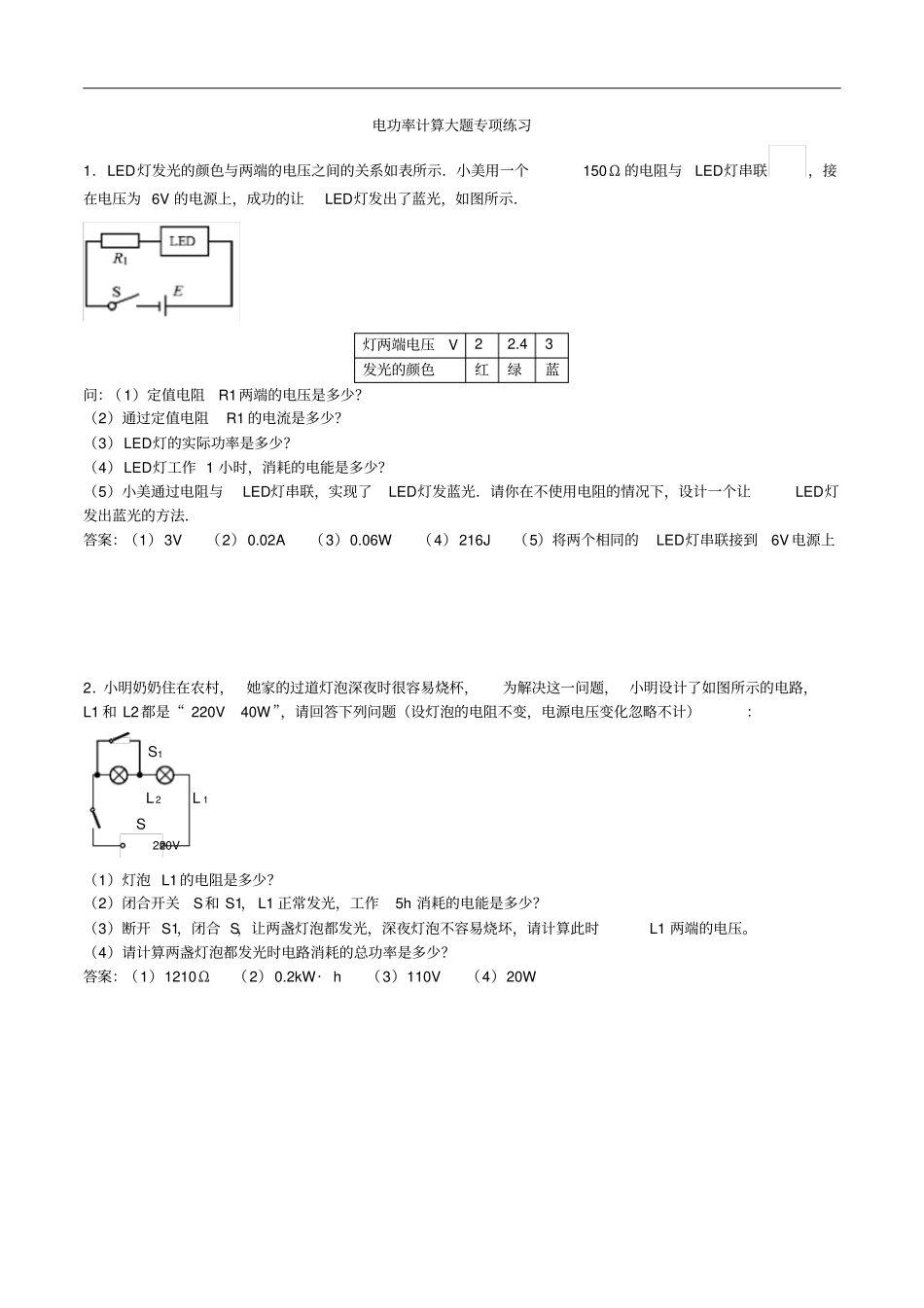

电功率计算大题专项练习1．LED灯发光的颜色与两端的电压之间的关系如表所示．小美用一个150Ω的电阻与LED灯串联，接在电压为6V的电源上，成功的让LED灯发出了蓝光，如图所示．灯两端电压V22.43发光的颜色红绿蓝问：（1）定值电阻R1两端的电压是多少？（2）通过定值电阻R1的电流是多少？（3）LED灯的实际功率是多少？（4）LED灯工作1小时，消耗的电能是多少？（5）小美通过电阻与LED灯串联，实现了LED灯发蓝光．请你在不使用电阻的情况下，设计一个让LED灯发出蓝光的方法．答案：（1）3V（2）0.02A（3）0.06W（4）216J（5）将两个相同的LED灯串联接到6V电源上2．小明奶奶住在农村，她家的过道灯泡深夜时很容易烧杯，为解决这一问题，小明设计了如图所示的电路，L1和L2都是“220V40W”，请回答下列问题（设灯泡的电阻不变，电源电压变化忽略不计）：（1）灯泡L1的电阻是多少？（2）闭合开关S和S1，L1正常发光，工作5h消耗的电能是多少？（3）断开S1，闭合S，让两盏灯泡都发光，深夜灯泡不容易烧坏，请计算此时L1两端的电压。（4）请计算两盏灯泡都发光时电路消耗的总功率是多少？答案：（1）1210Ω（2）0.2kW·h（3）110V（4）20WL2L1SS1220V3．老式台灯亮度调节器电路原理图如图所示，已知电源供电电压U=3V保持不变，灯泡L标有“3V、1.5W”字样，且灯泡电阻的变化忽略不计，与灯泡串联的亮度调节器实际上就是一个滑动变阻器，滑动变阻器的最低点c下端阴影段为绝缘材料（相当断路开关）．则：（1）此台灯工作时灯泡电阻是多大？（2）若滑动变阻器接入电路的电阻R=6Ω时，灯泡的实际电功率是多少？（3）当滑动变阻器的滑片P分別滑至中点b和最低点c时，灯泡电功率之比是9∶4．那么滑动变阻器最大电阻值（即ac段导体电阻）是多少？答案：（1）6Ω（2）0.375W（3）12Ω4．已知A灯标着“6V3W”，B灯标着“6V6W”，滑动变阻器R规格“50Ω2A”．A灯和B灯中电流随两端电压变化关系的图像如图甲所示．则：（1）将A、B两灯并联接在6V电源两端，求30min内电路消耗的电能；（2）将A、B两灯串联接在某电源两端，使A灯恰好正常发光，求此时B灯电阻；（3）将A灯与滑动变阻器R串联接在12V电源两端，如图乙所示．调节滑动变阻器，当滑动变阻器的功率是A灯功率的2倍时，求滑动变阻器的功率．答案：（1）1.62×104J（2）4Ω（3）3.2WU/VI/A123450.20.60.41.00.806AB甲RPAS乙P最高点a中点b最低点c绝缘材料L5．一只标有“6V3W”的小灯泡，接在如图所示的电路中，设电源电压和灯丝电阻均不变，求：（1）小灯泡正常发光时的电阻是多少？（2）当滑动变阻器连入电路中的电阻为6Ω时，闭合开关后小灯泡恰能正常发光，求电源电压是多少？（3）如果换一电源及额定电压为8V的灯泡，当闭合开关S，滑动变阻器的滑片P滑到中点c时，灯泡正常发光，此时灯泡的电功率为P，当滑片P滑到b端时，灯泡的实际功率为P′，已知P∶P′=16∶9，求所换电源的电压？（设所换电源电压和灯丝电阻均不变）解答：（1）小灯泡正常发光时的电阻为12Ω（2）电源电压为9V（3）所换电源的电压为12V6．如图所示，闭合开关S后，滑动变阻器的滑片置于最左端时电流表的示数I1=0.5A，电压表示数U1=6V；滑动变阻器的滑片置于最右端时电流表的示数I2=0.25A，若电源电压不变，求：（1）待测电阻Rx的阻值；（2）滑动变阻器的滑片置于最右端时电压表的示数U2；（3）滑动变阻器的滑片置于最右端时，待测电阻Rx消耗的电功率P2答案：（1）滑动变阻器的滑片置于最左端时，电路为Rx的简单电路，电压表测Rx两端的电压，电流表测电路中的电流，待测电阻Rx的阻值：Rx===12Ω（2）滑动变阻器的滑片置于最右端时，Rx与滑动变阻器的最大阻值R串联，电压表测Rx两端的电压，此时电压表的示数（即Rx两端的电压）：U2=I2Rx=0.25A×12Ω=3V（3）滑动变阻器的滑片置于最右端时，待测电阻Rx消耗的电功率：P2=U2I2=3V×0.25A=0.75WLSPacbA7．小明同学为了增加所设计机器人的可观赏性，他想用亮度可调节的红、绿灯做它的眼睛．现已知红灯L1规格为“6V3W”，为了测出绿灯L2及电位器（滑动变阻器）R的规格，他选用红灯L1和绿灯L2及电位器R等元件设计了如图所示电路（电源电压不...
