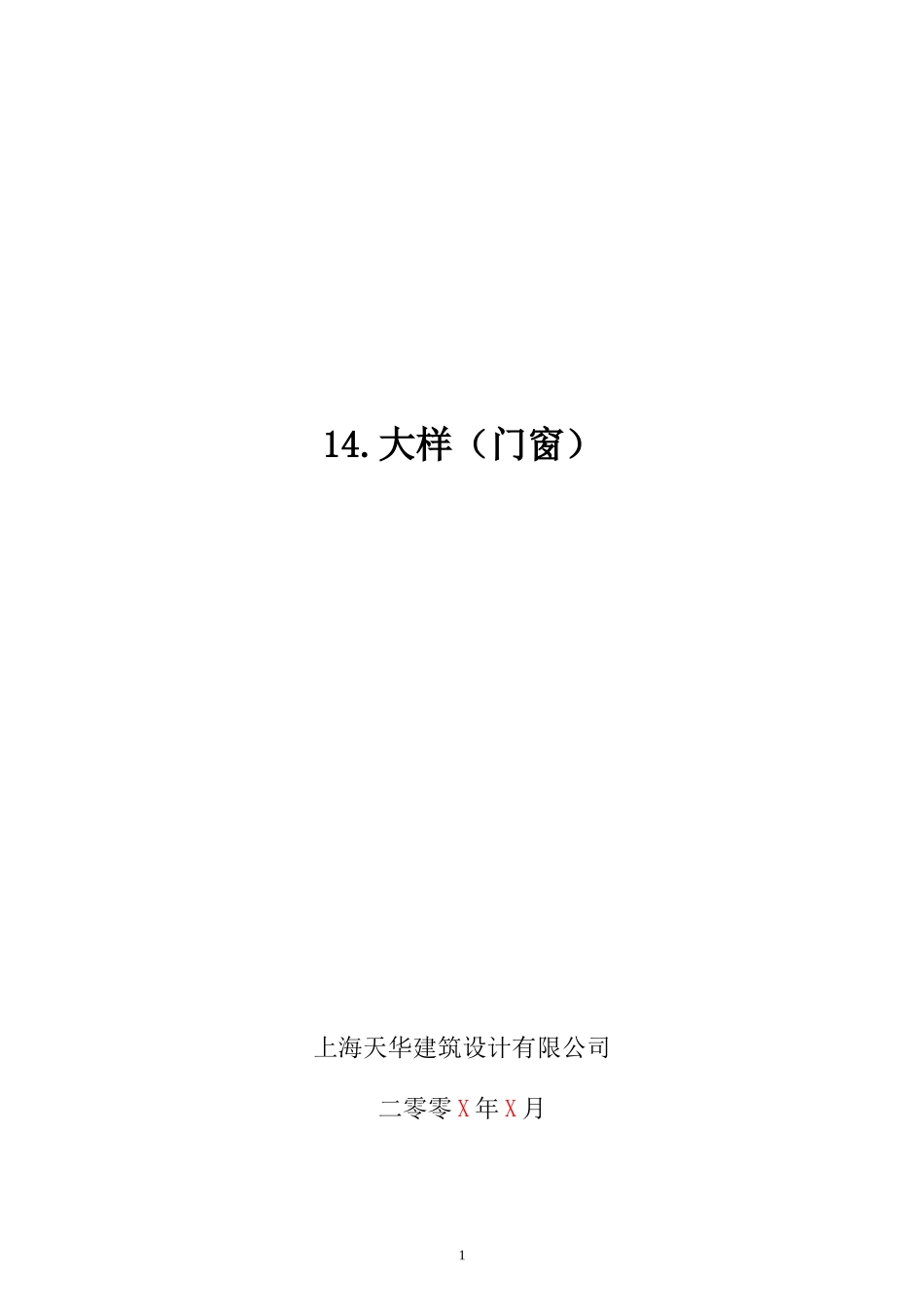

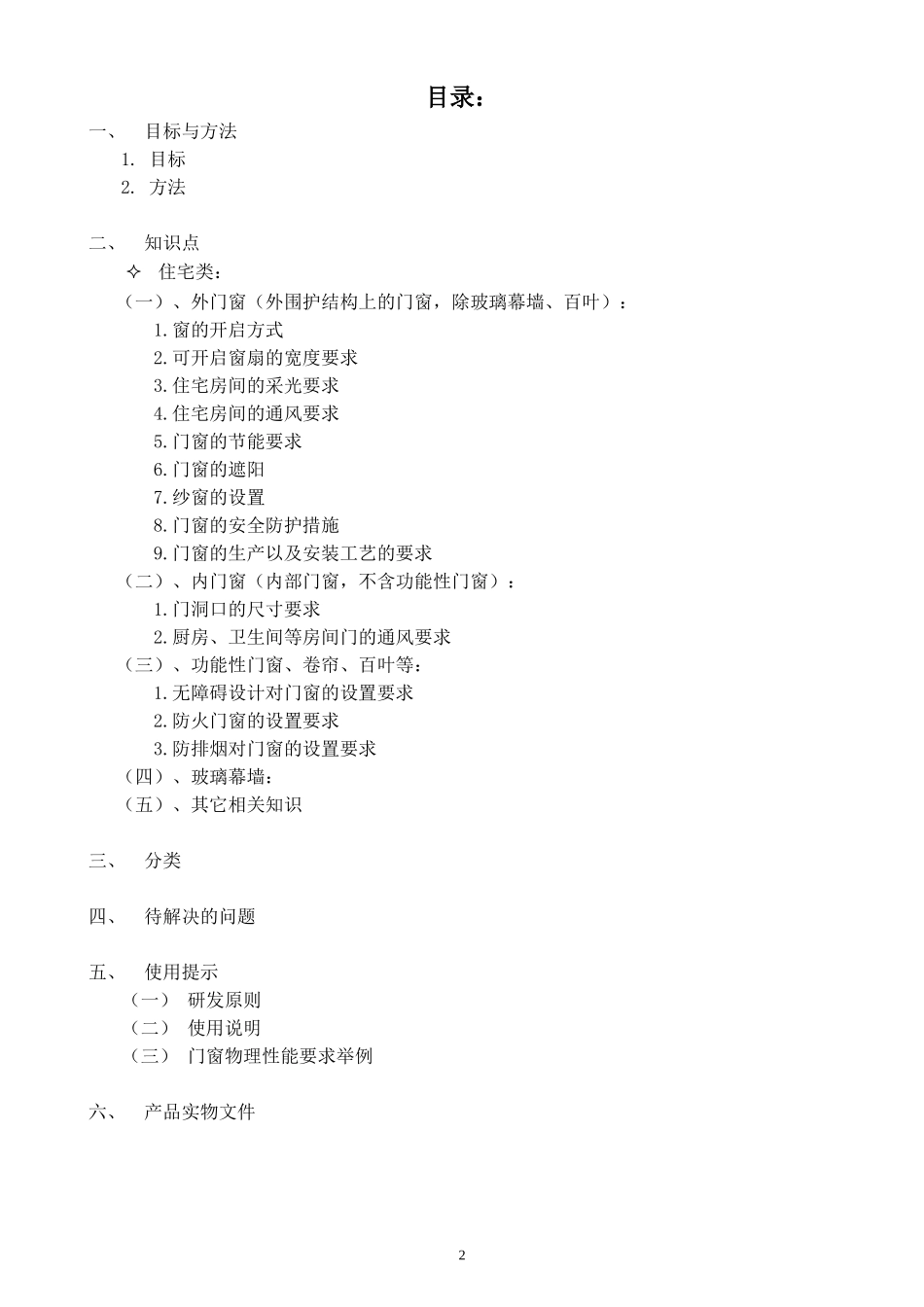

14.大样（门窗）上海天华建筑设计有限公司二零零X年X月1目录：一、目标与方法1.目标2.方法二、知识点住宅类：（一）、外门窗（外围护结构上的门窗，除玻璃幕墙、百叶）：1.窗的开启方式2.可开启窗扇的宽度要求3.住宅房间的采光要求4.住宅房间的通风要求5.门窗的节能要求6.门窗的遮阳7.纱窗的设置8.门窗的安全防护措施9.门窗的生产以及安装工艺的要求（二）、内门窗（内部门窗，不含功能性门窗）：1.门洞口的尺寸要求2.厨房、卫生间等房间门的通风要求（三）、功能性门窗、卷帘、百叶等：1.无障碍设计对门窗的设置要求2.防火门窗的设置要求3.防排烟对门窗的设置要求（四）、玻璃幕墙：（五）、其它相关知识三、分类四、待解决的问题五、使用提示（一）研发原则（二）使用说明（三）门窗物理性能要求举例六、产品实物文件2一、目标与方法1.目标：1.1建立并绘制统一的、符合施工图深度要求的门窗立面以及门窗表样式；1.2减轻施工图设计师制图工作量和设计工作量，对于比较常用的门窗样式，可以通过在门窗立面详图中选取，再通过简单的修改后（如尺寸、开启方式、门窗编号等）即可成图，为以后的工厂化生产打下基础；1.3引导方案设计师使用本产品，如选择合适的门窗分格形式以配合建筑立面效果，争取实现从方案到施工图的整合设计；1.4规范门窗大样的绘制（本套图纸均以50型材的门窗为依据进行绘制）；2.方法：2.1依照常用的门窗图集，根据通常住宅设计时采用的门窗样式，对门窗进行了归类、总结并绘制成图，以便设计师今后的使用；2.2对有关涉及门窗的各本规范（详见上述“规范、标准”中所列的规范）中较易疏漏或者不常注意的条款进行摘录、整理，以便设计师在今后的设计中可以更方便、更直接的了解规范的要求，规避由于对规范不清楚所带来的弊端，以此设计出既符合规范要求又有良好表达效果的设计作品；2.3通过对门窗立面大样的规范化，帮助设计师解决在通常设计中不常注意到的问题（如：单扇开启扇的宽度、单块玻璃的最大面积等）2.4记录设计知识点的思路以便培训或应对质疑；二、知识点住宅类：（一）、外门窗（外围护结构上的门窗，除玻璃幕墙、百叶）：1、窗的开启方式：1.1、多层建筑常采用外开或推拉。高层建筑不应采用外开平开窗，应采用内开或推拉。（根据实际工程的做法，较多采用滑轴平开窗（滑撑窗））——《2003全国民用建筑工程设计技术措施规划·建筑》10.4.11.2、卫生间窗宜用上悬或下悬。——《2003全国民用建筑工程设计技术措施规划·建筑》10.4.51.3、一般民用建筑的外窗均应考虑擦窗问题。如采用大固定小开启的窗，其固定玻璃部分的面积不宜过大。应考虑有从室内擦净玻璃的可能。当为外开窗时，靠洞口两侧的外开窗以及上悬窗均应采用滑轴平开（滑撑）的方式以利擦窗。——《2003全国民用建筑工程设计技术措施规划·建筑》10.6.21.4、中空玻璃断热型材铝合金平开窗适用于房屋建筑，其中外平开窗仅适用于多层建筑。——《建设部推广应用和限制禁止使用技术》1.5、7层及7层以上建筑物外开窗必须使用安全玻璃；3——《建筑安全玻璃管理规定》2、可开启窗扇的宽度要求：2.1、平开窗的开启扇，其净宽不宜大于0.6m，净高不宜大于1.4m。推拉窗的开启扇，其净宽不宜大于0.9m，净高不宜大于1.5m。——《2003全国民用建筑工程设计技术措施规划·建筑》10.4.102.2、本课题中平开窗开启扇的设计最大尺寸为600mm（宽）Х1500mm（高），推拉窗的设计最大尺寸为600mm（宽）Х1500mm（高）。2.3、厂家的推荐尺寸：3、住宅房间的采光要求：3.1、住宅采光标准应符合表5.1.3采光系数最低值的规定,其窗地面积比可按表5.1.3的规定取值。表5.1.3住宅室内采光标准房间名称侧面采光采用系数最低值Cmin（%）窗地面积比值(Ac/Ad)卧室、起居室（厅）、厨房11/7楼梯间0.51/12注：1、窗地面积比值为直接天然采光房间的侧窗洞口面积Ac与该房间地面面积Ad之比。2、本表系按Ⅲ类光气候区单层普通玻璃钢窗计算，当用于其它光气候区时或采用其它类型窗时，应按现行国家标准《建筑采光设计标准》的有关规定进行调整。3、离地面高度低于0.50m的窗洞口面积不计入采光面积内。窗洞口上沿距地面高度不...
