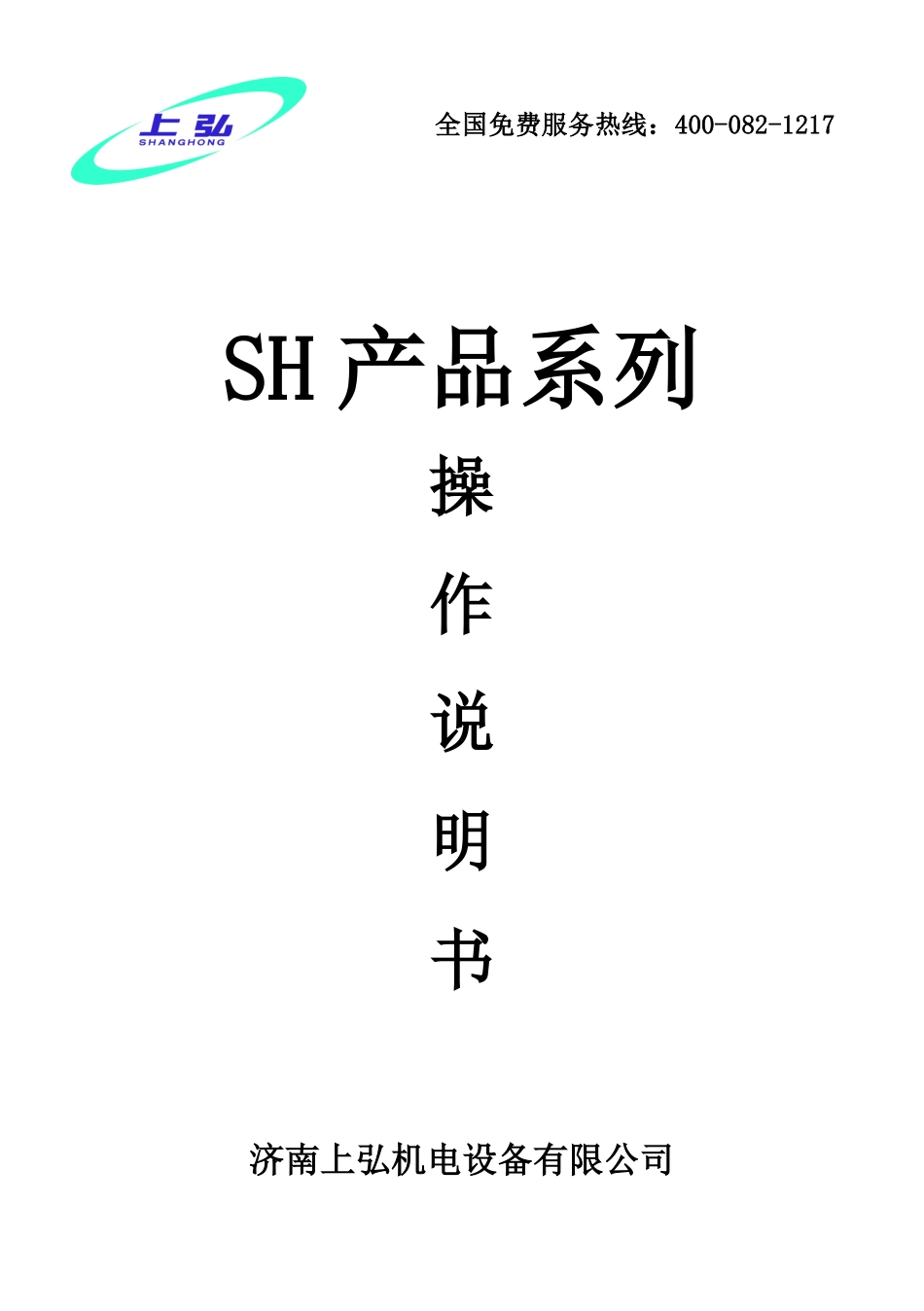

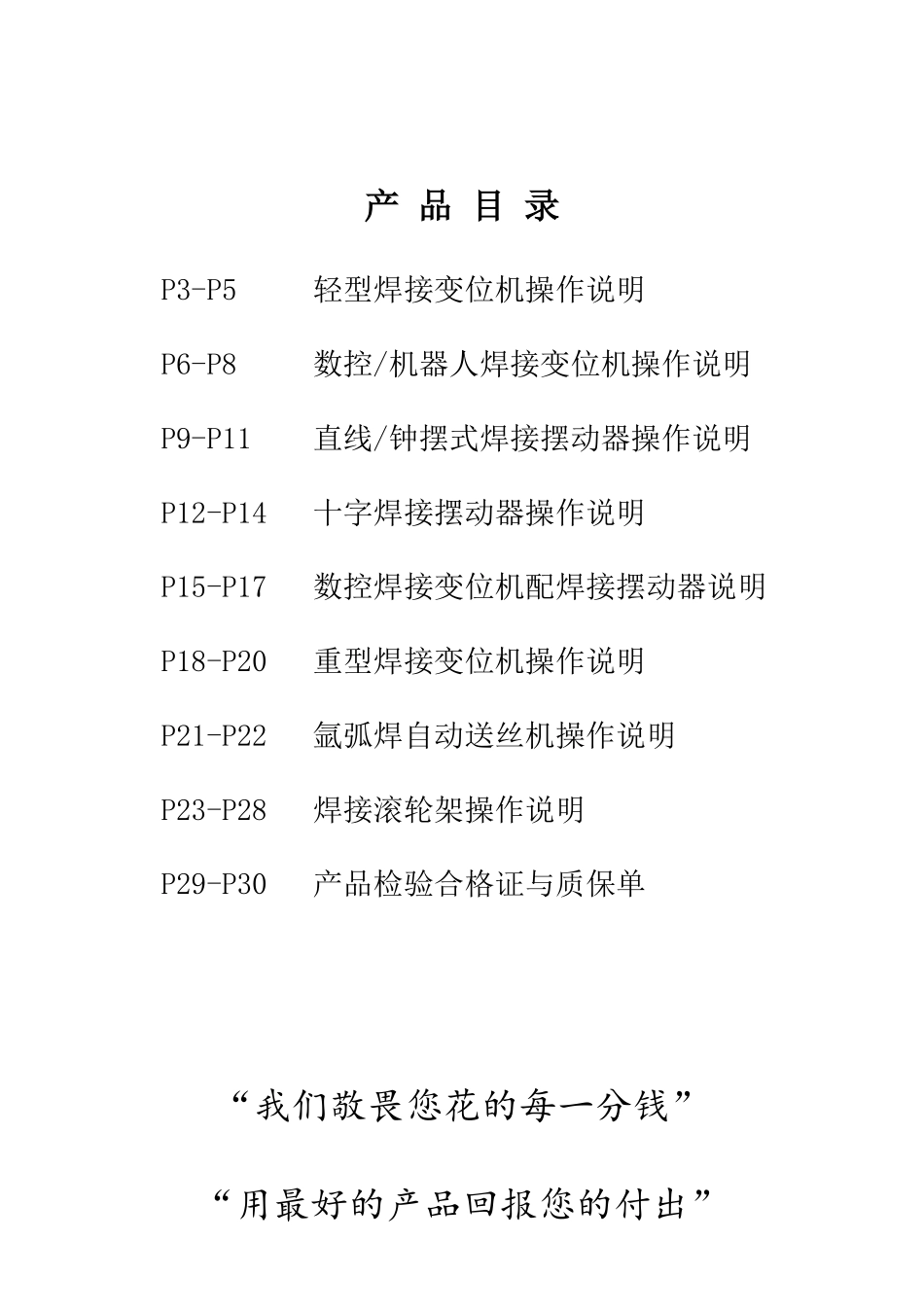

SH产品系列操作说明书济南上弘机电设备有限公司全国免费服务热线：400-082-1217公司简介济南上弘机电设备有限公司是一家坐落于泉城—济南的生产销售各类焊接辅具和焊、切割专业设备于一体的现代化机电公司。拥有专业的焊接辅具设备，以及专业的技术支持人员。是目前国内少数能够自主研发，根据客户工件需求进行定制的焊接辅具公司。上弘公司主要生产变位机，数控焊接变位机，焊接变位机，变位器，焊接变位器，焊接回转台，焊接摆动器，焊接卡盘,焊枪夹持器，CO2焊枪及焊枪配件，直缝焊专机，焊接滚轮架，操作机，氩弧焊自动送丝机，送丝机等多系列焊割辅机具。广泛应用于焊接，切割，管法兰，液压设备，管道阀门，锅炉，汽摩配件，仪器仪表，喷涂，中、重型汽车，轿车，工程机械，军工，铁路车辆，摩托车农用车，家用电器等各个领域。在业务不断发展的基础上，上弘机电建立了完善的市场营销网络和售后服务体系。坚持以“善于学习、用于创新、追求进步、共同发展”为理念，志在为国内外客户提供高质量产品和最佳的服务，成为焊接辅具行业中具备售前、售中和售后服务的典范。企业文化：企业文化：“忠诚第一”忠诚于企业：想企业之所想，急企业之所急忠诚于事业：尽心尽力尽责，认真做好每一天忠诚于同事：发挥团队精神，团结、协作、共同分享荣誉忠诚于客户：恪守承诺，不断改进，追求卓越品质。产品目录P3-P5轻型焊接变位机操作说明P6-P8数控/机器人焊接变位机操作说明P9-P11直线/钟摆式焊接摆动器操作说明P12-P14十字焊接摆动器操作说明P15-P17数控焊接变位机配焊接摆动器说明P18-P20重型焊接变位机操作说明P21-P22氩弧焊自动送丝机操作说明P23-P28焊接滚轮架操作说明P29-P30产品检验合格证与质保单“我们敬畏您花的每一分钱”“用最好的产品回报您的付出”轻型焊接变位机操作说明书一、产品概述SH系列轻型变位机主要用于环形焊缝的焊接。主要功能是将工件倾斜、回转，使焊缝置于水平、船形等最佳位置施焊。该设备可在工作台上固定卡盘或特定工装用以装夹工件配合手工焊接使用，也可与焊接操作机配套使用实现自动焊接，还可用于切割、打磨、装配、检测等工序。二、产品参数说明三、产品安装说明1、检查夹具及附件是否牢固可靠。2、地脚螺丝孔位置3、输入电源：单流交流220v50/60HZ型号输入电源台面承重（水平/垂直）电机旋转速度翻转SH-10AC220V180mm10Kg/5Kg20W2-20rpm手动SH-30AC220V310mm30Kg/15Kg70W1-15rpm手动SH-50AC220V310mm50Kg/25Kg80W1-15rpm手动SH-100AC220V400mm100Kg/50Kg120W0.5-6rpm手动SH-200AC220V500mm200Kg/100Kg150W0.2-2.5rpm手动SH-300AC220V500mm300Kg/150Kg200W0.2-2.5rpm手动/电动SH-600DC380V700mm600Kg/300Kg370W0.1-2rpm电动间距SH-30SH－50SH-100SH-300SH-600螺钉孔间距（mm）340×300440×365480×400590×475600*600孔直径（mm）1313131313四、产品操作说明使用之前，确保各个插头连接正确可靠，接地线与大地连接可靠，避免设备损坏。1、接通电源，将电源开关“POWER”打开后电源指示灯亮。2、在“FOOT”控制状态下，踩住脚踏开关，工作台转动，松开脚踏开关，工作台停止转动;在“AUTO”控制状态下，机器进入自动控制或时间控制状态。3、将方向转换开关拨向“→”，工作台顺时针转动；拨向“←”，工作台逆时针转动。4、旋转速度调节旋钮“SPEED”可以改变工作台转速，顺时针旋转，速度加快；逆时针旋转，速度减慢。5、时间控制功能：该功能能够实现变位机在预先设定的一个周期内自动运转功能。具体操作方法如下：接通电源，预先设定一个工作周期（分三种状态，“H”表示“小时”为计数单位，“M”表示“分”为计数单位，“S”表示“秒”为计数单位），开启“POWER”开关，电源指示灯亮，工作台转动一个周期后，自动停止工作；按下控制盒背面的红色复位开关，再次开启“POWER”开关工作台重复转动一个周期。在FOOT状态下，时间控制功能不起作用。6、焊机接口功能：该功能能够实现焊机与变位机的联动。具体操作方法如下：将焊枪里的两根开关线引出接到四芯航空插头的1、2接口处，并接插到控制盒后面的焊机接口处，完成线路连接。启动前，首先将控...
