【学习目标】1.了解装配图的作用和内容;2.熟悉简单装配体的视图选择;3.掌握装配图的规定画法
【学习重点】1.装配图的规定画法和简化画法;2.简单装配体的视图选择

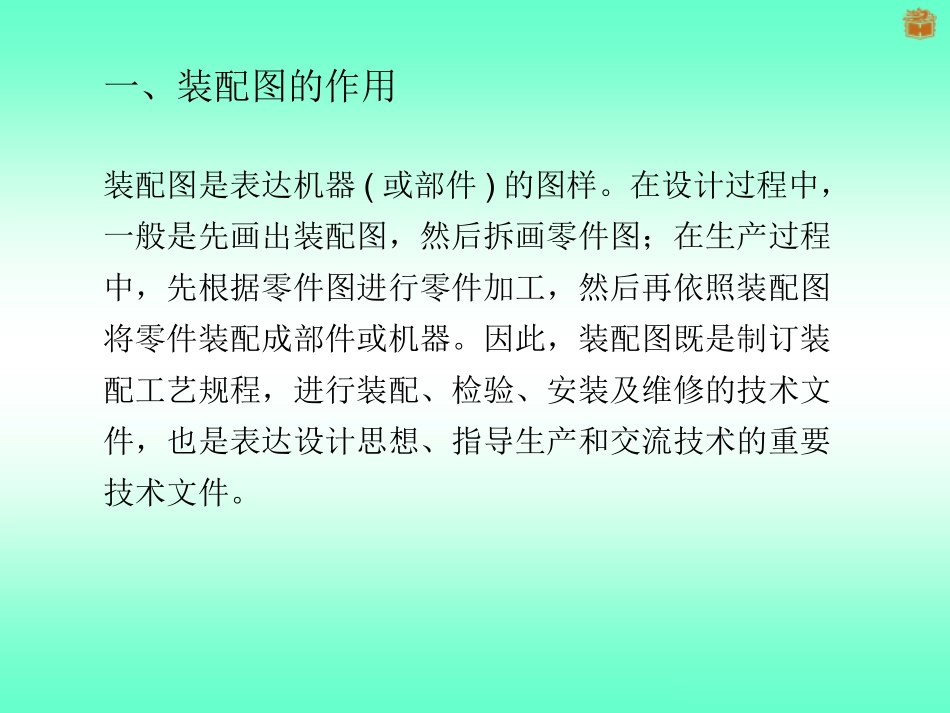

装配图(一)一、装配图的作用二、装配图的内容三、装配图的视图和画法【学习内容】装配图(一)一、装配图的作用装配图是表达机器(或部件)的图样
在设计过程中,一般是先画出装配图,然后拆画零件图;在生产过程中,先根据零件图进行零件加工,然后再依照装配图将零件装配成部件或机器
因此,装配图既是制订装配工艺规程,进行装配、检验、安装及维修的技术文件,也是表达设计思想、指导生产和交流技术的重要技术文件
二、装配图的内容三、装配图的视图选择及画法1
视图选择(1)主视图应反映装配体的工作位置、总体结构特征和装配关系
(2)视图应尽量反映主要零件的结构,清晰表达零件的种类
视图规定画法(1)相邻零件的画法接触面、配合面只画一条轮廓线;非配合面即使间隙很小,也要画出两条线
(2)剖面线画法相邻两金属零件的剖面线方向应相反,或方向一致但间隔不相等;各视图上同一零件的剖面线方向和间隔应相同;厚度小于2mm的图形可用涂黑代替剖面符号
动态演示:视图规定画法3
视图简化画法(3)简化画法若干个相同的零件组,只画一处,其余用细点画线表示其位置
用点画线表示位置(4)实心零件的画法纵向剖切且剖切面经过零件对称平面或轴线时,可不画剖面线,但作局部剖视时可画剖面线
实心零件(5)夸大画法当图形的厚度或间隙过小时,允许不按规定比例,可将该部分夸大画出
(6)假想画法用细双点画线表示某些零件的极限位置或运动范围,也可用细双点画线表示不属于该装配体的有关相邻部件
视图简化画法(7)拆卸画法假想沿零件结合面剖切或假想将某些零件拆卸后绘制图形,可清楚表达被遮住的部分,需要时注上“拆去××等”
动态演示:视图简化画法(8)单个零件画法可以在装配图中
