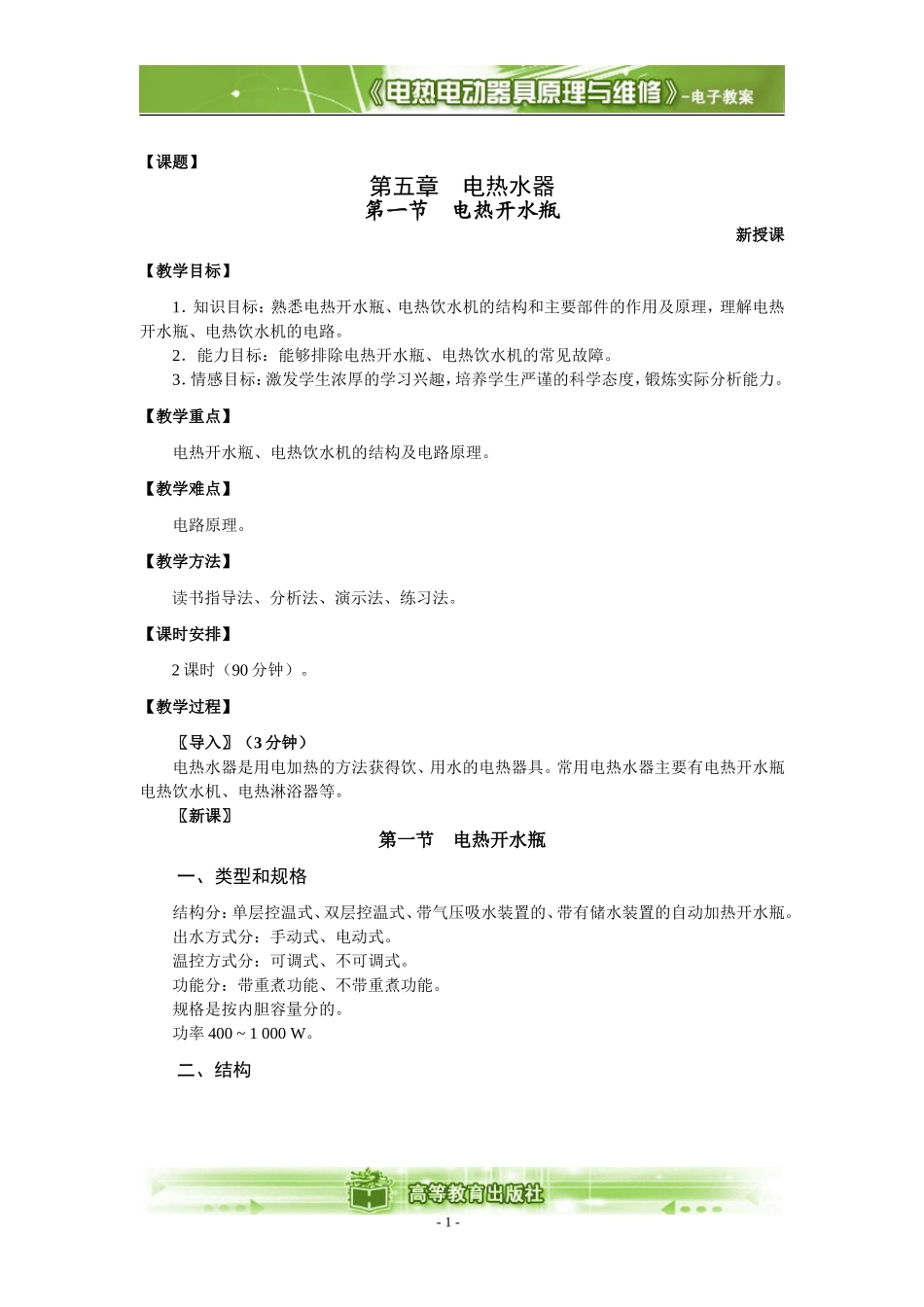

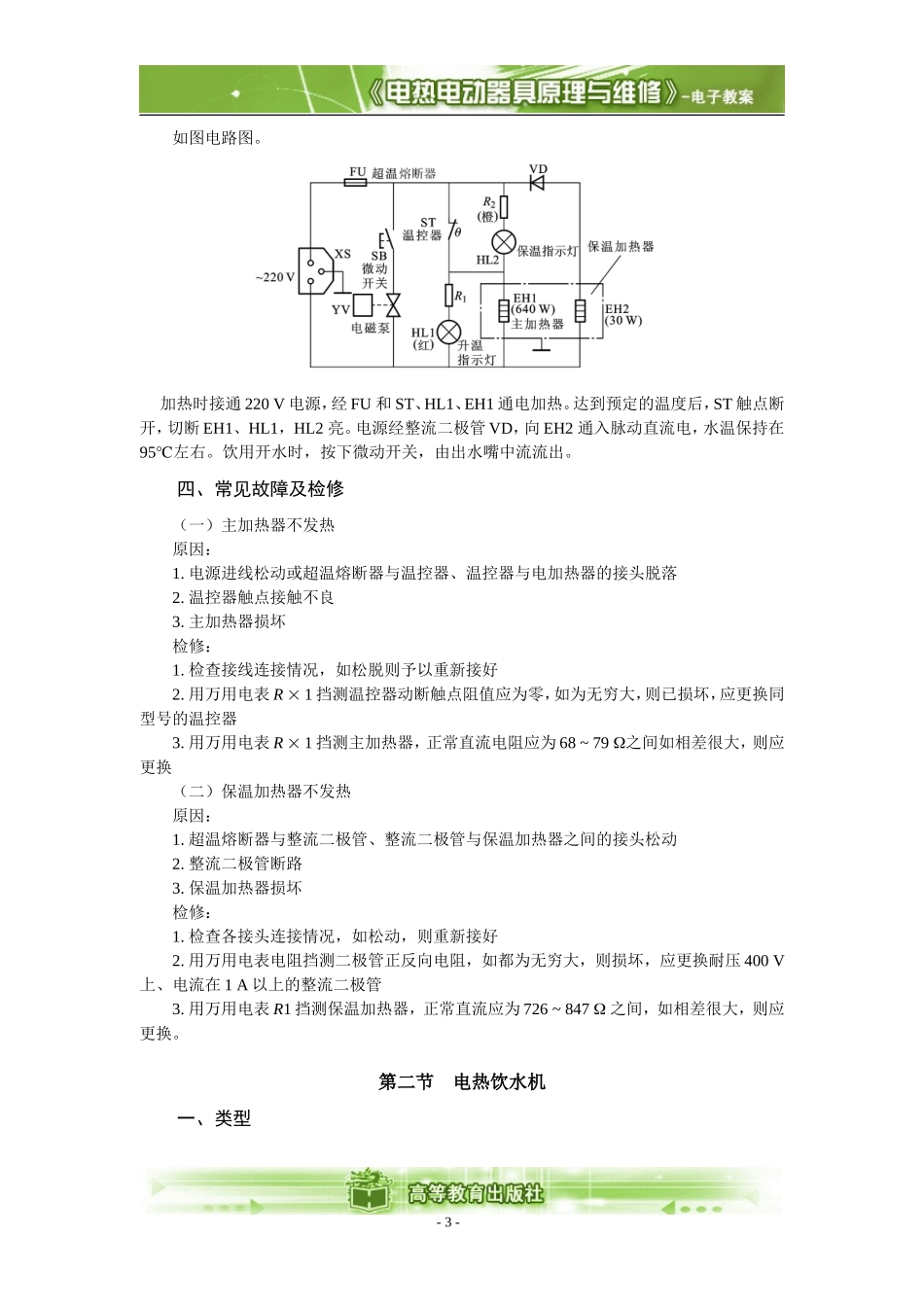

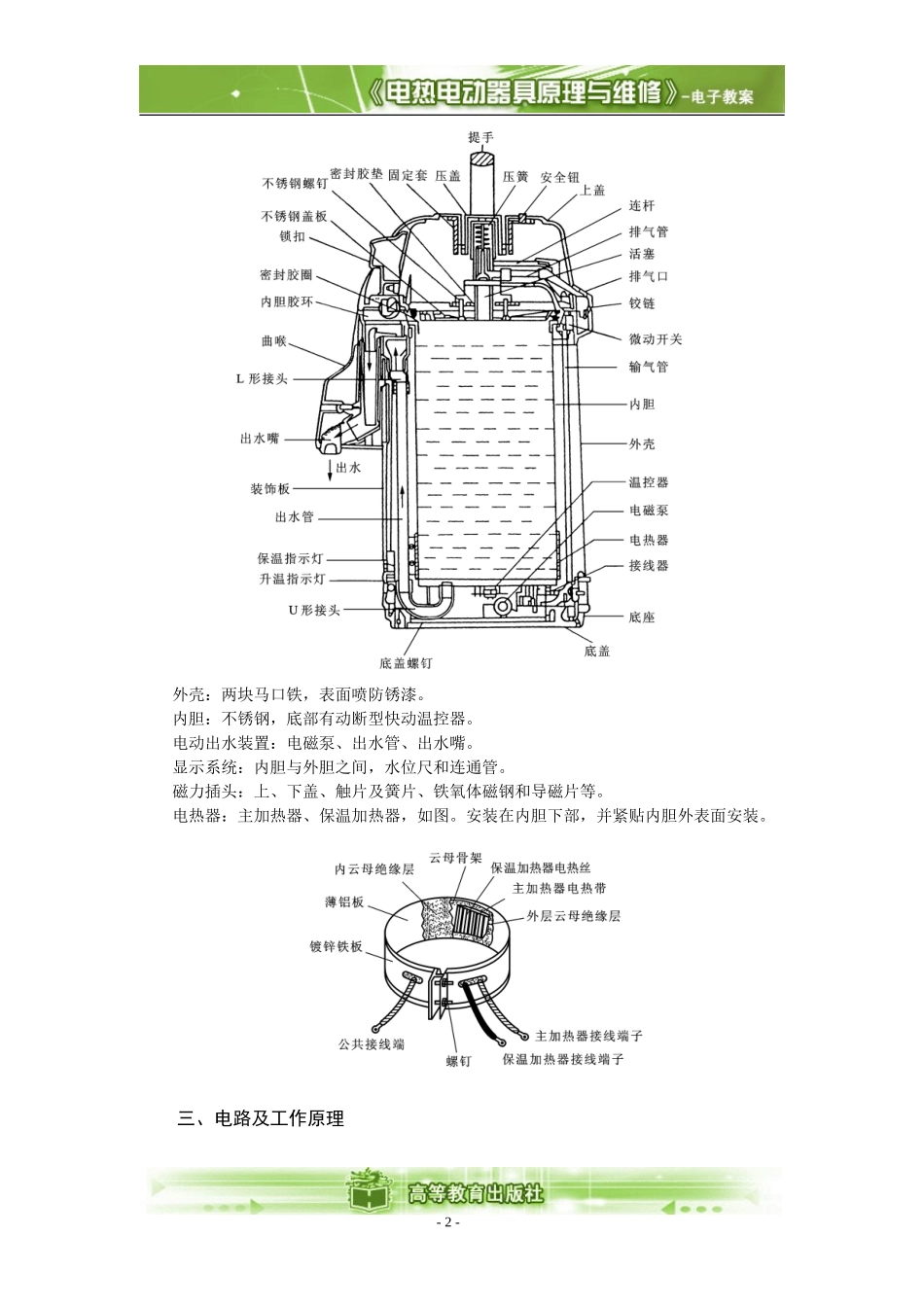

【课题】第五章电热水器第一节电热开水瓶新授课【教学目标】1．知识目标：熟悉电热开水瓶、电热饮水机的结构和主要部件的作用及原理，理解电热开水瓶、电热饮水机的电路。2．能力目标：能够排除电热开水瓶、电热饮水机的常见故障。3．情感目标：激发学生浓厚的学习兴趣，培养学生严谨的科学态度，锻炼实际分析能力。【教学重点】电热开水瓶、电热饮水机的结构及电路原理。【教学难点】电路原理。【教学方法】读书指导法、分析法、演示法、练习法。【课时安排】2课时（90分钟）。【教学过程】〖导入〗（3分钟）电热水器是用电加热的方法获得饮、用水的电热器具。常用电热水器主要有电热开水瓶电热饮水机、电热淋浴器等。〖新课〗第一节电热开水瓶一、类型和规格结构分：单层控温式、双层控温式、带气压吸水装置的、带有储水装置的自动加热开水瓶。出水方式分：手动式、电动式。温控方式分：可调式、不可调式。功能分：带重煮功能、不带重煮功能。规格是按内胆容量分的。功率400~1000W。二、结构-1-外壳：两块马口铁，表面喷防锈漆。内胆：不锈钢，底部有动断型快动温控器。电动出水装置：电磁泵、出水管、出水嘴。显示系统：内胆与外胆之间，水位尺和连通管。磁力插头：上、下盖、触片及簧片、铁氧体磁钢和导磁片等。电热器：主加热器、保温加热器，如图。安装在内胆下部，并紧贴内胆外表面安装。三、电路及工作原理-2-如图电路图。加热时接通220V电源，经FU和ST、HL1、EH1通电加热。达到预定的温度后，ST触点断开，切断EH1、HL1，HL2亮。电源经整流二极管VD，向EH2通入脉动直流电，水温保持在95℃左右。饮用开水时，按下微动开关，由出水嘴中流流出。四、常见故障及检修（一）主加热器不发热原因：1.电源进线松动或超温熔断器与温控器、温控器与电加热器的接头脱落2.温控器触点接触不良3.主加热器损坏检修：1.检查接线连接情况，如松脱则予以重新接好2.用万用电表R1挡测温控器动断触点阻值应为零，如为无穷大，则已损坏，应更换同型号的温控器3.用万用电表R1挡测主加热器，正常直流电阻应为68~79之间如相差很大，则应更换（二）保温加热器不发热原因：1.超温熔断器与整流二极管、整流二极管与保温加热器之间的接头松动2.整流二极管断路3.保温加热器损坏检修：1.检查各接头连接情况，如松动，则重新接好2.用万用电表电阻挡测二极管正反向电阻，如都为无穷大，则损坏，应更换耐压400V上、电流在1A以上的整流二极管3.用万用电表R1挡测保温加热器，正常直流应为726~847之间，如相差很大，则应更换。第二节电热饮水机一、类型-3-按出水温度分：冷热型、温热型和冷热温三温型。按制冷方式分：半导体制冷和压缩机制冷式。按外形结构分：台式、立式。供水水源方式：瓶装供水、自来水供水。二、结构如图所示。组成：箱体、常温水龙头、热水龙头、接水盘、加热装置等。如图所示为加热装置结构图。组成：热罐、电热管、温控器、保温壳等。超静音温热水机电热管立式安装，采用三位温控器支架，从上而下高温至低温排列。三、工作原理1．温热型饮水机-4-接通加热开关SA，VD2、VD4即亮，加热器EH通电加热。当水被加热到设定的温度时，温控器ST1的触点断开，停止加热，同时VD4熄灭。当水温降到某一值时，ST1的触点重新闭合，EH又通电加热。如此周而复始，使水温保持在85~95℃范围内。2．超静音温热饮水机按下开关SB，EH得电发热。同时VD2亮，作加热指示。水温升81℃时，ST2触点断开，电源通过VD5半波整流后对EH供电作半功率加热，VD4与VD2同时亮。在水温升到88℃时，ST1触点断开，VD2与电路断开，EH停止半功率加热。这时，通入EH的是经VD3、VD4半波整流且经大电阻R2限流后的小电流，仅起保温作用，VD2熄灭，VD4亮，作保温指示。水温降低到第二设定温度下限时，ST1触点闭合，又开始半功率加热。以后通过ST1触点控制EH重复断电、半功率加热，使水温保持在85~95℃范围内。四、常见故障及检修（一）通电无反应原因：1.电源插头与插座接触不良。2.电热管烧断。3.熔断器熔断。检修：1.修理或更换插头、插座。2.更换电热管。3.更换熔断器。（二）加热水温过高或过低原因：1.温控器失灵。-5-2.温控...
