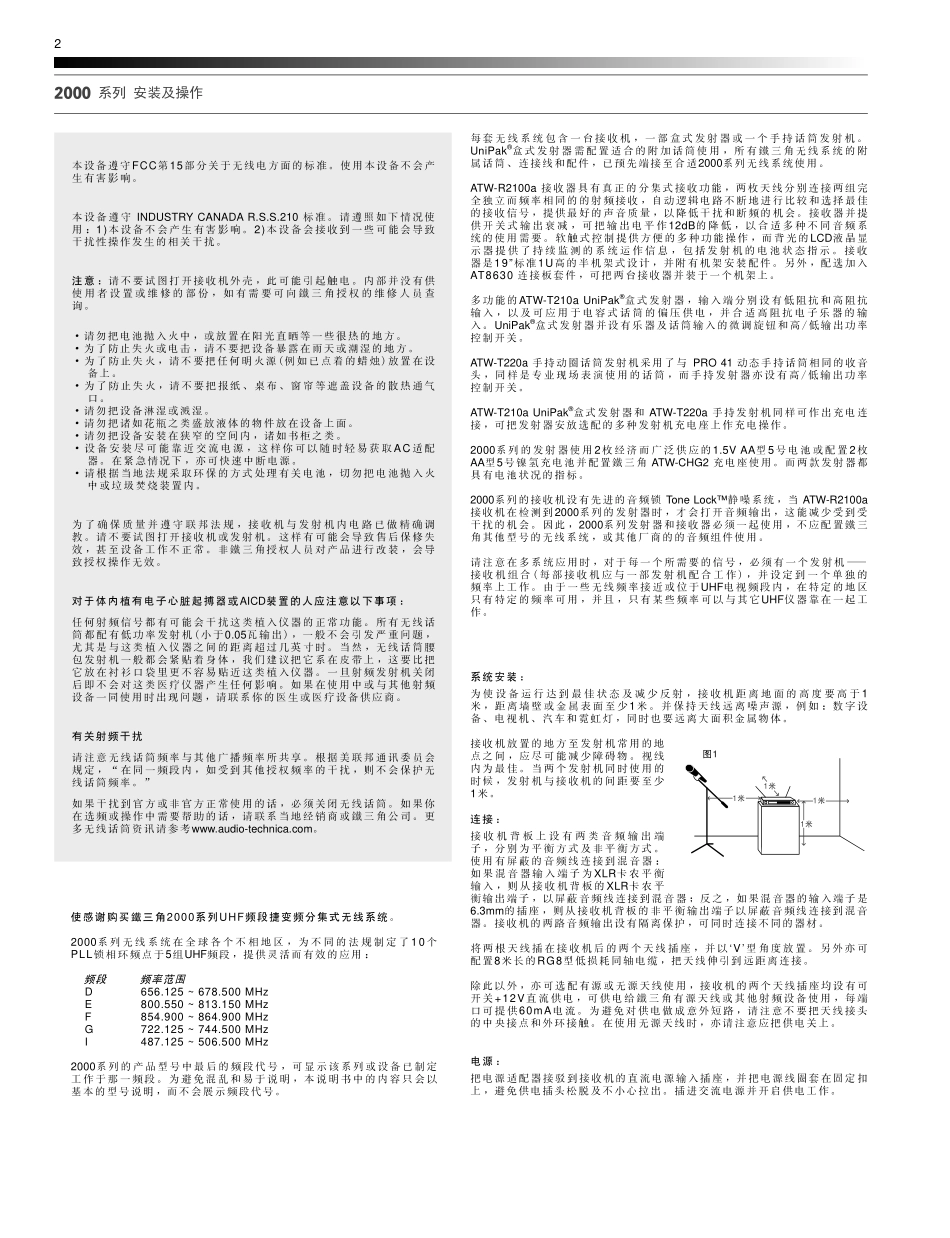

UHF频段捷变频分集式无线系统安装及操作2000系列使感谢购买鐵三角2000系列UHF频段捷变频分集式无线系统。2000系列无线系统在全球各个不相地区，为不同的法规制定了10个PLL锁相环频点于5组UHF频段，提供灵活而有效的应用：频段频率范围D656.125~678.500MHzE800.550~813.150MHzF854.900~864.900MHzG722.125~744.500MHzI487.125~506.500MHz2000系列的产品型号中最后的频段代号，可显示该系列或设备已制定工作于那一频段。为避免混乱和易于说明，本说明书中的内容只会以基本的型号说明，而不会展示频段代号。系统安装：为使设备运行达到最佳状态及减少反射，接收机距离地面的高度要高于1米，距离墙壁或金属表面至少1米。并保持天线远离噪声源，例如：数字设备、电视机、汽车和霓虹灯，同时也要远离大面积金属物体。接收机放置的地方至发射机常用的地点之间，应尽可能减少障碍物。视线内为最佳。当两个发射机同时使用的时候，发射机与接收机的间距要至少1米。连接：接收机背板上设有两类音频输出端子，分别为平衡方式及非平衡方式。使用有屏蔽的音频线连接到混音器：如果混音器输入端子为XLR卡农平衡输入，则从接收机背板的XLR卡农平衡输出端子，以屏蔽音频线连接到混音器；反之，如果混音器的输入端子是6.3mm的插座，则从接收机背板的非平衡输出端子以屏蔽音频线连接到混音器。接收机的两路音频输出设有隔离保护，可同时连接不同的器材。将两根天线插在接收机后的两个天线插座，并以‘V’型角度放置。另外亦可配置8米长的RG8型低损耗同轴电缆，把天线伸引到远距离连接。除此以外，亦可选配有源或无源天线使用，接收机的两个天线插座均设有可开关+12V直流供电，可供电给鐵三角有源天线或其他射频设备使用，每端口可提供60mA电流。为避免对供电做成意外短路，请注意不要把天线接头的中央接点和外环接触。在使用无源天线时，亦请注意应把供电关上。电源：把电源适配器接驳到接收机的直流电源输入插座，并把电源线圈套在固定扣上，避免供电插头松脱及不小心拉出。插进交流电源并开启供电工作。图11米1米1米1米22000系列安装及操作本设备遵守FCC第15部分关于无线电方面的标准。使用本设备不会产生有害影响。本设备遵守INDUSTRYCANADAR.S.S.210标准。请遵照如下情况使用：1)本设备不会产生有害影响。2)本设备会接收到一些可能会导致干扰性操作发生的相关干扰。注意：请不要试图打开接收机外壳，此可能引起触电。内部并没有供使用者设置或维修的部份，如有需要可向鐵三角授权的维修人员查询。·请勿把电池抛入火中，或放置在阳光直晒等一些很热的地方。·为了防止失火或电击，请不要把设备暴露在雨天或潮湿的地方。·为了防止失火，请不要把任何明火源(例如已点着的蜡烛)放置在设备上。·为了防止失火，请不要把报纸、桌布、窗帘等遮盖设备的散热通气口。·请勿把设备淋湿或溅湿。·请勿把诸如花瓶之类盛放液体的物件放在设备上面。·请勿把设备安装在狭窄的空间内，诸如书柜之类。·设备安装尽可能靠近交流电源，这样你可以随时轻易获取AC适配器。在紧急情况下，亦可快速中断电源。·请根据当地法规采取环保的方式处理有关电池，切勿把电池抛入火中或垃圾焚烧装置内。为了确保质量并遵守联邦法规，接收机与发射机内电路已做精确调教。请不要试图打开接收机或发射机。这样有可能会导致售后保修失效，甚至设备工作不正常。非鐵三角授权人员对产品进行改装，会导致授权操作无效。对于体内植有电子心脏起搏器或AICD装置的人应注意以下事项：任何射频信号都有可能会干扰这类植入仪器的正常功能。所有无线话筒都配有低功率发射机(小于0.05瓦输出)，一般不会引发严重问题，尤其是与这类植入仪器之间的距离超过几英寸时。当然，无线话筒腰包发射机一般都会紧贴着身体，我们建议把它系在皮带上，这要比把它放在衬衫口袋里更不容易贴近这类植入仪器。一旦射频发射机关闭后即不会对这类医疗仪器产生任何影响。如果在使用中或与其他射频设备一同使用时出现问题，请联系你的医生或医疗设备供应商。有关射频干扰请注意无线话筒频率与其他广播频率所共享。根据美联邦通讯委员会规定，“在同一频段内，如受到...
