人教版九年级物理172欧姆定律计算专题强化训练有答案VIP免费

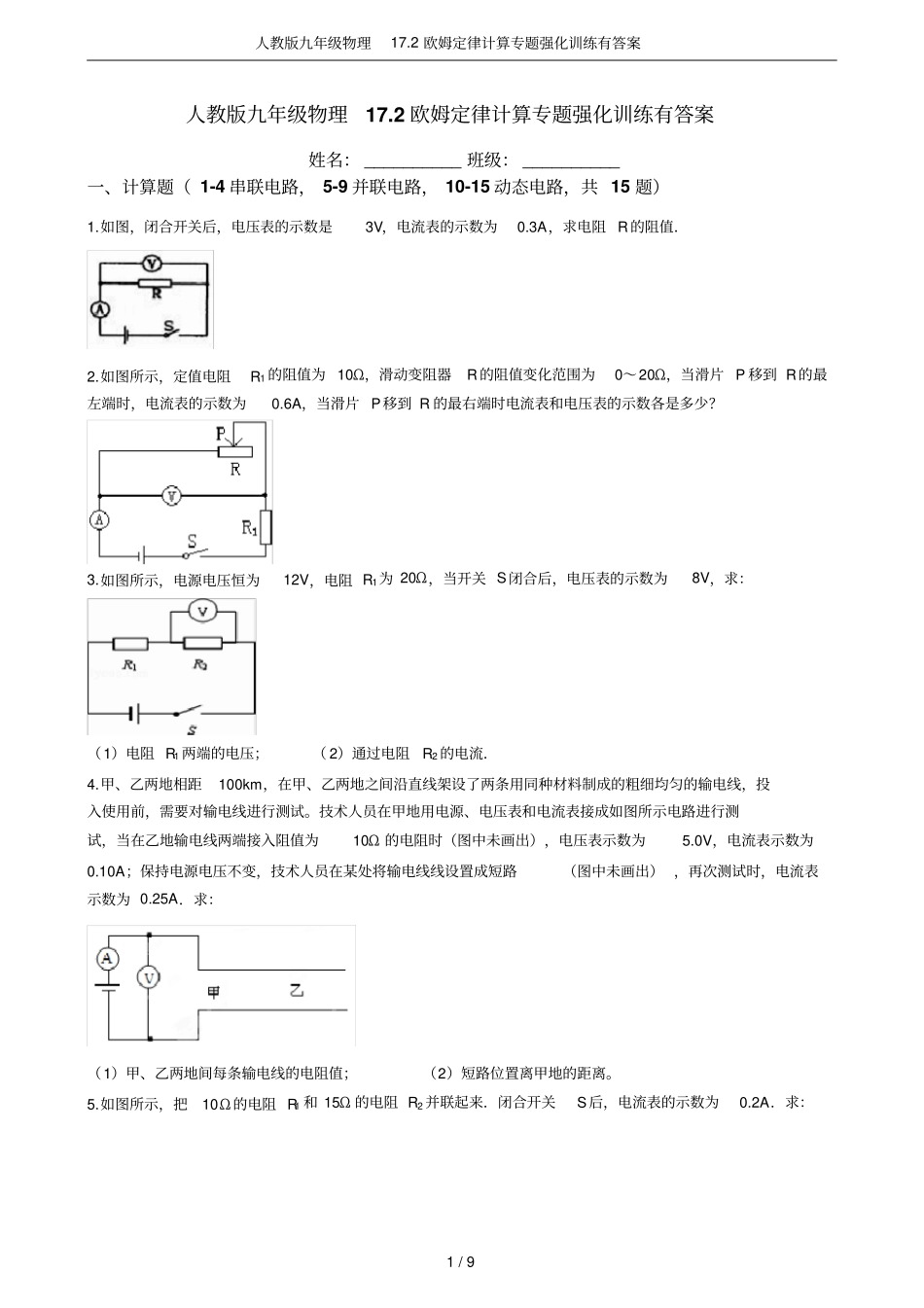

人教版九年级物理17.2欧姆定律计算专题强化训练有答案1/9人教版九年级物理17.2欧姆定律计算专题强化训练有答案姓名：__________班级：__________一、计算题（1-4串联电路，5-9并联电路，10-15动态电路，共15题）1.如图，闭合开关后，电压表的示数是3V，电流表的示数为0.3A，求电阻R的阻值．2.如图所示，定值电阻R1的阻值为10Ω，滑动变阻器R的阻值变化范围为0～20Ω，当滑片P移到R的最左端时，电流表的示数为0.6A，当滑片P移到R的最右端时电流表和电压表的示数各是多少？3.如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V，求：（1）电阻R1两端的电压；（2）通过电阻R2的电流．4.甲、乙两地相距100km，在甲、乙两地之间沿直线架设了两条用同种材料制成的粗细均匀的输电线，投入使用前，需要对输电线进行测试。技术人员在甲地用电源、电压表和电流表接成如图所示电路进行测试，当在乙地输电线两端接入阻值为10Ω的电阻时（图中未画出），电压表示数为5.0V，电流表示数为0.10A；保持电源电压不变，技术人员在某处将输电线线设置成短路（图中未画出），再次测试时，电流表示数为0.25A．求：（1）甲、乙两地间每条输电线的电阻值；（2）短路位置离甲地的距离。5.如图所示，把10Ω的电阻R1和15Ω的电阻R2并联起来．闭合开关S后，电流表的示数为0.2A．求：人教版九年级物理17.2欧姆定律计算专题强化训练有答案2/9（1）电源电压；（2）通过电阻R1的电流．6.如图所示电路，电阻R2=8Ω，当开关S闭合时电流表A的示数为2A，电流表A1的示数为1.6A。求：（1）电流表A2的示数；（2）电源电压；（3）电阻R1的阻值。7.在如图所示的电路中，电源电压为9伏且保持不变，电阻R1的阻值为10欧．闭合电键S后，电流表的示数变化了0.6安．求：①通过R1的电流．②R2的阻值．8.如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A。求：（1）通过电阻R1的电流；（2）电阻R2的阻值。9.如图所示，电源两端电压U为9V并保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数I为1.2A．求：人教版九年级物理17.2欧姆定律计算专题强化训练有答案3/9（1）电流表A1的示数I1；（2）电阻R2的阻值。10.如图所示，当S1闭合，S2、S3断开时，电压表示数为3V，电流表示数为0.5A；当S1断开，S2、S3闭合时，电压表示数为4.5V，求R1、R2的阻值。11.如图所示，小灯泡上标有“12V12Ω”字样，R2标有6Ω。当开关S1、S2都闭合时，电流表的示数为1.5A，这时电灯正常发光。不考虑灯丝电阻受温度的影响。求：（1）电源电压；（2）定值电阻R1的阻值；（3）当开关都断开时，电灯两端的电压。12.如图甲所示电路中，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，求：（1）R1的电阻；（2）滑动变阻器的最大电阻；（3）当滑动变阻器滑片置于中点时，电压表示数与电流表示数。13.甲醛对人体的危害非常大因此装修房屋时检测甲醛污染指数很重要。如图甲是一款甲醛检测仪的工作原理图电源电压恒为3V，R是阻值为10Ω的定值电阻，R0为可以感知甲醛污染指数的可变电阻，其阻值随甲醛污染指数的变化图象如图乙所示。当污染指数在50以下为轻度污染，50﹣100之间为中度污染，100以上为重度污染。问：人教版九年级物理17.2欧姆定律计算专题强化训练有答案4/9（1）污染指数为50时，电阻R的阻值是多少？（2）电压表示数为1V时，甲醛污染指数是否属于重度污染？14.为防止酒驾事故的出现，酒精测试仪被广泛应用．有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示．当酒精气体的浓度为0时，R1的电阻为60Ω．在图乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω．求：（1）当被检测者的酒精气体的浓度为0时，电压的示数是多少？（2）现在国际公认的酒驾标准是0.2mg/mL≤酒精气体浓度≤0.8mg/mL，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾．15.小敏看到超载车损坏公路的新闻报道，设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲。电路由电源、称...
