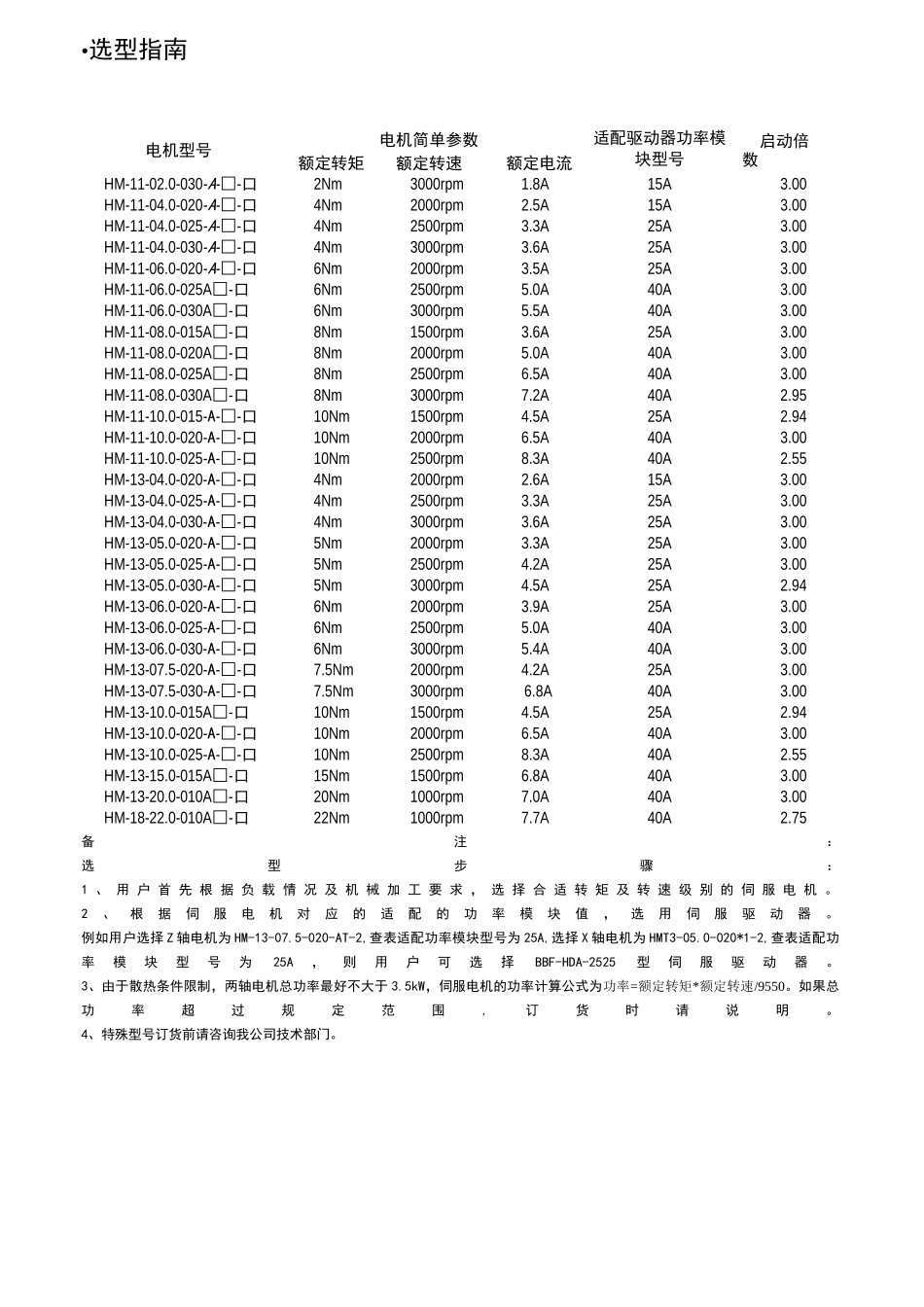

HM-13-06.0-020-A-1-1380V级高压伺服电机系符号电机法兰尺寸符号额定转矩02.02Nm04.04Nm05.05Nm06.06Nm07.57.5Nm08.08Nm10.010Nm15.015Nm20.020Nm22.022Nm制动、油封规1无制动无油圭寸2无制动带油封3带DC24V制动、无轴端规直轴无键直轴符编码器规2500P/R噌符号额定转速0101000r/min0151500r/min0202000r/min0252500r/min0303000r/min1、电动机内装有光电编码器，安装时严禁敲打电动机，用户不得自行拆装光电编码器，否则会破坏编码器与电动机绕组的相对位置（零点），致使电动机无法运行。2、在正常气候条件下，用500V兆欧表测量电动机对机壳的绝缘电阻，其值不应小于20兆欧。3、请按本使用说明书所述的电动机与驱动单元的接线方式正确连接，确保保护接地牢固可靠。4、电动机从零速至最高速空载运行，应无异常噪声和震动，方可投入负载运行。5、电动机在运行中，切勿接触运转中的电动机轴以及电动机外壳。6、具有相应资格的人员，才能调整、维护电动机。7、不得拖拽电线（缆）、电动机轴搬运电动机。8、用户对本产品的任何改动本公司将不承担任何责任，产品的保修单将因此作废。产品特点我公司制造的HM系列正弦波型交流永磁同步伺服电动机，采用高性能的稀土永磁材料，具有高转矩惯量比、低速特性好、过载能力强等特点，电机采用380V高压驱动器驱动，构成高性价比的伺服驱动系统，能广泛满足数控机床及相关产业机械的需求。伺服电机型号规格说明11110mm13130mm18180mm符符12•选型指南电机型号额定转矩电机简单参数额定转速额定电流适配驱动器功率模块型号启动倍数HM-11-02.0-030-A-□-口2Nm3000rpm1.8A15A3.00HM-11-04.0-020-A-□-口4Nm2000rpm2.5A15A3.00HM-11-04.0-025-A-□-口4Nm2500rpm3.3A25A3.00HM-11-04.0-030-A-□-口4Nm3000rpm3.6A25A3.00HM-11-06.0-020-A-□-口6Nm2000rpm3.5A25A3.00HM-11-06.0-025A□-口6Nm2500rpm5.0A40A3.00HM-11-06.0-030A□-口6Nm3000rpm5.5A40A3.00HM-11-08.0-015A□-口8Nm1500rpm3.6A25A3.00HM-11-08.0-020A□-口8Nm2000rpm5.0A40A3.00HM-11-08.0-025A□-口8Nm2500rpm6.5A40A3.00HM-11-08.0-030A□-口8Nm3000rpm7.2A40A2.95HM-11-10.0-015-A-□-口10Nm1500rpm4.5A25A2.94HM-11-10.0-020-A-□-口10Nm2000rpm6.5A40A3.00HM-11-10.0-025-A-□-口10Nm2500rpm8.3A40A2.55HM-13-04.0-020-A-□-口4Nm2000rpm2.6A15A3.00HM-13-04.0-025-A-□-口4Nm2500rpm3.3A25A3.00HM-13-04.0-030-A-□-口4Nm3000rpm3.6A25A3.00HM-13-05.0-020-A-□-口5Nm2000rpm3.3A25A3.00HM-13-05.0-025-A-□-口5Nm2500rpm4.2A25A3.00HM-13-05.0-030-A-□-口5Nm3000rpm4.5A25A2.94HM-13-06.0-020-A-□-口6Nm2000rpm3.9A25A3.00HM-13-06.0-025-A-□-口6Nm2500rpm5.0A40A3.00HM-13-06.0-030-A-□-口6Nm3000rpm5.4A40A3.00HM-13-07.5-020-A-□-口7.5Nm2000rpm4.2A25A3.00HM-13-07.5-030-A-□-口7.5Nm3000rpm6.8A40A3.00HM-13-10.0-015A□-口10Nm1500rpm4.5A25A2.94HM-13-10.0-020-A-□-口10Nm2000rpm6.5A40A3.00HM-13-10.0-025-A-□-口10Nm2500rpm8.3A40A2.55HM-13-15.0-015A□-口15Nm1500rpm6.8A40A3.00HM-13-20.0-010A□-口20Nm1000rpm7.0A40A3.00HM-18-22.0-010A□-口22Nm1000rpm7.7A40A2.75备注：选型步骤：1、用户首先根据负载情况及机械加工要求，选择合适转矩及转速级别的伺服电机。2、根据伺服电机对应的适配的功率模块值，选用伺服驱动器。例如用户选择Z轴电机为HM-13-07.5-020-AT-2,查表适配功率模块型号为25A,选择X轴电机为HMT3-05.0-020*1-2,查表适配功率模块型号为25A，则用户可选择BBF-HDA-2525型伺服驱动器。3、由于散热条件限制，两轴电机总功率最好不大于3.5kW，伺服电机的功率计算公式为功率=额定转矩*额定转速/9550。如果总功率超过规定范围,订货时请说明。4、特殊型号订货前请咨询我公司技术部门。图8注：图中A代表连续工作区，B代表短时工作区30h)nn05101520转矩Nm1矩转2图4cp®图10203040转矩Nm•伺服电机规格及技术参数技术规格电机型号HM11-02.0-030-口HM11-04.0-020-口HM11-04.0-025-口HM11-04.0-030-口额定转速(rpm)3000200025003000额定电流(A)28253336额定...
