人教版九年级物理全册第十七章第3节电阻的测量同步练习题VIP免费

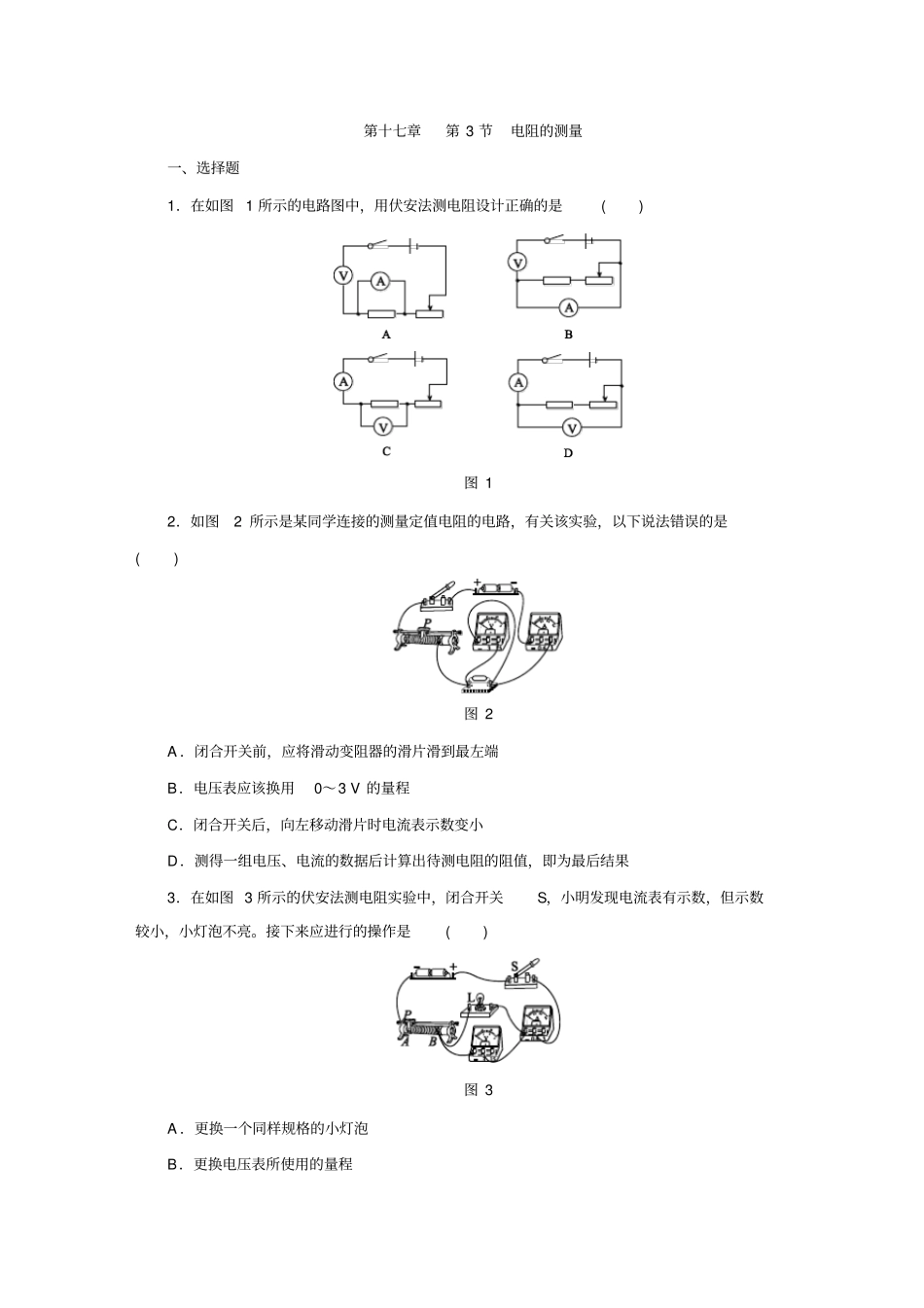

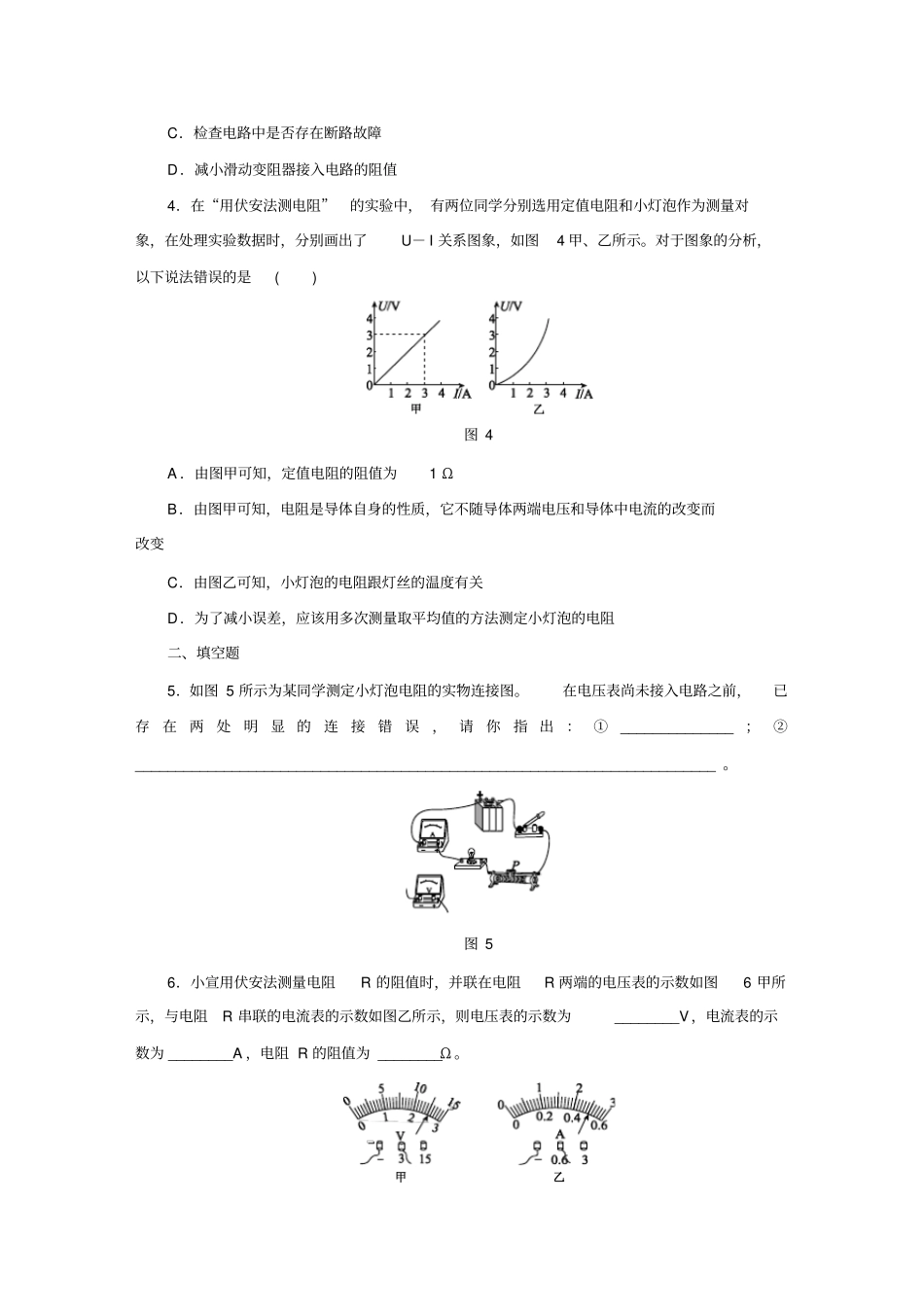

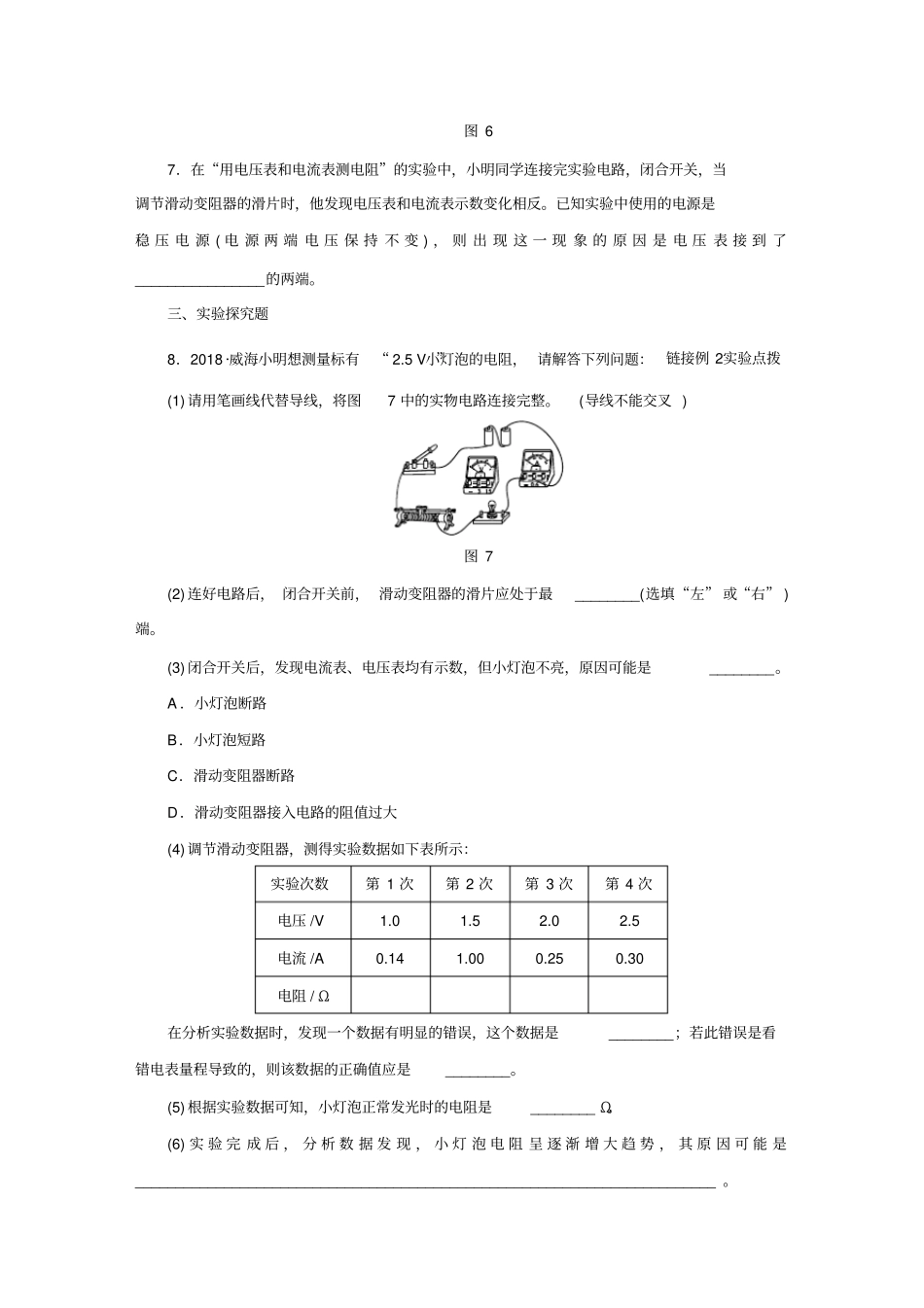

第十七章第3节电阻的测量一、选择题1．在如图1所示的电路图中，用伏安法测电阻设计正确的是()图12．如图2所示是某同学连接的测量定值电阻的电路，有关该实验，以下说法错误的是()图2A．闭合开关前，应将滑动变阻器的滑片滑到最左端B．电压表应该换用0～3V的量程C．闭合开关后，向左移动滑片时电流表示数变小D．测得一组电压、电流的数据后计算出待测电阻的阻值，即为最后结果3．在如图3所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮。接下来应进行的操作是()图3A．更换一个同样规格的小灯泡B．更换电压表所使用的量程C．检查电路中是否存在断路故障D．减小滑动变阻器接入电路的阻值4．在“用伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡作为测量对象，在处理实验数据时，分别画出了U－I关系图象，如图4甲、乙所示。对于图象的分析，以下说法错误的是()图4A．由图甲可知，定值电阻的阻值为1ΩB．由图甲可知，电阻是导体自身的性质，它不随导体两端电压和导体中电流的改变而改变C．由图乙可知，小灯泡的电阻跟灯丝的温度有关D．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻二、填空题5．如图5所示为某同学测定小灯泡电阻的实物连接图。在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出：①______________；②________________________________________________________________________。图56．小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图6甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为________V，电流表的示数为________A，电阻R的阻值为________Ω。图67．在“用电压表和电流表测电阻”的实验中，小明同学连接完实验电路，闭合开关，当调节滑动变阻器的滑片时，他发现电压表和电流表示数变化相反。已知实验中使用的电源是稳压电源(电源两端电压保持不变)，则出现这一现象的原因是电压表接到了________________的两端。三、实验探究题8．2018·威海小明想测量标有“2.5V”小灯泡的电阻，请解答下列问题：链接例2实验点拨(1)请用笔画线代替导线，将图7中的实物电路连接完整。(导线不能交叉)图7(2)连好电路后，闭合开关前，滑动变阻器的滑片应处于最________(选填“左”或“右”)端。(3)闭合开关后，发现电流表、电压表均有示数，但小灯泡不亮，原因可能是________。A．小灯泡断路B．小灯泡短路C．滑动变阻器断路D．滑动变阻器接入电路的阻值过大(4)调节滑动变阻器，测得实验数据如下表所示：实验次数第1次第2次第3次第4次电压/V1.01.52.02.5电流/A0.141.000.250.30电阻/Ω在分析实验数据时，发现一个数据有明显的错误，这个数据是________；若此错误是看错电表量程导致的，则该数据的正确值应是________。(5)根据实验数据可知，小灯泡正常发光时的电阻是________Ω。(6)实验完成后，分析数据发现，小灯泡电阻呈逐渐增大趋势，其原因可能是________________________________________________________________________。9．在“伏安法测电阻”的实验中，某同学连接了如图8甲所示的电路(电路元件完好，接线柱接线牢固)。图8(1)在未检查电路连线是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表示数将________，电压表示数将____________。(均选填“发生变化”或“保持不变”)(2)检查电路，发现有一处连接错误，请指出连接错误的导线是________(选填“a”“b”“c”或“d”)。(3)纠正错误后，闭合开关，测得几组数据如下表。第3次实验时电流表示数如图乙所示，电流表的示数为________A。由该实验得到待测电阻的阻值为________(保留一位小数)Ω。实验次数123电压/V1.52.12.8电流/A0.10.14(4)滑动变阻器在实验中的作用：①___________________________________________；②________________________________________________________________________________________________________________________________________________。10．学习了欧姆定律后，某中学课外科技活动小组进行了“探究定值电阻和小灯泡电阻的阻值是否随电压、电流变化”的实...
