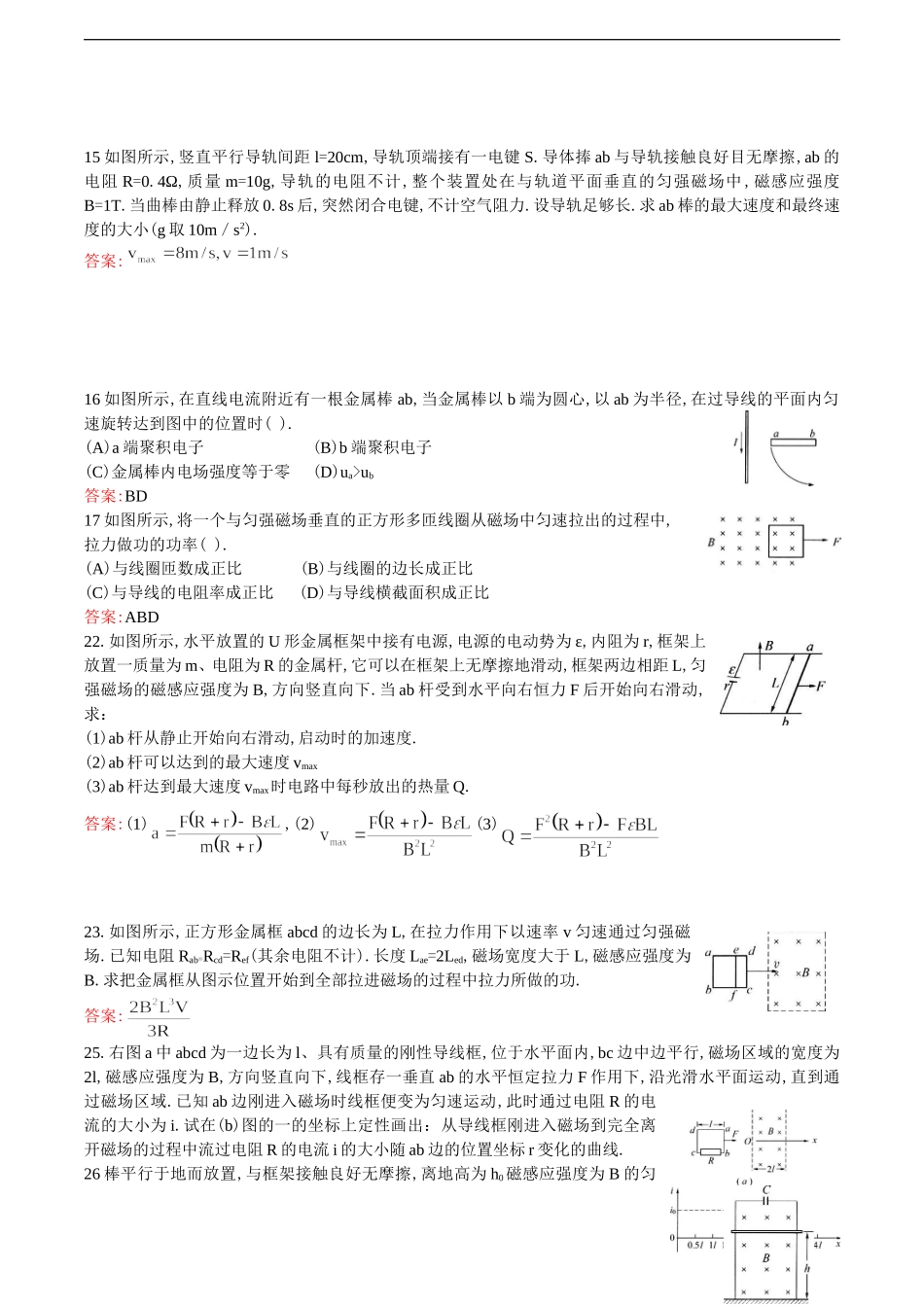

15如图所示,竖直平行导轨间距l=20cm,导轨顶端接有一电键S.导体捧ab与导轨接触良好目无摩擦,ab的电阻R=0.4Ω,质量m=10g,导轨的电阻不计,整个装置处在与轨道平面垂直的匀强磁场中,磁感应强度B=1T.当曲棒由静止释放0.8s后,突然闭合电键,不计空气阻力.设导轨足够长.求ab棒的最大速度和最终速度的大小(g取10m／s2).答案:16如图所示,在直线电流附近有一根金属棒ab,当金属棒以b端为圆心,以ab为半径,在过导线的平面内匀速旋转达到图中的位置时().(A)a端聚积电子(B)b端聚积电子(C)金属棒内电场强度等于零(D)ua>ub答案:BD17如图所示,将一个与匀强磁场垂直的正方形多匝线圈从磁场中匀速拉出的过程中,拉力做功的功率().(A)与线圈匝数成正比(B)与线圈的边长成正比(C)与导线的电阻率成正比(D)与导线横截面积成正比答案:ABD22.如图所示,水平放置的U形金属框架中接有电源,电源的电动势为ε,内阻为r,框架上放置一质量为m、电阻为R的金属杆,它可以在框架上无摩擦地滑动,框架两边相距L,匀强磁场的磁感应强度为B,方向竖直向下.当ab杆受到水平向右恒力F后开始向右滑动,求：(1)ab杆从静止开始向右滑动,启动时的加速度.(2)ab杆可以达到的最大速度vmax(3)ab杆达到最大速度vmax时电路中每秒放出的热量Q.答案:(1),(2)(3)23.如图所示,正方形金属框abcd的边长为L,在拉力作用下以速率v匀速通过匀强磁场.已知电阻Rab=Rcd=Ref(其余电阻不计).长度Lae=2Led,磁场宽度大于L,磁感应强度为B.求把金属框从图示位置开始到全部拉进磁场的过程中拉力所做的功.答案:25.右图a中abcd为一边长为l、具有质量的刚性导线框,位于水平面内,bc边中边平行,磁场区域的宽度为2l,磁感应强度为B,方向竖直向下,线框存一垂直ab的水平恒定拉力F作用下,沿光滑水平面运动,直到通过磁场区域.已知ab边刚进入磁场时线框便变为匀速运动,此时通过电阻R的电流的大小为i.试在(b)图的一的坐标上定性画出：从导线框刚进入磁场到完全离开磁场的过程中流过电阻R的电流i的大小随ab边的位置坐标r变化的曲线.26棒平行于地而放置,与框架接触良好无摩擦,离地高为h0磁感应强度为B的匀强磁场与框架平面相垂直,开始时电容器不带电,自静止起将棒释放,求棒落到地面的时间.不计各处电阻.答案:1如图所示,线幽abcd自由下落进入匀强磁场中,则当只有dc边进入磁场时,线圈中感应电流的方向是________.当整个线圈进入磁场中时,线圈中________感应电流(选填“有”或“无”).答案:Adcba,无2.矩形线框在磁场中作如下图所示的各种运动,运动到图上所示位置时,其中有感应电流产生的是图(),请将电流方向标在该图上.答案:CD3.如图所示,当导线棒MN在外力作用下沿导轨向右运动时,流过R的电流方向是().(A)由A→B(B)由B→A(C)无感应电流(D)无法确定答案:A4.如图所示,通电导线与矩形线圈abcd处于同一平面,下列说法中正确的是().(A)若线圈向右平动,其中感应电流方向是a→d→c→b(B)若线圈竖直向下平动,无感应电流产生(C)当线圈以ab边为轴转动时(小于90°),其中感应电流方向是a→b→c→d(D)当线圈向导线靠近时,其中感应电流方向是a→d→c→b答案:BCD5.右如图所示,当条形磁铁作下列运动时,线圈中的感应电流方向应是(从左往右看)().(A)磁铁靠近线圈时,电流的方向是逆时针的(B)磁铁靠近线圈时,电流的方向是顺时针的(C)磁铁向上平动时,电流的方向是逆时针的(D)磁铁向上平动时,电流的方向是顺时钊的答案:BC6.如图所示,当条形磁铁向上运动远离螺线管时,流过电流计的电流方向是________；当磁铁向下运动靠近螺线管时,流过电流计的电流方向是________.答案:b→a,a→b7.由细弹簧围成的圆环中间插入一根条形磁铁,如图所示.当用力向四周扩圆展环,使其面积增大时,从上向下看().(A)穿过圆环的磁通量减少,圆环中有逆时针方向的感应电流(B)穿过圆环的磁通量增加,圆环中有顺时针方向的感应电流(C)穿过圆环的磁通量增加,圆环中有逆时针方向的感应电流(D)穿过圆环的磁通量不变,圆环中没有感应电流答案:A8.金属圆环的圆心为O,金属棒Oa、Ob可绕O在环上转动,如图所示.当外力使Oa逆时针方向转动时,Ob将().(A)不动(B)逆时针转动(C)顺时针转动(D)无法确定答案:B9.在“研究电磁感应现象”的实验中,首先按右图接线,以查明...
