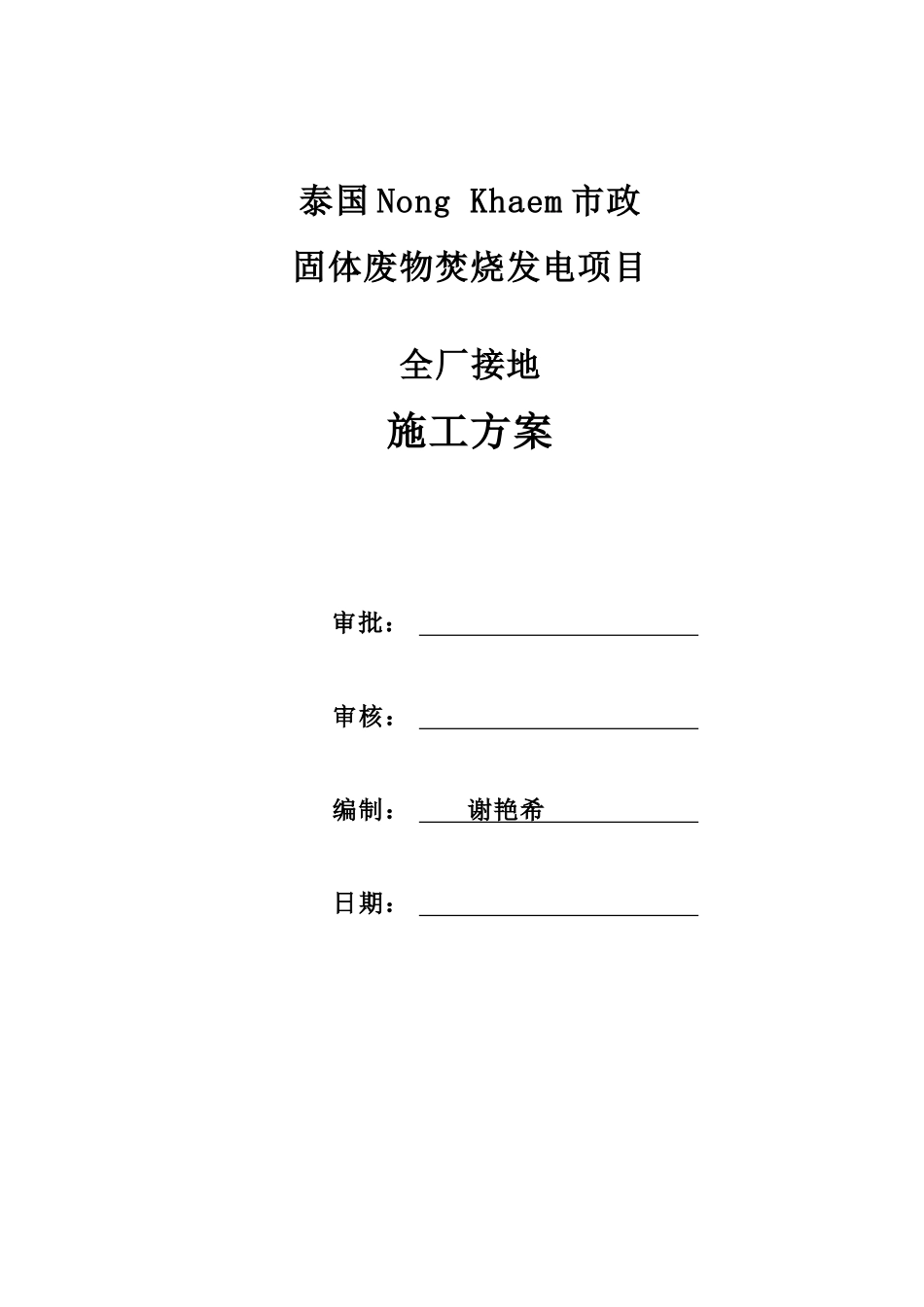

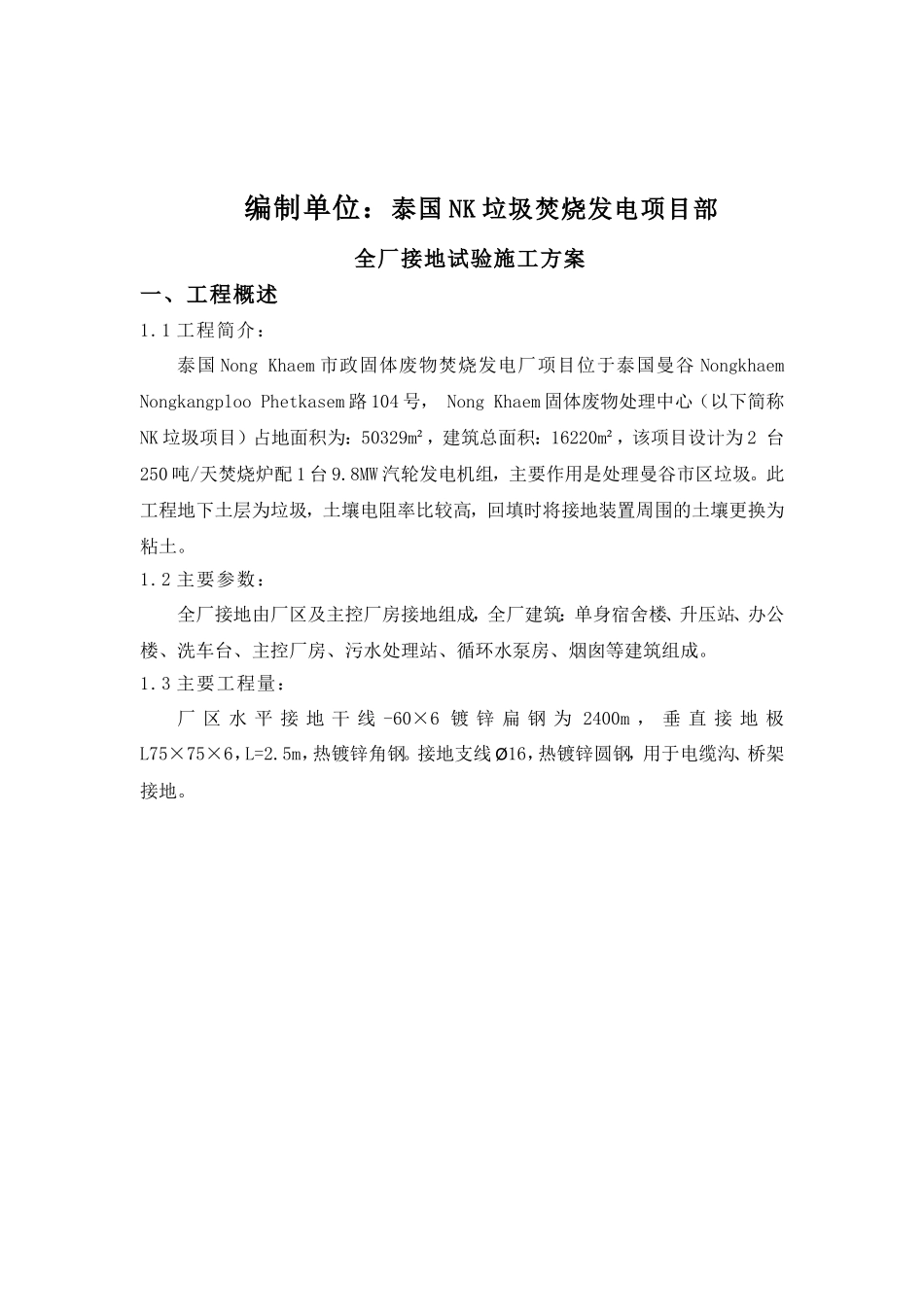

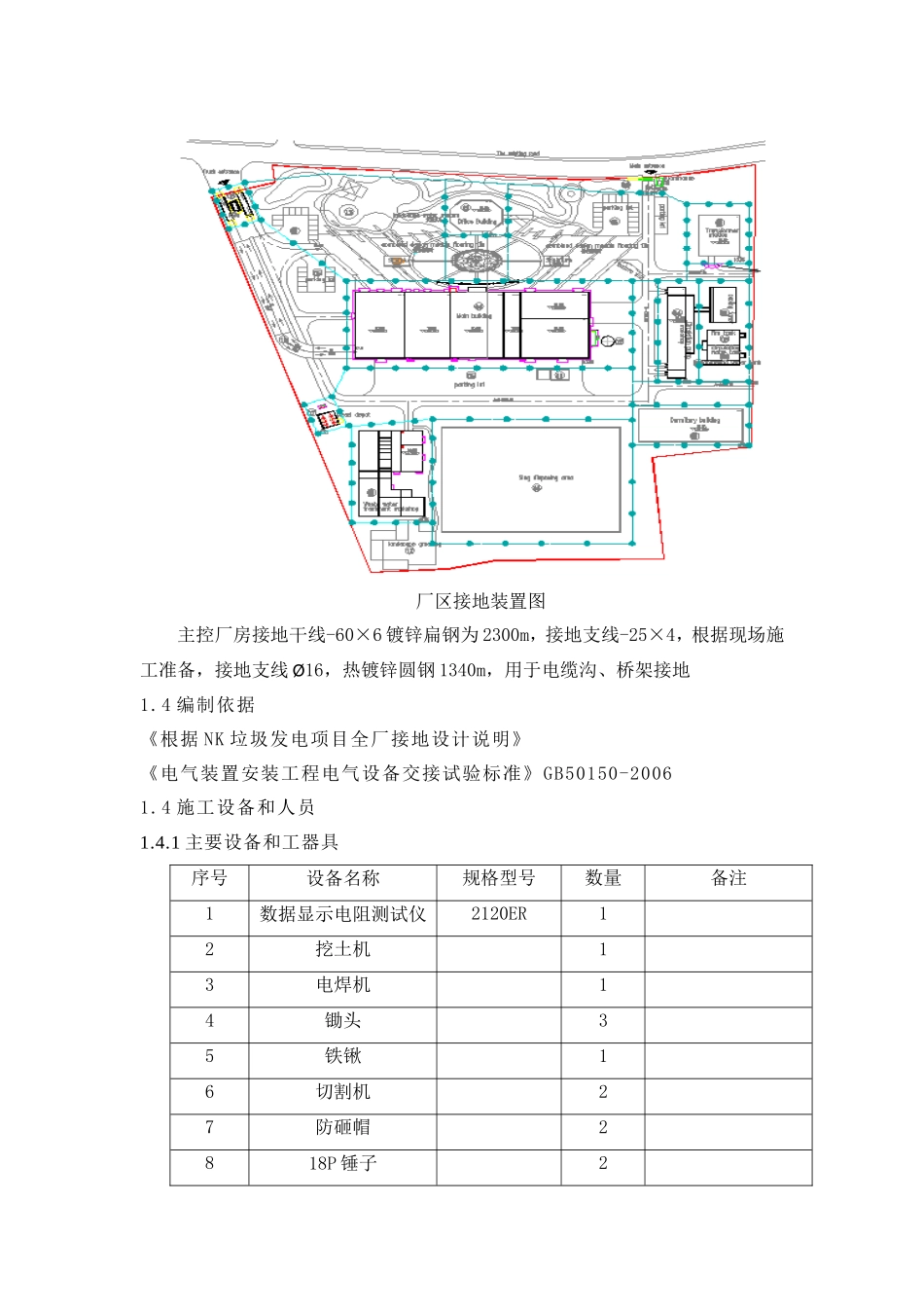

泰国NongKhaem市政固体废物焚烧发电项目全厂接地施工方案审批：审核：编制：谢艳希日期：编制单位：泰国NK垃圾焚烧发电项目部全厂接地试验施工方案一、工程概述1.1工程简介：泰国NongKhaem市政固体废物焚烧发电厂项目位于泰国曼谷NongkhaemNongkangplooPhetkasem路104号，NongKhaem固体废物处理中心（以下简称NK垃圾项目）占地面积为：50329m²，建筑总面积：16220m²，该项目设计为2台250吨/天焚烧炉配1台9.8MW汽轮发电机组，主要作用是处理曼谷市区垃圾。此工程地下土层为垃圾，土壤电阻率比较高，回填时将接地装置周围的土壤更换为粘土。1.2主要参数：全厂接地由厂区及主控厂房接地组成，全厂建筑：单身宿舍楼、升压站、办公楼、洗车台、主控厂房、污水处理站、循环水泵房、烟囱等建筑组成。1.3主要工程量：厂区水平接地干线-60×6镀锌扁钢为2400m，垂直接地极L75×75×6，L=2.5m，热镀锌角钢。接地支线Ø16，热镀锌圆钢，用于电缆沟、桥架接地。厂区接地装置图主控厂房接地干线-60×6镀锌扁钢为2300m，接地支线-25×4，根据现场施工准备，接地支线Ø16，热镀锌圆钢1340m，用于电缆沟、桥架接地1.4编制依据《根据NK垃圾发电项目全厂接地设计说明》《电气装置安装工程电气设备交接试验标准》GB50150-20061.4施工设备和人员1.4.1主要设备和工器具序号设备名称规格型号数量备注1数据显示电阻测试仪2120ER12挖土机13电焊机14锄头35铁锹16切割机27防砸帽2818P锤子2序号设备名称规格型号数量备注序号防护工具名称规格型号数量备注1焊帽12焊接手套13手套44安全帽4序号材料名称规格型号数量备注1焊条E433（J422）按实际工程量领取2安全护栏3安全警示牌1．4．2人员配置项目指挥：1人施工人员：4人1.5施工工期1.5.1根据土建施工进度，进行施工。1.6施工人员要求1.6.1人员配置：施工人员以及相关管理人员，所有人员必须经过安全培训持证上岗，电工、电焊工等特殊工种必须持有特殊工种证（在有效期内）。施工人员应严格按照作用指导书的要求施工，如果有疑问或不清楚的地方，与现场技术人员沟通，不得盲目施工。1.6.2职责要求：对各项施工工序进行明确。1.7施工准备1.7.1熟悉施工图纸和设计说明书以及安装工艺导则；1.7.2按照图纸材料表领取所需施工材料。1.8全厂接地装置施工注意事宜1.8.1厂外接地线暗敷设注意事项:水平接地极预埋深度为0.8m，垂直接地极预埋深度为2.5m；接地线要采取防止发生机械损伤和化学腐蚀的措施，在与道路或管道交叉及其可能使接地线遭受损伤处，均用钢管或角钢等加与保护，接地线穿过楼板、墙壁和地坪出应加装钢管或其他加固的保护套；有化学反应的地方应该采取防腐措施。接地体连接采用焊接，焊接必须要牢固无虚焊，搭接需要满足下列要求：扁钢与扁钢搭接为其宽度的2倍，至少三边焊接，扁钢与角钢焊搭接，为了连接可靠，除接触部位两侧焊接外，并应焊接以钢带弯成的直角形卡子或直接由钢带本事完成直角形与角钢焊接。热镀锌钢材焊接时将破坏热镀锌防腐，应该在焊痕外100mm处防腐。接地体敷设完成以后，土沟及其回填土内不应该夹杂建筑垃圾或石块，回填土时要分层夯实。采用铜绞线、钢绞线等作接地线引下线时，宜用压接端子与接地体连接。1.9主厂房内明敷接地线注意事宜：（1）接地线的安装位置应合理，便于检查，无碍设备检修和运行巡视。（2）接地线的安装应该美观，防止因加工方式造成接地线截面减少、强度减弱、容易生锈。（3）支持件间的距离，在水平直线部分宜为0.5~1.5m，垂直部分宜为1.5~3m，转弯部分宜为0.3~0.5m。（4）接地线应该水平或垂直敷设，亦可与建筑物倾斜结构平衡敷设，在直线段上，不应有高低起伏及弯曲等现象。（5）接地线沿建筑物墙壁水平敷设时，离地面距离宜为250~300mm，接地线与建筑物墙壁间的间隙宜为10~15mm。（6）在接地线跨越建筑物伸缩缝、沉降缝处时，应该设置补偿器，补偿器可用接地接地线本身完成弧状代替。（7）明敷接地线，在导体的全长度或区域段及每个连接部位附近的表面，应涂以15~100mm宽度相等的绿色和黄色相间的条纹标示。（8）接地线引入建筑物的入口和检修用的临时接地点处，均应刷白色底漆并标以黑色标示“”，同一...
