无锡华东重型机械有限公司集装箱起重机吊装方案VIP免费

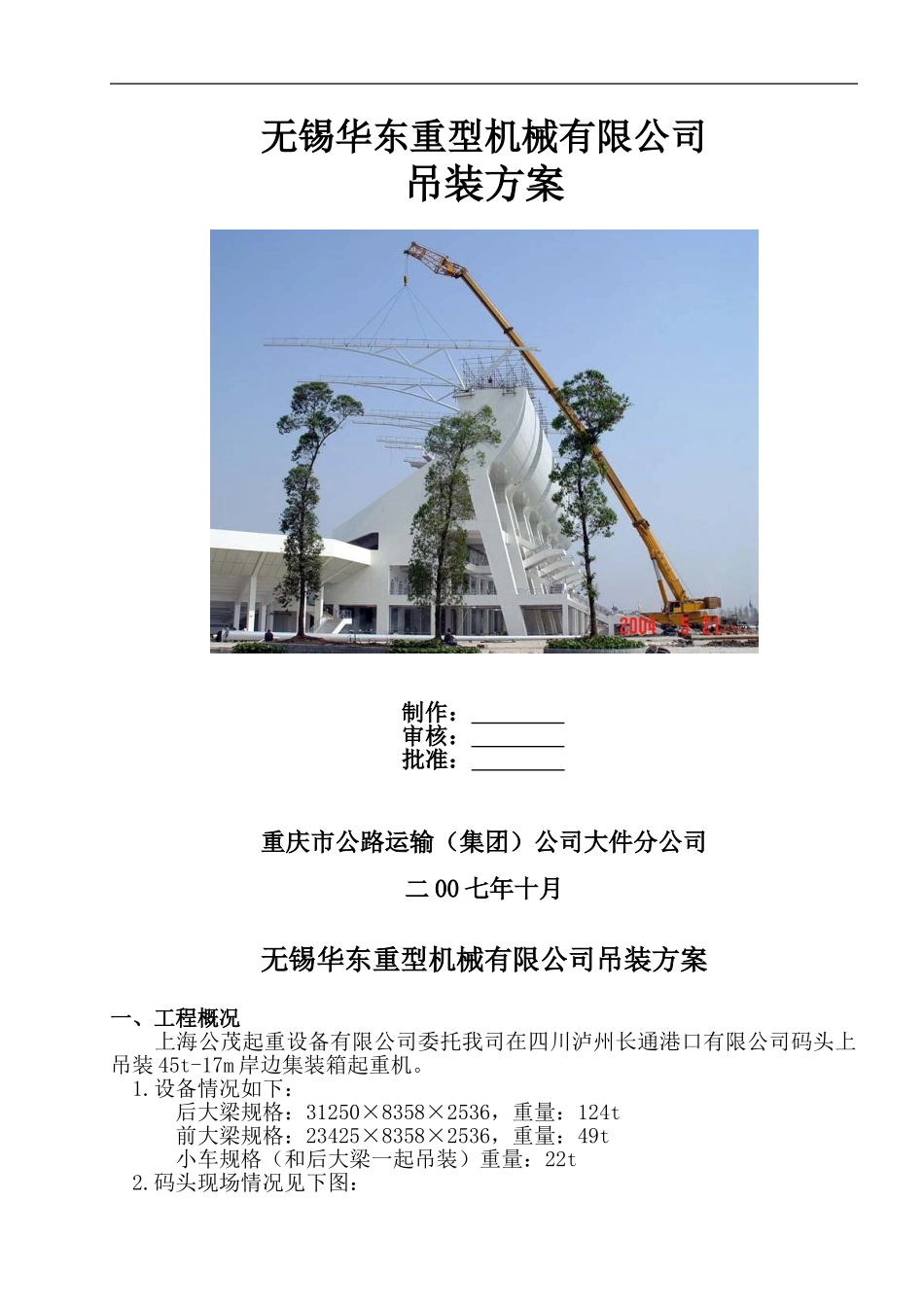

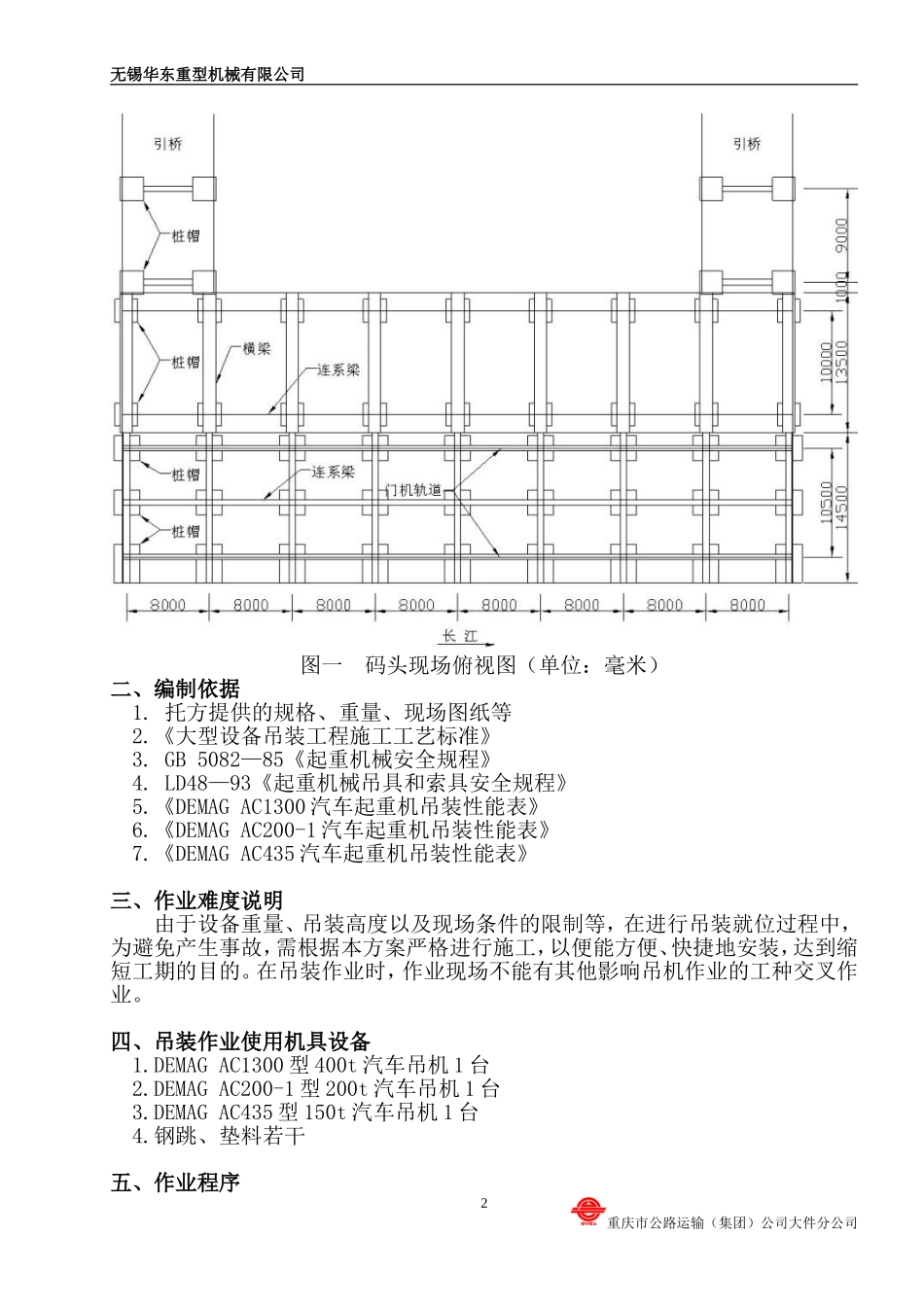

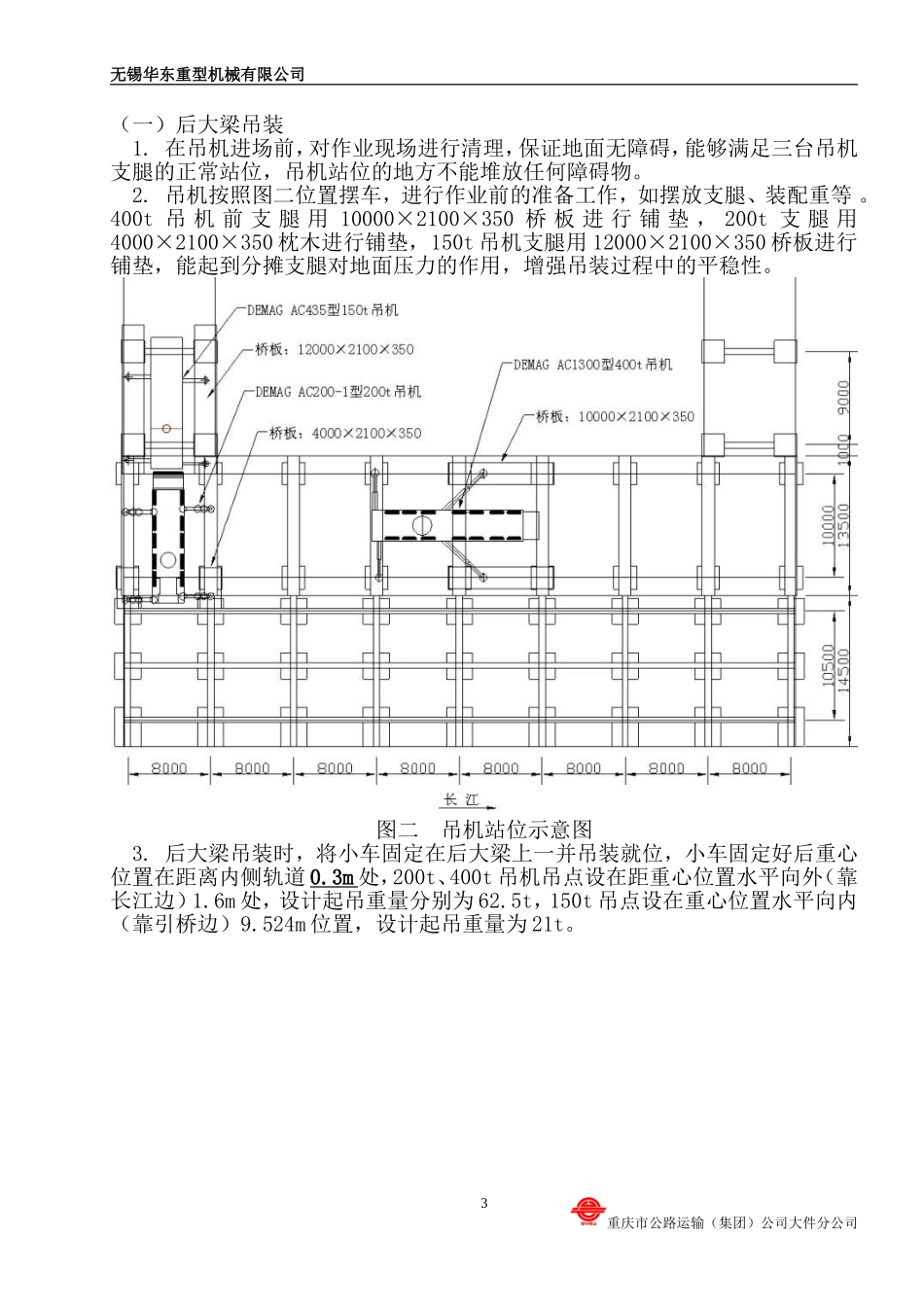

无锡华东重型机械有限公司吊装方案制作：审核：批准：重庆市公路运输（集团）公司大件分公司二00七年十月无锡华东重型机械有限公司吊装方案一、工程概况上海公茂起重设备有限公司委托我司在四川泸州长通港口有限公司码头上吊装45t-17m岸边集装箱起重机。1.设备情况如下：后大梁规格：31250×8358×2536，重量：124t前大梁规格：23425×8358×2536，重量：49t小车规格（和后大梁一起吊装）重量：22t2.码头现场情况见下图：无锡华东重型机械有限公司图一码头现场俯视图（单位：毫米）二、编制依据1.托方提供的规格、重量、现场图纸等2.《大型设备吊装工程施工工艺标准》3.GB5082—85《起重机械安全规程》4.LD48—93《起重机械吊具和索具安全规程》5.《DEMAGAC1300汽车起重机吊装性能表》6.《DEMAGAC200-1汽车起重机吊装性能表》7.《DEMAGAC435汽车起重机吊装性能表》三、作业难度说明由于设备重量、吊装高度以及现场条件的限制等，在进行吊装就位过程中，为避免产生事故，需根据本方案严格进行施工，以便能方便、快捷地安装，达到缩短工期的目的。在吊装作业时，作业现场不能有其他影响吊机作业的工种交叉作业。四、吊装作业使用机具设备1.DEMAGAC1300型400t汽车吊机1台2.DEMAGAC200-1型200t汽车吊机1台3.DEMAGAC435型150t汽车吊机1台4.钢跳、垫料若干五、作业程序重庆市公路运输（集团）公司大件分公司2无锡华东重型机械有限公司（一）后大梁吊装1.在吊机进场前，对作业现场进行清理，保证地面无障碍，能够满足三台吊机支腿的正常站位，吊机站位的地方不能堆放任何障碍物。2.吊机按照图二位置摆车，进行作业前的准备工作，如摆放支腿、装配重等。400t吊机前支腿用10000×2100×350桥板进行铺垫，200t支腿用4000×2100×350枕木进行铺垫，150t吊机支腿用12000×2100×350桥板进行铺垫，能起到分摊支腿对地面压力的作用，增强吊装过程中的平稳性。图二吊机站位示意图3.后大梁吊装时，将小车固定在后大梁上一并吊装就位，小车固定好后重心位置在距离内侧轨道0.3m处，200t、400t吊机吊点设在距重心位置水平向外（靠长江边）1.6m处，设计起吊重量分别为62.5t，150t吊点设在重心位置水平向内（靠引桥边）9.524m位置，设计起吊重量为21t。重庆市公路运输（集团）公司大件分公司3无锡华东重型机械有限公司图三后大梁吊装俯视图↑图四后大梁吊装侧视图↓4.见图三、四，3台吊机做好准备工作，由托方派一名指挥人员做总指挥，我重庆市公路运输（集团）公司大件分公司4无锡华东重型机械有限公司方派一名指挥手指挥起吊，因为3台吊机属于同一厂家生产，所以速度比非常接近，吊机上也有重量显示仪器，可以很好的控制每个吊机的起吊重量，当后大梁离地高20m时,将其放到支座上。5.落位过程中托方应派专人到现场进行确认，保证设备能准确就位，避免吊机重复起吊，造成不必要的损失。6.吊机作业参数（1）.DEMAG1300型400t吊机作业参数如下：①.支腿横向距离×支腿纵向距离：10000×10462②.设定吊机臂长34.4m，配重96t，作业半径R≤16m，起吊负荷≥66t。（2）.DEMAG200-1型200t吊机作业参数如下：①.支腿横向距离×支腿纵向距离：8200×8440②.设定吊机臂长33.6m，配重69t，作业半径R≤9m，起吊负荷≥63.8t。（3）.DEMAG435型150t吊机作业参数如下：①.支腿横向距离×支腿纵向距离：7500×8010②.设定吊机臂长35.1m，配重44t，作业半径R≤14m，起吊负荷≥27t。（二）前大梁吊装1.前大梁吊装由400t和200t吊机抬吊，吊机按照图四位置摆车，2台吊机分别站位在码头前沿集装箱起重机左右两边，进行作业前的准备工作，如摆放支腿、装配重等。图五吊机站位示意图2.前大梁重心在距离后端10560处，400t吊机吊点设在重心位置水平向外（靠长江边）2.444m位置，设计起吊重量27t，200t吊机吊点设在重心位置水平内（靠引桥边）3m位置，设计起吊重量22t。重庆市公路运输（集团）公司大件分公司5无锡华东重型机械有限公司3.由托方派一名指挥人员做总指挥，我方派一名指挥手指挥起吊，2台吊机同时起吊，将其吊装到安装高度，托方派人进行连接。图六前大梁吊装俯视图↑图七前大梁吊装侧视图↓重庆市公路运输（集团）公司...
