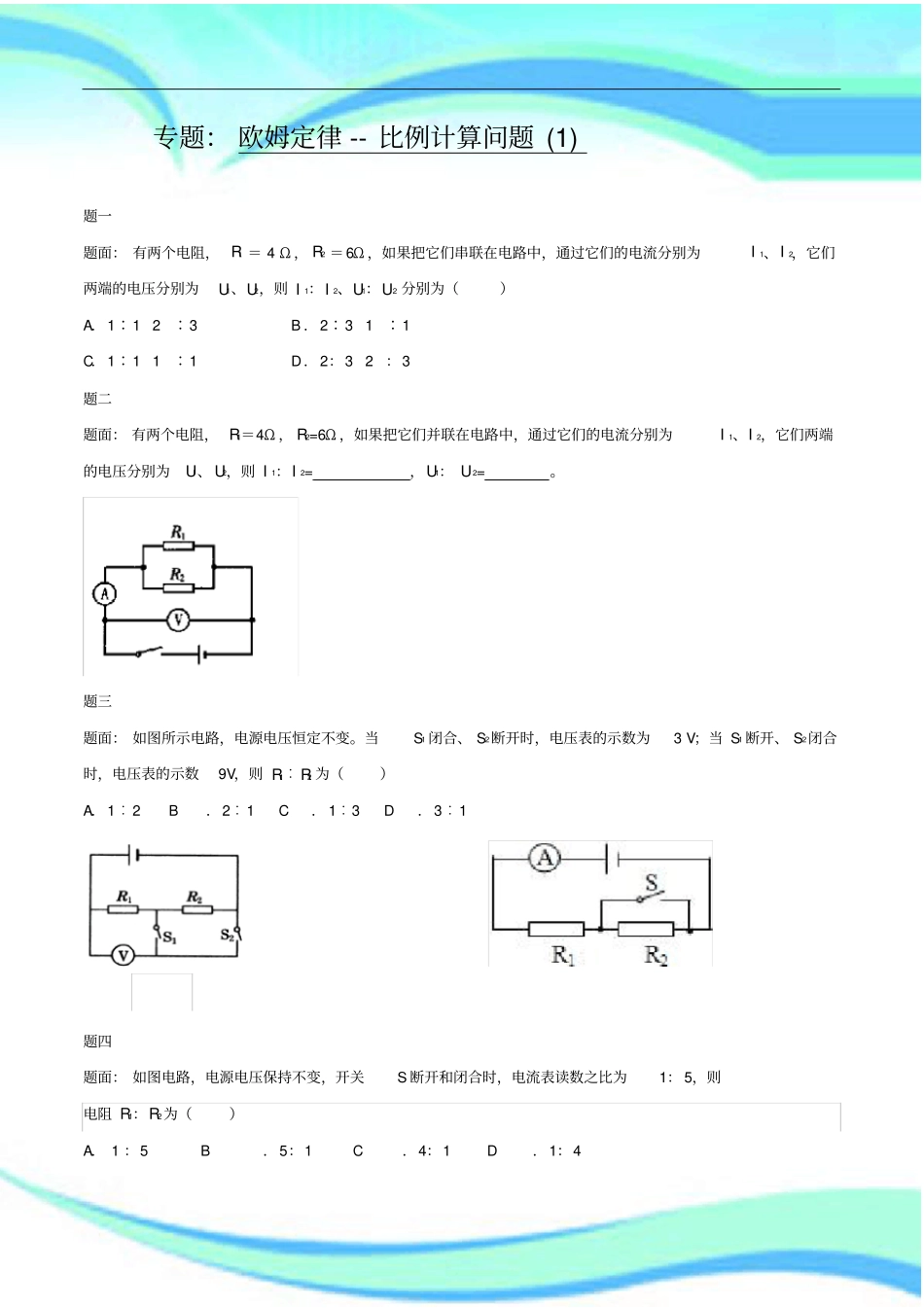

人教版九年级物理：欧姆定律-比例计算问题练习(含答案)2————————————————————————————————作者：————————————————————————————————日期：专题：欧姆定律--比例计算问题(1)题一题面：有两个电阻，R1＝4Ω，R2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1：I2、U1：U2分别为（）A．1∶12∶3B．2∶31∶1C．1∶11∶1D．2：32：3题二题面：有两个电阻，R1＝4Ω，R2=6Ω，如果把它们并联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为Ul、U2，则I1：I2=，U1：U2=。题三题面：如图所示电路，电源电压恒定不变。当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数9V，则R1︰R2为（）A．1︰2B．2︰1C．1︰3D．3︰1题四题面：如图电路，电源电压保持不变，开关S断开和闭合时，电流表读数之比为1：5，则电阻R1：R2为（）A．1：5B．5：1C．4：1D．1：4题五题面：在如图所示电路中，电源电压一定，电阻R1=10Ω。当开关S闭合，滑动变阻器的滑片P在中点C时，电压表V1示数为U1；当开关S断开，再将滑片P调至B端，电压表V1示数为U1′，电压表V2示数为U2，电流表示数为0.3A。若U1：U1′=4：9，U1：U2=2：3．求：（1）滑动变阻器R2的最大阻值；（2）电源电压。题六题面：如图甲所示，闭合开关S后，两相同电压表的指针偏转都如图乙所示，则L1和L2两灯的电阻之比为（）A．1：4B．4：1C．1：5D．5：1题七题面：将粗细均匀的电阻丝围成闭合的等边三角形abc，如图所示，分别将a、b和a、c两端接在同一电源上，则两次通过ab的电流大小之比是（）A．1：1B．2：1C．1：2D．2：3专题：欧姆定律--比例计算问题(2)题一题面：如图所示，电路中的两只电压表的规格完全相同，均有两个量程（0～3V，0～15V）。闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为。题二题面：如图所示，电源电压保持不变，开关S断开时，电压表示数为2V；开关S闭合时，电压表示数为6V，那么电阻R1：R2=。题三题面：在如图所示的电路中，两只电流表的规格相同，电流表有两个量程（0～0.6A以及0～3A）。闭合开关S，电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为（）A．1∶5B．5∶1C．1∶4D．4∶1题四题面：在如图所示的电路中，电源两端的电压保持不变。开关S由闭合到断开，电流表的示数之比为4：3，则电阻R1、R2的阻值之比为。题五题面：如图所示的电路中，电源电压稳定不变（忽略温度对电阻的影响）。当开关S、S1闭合，S2断开，滑动变阻器滑片P位于某点A时，电压表V1和V2的示数之比U1：U2=2：3，电流表示数为0.6A；当滑动变阻器滑片P位于右端时，电压表V1、V2示数分别为U1′、U2′；当开关S、S2闭合、S1断开时，电压表V1、V2示数为分别U1″、U2″。U1′：U1″=2：3，U2′：U2″=4：3。滑动变阻器的最大阻值为20Ω。求：（1）定值电阻R2的阻值；（2）电源电压。题六题面：在如图所示的电路中，电源电压保持不变，R1、R2均为定值电阻。当①、②都是电流表时，闭合开关S1，断开开关S2，①表的示数与②表的示数之比为m；当①、②都是电压表时，闭合开关S1和S2，①表的示数与②表的示数之比为n，下列关于m、n的关系正确的是（）A．mn=n-2mB．mn=n-1C．mn=n+1D．.因R1、R2未知，故m、n的关系无法确定题七题面：如图所示，用均匀的电阻丝围成的一个正方形ABCD，其中E为CD边的中点，现分别将AB，AC和AE接在同一个电源上，则三次通过电源的电流之比为_______________。欧姆定律—比例计算问题(3)重难点易错点解析题一：电阻R1=20，R2=50，它们串联接在电源上，通过R1、R2的电流之比为；R1、R2两端的电压之比为。R1两端的电压与总电压之比为。题二：如图电路中，电阻R1的阻值为40，电阻R2的阻值为20，通过R2的电流I2为0.4A，通过R1的电流I1为A，电流表示数为I，则I1∶I＝。金题精讲题一：如图所示的电路中，电源电压保持不变，开关S1、S2都闭合时电压表的示数为6V；只闭合S1时，电压表的示数为2V，则两电阻的阻值之比R1︰R2题二：如图所示的电路中...
