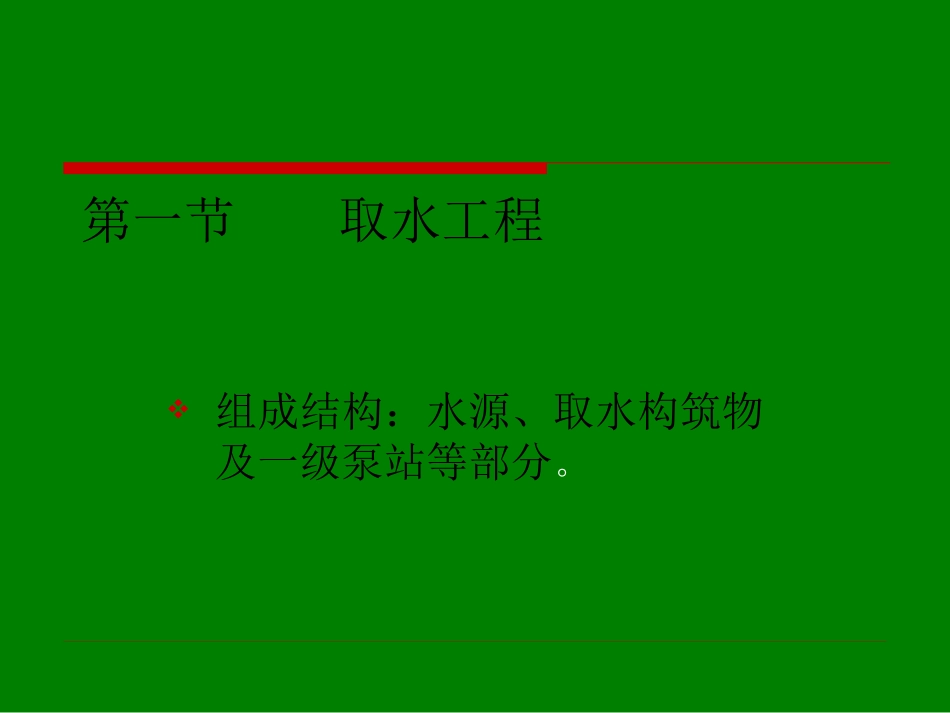

第二章室外给排水工程南京工业大学梅凯第2.1节室外给水工程概述第一节取水工程组成结构：水源、取水构筑物及一级泵站等部分。一、水源水源分为两类：1.地面水：如江、河、湖、泊、水库及海洋等。特点：易受污染，一般水量较大，但一般水质较差，不能直接使用，必须进行适当净化来改善水质。2.地下水：如井、泉等。特点：地下水埋藏于地下，流动于地层之中，水质常较地面水为佳，有时不经净化或经简单净化即可供使用，因此具有经济安全的特点；但一般水量较小。二、取水构筑物功能：取用水源水。1.地下水取水构筑物：井和泉室。2、地面水的取水构筑物1）岸边式取水构筑物，建在水岸边。河岸较陡、岸边水深、地质条件较好、流速较大的河流2）河床式取水构筑物适用于岸边较缓、主河道岸边较远、岸边水深较浅、而河心水质较好、水深适宜的情况3）移动式适用于河流水位变动较大、河床稳定、不受船筏扰动，水质条件较良好的情况。4）选择：根据水文、地质、地势、河床、航运及卫生等条件综合考虑。取水构筑物是给水工程的起端。它关系到整个给水工程的成败，必须安全可靠、经济合理。三、一级泵站1.泵站：装置抽水机械的厂房。2.一级泵站：抽升水源水的泵站。是给水工程系统中的第一个泵站。站内设备：水泵机组、管道、电气控制和附属设备等。结构：可与取水构筑物合建在一起，称为合建取水构筑物；也可以分建，根据水源、地势、地质、水文及施工条件等而定。一级泵站与取水构筑物合建的布置图第二节净水工程原因：水源水（原水）多含有各种杂质（如地面水常含有泥沙、腐植质、其他悬游物质、胶体物质及细菌等），这些物质不符合生活饮用水质标准或工业用水标难，必须进行净化。一、水质标准1.生活用水：生活用水应该符合生活饮用水的卫生标推，我国1976年公布的水质标准如下表所示。由表可以看出，水质项目中包括：感官性标准1-4项；化学标准5—12项；毒理学标准为13—20项和生物学标准21—23项。如水质达到表列标准。即满足生活饮用水的卫生标难。2.工业用水：应按生产工艺要求确定，即使同一类用水，其水质要求亦有差别，具体要求由生产工艺提供。二、净水方法—般地面水净水厂的净水工艺流程如所示12435净水工艺流程1、混凝：由一级泵站送来原水，水中含有悬游物、胶体物等杂质，需加入混凝剂（明矾、硫酸亚铁）。经过充分混合，产生凝聚作用，并与水中杂物形成绒毛状絮体，然后进入沉淀池。2、沉淀：在沉淀池中，流速近似为零，絮体沉淀，除去水中杂质，使水澄清。沉淀池类型：平流式、斜管、斜板式沉淀池，后两者沉淀面积大，因而沉淀效率提高很多。2、澄清池：混合反应与沉淀功能在一个池中进行，利用池中有吸附能力的泥渣来澄清水的构筑物。水经沉淀或澄清后，除去大部分杂质。3、过滤处理：经沉淀或沉清后仍含有微小颗粒杂物及细菌等，采用过滤来截流，进—步改善水质。滤池种类：快滤池（滤料：石英砂）4、消毒作用：杀灭病菌，保证饮水卫生。消毒方法：氯、二氧化氯、臭氧、紫外线。余氯：保持管网末稍余氯>0.3mg/L。5、输、配水管网：输水管网：水厂二泵房至城市边缘段的管网，管径大、不变径；配水管网：城区管网：沿程配水、沿程变径；二泵站：保证用户水量、水压和管网水头损失；调蓄构筑物：水塔：调节用水与供水矛盾清水池：调节一、二泵房矛盾6、室外给水管网（1）布置形式：树枝网，环状网（L、C、可靠）（2）在道路位置：非机动车道、人行道、绿地（3）管径：满足消防要求主干道：DN200mm干道：DN150mm支道：DN>=100mm（4）室外消火栓间距：<=120m第2.2节室外排水工程人们在生活和生产活动中产生大量污水，污水中含有很多有害物质，极易腐化发臭，污染环境，危害人们的生活和生产；天然降水，在降落及流行过程中也受到一定的污染，如不及时排泄，也会危害人们的生活和生产。因此污水、雨水必须有系统地收集、排除并进行适当的处理和利用，变废为宝，造福人类。排水工程由排水管网、排水泵站、污水处理厂及处理后的排放设施等部分组成。一、排水体制1、定义：在排除城市污水、工业污水和废水以及自然降水时，管网系统所采用的布置方式。2、分类：排水体制分...
