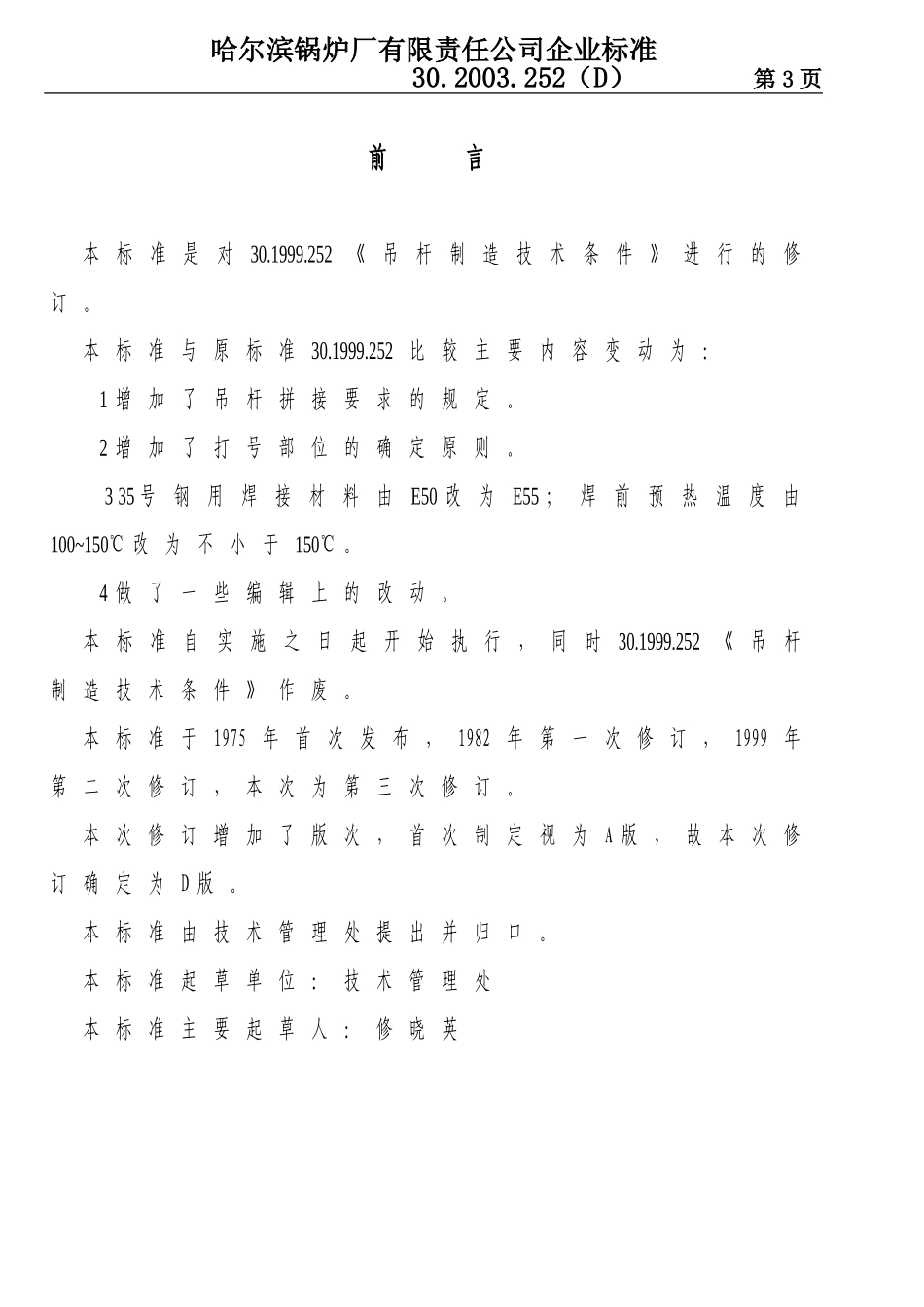

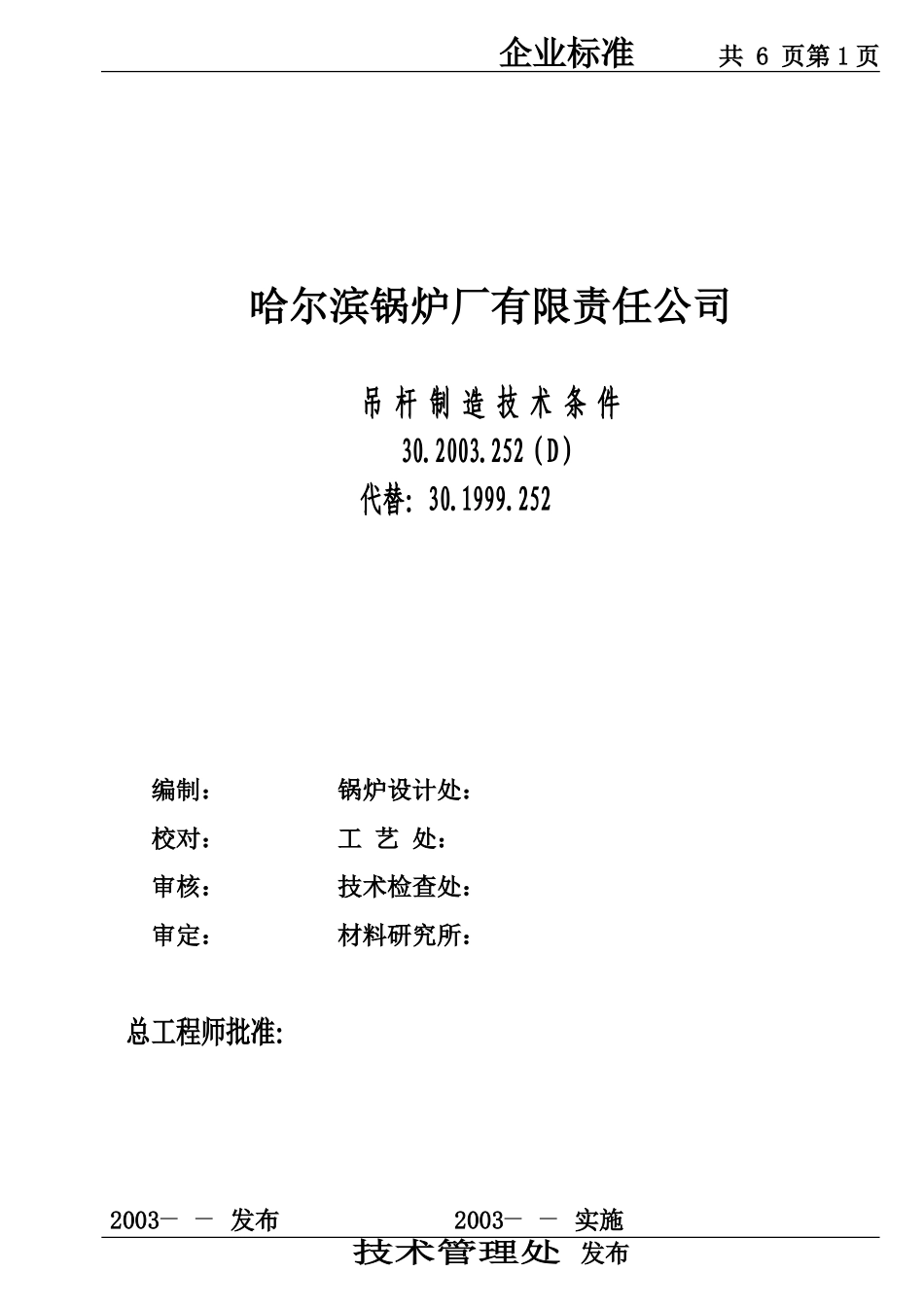

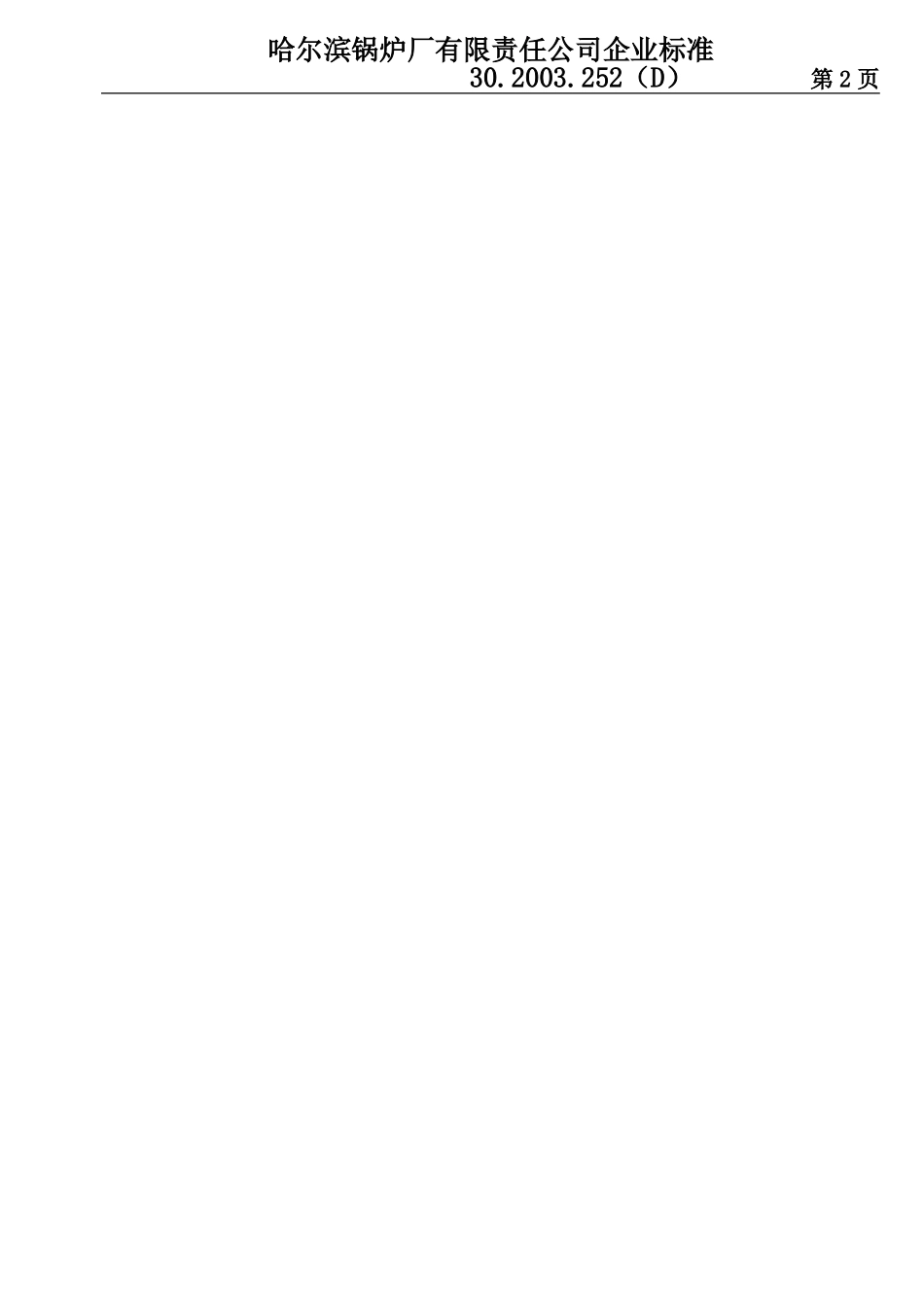

企业标准共6页第1页哈尔滨锅炉厂有限责任公司吊杆制造技术条件30.2003.252（D）代替：30.1999.252编制：锅炉设计处：校对：工艺处：审核：技术检查处：审定：材料研究所：总工程师批准：2003——发布2003——实施技术管理处发布哈尔滨锅炉厂有限责任公司企业标准30.2003.252（D）第2页哈尔滨锅炉厂有限责任公司企业标准30.2003.252（D）第3页前言本标准是对30.1999.252《吊杆制造技术条件》进行的修订。本标准与原标准30.1999.252比较主要内容变动为：1增加了吊杆拼接要求的规定。2增加了打号部位的确定原则。335号钢用焊接材料由E50改为E55；焊前预热温度由100~150℃改为不小于150℃。4做了一些编辑上的改动。本标准自实施之日起开始执行，同时30.1999.252《吊杆制造技术条件》作废。本标准于1975年首次发布，1982年第一次修订，1999年第二次修订，本次为第三次修订。本次修订增加了版次，首次制定视为A版，故本次修订确定为D版。本标准由技术管理处提出并归口。本标准起草单位：技术管理处本标准主要起草人：修晓英哈尔滨锅炉厂有限责任公司企业标准30.2003.252（D）第4页本标准适用于铰链吊杆、锻造吊杆、焊接吊杆及其它类似的吊杆的制造和验收。1材料1.1吊杆、耳板用的材料应符合下表规定，各类吊杆的制造尺寸应符合有关图样的规定。材料牌号203530CrMo20g技术条件GB699GB3077GB7131.2制造吊杆用的圆钢必须逐根进行外观质量检验及尺寸检查。圆钢表面不得有可见的裂纹、结疤、折迭和夹渣等缺陷。若有缺陷，必须清除干净，清除深度应在圆钢公差范围内，且应圆滑过渡。1.3表面质量不合格及不符合相应技术条件规定的材料不得投入生产。2技术要求2.1制造铰链吊杆装置的35号钢吊杆和铰链吊杆一端开口，装配时弯曲并紧密焊接平滑过渡。焊接材料用E55焊条，焊前预热温度不小于150℃。2.2锻造吊杆的力学性能应符合30.2001.089(E)《锅炉锻件技术条件》。检查的项目和检验数量按30.2001.089(E)Ⅱ级。2.3各种吊杆挠度吊杆长度不大于4m时，挠度不大于2mm/m，全长不大于6mm；吊杆长度大于4m时，挠度不大于4mm/m，对于锻造吊杆，全长不大于15mm；对于焊接吊杆，全长不大于20mm。哈尔滨锅炉厂有限责任公司企业标准30.2003.252（D）第5页2.4圆钢和耳板对接焊缝，焊后进行热处理消除应力，然后进行100%磁粉检测，焊缝表面和热影响区应无裂纹、气孔等缺陷。2.5制造尺寸偏差2.5.1吊杆长度偏差L≤3m，△L=±3mm；L＞3m，△L=±5mm。铰链吊杆锻造吊杆注：*大于等于M90锅筒吊杆公差可按图样规定。焊接吊杆其它吊杆哈尔滨锅炉厂有限责任公司企业标准30.2003.252（D）第6页2.5.2锻造吊杆与锻头中心线及吊杆与焊接耳板的中心线纵向偏移：锻造吊杆焊接吊杆2.5.3吊杆中心线与锻头及耳板的中心线倾斜均不得大于1.5mm。锻造吊杆焊接吊杆2.5.4吊杆中心线与锻头或耳板孔中心线的纵向偏移以吊杆端部200mm长度内中心线为基准，偏移不大于1.5mm。锻造吊杆焊接吊杆2.5.5锻头B的尺寸偏差，锻头钻孔后，孔的边缘到锻头哈尔滨锅炉厂有限责任公司企业标准30.2003.252（D）第7页的宽度A、C及厚度S尺寸偏差（如图）不小于图样公称尺寸。2.5.6耳板的宽度和长度偏差为Combinmm。2.6吊杆螺纹的加工按紧固件技术条件30.1999.015规定。螺纹表面粗糙度为。螺纹收尾长度：M30～M39为10mm；M42～M45为11mm；M48～M52为12.5mm；M56～M60为14mm；不小于M64为15mm。2.7圆钢对接焊缝的要求2.7.1吊杆拼接焊缝的坡口型式按企业标准82-7286《焊接吊杆》规定执行，其拼接要求应满足下列规定：当吊杆长度:1m≤l1≤2m时，不允许拼接；当吊杆长度:2m＜l1≤5m时，允许有一条拼接焊缝；当吊杆长度:5m＜l1≤10m时，允许有二条拼接焊缝；吊杆拼接时，其最小拼接长度为1m；外径尺寸小于等于35mm的吊杆不允许拼接。哈尔滨锅炉厂有限责任公司企业标准30.2003.252（D）第8页2.7.2圆钢对接焊缝，对于36mm≤Φ＜150mm的吊杆，焊满后100%超声波检测，按30.2002.265（C）《吊杆对接焊缝超声波检测技术条件》标准验收；对于150mm≤Φ≤300mm的吊杆，焊缝焊到40mm时，做100%射线检测，按30.96.230《熔化焊对接接头射线照相检验规程》Ⅰ级射线检验合格后，再...
