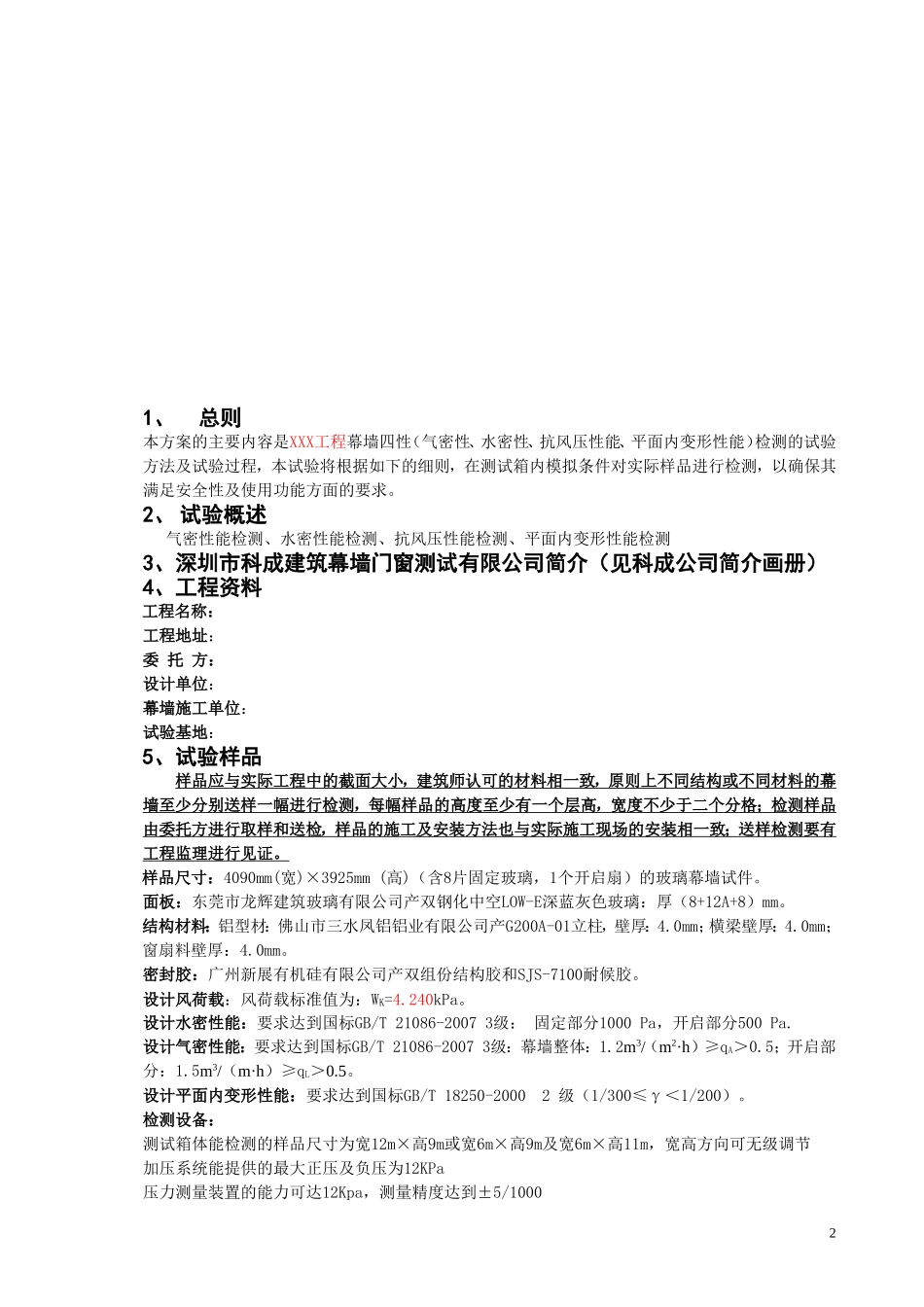

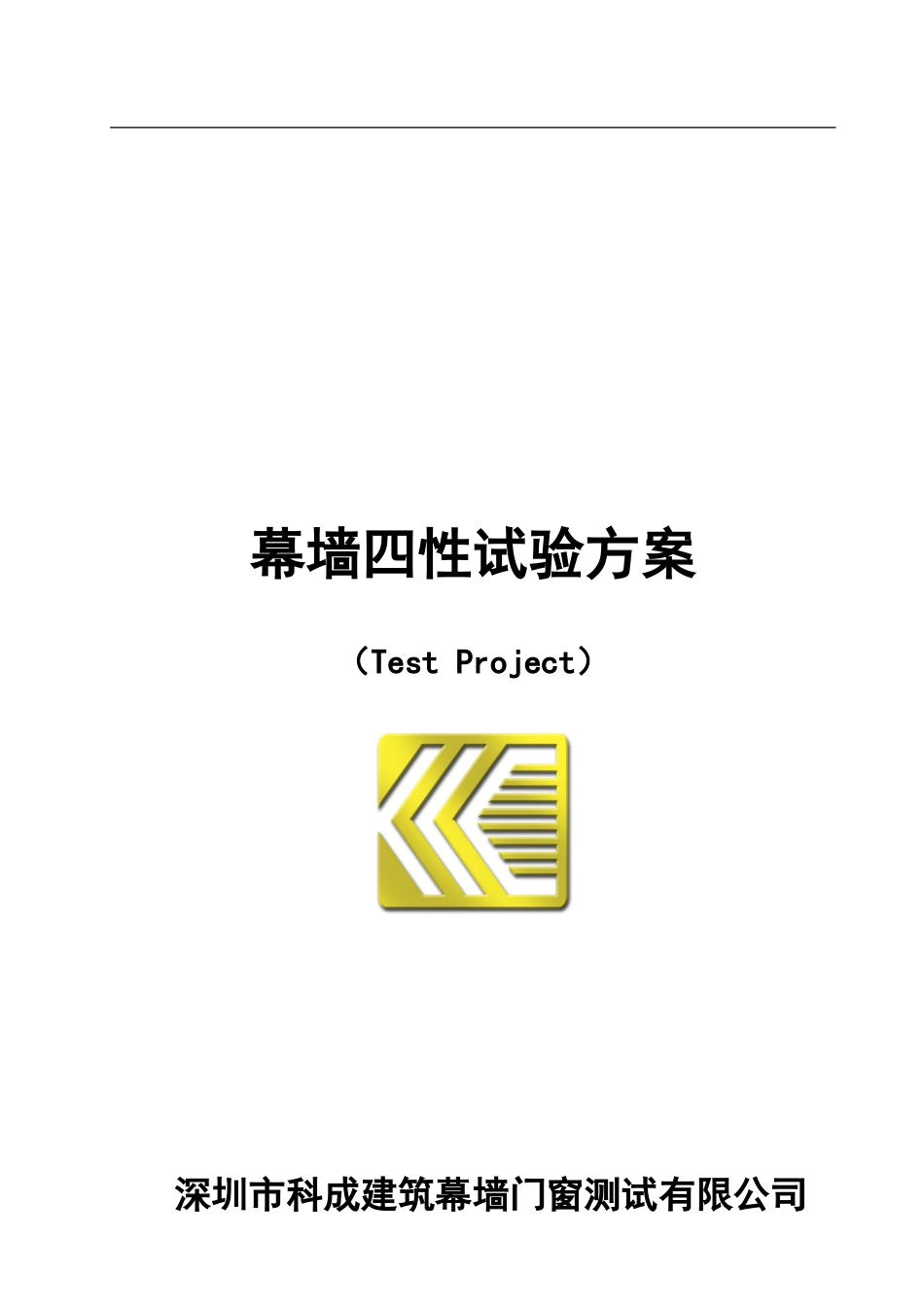

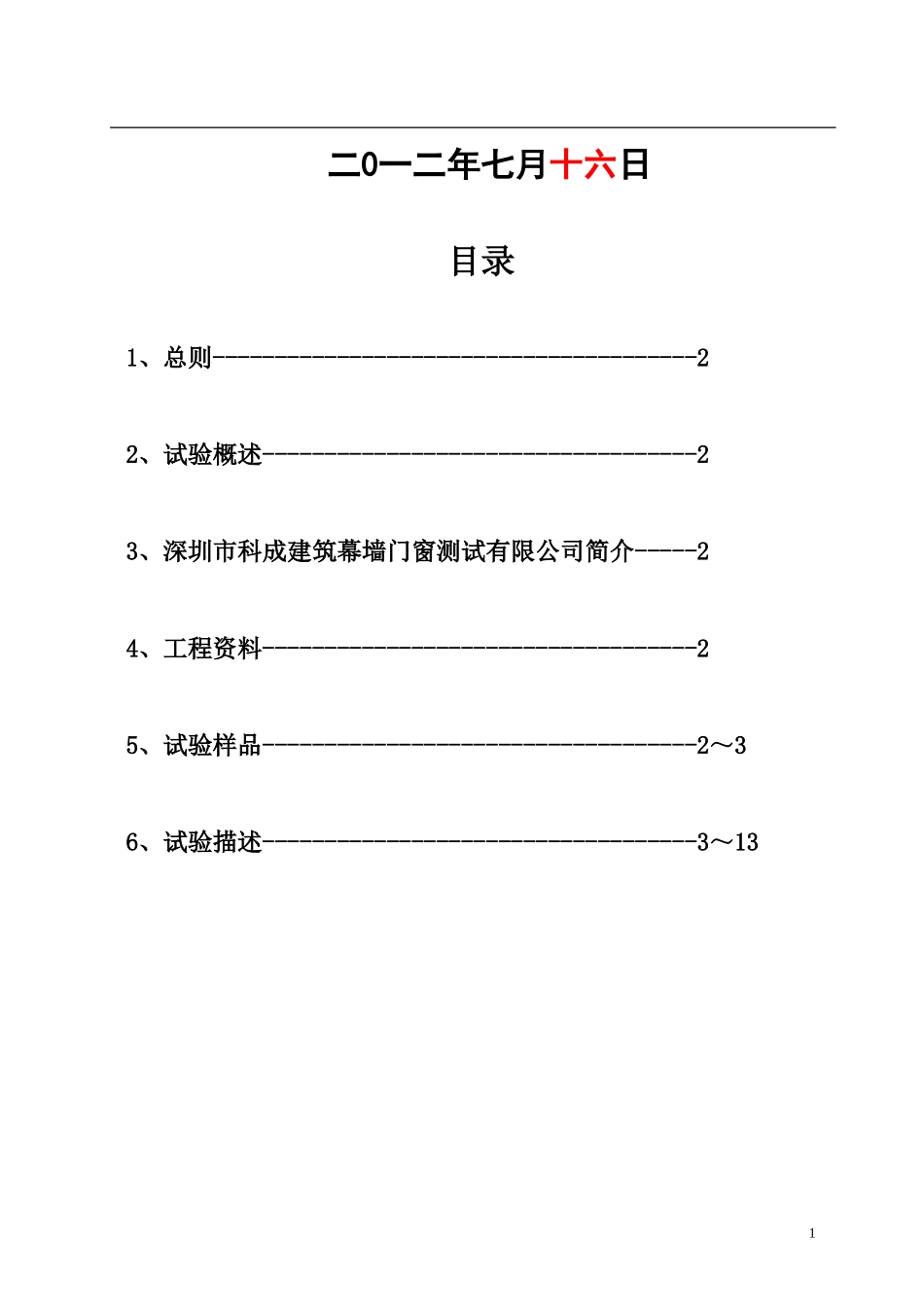

幕墙四性试验方案（TestProject）深圳市科成建筑幕墙门窗测试有限公司二0一二年七月十六日目录1、总则---------------------------------------22、试验概述-----------------------------------23、深圳市科成建筑幕墙门窗测试有限公司简介-----24、工程资料-----------------------------------25、试验样品-----------------------------------2～36、试验描述-----------------------------------3～1311、总则本方案的主要内容是XXX工程幕墙四性（气密性、水密性、抗风压性能、平面内变形性能）检测的试验方法及试验过程，本试验将根据如下的细则，在测试箱内模拟条件对实际样品进行检测，以确保其满足安全性及使用功能方面的要求。2、试验概述气密性能检测、水密性能检测、抗风压性能检测、平面内变形性能检测3、深圳市科成建筑幕墙门窗测试有限公司简介（见科成公司简介画册）4、工程资料工程名称：工程地址：委托方：设计单位：幕墙施工单位：试验基地：5、试验样品样品应与实际工程中的截面大小，建筑师认可的材料相一致，原则上不同结构或不同材料的幕墙至少分别送样一幅进行检测，每幅样品的高度至少有一个层高，宽度不少于二个分格；检测样品由委托方进行取样和送检，样品的施工及安装方法也与实际施工现场的安装相一致；送样检测要有工程监理进行见证。样品尺寸：4090mm(宽)×3925mm(高)（含8片固定玻璃，1个开启扇）的玻璃幕墙试件。面板：东莞市龙辉建筑玻璃有限公司产双钢化中空LOW-E深蓝灰色玻璃：厚（8+12A+8）mm。结构材料：铝型材：佛山市三水凤铝铝业有限公司产G200A-01立柱，壁厚：4.0mm；横梁壁厚：4.0mm；窗扇料壁厚：4.0mm。密封胶：广州新展有机硅有限公司产双组份结构胶和SJS-7100耐候胶。设计风荷载：风荷载标准值为：WK=4.240kPa。设计水密性能：要求达到国标GB/T21086-20073级：固定部分1000Pa，开启部分500Pa.设计气密性能：要求达到国标GB/T21086-20073级：幕墙整体：1.2m3/（m2·h）≥qA＞0.5；开启部分：1.5m3/（m·h）≥qL＞0.5。设计平面内变形性能：要求达到国标GB/T18250-20002级（1/300≤γ＜1/200）。检测设备：测试箱体能检测的样品尺寸为宽12m×高9m或宽6m×高9m及宽6m×高11m，宽高方向可无级调节加压系统能提供的最大正压及负压为12KPa压力测量装置的能力可达12Kpa，测量精度达到±5/10002喷淋供水装置能以2.0～6.0升/分钟/平方米的可调速率进行淋水11路高精度位移测量装置能方便的测量杆件的挠度，测量精度达到±2/1000高精度数字风速测量装置用于测量空气流量本公司的幕墙检测控制系统，采用全电脑自控，对各检测数据进行自动采集、分析、计算、打印。6、试验描述6.1气密性能检测（检测依据为：《建筑幕墙气密、水密、抗风压性能检测方法》（GB/T15227-2007）第4.1条）6.1.1检测项目幕墙试件的气密性能，检测100Pa压力差整体幕墙试件单位面积空气渗透量。6.1.2检测装置检测装置由压力箱、供压系统、电脑测控系统及试件安装系统组成。6.1.3检测方法6.1.3.1检测前准备试件安装完毕后应进行检查，符合设计要求后才可进行检测。检测压差顺序见图1。500▼时间预备加压检测加压预备加压检测加压注：图中符号▼表示将试件的可开启部分开关5次图1检测加压顺序示意图6.1.3.2预备加压在正负压检测前分别施加三个压力脉冲。压力差绝对值为500Pa，持续时间为3s，加压速度宜为100Pa/s。然后待压力回零后开始进行检测。6.1.3.3渗透量的检测6.1.3.3.1附加渗透量的测定充分密封试件上的镶嵌缝隙，然后按照图1逐级加压，每级压力作用时间应大于10s，先逐级加正压，后逐级加负压。记录各级的检测值。3正压力差/Pa负压力差/Pa6.1.3.3.2总渗透量的测定去除试件上所加密封措施后进行检测。检测程序同6.1.3.3.1。6.1.3.3.3固定部分空气渗透量将试件上的可开启部分的开启缝隙密封起来后进行检测。检测程序同6.1.3.3.16.1.4检测值的处理（由电脑自动采集、计算）6.1.4.1计算a)分别计算出正压检测升压和降压过程中在100Pa压差下的两次附加渗透量检测值的平均值、两个总渗透量检测值的平均值，两个固定部分渗透检测值，则100Pa压差下整体幕墙试件（含可开启部...
