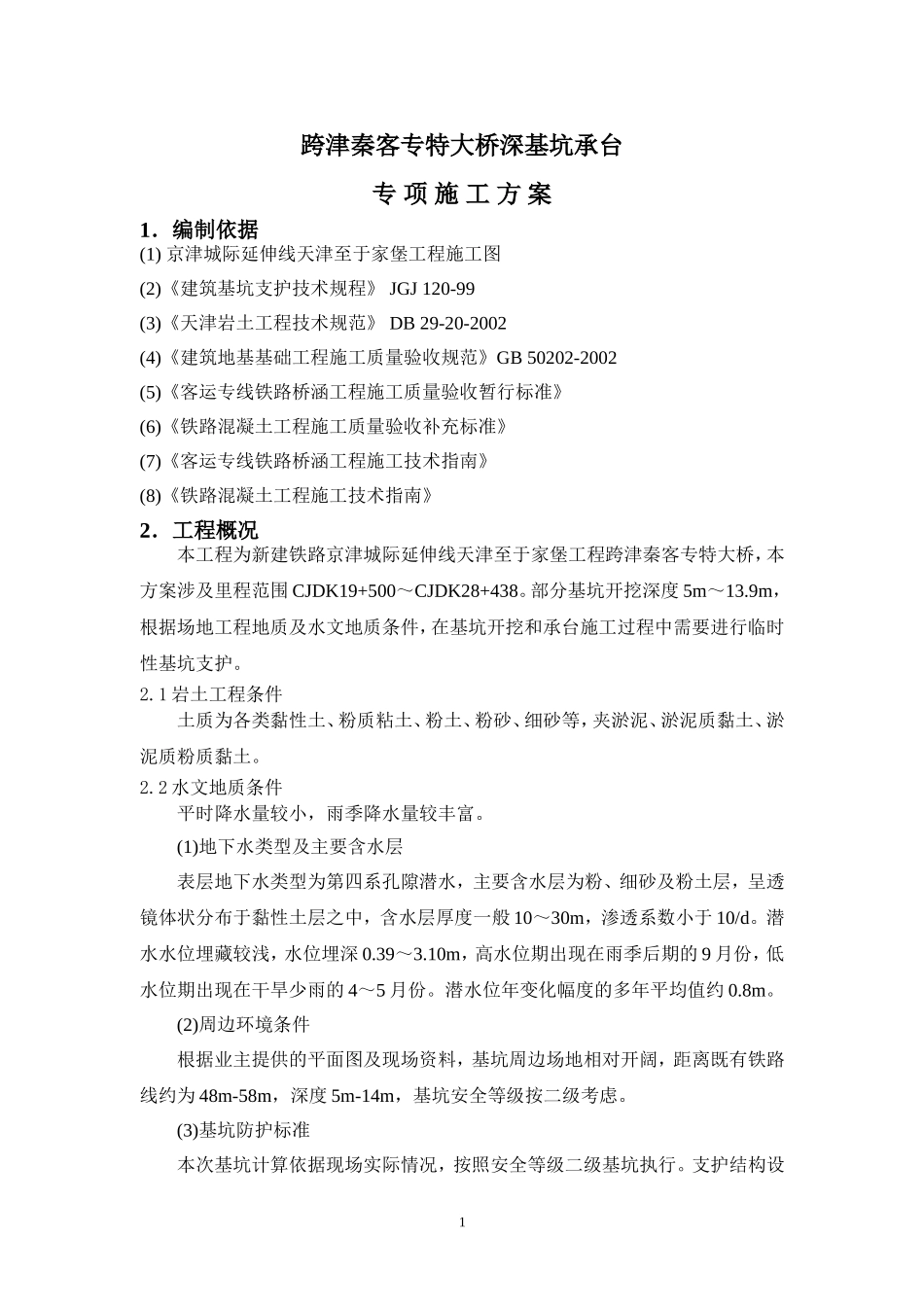

跨津秦客专特大桥深基坑承台专项施工方案1．编制依据(1)京津城际延伸线天津至于家堡工程施工图(2)《建筑基坑支护技术规程》JGJ120-99(3)《天津岩土工程技术规范》DB29-20-2002(4)《建筑地基基础工程施工质量验收规范》GB50202-2002(5)《客运专线铁路桥涵工程施工质量验收暂行标准》(6)《铁路混凝土工程施工质量验收补充标准》(7)《客运专线铁路桥涵工程施工技术指南》(8)《铁路混凝土工程施工技术指南》2．工程概况本工程为新建铁路京津城际延伸线天津至于家堡工程跨津秦客专特大桥，本方案涉及里程范围CJDK19+500～CJDK28+438。部分基坑开挖深度5m～13.9m，根据场地工程地质及水文地质条件，在基坑开挖和承台施工过程中需要进行临时性基坑支护。2.1岩土工程条件土质为各类黏性土、粉质粘土、粉土、粉砂、细砂等，夹淤泥、淤泥质黏土、淤泥质粉质黏土。2.2水文地质条件平时降水量较小，雨季降水量较丰富。(1)地下水类型及主要含水层表层地下水类型为第四系孔隙潜水，主要含水层为粉、细砂及粉土层，呈透镜体状分布于黏性土层之中，含水层厚度一般10～30m，渗透系数小于10/d。潜水水位埋藏较浅，水位埋深0.39～3.10m，高水位期出现在雨季后期的9月份，低水位期出现在干旱少雨的4～5月份。潜水位年变化幅度的多年平均值约0.8m。(2)周边环境条件根据业主提供的平面图及现场资料，基坑周边场地相对开阔，距离既有铁路线约为48m-58m，深度5m-14m，基坑安全等级按二级考虑。(3)基坑防护标准本次基坑计算依据现场实际情况，按照安全等级二级基坑执行。支护结构设1计考虑其结构水平变形、地下水的变化对周边环境的水平与竖向变形的影响。3．深基坑参数表序号墩号承台尺寸承台底标高地面设计标高基坑深度112112.5*8.1*2.5m-11.865m0.762m12.627m212212.5*9.1*2.5m-13.305m0.600m13.905m312312.5*8.1*2.5m-11.744m1.190m12.934m415310.4*7.1*2m-6.457m0.350m6.807m515411*8*2m-9.457m0.380m9.937m615510.4*7.1*2m-6.457m0.400m6.857m715610.4*5*2m-4.457m0.820m5.277m818511*8*2m-7.957m0.830m8.787m918611*8*2m-8.457m0.590m9.047m1018711*8*2m-8.457m0.640m9.097m1120612.5*8.1*2.5m-10.157m0.730m10.887m1220712.5*9.1*2.5m-13.157m0.690m13.847m1320812.5*8.1*2.5m-10.157m0.780m10.937m1423311*8*2m-8.828m0.160m8.988m1523411*8*2m-8.893m0.111m9.003m.1623511*8*2m-8.958m0.450m9.408m1725611*8*2m-9.270m0.399m9.669m1825711*8*2m-9.335m-1.564m7.771m1925811*8*2m-9.397m-1.878m7.519m2030811*8*2m-9.737m0.608m10.345m2130911*8*2m-9.737m0.608m10.345m2231011*8*2m-9.737m0.612m10.349m2333810.4*7.1*2m-8.777m0.455m9.232m2437511*8*2m-7.966m0.889m8.855m4．钢板桩支护方案设计4.1钢板桩的选用根据工程所在地周边环境、地质情况等特点，结合钢板桩的特性、施工方法等方面进行考虑，选用拉森Ⅳ号钢板桩，拉森Ⅳ型钢板桩宽度适中，抗弯性能好。4.2计算拉森桩入土深度根据钢板桩入土的深度，按单锚浅埋板桩计算，假定上端为简支，下端为自由支承。这种板桩相当于单跨简支梁，作用在桩后为主动土压力，作用在桩前为被动土压力，压力坑底以下的土重度不考虑浮力影响。4.3钢板桩稳定性验算板桩入土深度除保证本身的稳定性外，还应保证基坑底部在施工期间不会出现隆起和管涌现象。详见附件1基坑支护计算单。25．施工方案5.1总体施工技术方案根据基坑的不同深度和承台尺寸采用不同的支护类型，见表5.1。表5.1基坑支护类型序号基坑深度钢板桩长度钢板桩接长方式支撑类型围堰尺寸适用承台15m≤h＜9m15m15m三道围檩、支撑11.2m*14m8m*11m29m≤h≤10m18m12m+6m三道围檩、支撑11.2m*14m8m*11m310m＜h≤12m21m15m+6m12m+9m四道围檩、支撑12m*16m8.1m*12.5m412m＜h≤14m24m15m+9m五道围檩、支撑12m*16m9.1m*12.5m钢板桩采用等强度焊接接长，焊接时先对焊或将接口补焊合缝，再焊加强板相邻板桩接长缝相互错开。插打钢板桩前，原地面下降1m，边开挖边布置围檩以及支撑，第一层围檩采用双层350*350mmH型钢，距原地面1.5m，第二、第三层、第四层、第五层围檩采用双层350*350mmH型钢，间距参照设计图...
