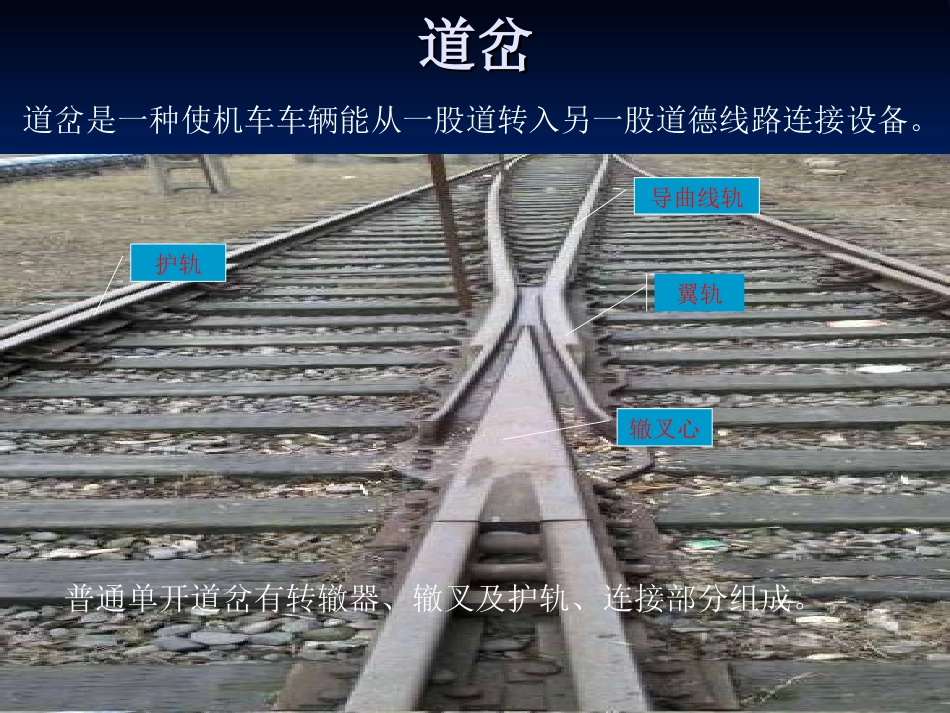

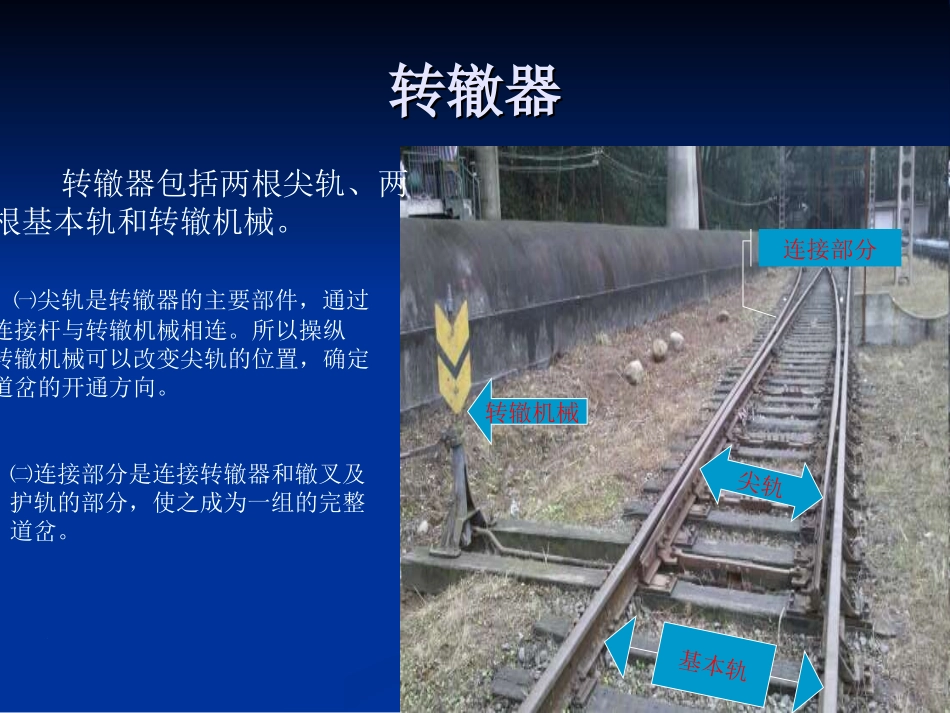

铁道概论制作:学号:班级:道岔道岔道岔是一种使机车车辆能从一股道转入另一股道德线路连接设备。辙叉心翼轨护轨导曲线轨普通单开道岔有转辙器、辙叉及护轨、连接部分组成。转辙器转辙器转辙器包括两根尖轨、两根基本轨和转辙机械。㈠尖轨是转辙器的主要部件,通过连接杆与转辙机械相连。所以操纵转辙机械可以改变尖轨的位置,确定道岔的开通方向。基本轨转辙机械尖轨连接部分㈡连接部分是连接转辙器和辙叉及护轨的部分,使之成为一组的完整道岔。轨枕钢筋混凝土轨枕木枕轨枕的作用是支持钢轨,并将钢轨传来的压力传递给道床,同时可保持钢轨的位置和轨距。联结零件1.接头联结零件:双头夹板、螺栓、螺帽、和弹性垫圈等。2.中间联结零件:①木枕:普通道钉和垫板。②钢筋混凝土枕:Ⅰ.扣板式Ⅱ.拱形弹片式Ⅲ.Ω型弹条式道钉,垫板双头夹板道床道床道床是铺设在路基面上的石砟(道砟)垫层。主要作用是支承轨枕,把轨枕上部的压力均匀的传递到路基;并固定轨枕的位置,阻止轨枕的纵向或横向移动;缓和机车车辆轮对对钢轨的冲击道床谢谢
