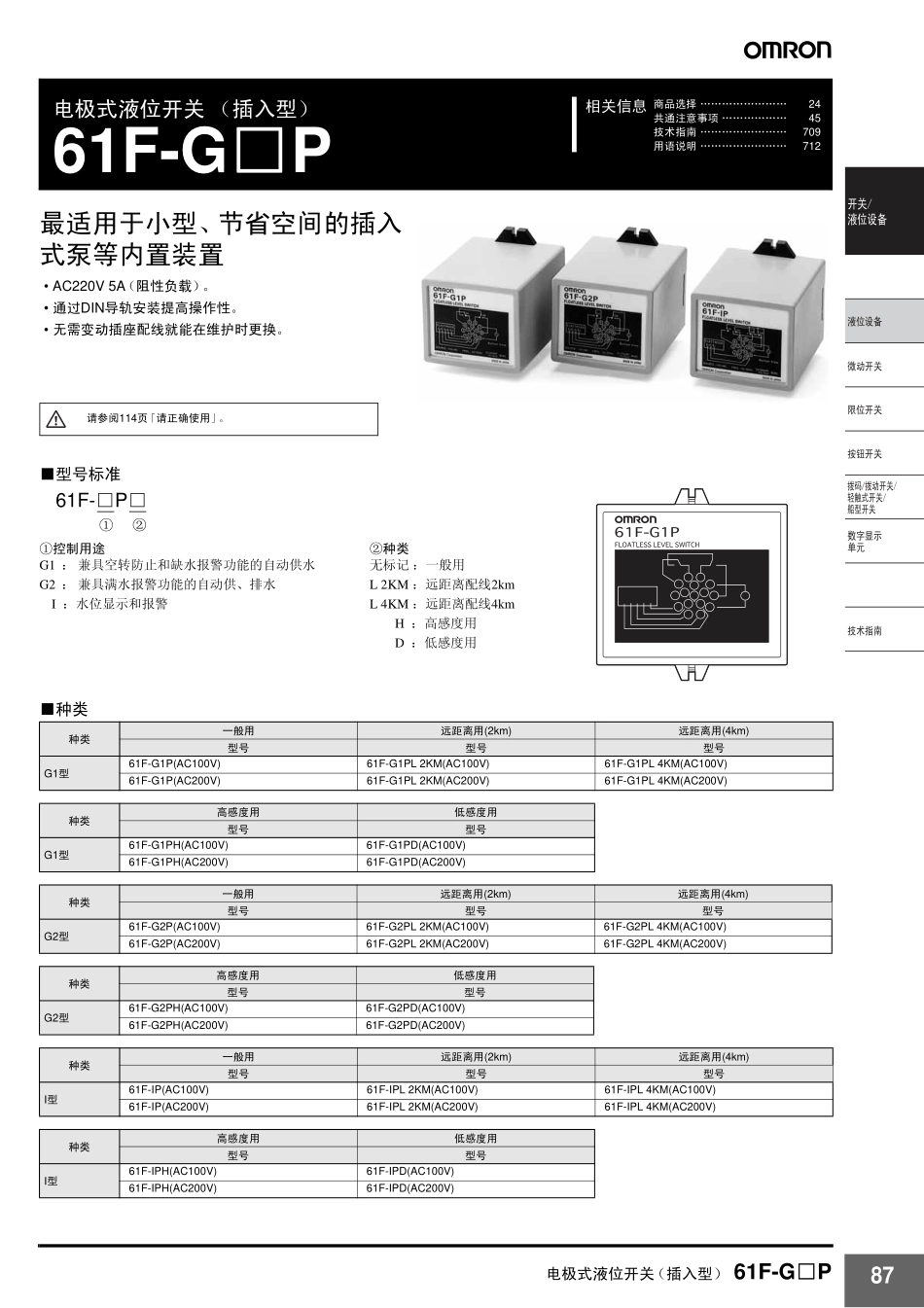

电极式液位开关（插入型）61F-G□P87���������������������������������������������������商品选择……………………24共通注意事项………………45技术指南……………………709用语说明……………………712相关信息电极式液位开关（插入型）61F-G□P最适用于小型、节省空间的插入式泵等内置装置•AC220V5A（阻性负载）。•通过DIN导轨安装提高操作性。•无需变动插座配线就能在维护时更换。请参阅114页「请正确使用」。■型号标准61F-□P□①②■种类①控制用途②种类G1：兼具空转防止和缺水报警功能的自动供水G2：兼具满水报警功能的自动供、排水I：水位显示和报警无标记：一般用L2KM：远距离配线2kmL4KM：远距离配线4kmH：高感度用D：低感度用种类一般用远距离用(2km)远距离用(4km)型号型号型号G1型61F-G1P(AC100V)61F-G1PL2KM(AC100V)61F-G1PL4KM(AC100V)61F-G1P(AC200V)61F-G1PL2KM(AC200V)61F-G1PL4KM(AC200V)种类高感度用低感度用型号型号G1型61F-G1PH(AC100V)61F-G1PD(AC100V)61F-G1PH(AC200V)61F-G1PD(AC200V)种类一般用远距离用(2km)远距离用(4km)型号型号型号G2型61F-G2P(AC100V)61F-G2PL2KM(AC100V)61F-G2PL4KM(AC100V)61F-G2P(AC200V)61F-G2PL2KM(AC200V)61F-G2PL4KM(AC200V)种类高感度用低感度用型号型号G2型61F-G2PH(AC100V)61F-G2PD(AC100V)61F-G2PH(AC200V)61F-G2PD(AC200V)种类一般用远距离用(2km)远距离用(4km)型号型号型号I型61F-IP(AC100V)61F-IPL2KM(AC100V)61F-IPL4KM(AC100V)61F-IP(AC200V)61F-IPL2KM(AC200V)61F-IPL4KM(AC200V)种类高感度用低感度用型号型号I型61F-IPH(AC100V)61F-IPD(AC100V)61F-IPH(AC200V)61F-IPD(AC200V)电极式液位开关（插入型）61F-G□P88�����������������������������������������������������■额定值/性能●标准型注.型号的□内为G、G1、G2及I。＊1.使用已进行全绝缘处理的600V0.75mm23芯橡皮绝缘软电缆时的数值，如果线径太粗（或者芯线数太多），线路的杂散电容就会过大，该距离应变短。详情请参阅第114页的「●电极电路的配线距离缩短」。＊2.绝缘电阻、耐压指的是电源端子和电极端子间、电源端子和接点端子间、电极端子和接点端子间的数值。请参阅第114页的「请正确使用」。＊3.约15kΩ以下也可以使用，但有可能发生复位不良。■内部连接图＊高灵敏度61F-G□PH采用提前动作方式，附加电源电压后内置继电器一旦在a接点处动作后便会跟同控制对象的液位。类型项目一般用61F-□P远距离用61F-□PL2KM（2km用）61F-□PL4KM（4km用）高感度用61F-□PH低高感度用61F-□PD控制对象、使用条件一般的净水、污水一般的净水、污水水泵室和水槽间、供水槽和接水槽之间距离长的情况，需要进行远程操作的情况等蒸馏水等固有电阻高的液体盐水、污水、酸性液体、碱性液体等固有电阻低的液体额定电压AC100或200V50/60Hz（共用）允许电压变化范围额定电压的85～110％电极间电压AC8VAC24VAC8V电极间电流AC约1mA以下AC约0.4mA以下AC约1.2mA以下功率消耗约6.4VA电极间动作电阻（建议值）0～约4kΩ0～1.8kΩ（2km用）0～0.7kΩ（4km用）约15k～约70kΩ＊30～约1.8kΩ电极间复位电阻（建议值）约15kΩ～∞Ω4k～∞Ω（2km用）2.5k～∞Ω（4km用）约300k～∞Ω约5k～∞Ω响应时间动作时80ms以下复位时160ms以下使用电缆的长度＊11km以下2km以下、4km以下50m以下1km以下输出AC200V5A（阻性负载）、AC200V2A（感性负载cosφ=0.4）使用环境温度-10～＋55℃使用环境湿度45～85%RH绝缘电阻＊2100MΩ以上（DC500V兆欧表）耐压＊2AC2,000V50/60Hz1min寿命电气寿命50万次以上，机械寿命500万次以上重量约495g61F-G1P、-G1PL、-G1PD61F-G1PH＊61F-G2P、-G2PL、-G2PD61F-G2PH＊61F-IP、-IPL、-IPD61F-IPH＊8915101112341257����AC100V�200V24V����24V8VU1U1U2U2U1614U28915101112341257����AC100V�200V24V����24V8VU1U1U2U2U1614U2891510111234125724V24V8VU1U2U2U1614U2��������AC100V�200V891510111234125724V24V8VU1U2...
