欧姆龙PLC的数据存储格式VIP专享

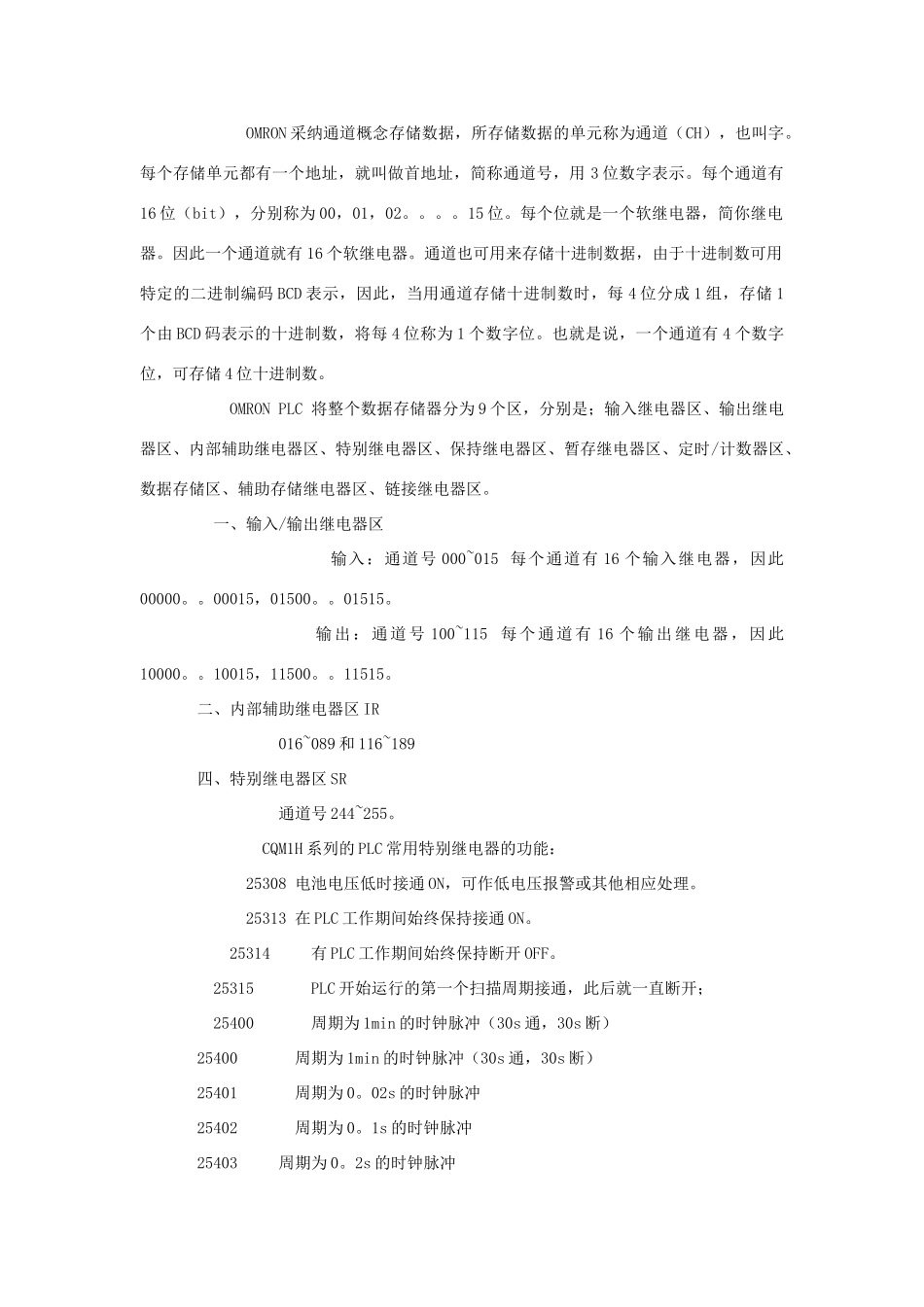

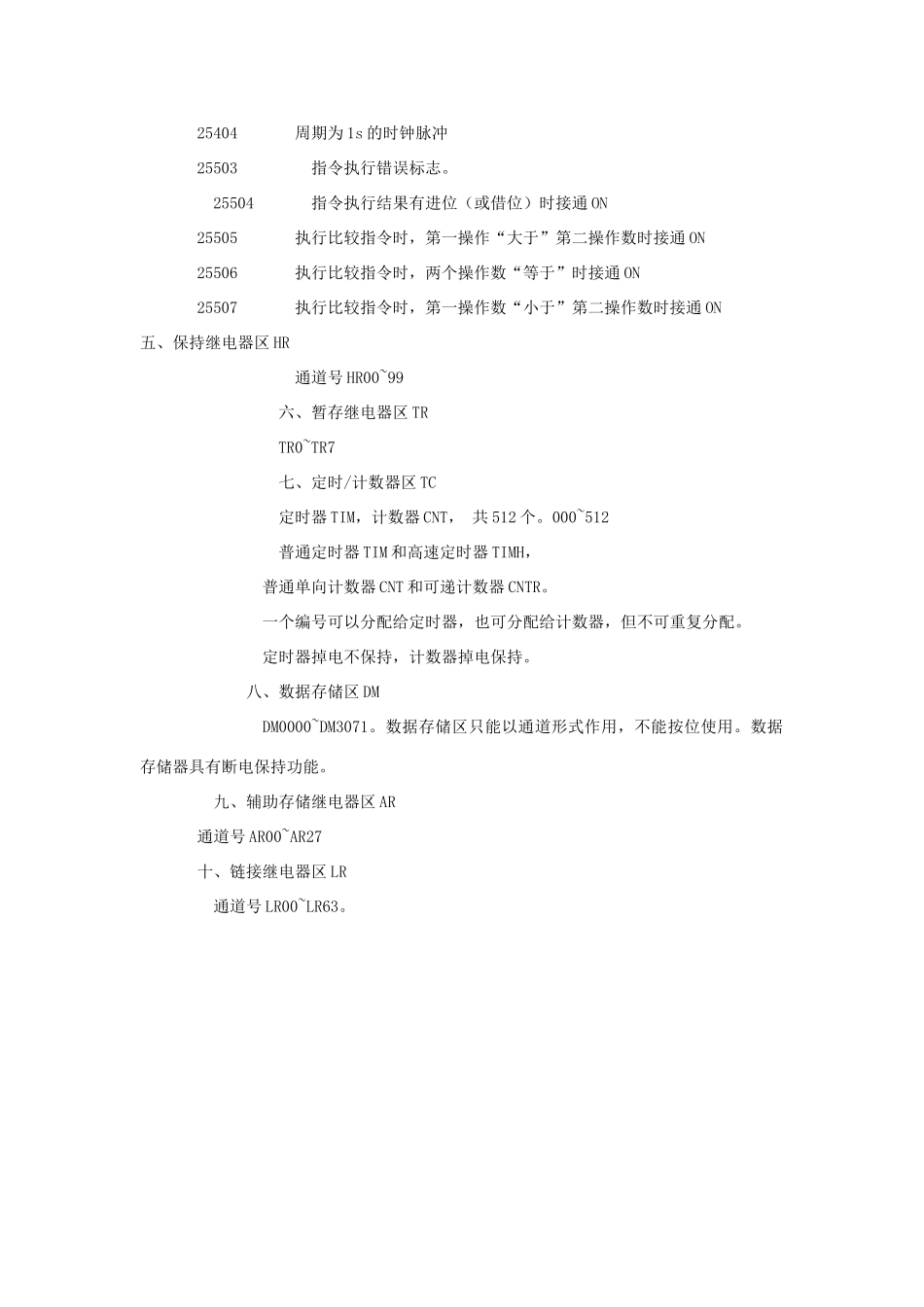

OMRON 采纳通道概念存储数据，所存储数据的单元称为通道（CH），也叫字。每个存储单元都有一个地址，就叫做首地址，简称通道号，用 3 位数字表示。每个通道有16 位（bit），分别称为 00，01，02。。。。15 位。每个位就是一个软继电器，简你继电器。因此一个通道就有 16 个软继电器。通道也可用来存储十进制数据，由于十进制数可用特定的二进制编码 BCD 表示，因此，当用通道存储十进制数时，每 4 位分成 1 组，存储 1个由 BCD 码表示的十进制数，将每 4 位称为 1 个数字位。也就是说，一个通道有 4 个数字位，可存储 4 位十进制数。 OMRON PLC 将整个数据存储器分为 9 个区，分别是；输入继电器区、输出继电器区、内部辅助继电器区、特别继电器区、保持继电器区、暂存继电器区、定时/计数器区、数据存储区、辅助存储继电器区、链接继电器区。 一、输入/输出继电器区 输入：通道号 000~015 每个通道有 16 个输入继电器，因此00000。。00015，01500。。01515。 输出：通道号 100~115 每个通道有 16 个输出继电器，因此10000。。10015，11500。。11515。 二、内部辅助继电器区 IR 016~089 和 116~189 四、特别继电器区 SR 通道号 244~255。 CQM1H 系列的 PLC 常用特别继电器的功能： 25308 电池电压低时接通 ON，可作低电压报警或其他相应处理。 25313 在 PLC 工作期间始终保持接通 ON。 25314 有 PLC 工作期间始终保持断开 OFF。 25315 PLC 开始运行的第一个扫描周期接通，此后就一直断开； 25400 周期为 1min 的时钟脉冲（30s 通，30s 断） 25400 周期为 1min 的时钟脉冲（30s 通，30s 断） 25401 周期为 0。02s 的时钟脉冲 25402 周期为 0。1s 的时钟脉冲 25403 周期为 0。2s 的时钟脉冲 25404 周期为 1s 的时钟脉冲 25503 指令执行错误标志。 25504 指令执行结果有进位（或借位）时接通 ON 25505 执行比较指令时，第一操作“大于”第二操作数时接通 ON 25506 执行比较指令时，两个操作数“等于”时接通 ON 25507 执行比较指令时，第一操作数“小于”第二操作数时接通 ON五、保持继电器区 HR 通道号 HR00~99 六、暂存继电器区 TR TR0~TR7 七、定时/计数器区 TC 定时器 TIM，计数器 CNT， 共 512 个。000~512 普通定时器 TIM 和高速定时器 TIMH， 普通单向计数器 CNT 和可递计数器 CNTR。 一个编号可以分配给定时器，也可分配给计数器，但不可重复分配。 定时器掉电不保持，计数器掉电保持。 八、数据存储区 DM DM0000~DM3071。数据存储区只能以通道形式作用，不能按位使用。数据存储器具有断电保持功能。 九、辅助存储继电器区 AR 通道号 AR00~AR27 十、链接继电器区 LR 通道号 LR00~LR63。
