欧姆龙CX-configuratorFDT-PROFIBUS组态软件使用手册VIP专享

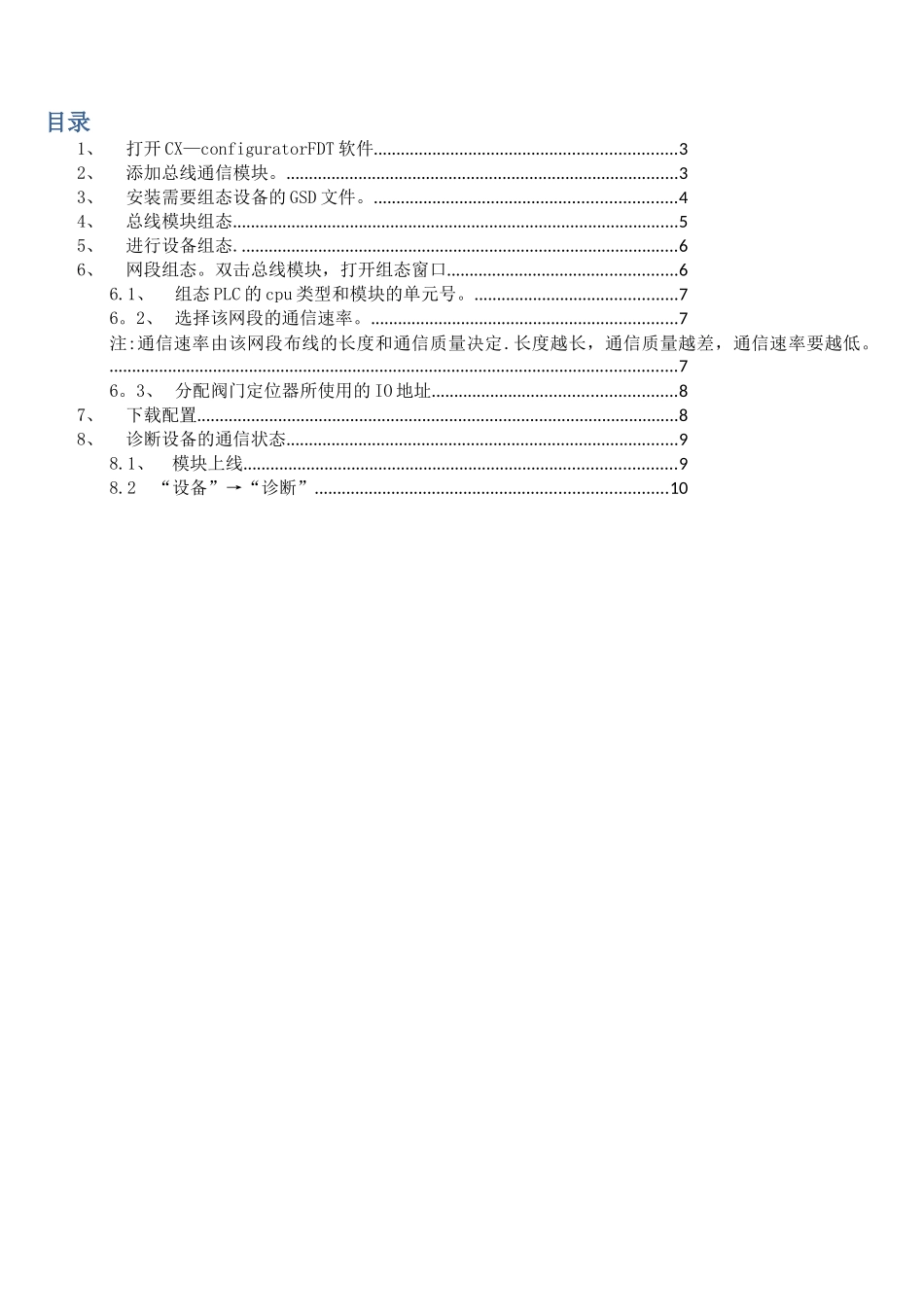

欧姆龙 CX—configuratorFDT PROFIBUS 组态软件使用手册目录1、打开 CX—configuratorFDT 软件...................................................................32、添加总线通信模块。.......................................................................................33、安装需要组态设备的 GSD 文件。...................................................................44、总线模块组态...................................................................................................55、进行设备组态..................................................................................................66、网段组态。双击总线模块，打开组态窗口...................................................66.1、组态 PLC 的 cpu 类型和模块的单元号。.............................................76。2、 选择该网段的通信速率。....................................................................7注:通信速率由该网段布线的长度和通信质量决定.长度越长，通信质量越差，通信速率要越低。..............................................................................................................................76。3、 分配阀门定位器所使用的 IO 地址......................................................87、下载配置...........................................................................................................88、诊断设备的通信状态.......................................................................................98.1、 模块上线................................................................................................98.2 “设备”→“诊断”..............................................................................101、打开 CX-configuratorFDT 软件2、添加总线通信模块.打开后默认会生成一个工程,右击“我的网络”→“添加”→选择总线摸块的型号，这里我们以大型 PLC 系列的 CS1W-PRM21 为例.创建好后的模块3、安装需要组态设备的 GSD 文件。注：所有要挂在该网段下的设备都需要有对应的 GSD 文件，同种型号的设备只需要一种 GSD 文件即可；安装GSD 文件后才能进行组态.安装方法：“视图”→“...
