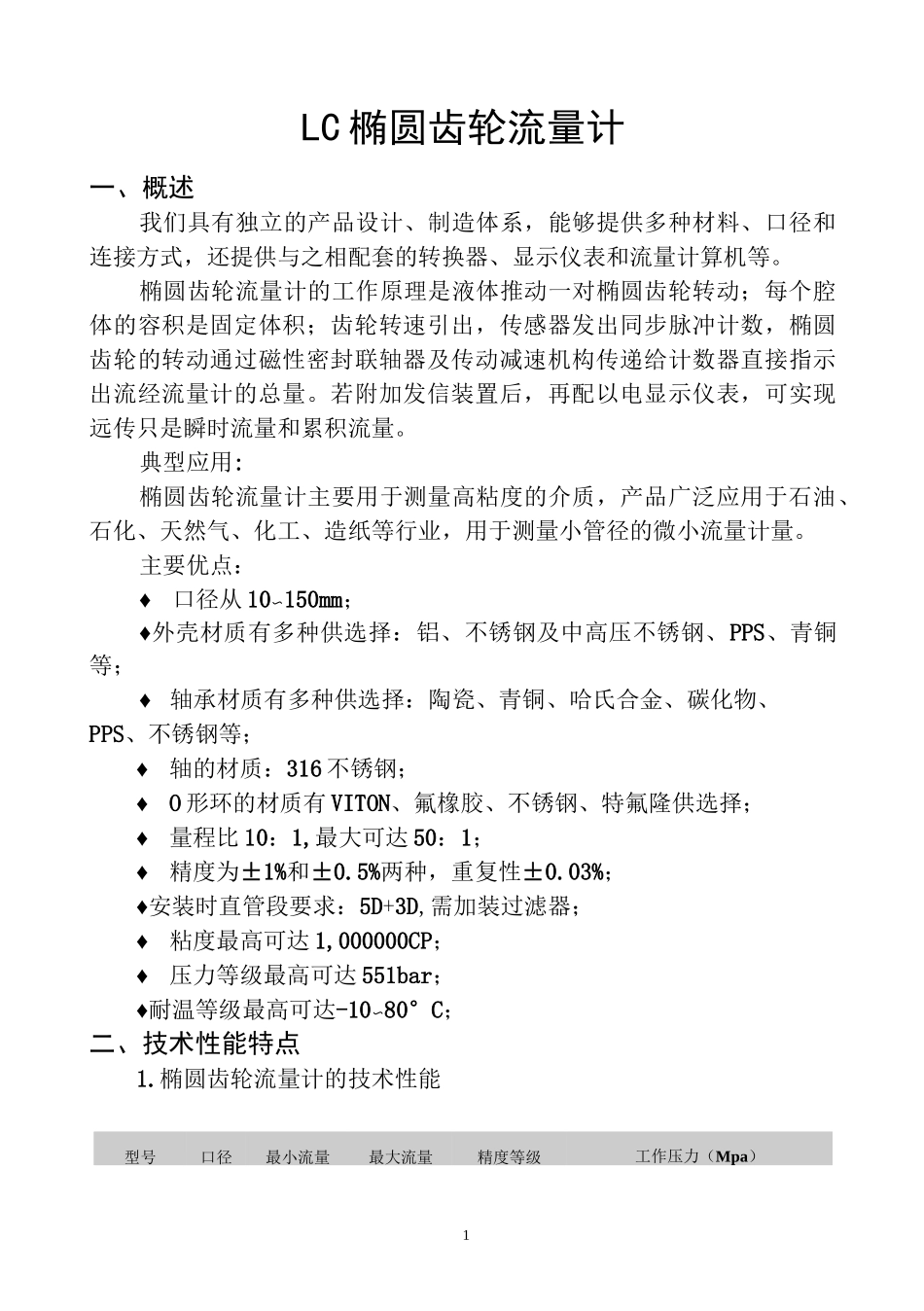

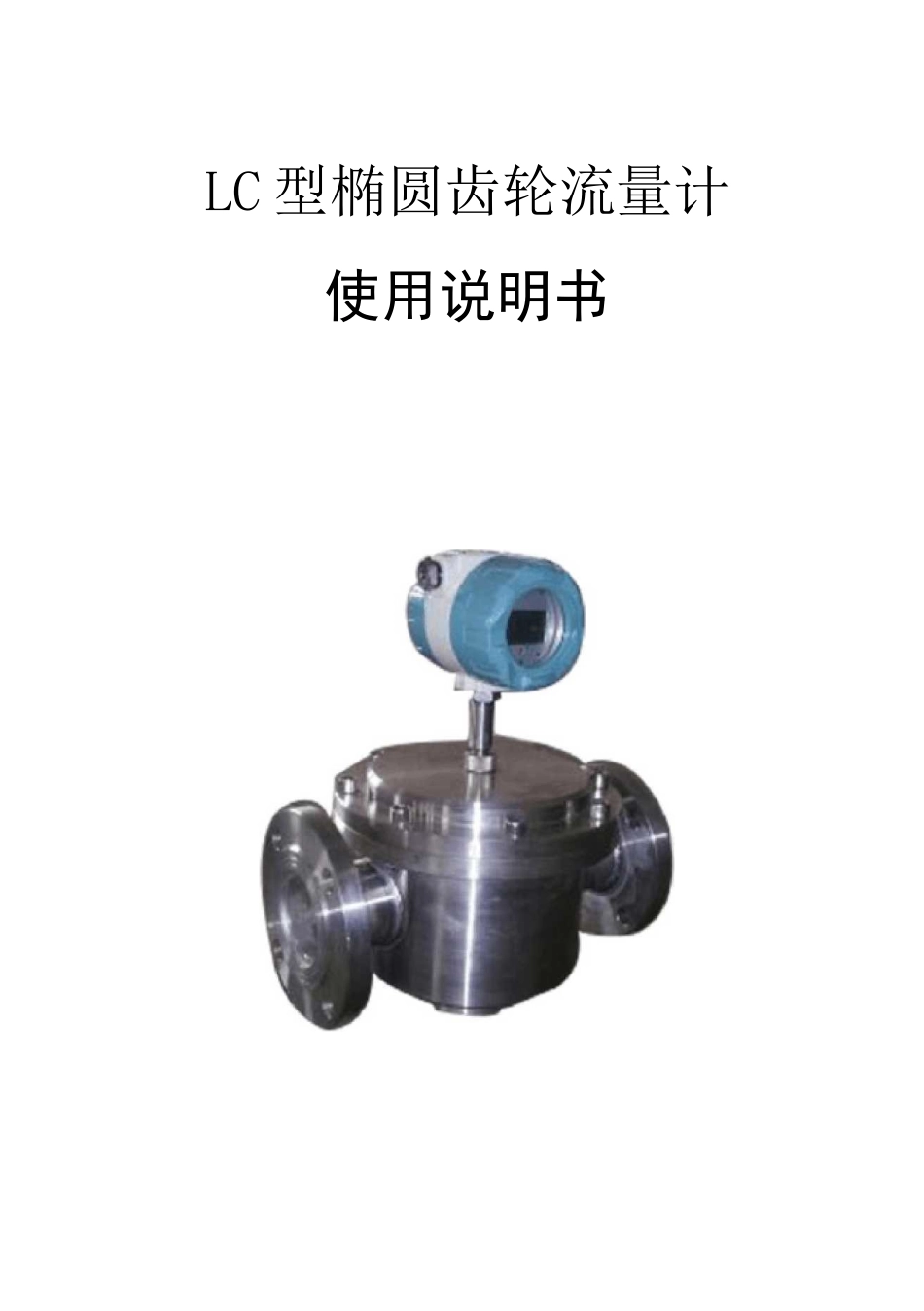

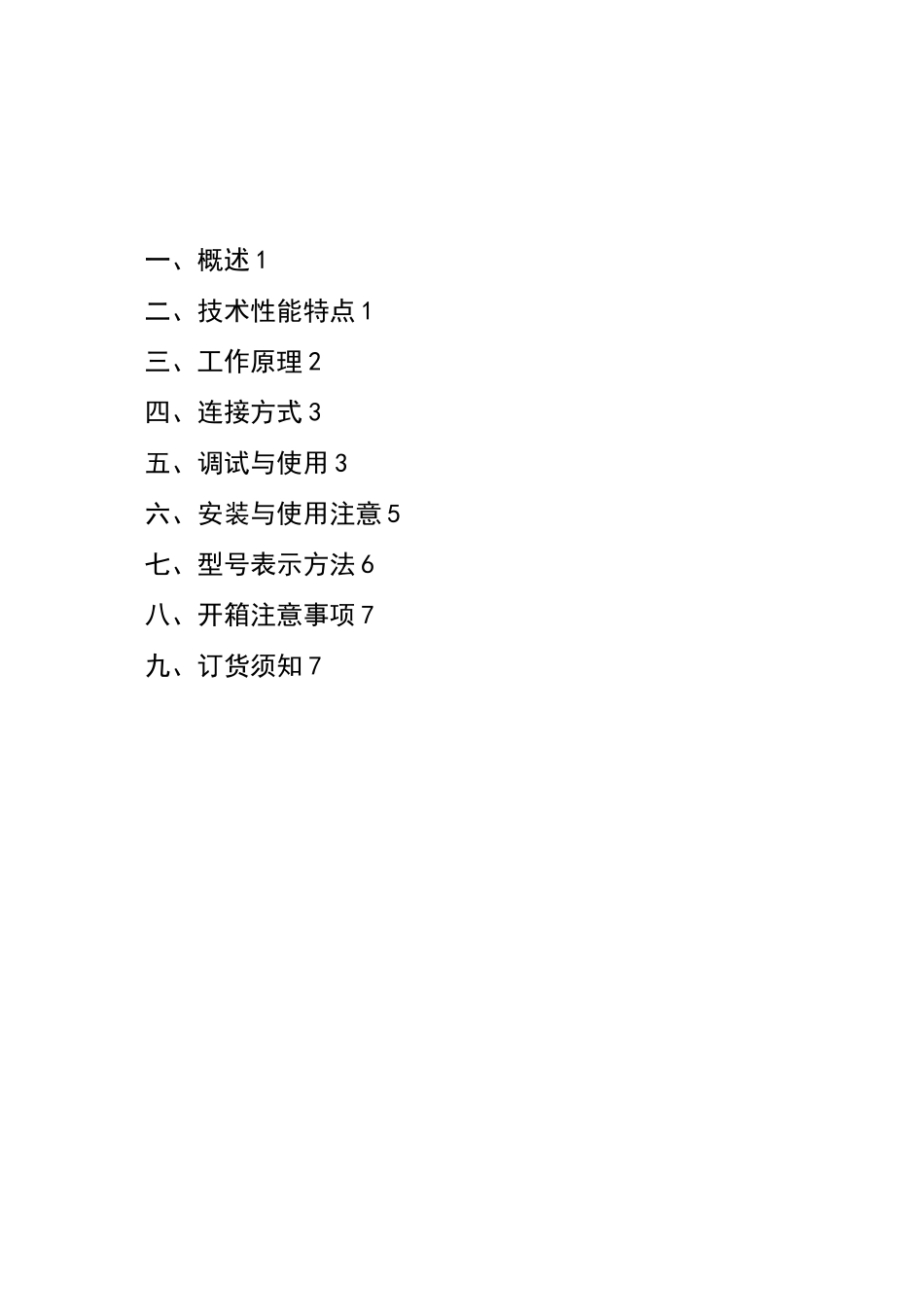

LC型椭圆齿轮流量计使用说明书一、概述1二、技术性能特点1三、工作原理2四、连接方式3五、调试与使用3六、安装与使用注意5七、型号表示方法6八、开箱注意事项7九、订货须知71LC椭圆齿轮流量计一、概述我们具有独立的产品设计、制造体系，能够提供多种材料、口径和连接方式，还提供与之相配套的转换器、显示仪表和流量计算机等。椭圆齿轮流量计的工作原理是液体推动一对椭圆齿轮转动；每个腔体的容积是固定体积；齿轮转速引出，传感器发出同步脉冲计数，椭圆齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的总量。若附加发信装置后，再配以电显示仪表，可实现远传只是瞬时流量和累积流量。典型应用:椭圆齿轮流量计主要用于测量高粘度的介质，产品广泛应用于石油、石化、天然气、化工、造纸等行业，用于测量小管径的微小流量计量。主要优点：♦口径从10〜150mm；♦外壳材质有多种供选择：铝、不锈钢及中高压不锈钢、PPS、青铜等；♦轴承材质有多种供选择：陶瓷、青铜、哈氏合金、碳化物、PPS、不锈钢等；♦轴的材质：316不锈钢；♦O形环的材质有VITON、氟橡胶、不锈钢、特氟隆供选择；♦量程比10：1,最大可达50：1；♦精度为±1%和±0.5%两种，重复性±0.03%；♦安装时直管段要求：5D+3D,需加装过滤器；♦粘度最高可达1,000000CP；♦压力等级最高可达551bar；♦耐温等级最高可达-10〜80°C；二、技术性能特点1.椭圆齿轮流量计的技术性能型号口径最小流量最大流量精度等级工作压力（Mpa）2LC—880.040.4LC—15150.161.5LC—20200.33LC—25250.66LC—40401.515LC—50502.424LC—8080660LC—10010010100LC—150150121201.6,2.5,4.0,6.42•椭圆齿轮流量计的特点流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。椭圆齿轮流量计计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体（固体颗粒会将齿轮卡死,以致无法测量流量）。如果被测液体介质中夹杂有气体时，也会引起测量误差。椭圆齿轮流量计是容积式流量计的一种，用于精密的连续或间断的测量管道中液体的流量或瞬时流量.它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。三、工作原理椭圆齿轮流量计的工作原理椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳（计量室）所构成，如下图所示：四、连接方式0.5,0.2椭圆•出二幢lU-gmi耳匹鼻GNDrtftH4.-2DrnAf>KI12-24V12V£24V«9ZHGHDF-OUT鼻并愉扎IS3探椭圆齿轮连接（LC—口N型、LC—口A型）1.基本型LC-口型；“24v+”（红色线）接DC24v正端；“电源负：（白色线）接DC24v负端；“脉冲”（黄色线）接二次表脉冲输入端。2.防爆型LWGY—口N型，见图8。3.LC—口A型，见图9。Sia£9探智能椭圆齿轮流量计（LC—口径C型）五、调试与使用LC—口N型椭圆齿轮流量计基本型椭圆齿轮流量计出厂前已进行了标定与调整，无需调试传感器与二次显示仪表连接：首先核对传感器的输出特性（输出脉频率范围、幅值、脉宽等）与显示仪表输入特性是否相配。按照传感器的仪表系数设定显示仪表的参数设置。核对传感器电源和线制，以及阻抗匹配。还要考虑传感器的前置放大器防电磁干扰，如在室外还应采取防雨“申•皿樹斗TT电北■出4淋等措施。传输电缆通常用带屏蔽和防护套的双芯或三芯通信电缆，有效截面积1.25-2mm2多股铜钱，屏蔽线只能一端接地，最好在显示仪表端接地，尽可能用一根完整的电缆（即中间不接续），电缆最好装入金属管里，以避免机械损伤，该金属管如同时装入另一电缆，则该电缆输送最大功率不能大于本仪表流量信号电缆输送最小功率10倍。传输电缆的路径不应与动力电源线平行，也不要敷设在动力电源线集中的区域，以避免电磁场的干扰。LC—口A型椭圆齿轮流量计根据客户的订货要求，A型椭圆齿轮流量计的流量输出零点和满度值在出厂前已经调试好。在流量计运行后，如果现场需要对流量计的零点输出进行调整，按以下方法进行：关闭流量计管道...
