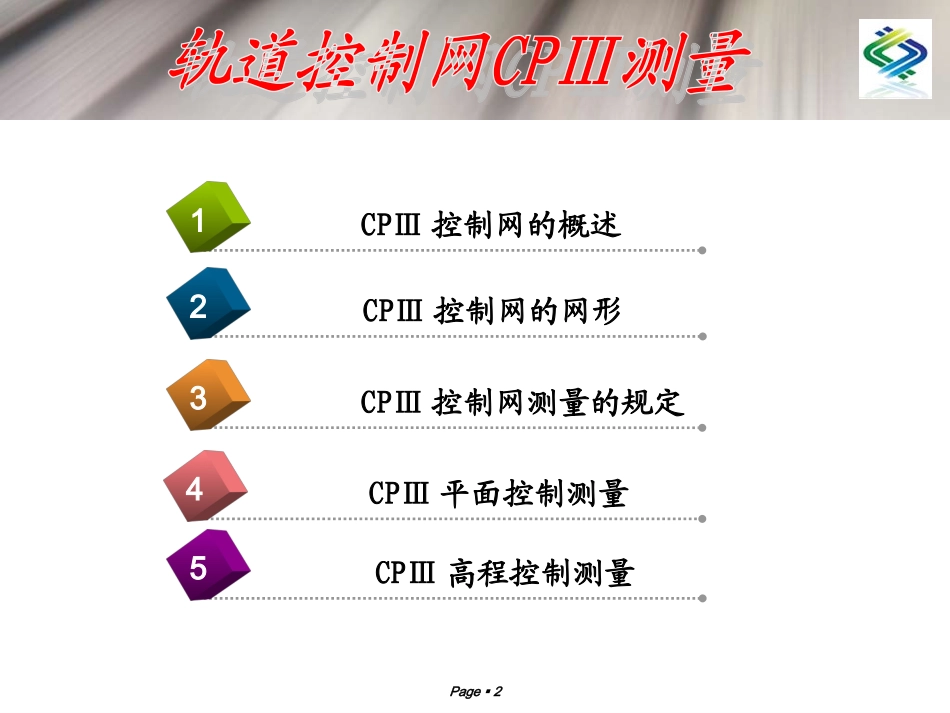

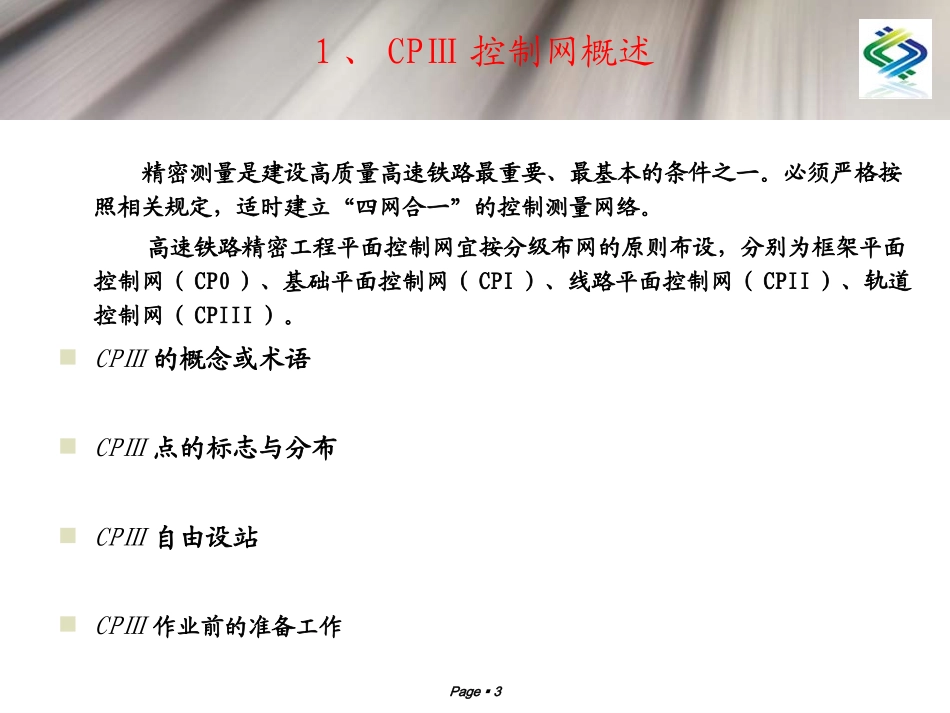

由NordriDesign™提供www.nordridesign.com轨道控制网CPⅢ测量Page2CPⅢ平面控制测量4CPⅢ控制网的概述1CPⅢ控制网的网形2CPⅢ控制网测量的规定3CPⅢ高程控制测量5Page31、CPⅢ控制网概述精密测量是建设高质量高速铁路最重要、最基本的条件之一。必须严格按照相关规定，适时建立“四网合一”的控制测量网络。高速铁路精密工程平面控制网宜按分级布网的原则布设，分别为框架平面控制网（CP0）、基础平面控制网（CPI）、线路平面控制网（CPII）、轨道控制网（CPIII）。CPⅢ的概念或术语CPⅢ点的标志与分布CPⅢ自由设站CPⅢ作业前的准备工作Page4CPⅢ的概念或术语轨道控制网CPⅢ：沿线路布设的平面、高程控制网，平面起闭于基础平面控制网（CPⅠ）或线路平面控制网（CPⅡ）、高程起闭于线路水准基点，一般在线下工程施工完成并通过沉降变形评估后进行施测，为轨道施工和运营维护的基准。CPⅢ网按自由设站边角交会方法测量。点间距为纵向50～70m、横向为线路结构物宽度，测量精度为相邻点位的相对中误差小于1.0mm。CPⅢ控制网区段：CPⅢ平面网可根据施工需要分段测量，分段测量的区段长度不宜小于4km，区段间重复观测不应少于6对CPⅢ点。CPⅢ目标组件：轨道控制网（CPⅢ）点的实际空间物理位置的反射目标，由反射棱镜、预埋件和连接件等组成。具有强制对中、能够长期保存、不变形、体积小、结构简单、安装方便、重复安置精度及互换性精度高等特点。Page5CPⅢ点的标志与分布1、CPⅢ点设置有强制对中标志（京沪高铁）（如图1-1），用于强制对中。图1-12、单轴CPⅢ标志组中棱镜测量杆（京沪高铁）（如图1-2)。CPⅢ棱镜组件安装精度要求CPⅢ标志重复性安装误差(mm)互换性安装误差(mm)X0.40.4Y0.40.4H0.20.2Page6CPⅢ点的标志与分布3、单轴CPⅢ标志组中水准测量杆（京沪高铁）（如图1-3）.4、对中标志安装的注意事项。检查平面（水准）和预埋件间隙，平面（水准）测量杆全部插入预埋件后预埋件沿口应和平面（水准）突出横截面密接，有异常情况的预埋件不能使用。图1-3图1-2Page7CPⅢ点的标志与分布5、CPⅢ标志的使用A、平面测量a和已安装的预埋件配套一致，选择棱镜测量杆12根。b把棱镜测量杆插入预先安置好的预埋件,使棱镜测量杆的突出横截面和预埋件管口严密连接。禁用扳手、锤子等工具强力安装棱镜测量杆。c将棱镜安装在棱镜测量杆插头上。d旋转棱镜头正对准全站仪。e测量完将塑料预埋件盖上。注意：CPⅢ平面测量点位随棱镜不同而变化，因此采用的仪器和棱镜必须配套，而且复测、精调也必须采用和测量时同样的仪器、棱镜。Page8CPⅢ点的标志与分布B、高程测量a和已安装的预埋件配套一致，选择4根水准测量杆。b把水准测量杆插入预先安置好的预埋件,使水准测量杆的突出横截面和预埋件管口严密连接。禁用扳手、锤子等工具强力安装水准测量杆。c将铟钢水准尺安装在水准测量杆球头上，不要施加额外应力，防止水准测量杆发生细微形变，影响测量结果。d测量完将塑料预埋件盖上。6、CPⅢ标志的日常管理和养护1．搬运、运输过程中应用纸包裹棱镜（水准）测量杆，防止相互碰撞、磨损。2．安装完成后，每次测量完应及时将塞子盖上。3．每三个月检查一次预埋件和塞子是否损坏，用小毛刷刷除预埋件内灰尘。竖立的预埋件如果灰尘积太厚，则用水冲洗。Page9CPⅢ点的标志与分布CPⅢ点应成对布设，距离布置一般约为60m，埋设于接触网杆或其基础、桥梁防撞墙、隧道边墙等位置。CPⅢ点布设高度应大致等高，并应设在设计轨道高程面0.3m以上。CPⅢ点的埋设一般宜采用预埋方式进行布设；对于后埋的，应采用快干砂浆、水泥或者锚固剂等进行固定，确保CPⅢ标志预埋件的稳固。桥梁段CPⅢ点的布设CPⅢ点宜布设在简支梁固定端距梁端0.5m的位置。桥梁部分CPⅢ点布置图Page10CPⅢ点的标志与分布1）简支梁部分对于24或32m简支梁每2孔布设一对CPⅢ点，相邻两对CPⅢ点相距约为64m，56m或48m。对于连续24m简支梁，根据实际情况也可每三孔布设一对CPⅢ点。2）普通连续梁对于连续梁，CPⅢ应优先布设于固定端上方。对于跨度超过80m的，应在跨中部分布设一对CPⅢ点，该...
