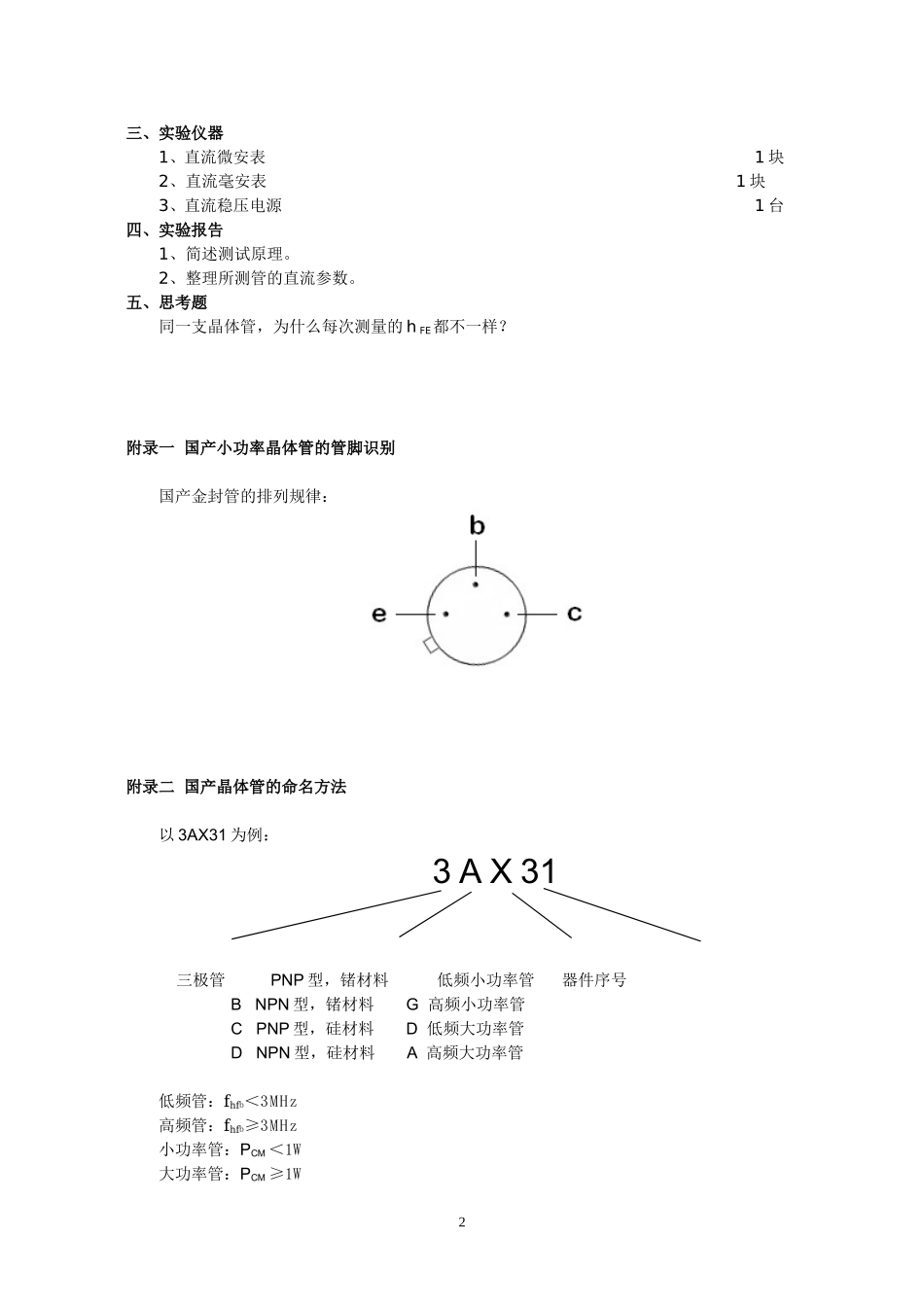

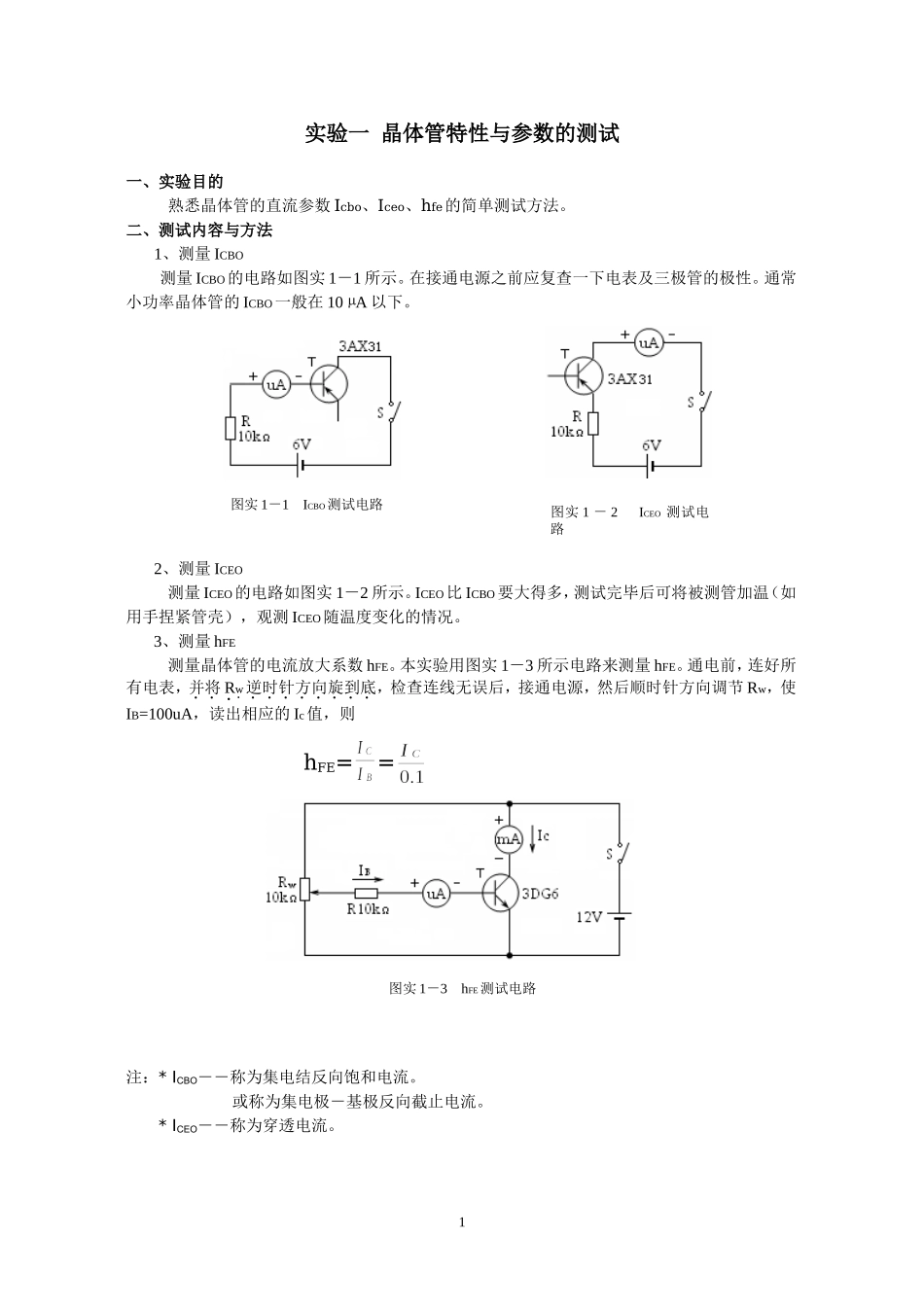

实验一晶体管特性与参数的测试一、实验目的熟悉晶体管的直流参数Icbo、Iceo、hfe的简单测试方法。二、测试内容与方法1、测量ICBO测量ICBO的电路如图实1－1所示。在接通电源之前应复查一下电表及三极管的极性。通常小功率晶体管的ICBO一般在10µA以下。2、测量ICEO测量ICEO的电路如图实1－2所示。ICEO比ICBO要大得多，测试完毕后可将被测管加温（如用手捏紧管壳），观测ICEO随温度变化的情况。3、测量hFE测量晶体管的电流放大系数hFE。本实验用图实1－3所示电路来测量hFE。通电前，连好所有电表，并将Rw逆时针方向旋到底，检查连线无误后，接通电源，然后顺时针方向调节Rw，使IB=100uA，读出相应的Ic值，则hFE==注：*ICBO――称为集电结反向饱和电流。或称为集电极－基极反向截止电流。*ICEO――称为穿透电流。1图实1－1ICBO测试电路图实1－3hFE测试电路图实1－2ICEO测试电路三、实验仪器1、直流微安表1块2、直流毫安表1块3、直流稳压电源1台四、实验报告1、简述测试原理。2、整理所测管的直流参数。五、思考题同一支晶体管，为什么每次测量的hFE都不一样？附录一国产小功率晶体管的管脚识别国产金封管的排列规律：附录二国产晶体管的命名方法以3AX31为例：3AX31三极管PNP型，锗材料低频小功率管器件序号BNPN型，锗材料G高频小功率管CPNP型，硅材料D低频大功率管DNPN型，硅材料A高频大功率管低频管：fhfb＜3MHz高频管：fhfb≥3MHz小功率管：PCM＜1W大功率管：PCM≥1W2实验二常用电子仪器的使用一．实验目的了解示波器、低频信号发生器、晶体管毫伏表、晶体管直流稳压电源的工作原理，掌握其一般使用方法。二．常用电子仪器简介电子技术基础实验中最常用的电子仪器有：示波器、低频信号发生器、晶体管毫伏表、晶体管直流稳压电源等。为了便于在实验过程中能够准确地测量数据，观察实验现象，就必须掌握这些常用电子仪器的使用方法。这是一项重要的实验内容，因此以后几乎每次实验都要反复进行这方面的练习。它们的主要用途及相互关系如图实2－1所示。1.信号发生器信号发生器主要是用来产生被测电路工作时所需要的模拟信号，其输出信号的频率和幅度一般均连续可调，工作时多接于被测电路的输入端，故常称之为“信号源”。例如，测量放大电路的增益时，需要一定频率和幅度的正弦信号；调试脉冲电路时，则需要特定波形的脉冲信号；调试电视机时需要的是高频调幅波信号和电视信号等。常用的信号发生器有低频、高频和脉冲信号发生器和各种专用信号发生器。本次实验先学习低频信号发生器的使用方法，其余几种在后续实验中逐步学习。2.电子示波器示波器顾名思义是一种能够显示信号波形的电子仪器，可用来观察和测量各种随时间周期性变化的电压或电流的波形、幅度、频率、周期、相位和调幅度等。3.毫伏表晶体管毫伏表是一种多量程的直读式电压表，可用来测量几毫伏至几百伏交流信号电压的有效值。在使用中应注意选择合适的量程，尽量使指针指在满刻度的三分之二处，这样测量的数据误差较小。若事先估计不出被测电压的幅度时，应先选取较大量程，然后逐步降低，以避免损坏仪表。4.直流稳压电源直流稳压电源通常能输出几十伏连续可调稳定的直流电压，供被测电路使用。它是被测电路的能源，也是调试电子线路常用的一种电子仪器。三．实验内容与方法1.详细阅读使用说明书3Vυoυgυiυo毫伏表被测实验电路直流稳压电源信号发生器示波器图实2－1常用电子仪器的用途及相互关系2.低频信号发生器与毫伏表的联用（1）将毫伏表接于低频信号发生器的输出端，低频信号发生器的“衰减档”置于20db处，调节其“输出”旋钮，使毫伏表的指针指示为满刻度的三分之二处（注意选择毫伏表的合适量程），然后分别测量下面五种频率（1kHz、130Hz、750Hz、17kHz、40kHz）的信号的电压值。（2）固定信号发生器输出信号的频率为1kHz，调节其“输出细调”旋钮，使毫伏表指示为满刻度（毫伏表的量程预先置于1V档），然后分别测量信号发生器不同衰减档（0dB、20dB、40dB）的输出电压值。3.示波器的使用练习（1）打开示波器电源开关，调节“辉度”、“聚焦”、“X轴位移”、“Y轴位移”等旋钮，使荧光屏的中央出现一条亮度...
