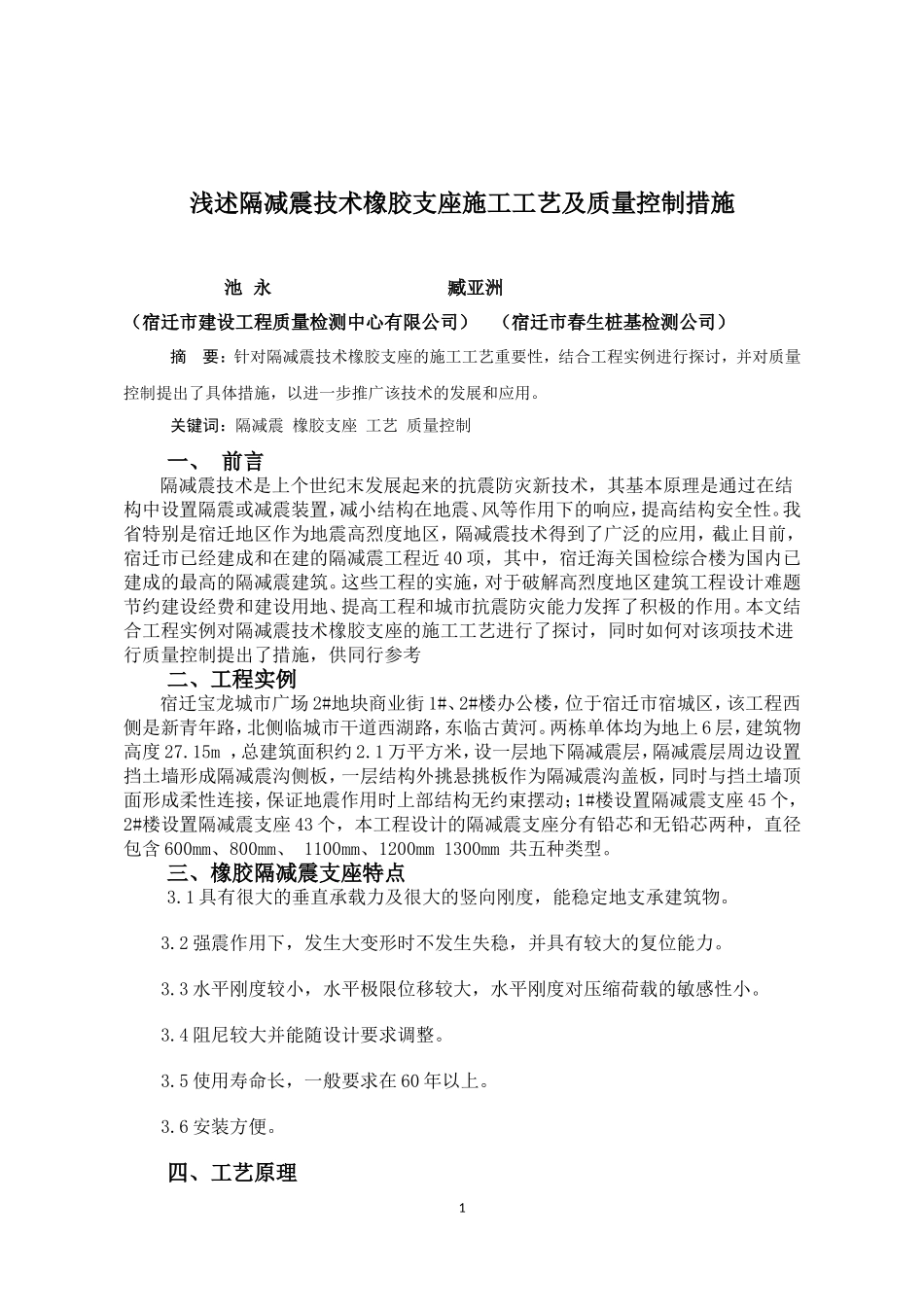

浅述隔减震技术橡胶支座施工工艺及质量控制措施池永臧亚洲（宿迁市建设工程质量检测中心有限公司）（宿迁市春生桩基检测公司）摘要：针对隔减震技术橡胶支座的施工工艺重要性，结合工程实例进行探讨，并对质量控制提出了具体措施，以进一步推广该技术的发展和应用。关键词：隔减震橡胶支座工艺质量控制一、前言隔减震技术是上个世纪末发展起来的抗震防灾新技术，其基本原理是通过在结构中设置隔震或减震装置，减小结构在地震、风等作用下的响应，提高结构安全性。我省特别是宿迁地区作为地震高烈度地区，隔减震技术得到了广泛的应用，截止目前，宿迁市已经建成和在建的隔减震工程近40项，其中，宿迁海关国检综合楼为国内已建成的最高的隔减震建筑。这些工程的实施，对于破解高烈度地区建筑工程设计难题节约建设经费和建设用地、提高工程和城市抗震防灾能力发挥了积极的作用。本文结合工程实例对隔减震技术橡胶支座的施工工艺进行了探讨，同时如何对该项技术进行质量控制提出了措施，供同行参考二、工程实例宿迁宝龙城市广场2#地块商业街1#、2#楼办公楼，位于宿迁市宿城区，该工程西侧是新青年路，北侧临城市干道西湖路，东临古黄河。两栋单体均为地上6层，建筑物高度27.15m，总建筑面积约2.1万平方米，设一层地下隔减震层，隔减震层周边设置挡土墙形成隔减震沟侧板，一层结构外挑悬挑板作为隔减震沟盖板，同时与挡土墙顶面形成柔性连接，保证地震作用时上部结构无约束摆动；1#楼设置隔减震支座45个，2#楼设置隔减震支座43个，本工程设计的隔减震支座分有铅芯和无铅芯两种，直径包含600mm、800mm、1100mm、1200mm1300mm共五种类型。三、橡胶隔减震支座特点3.1具有很大的垂直承载力及很大的竖向刚度，能稳定地支承建筑物。3.2强震作用下，发生大变形时不发生失稳，并具有较大的复位能力。3.3水平刚度较小，水平极限位移较大，水平刚度对压缩荷载的敏感性小。3.4阻尼较大并能随设计要求调整。3.5使用寿命长，一般要求在60年以上。3.6安装方便。四、工艺原理1橡胶隔减震支座通过预埋在上下结构上的预埋板安装于基础和上部结构之间，形成柔性底层，使基础和上部结构断开，延长上部结构的基本周期，从而避开地震地面运动的主频带范围，减免共振效应；阻断地震能量向上部结构的传递。其主要构件----橡胶隔减震支座，由多层薄钢板和橡胶层交替组成，中部为铅芯，具有很大的刚度和承载力。五、工艺流程六、质量标准6.1支撑隔减震支座的支墩（或柱）其顶面水平度误差不宜大于0.5%；在隔减震支座安装后隔减震支座顶面的水平度误差不宜大于0.8%。6.2隔减震支座的中心标高与设计标高偏差不大于5mm；隔减震支座的平面位置与设计位置的偏差不大于5mm，单个支座的倾斜度不大于1/300。七、主要工序施工方法7.1施工准备7.1.1确定施工方案：明确预埋件安装方法、砼施工方案、测量控制方法、检测手段等以及质量安全注意事项。7.1.2承台地梁混凝土浇注完毕，验收合格。7.1.3预埋件及隔减震支座检测验收合格。27.1.4测量、校核仪器设备有效并在现场仓库。7.1.5塔吊运行正常，混凝土浇注的泵车、振捣器及劳动力全部到位。7.2下预埋件安装7.2.1钢筋排布。由于柱帽结构配筋量较大，钢筋排列不当或过密都会导致预埋件安装困难。为确保预埋件顺利安装，施工前利用CAD图按照实际尺寸绘制大比例节点钢筋布置图，理顺各钢筋的空间位置及摆放顺序，对于特别复杂的节点按1：1放样，确保预埋件顺利放好。钢筋排布验收合格后进行首次混凝土浇筑，首次混凝土浇注至预埋件螺管底停止。7.2.2定位。首先使用经纬仪测定建筑轴线，建筑轴线标注在浇筑好的地梁及承台上。其次引测轴线到预埋板上，使用麻绳拉成通线，同时在下预埋板上弹出十字中线。7.2.3预埋件安装。承台混凝土强度达到85%以上时，开始安装下预埋板。首先通过预埋板水平移动，使预埋板十中字线与麻绳主轴线通线重合，平面定位偏差控制在3mm内。随后对预埋件标高进行调整，预埋板标高调整利用楔形木块对钢板的标高及平整度进行调节，利用水准仪初步对埋板四角确定标高一次复核要求后，然后用钢筋头把预埋板螺套与柱帽钢筋点焊，抽出楔形木块后对预埋板进行二次...
