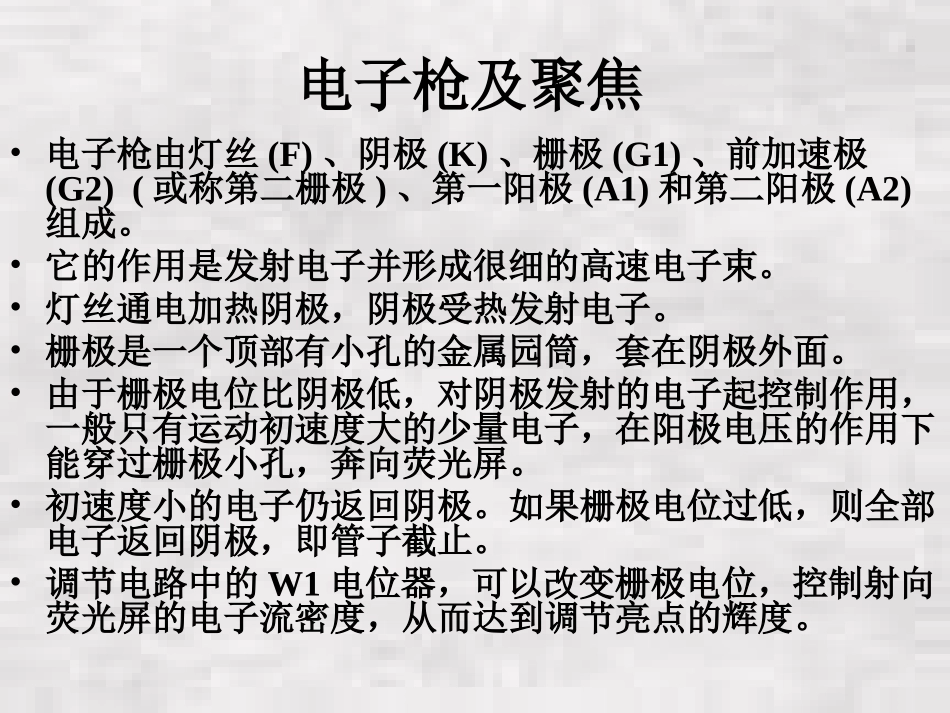

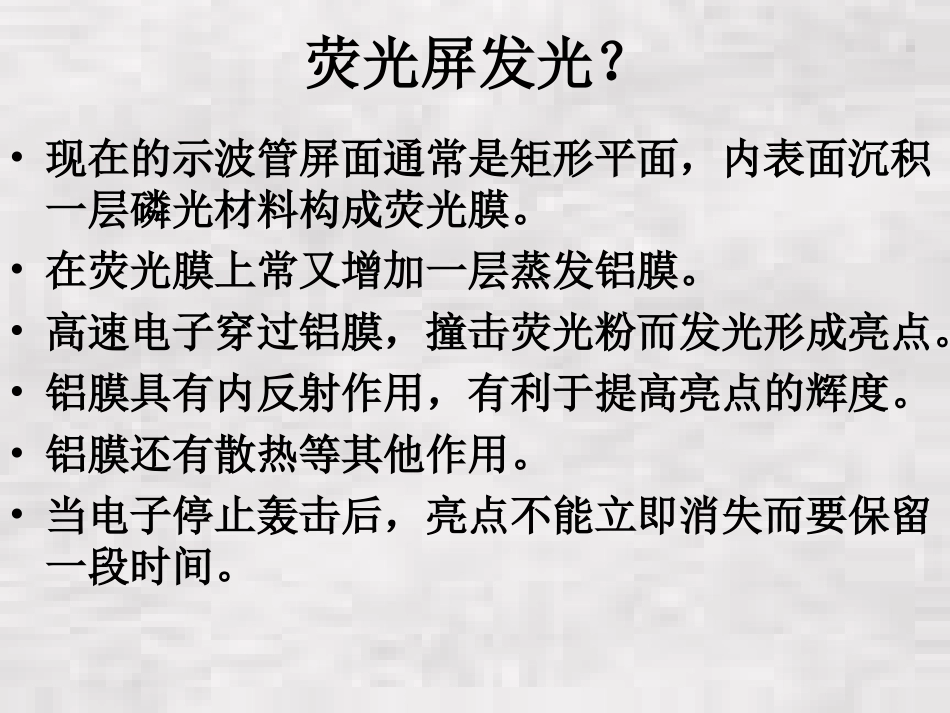

了解示波器了解示波器荧光屏发光？•现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。•在荧光膜上常又增加一层蒸发铝膜。•高速电子穿过铝膜，撞击荧光粉而发光形成亮点。•铝膜具有内反射作用，有利于提高亮点的辉度。•铝膜还有散热等其他作用。•当电子停止轰击后，亮点不能立即消失而要保留一段时间。电子枪及聚焦•电子枪由灯丝(F)、阴极(K)、栅极(G1)、前加速极(G2)(或称第二栅极)、第一阳极(A1)和第二阳极(A2)组成。•它的作用是发射电子并形成很细的高速电子束。•灯丝通电加热阴极，阴极受热发射电子。•栅极是一个顶部有小孔的金属园筒，套在阴极外面。•由于栅极电位比阴极低，对阴极发射的电子起控制作用，一般只有运动初速度大的少量电子，在阳极电压的作用下能穿过栅极小孔，奔向荧光屏。•初速度小的电子仍返回阴极。如果栅极电位过低，则全部电子返回阴极，即管子截止。•调节电路中的W1电位器，可以改变栅极电位，控制射向荧光屏的电子流密度，从而达到调节亮点的辉度。示波器的组成示波器是用来显示和测量交直流信号幅度、频率、周期等多种物理量的仪器，种类繁多，但主要由以下三部分组成：垂直（y）放大器、水平（x）放大器和扫描系统。上各个旋钮和开关的名称及作用辉度调节“”，用来调整图象的亮度，聚焦调节“⊙”和辅助聚焦“○”，这两个旋钮配合着使用，能使电子射线会聚，在荧光屏上产生一个小的亮斑，得到清晰的图象垂直位移“↑↓”和水平位“”，分别用来调整图象在竖直方向和水平方向的位置。电源开关和指示灯“Y增益”和“X增益”，分别用来调整图象在竖直方向和水平方向的幅度.Y增益X增益扫描微调1101001000101001k10k外XY输入X输入地DCAC同步＋－扫描范围衰减示波器面板中间一行左边的大旋钮是“衰减”，它有1、10、100、1000四挡，最右边的正弦符号“”档不是衰减，而是由示波器内部自行提供竖直方向的交流试验信号电压，可用来观察正弦波形或检查示波器是否正常工作。右边的大旋钮是“扫描范围”，也有四挡，可以改变加在水平方向的扫描电压的频率范围，左边第一挡是10～100赫，向右旋转每升高一挡，扫描频率都增大10倍，最右边的是“外X”挡，使用这一挡时，机内没有加扫描电压，水平方向的电压可以从外部输入。Y增益X增益扫描微调1101001000101001k10k外XY输入X输入地DCAC同步＋－扫描范围衰减中间的小旋钮是“扫描微调”，用来调整水平方向的扫描频率，顺时针转动时频率连续增加“Y输入”、“X输入”和“地”分别是竖直方向、水平方向和公共接地的输入接线柱。“AC—DC”是交直流选择开关，置于DC位置时，所加信号是直接输入的；置于AC位置时，所加信号电压是通过一个电容器输入的，可以隔断直流成分。“同步+-”置于“+”位置，正弦曲线从正半周开始，置于“-”位置，正弦曲线从负半周开始Y增益X增益扫描微调1101001000101001k10k外XY输入X输入地DCAC同步＋－扫描范围衰减示波器扫描原理根据电子在水平偏转电场中的偏转公式UdUULmdVqULx0220242（U为水平偏转电压）将如图示的电路接入示波器的x输入和地之间，若滑动头P位于最右端A时，无偏转，亮点在中心，当P从A向B缓慢滑动时，加在示波器上的偏转电压逐渐增大，x逐渐增大，亮点向右移动。地x输入PBA若调换电池的正负极，当P从A向B缓慢滑动时，加在示波器上的偏转电压为负值且逐渐增大，x逐渐增大，则亮点向左移动。当P从A向B很快地来回滑动时，在示波器的屏幕上出现一条亮线。——扫描线水平偏转板+ux当水平偏转板上不加电压时，亮点在中央，若加上如图示的锯齿电压时，随着电压的增大，亮点从左向右移动，uxtT2T-UU0第二个周期中，同上移动，若周期T很小，由于眼睛的视觉暂留，在示波器屏幕上出现一条亮线。根据电子在竖直偏转电场中的偏转公式：UdUULmdVqULy0220242（U为竖直偏转电压）将如图示的电路接入示波器的y输入和地之间，若滑动头P位于最右端A时，无偏转，亮点在中心，当P从A向B缓慢滑动时，加在示波器上的偏转电压逐渐增大,y逐渐增大，亮点向上移动。地y输入PBA若调换电池的正负极，当P从A向B缓慢滑动时，加在示波器上的偏转电压逐渐增大...
