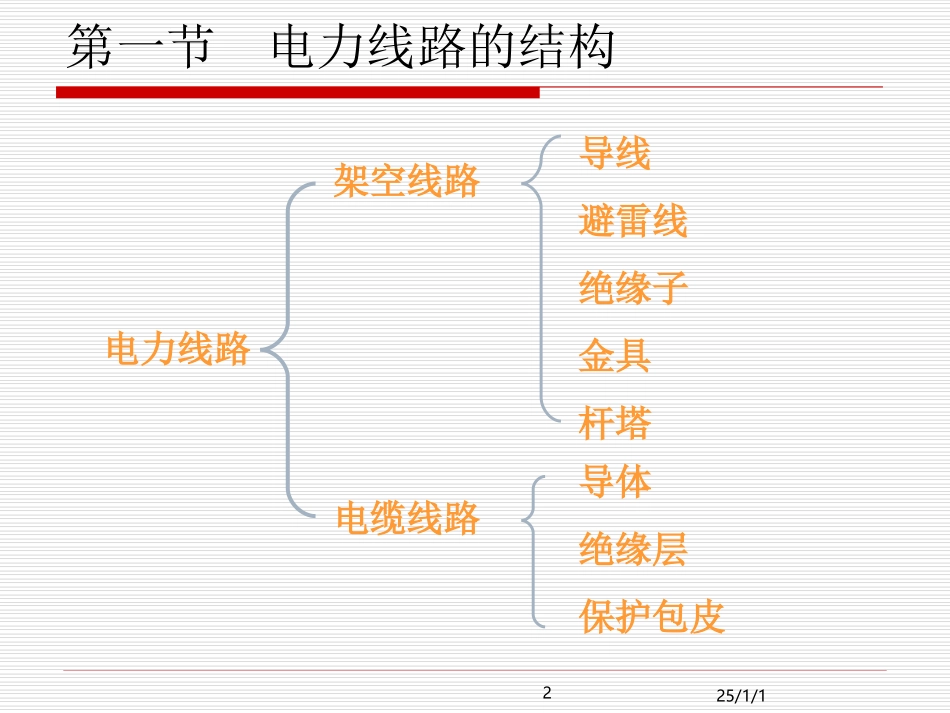

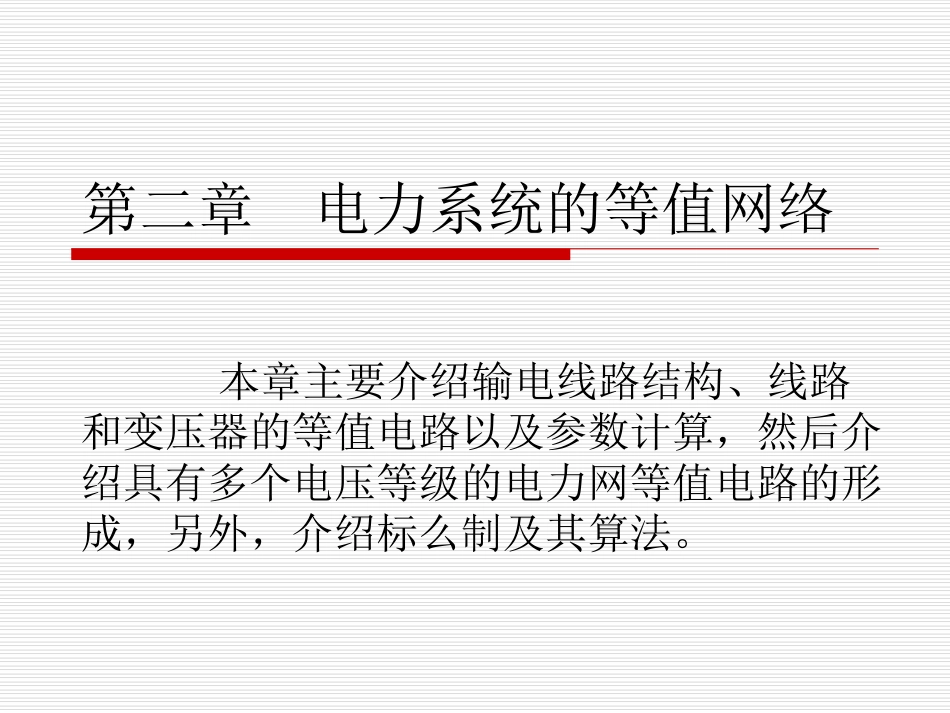

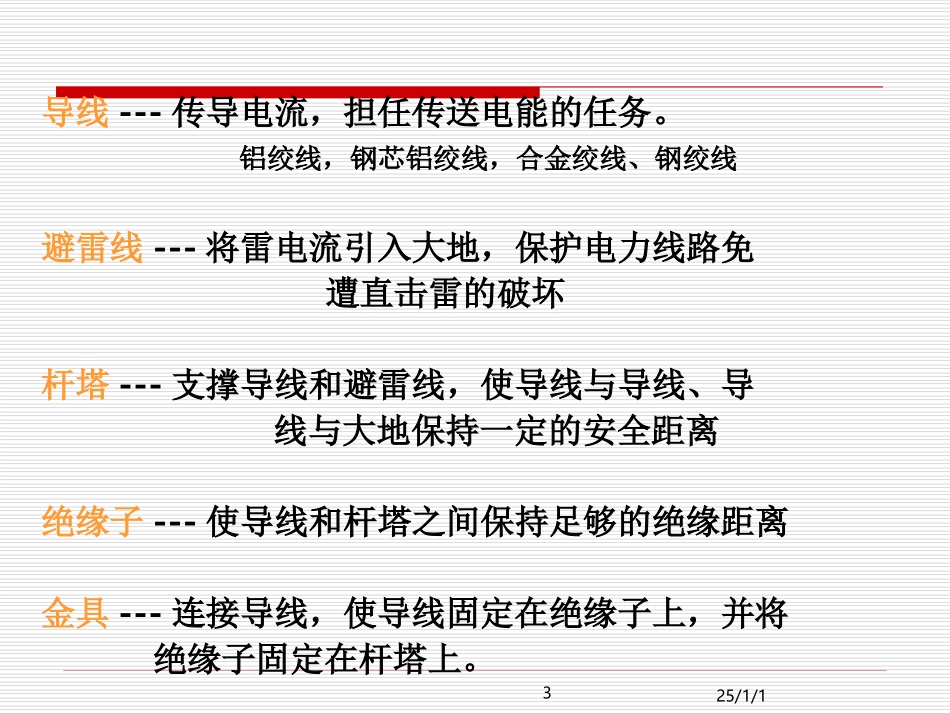

第二章电力系统的等值网络本章主要介绍输电线路结构、线路和变压器的等值电路以及参数计算，然后介绍具有多个电压等级的电力网等值电路的形成，另外，介绍标么制及其算法。25/1/12第一节电力线路的结构导线避雷线绝缘子金具杆塔架空线路电缆线路电力线路导体绝缘层保护包皮25/1/13导线---传导电流，担任传送电能的任务。铝绞线，钢芯铝绞线，合金绞线、钢绞线避雷线---将雷电流引入大地，保护电力线路免遭直击雷的破坏杆塔---支撑导线和避雷线，使导线与导线、导线与大地保持一定的安全距离绝缘子---使导线和杆塔之间保持足够的绝缘距离金具---连接导线，使导线固定在绝缘子上，并将绝缘子固定在杆塔上。25/1/14架空线路的材料------铜、铝和铝合金避雷线的材料------钢线钢芯铝绞线：LGJ-----普通钢芯铝绞线，铝/钢的截面比为5.3~6.1;LGJQ---轻型钢芯铝绞线,铝/钢的截面比为7.6~8.3;LGJJ---加强型钢芯铝绞线,铝/钢的截面比为4~4.5;例如：LGJ—240表示普通钢芯铝绞线，其铝部分的截面积为240mm2分裂导线的作用：减少导线的电晕损耗减少导线的电抗25/1/15杆塔木杆钢筋混凝土杆铁塔耐张杆塔（承力杆塔）直线杆塔（中间杆塔、用得最多）转角杆塔终端杆塔特殊杆塔（跨越杆塔、换位杆塔）25/1/16档距---架空线路相邻杆塔间的水平距离钢筋混凝土杆---150~400米（110KV~220KV）铁塔---150~500米弧垂---导线的最低点与悬挂点之间的垂直距离架空线对地的最小距离（居民区）：35~110KV---7米154~220KV---7.5米330KV---8.5米线间距离：380/220V：0.6~1米6~10KV：0.8~1.5米110KV：3~4.5米220KV：5~7.5330KV：6~10米25/1/17绝缘子：用来支持和悬挂导线并使其与杆塔绝缘的元件瓷质、玻璃质、硅橡胶架空线绝缘子针式绝缘子：35KV及以下悬式绝缘子：35KV以上35KV---------3片220KV------13片60KV--------5片330KV------19片110KV------7片500KV------24片25/1/18金具---组装架空线的各种金属部件的总称悬垂线夹耐张线夹接续金具联结金具保护金具25/1/19------由于三相导线在杆塔上的排列常常是不对称的，将使三相导线的感性和容性电抗不对称，为此在线路上每隔一定距离将三相导线进行轮流变换位置，称为换位。换位的目的25/1/110第二节电力线路的参数及等值电路架空线路参数分别用电阻r1、电抗x1、电纳b1、电导g1表示线路单位长度的参数。输电线路电阻发热效应电抗磁场效应电纳电场效应电导电晕和泄漏损耗25/1/1111、线路电阻使导线消耗有功并发热，造成电压降落。（Ω/km）Sr1r1-------每相导线单位长度的电阻，ρ------导体材料的电阻率S------导体的额定截面积25/1/1122、线路电抗当交流电流通过时，产生电抗压降并消耗无功功率。rjprDx0157.0lg1445.01x1-----每相导线单位长度的电抗r------导线的半径μr-----导体材料的相对导磁系数（取值1）Djp-----三相导线的几何平均距离，简称几何均距3321DDDDjp（Ω/km）25/1/1133321DDDDjpDDDDDjp3321DDDDDDDDDjp26.122333321任意布置：按等边三角形布置：按水平布置：几何均距主要与导线的具体布置有关注意：当三相导线为非正三角形布置时，由于各相导线相互间在几何位置上不对称，即使通过平衡的三相电流，三相中各相导线的感抗值也不相等，为使三相导线的感抗值相等，输电线路的各相导线必须进行换位。目前对电压在110KV以上，线路长度在100公里以上的输电线路一般均需要进行完全换位。25/1/1143、线路电纳由于输电线路运行时各相间和相对地间都存在电位差，因而相间和相对地间有电容存在。（S/km）611110lg58.72rDfccbjpb1-----每相单位长度的容纳一般架空线路的b1典型值为3*10-6（s/km）25/1/1154、线路电导输电线路在输送功率时，在周围的绝缘介质中还会产生电晕损耗和绝缘子串的泄露损耗。（S/km）21UPggg1----每相线路单位长度的电导ΔPg----三相线路每千米的三相总电晕损耗U----线路线电压25/1/116电晕产生的原因：导线表面的电场强度高于产生电晕的临界电场强避免电晕的措施：对不同电压等级的架空线限制其导线直径...
