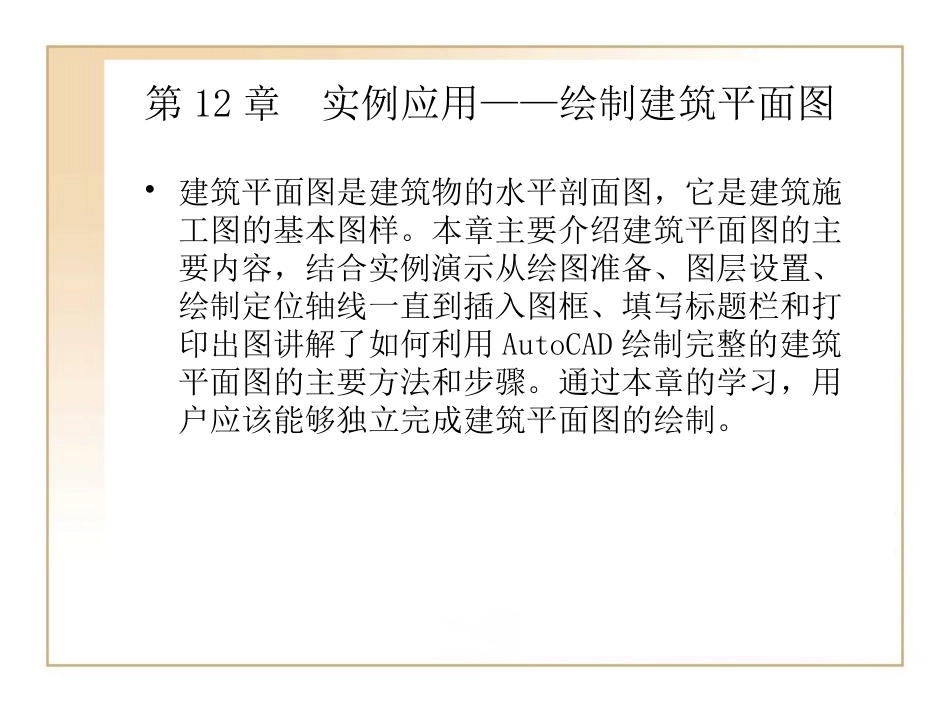

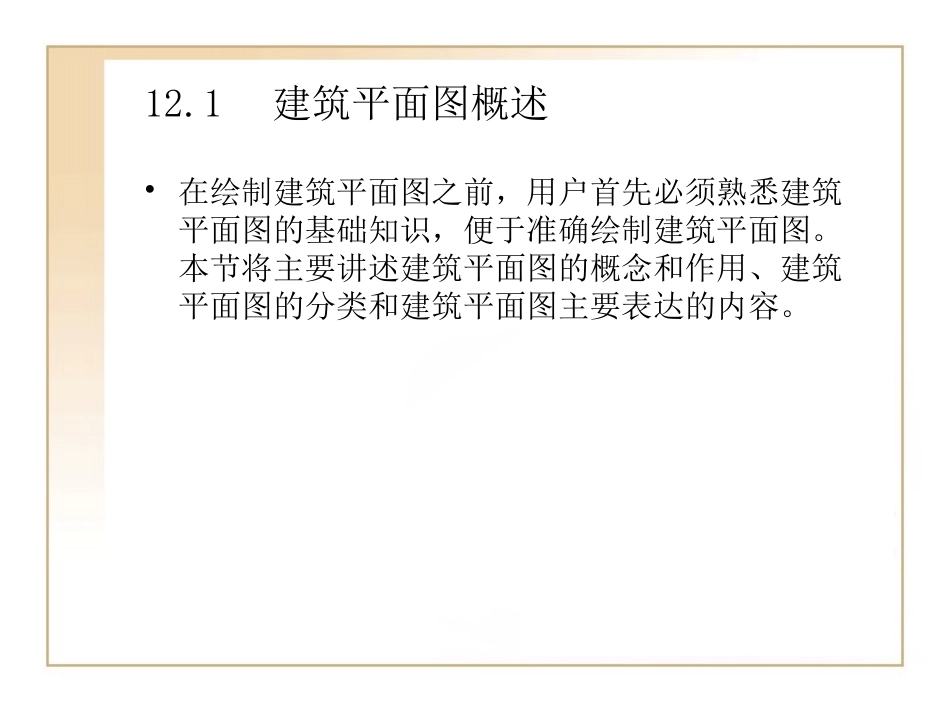

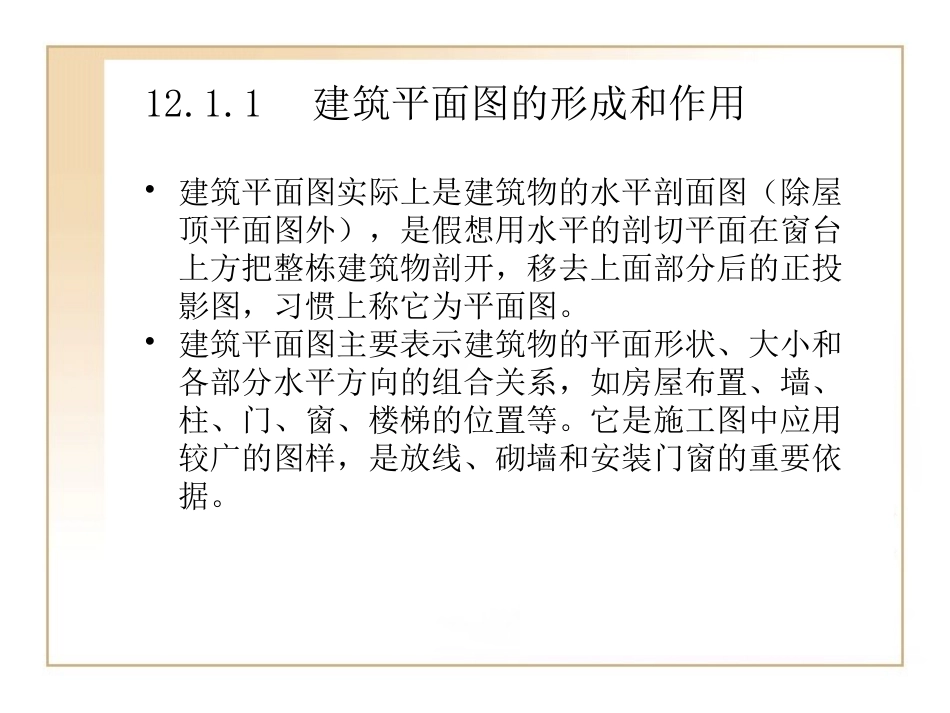

第12章实例应用——绘制建筑平面图•建筑平面图是建筑物的水平剖面图，它是建筑施工图的基本图样。本章主要介绍建筑平面图的主要内容，结合实例演示从绘图准备、图层设置、绘制定位轴线一直到插入图框、填写标题栏和打印出图讲解了如何利用AutoCAD绘制完整的建筑平面图的主要方法和步骤。通过本章的学习，用户应该能够独立完成建筑平面图的绘制。12.1建筑平面图概述•在绘制建筑平面图之前，用户首先必须熟悉建筑平面图的基础知识，便于准确绘制建筑平面图。本节将主要讲述建筑平面图的概念和作用、建筑平面图的分类和建筑平面图主要表达的内容。12.1.1建筑平面图的形成和作用•建筑平面图实际上是建筑物的水平剖面图（除屋顶平面图外），是假想用水平的剖切平面在窗台上方把整栋建筑物剖开，移去上面部分后的正投影图，习惯上称它为平面图。•建筑平面图主要表示建筑物的平面形状、大小和各部分水平方向的组合关系，如房屋布置、墙、柱、门、窗、楼梯的位置等。它是施工图中应用较广的图样，是放线、砌墙和安装门窗的重要依据。12.1.2建筑平面图的分类•根据剖切平面的不同位置，建筑平面图可分为以下几类：•1.底层平面图•2.中间层平面图•3.顶层平面图•4.屋顶平面图12.1.3建筑平面图的内容•建筑平面图绘制时应表示以下主要内容。•图名、比例。按照《建筑制图标准》，绘制建筑平面图时宜在1：50、1：100、1：200三种比例中选择。•纵、横向的定位轴线及其编号。定位轴线用来确定建筑物的墙、柱等承重构件的位置，是施工放线的主要依据。轴线编号一般标注在平面图的下方和左侧。横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号用大写拉丁字母，从下至上顺序编写，拉丁字母中的I、O、Z不得用为轴线编号，以免与数字1、0、2混淆。•建筑物的平面布置、外墙、内墙和柱的位置，房间的分隔、形状大小和用途。•门、窗的位置和类型，并标注代号和编号。•楼梯的位置和形状，梯段的走向和步数。•室外构配件，如底层平面图表示台阶、花台、散水等；二层以上的平面图表示阳台、雨蓬等的位置和形状。•标注建筑物的外形、内部尺寸和地面标高以及坡比和坡向等。•底层平面图上还应标注剖面图的剖切符号和编号。12.2绘制建筑平面图的实例目标和分析•绘制建筑平面图时，首先要明确绘制的实例目标，并对所绘制的实例进行分析。12.2.1实例目标•第一节讲过“首层平面图是所有建筑平面图中首先绘制的一张图”，本节以图12.5所示的某娱乐中心首层平面图为例，通过本例的讲解练习，学习绘制综合大型平面图的方法、步骤和技巧。12.2.2实例分析•要绘制本例图形，可按照以下步骤操作需要使用命令如下。•（1）设置图层，利用图层LA命令设置和管理图层。•（2）使用直线命令L和偏移命令O绘制轴线。•（3）使用偏移命令O和修剪命令绘制内、外墙。•（4）使用偏移命令O和修剪命令绘制门窗洞口，绘制好门窗或用多重复制或定义成图块进行插入完成门窗的绘制。•（5）绘制或插入楼梯、洗手间等室内设施等。•（6）文字说明和标注尺寸。标注可分为三步：•创建标注样式。•标注尺寸。•修改尺寸数字和尺寸线等参数。12.3绘制建筑首层平面图的过程•本节将通过绘制“某娱乐中心首层平面图”实例，向用户具体演示绘制建筑平面图的步骤——从绘制定位轴线开始，依次绘制墙线、门窗、坡道、散水、文字注写、尺寸标注和插入图框等。12.3.1建立绘图环境•在开始绘制建筑平面图前，首先对绘图环境进行相应的设置，做好绘图前的准备。12.3.2绘制定位轴线•定位轴线是建筑物空间设计实现的基本依据，所以绘制建筑平面图，首先要绘制定位轴网。轴网是指由横竖轴线所构成的网格。轴线是平面图的框架，墙体、柱子、门窗等主要构件都应由轴线来确定其位置。具体操作步骤如下。12.3.3绘制墙线•建筑平面图中的墙体是用一个假想的水平剖切平面，沿墙体中间位置，剖切房屋后所得的水平剖面图。它是建筑平面图的基本组成部分，反映了房屋的平面形状，大小和房间的布置，墙的位置、厚度等。门窗等都必须依附于墙体而存在，而墙体的绘制采用两根粗实线表示。绘制墙体的具体操作步骤如下：12.3.4定义柱及插入柱•娱乐中...
