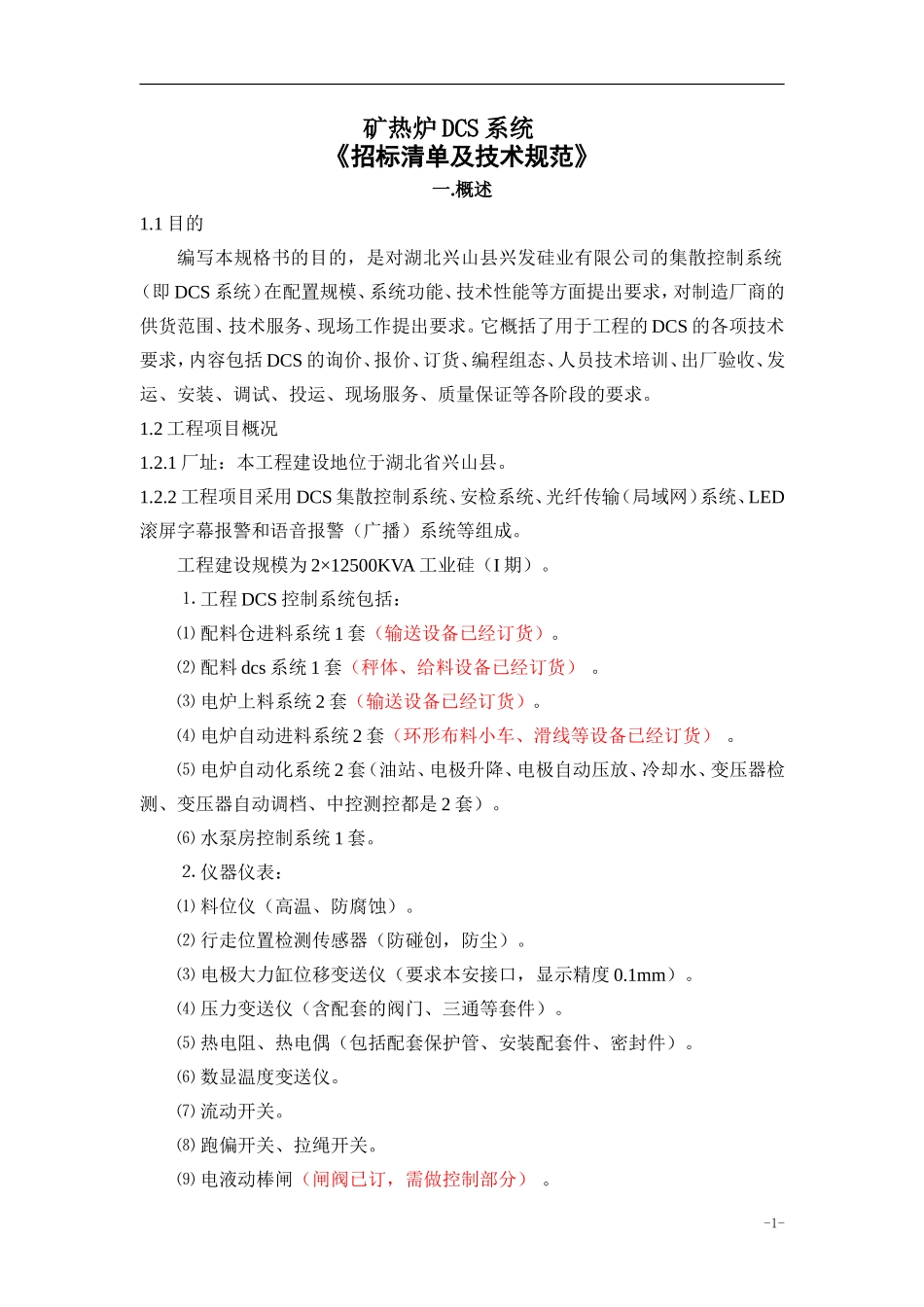

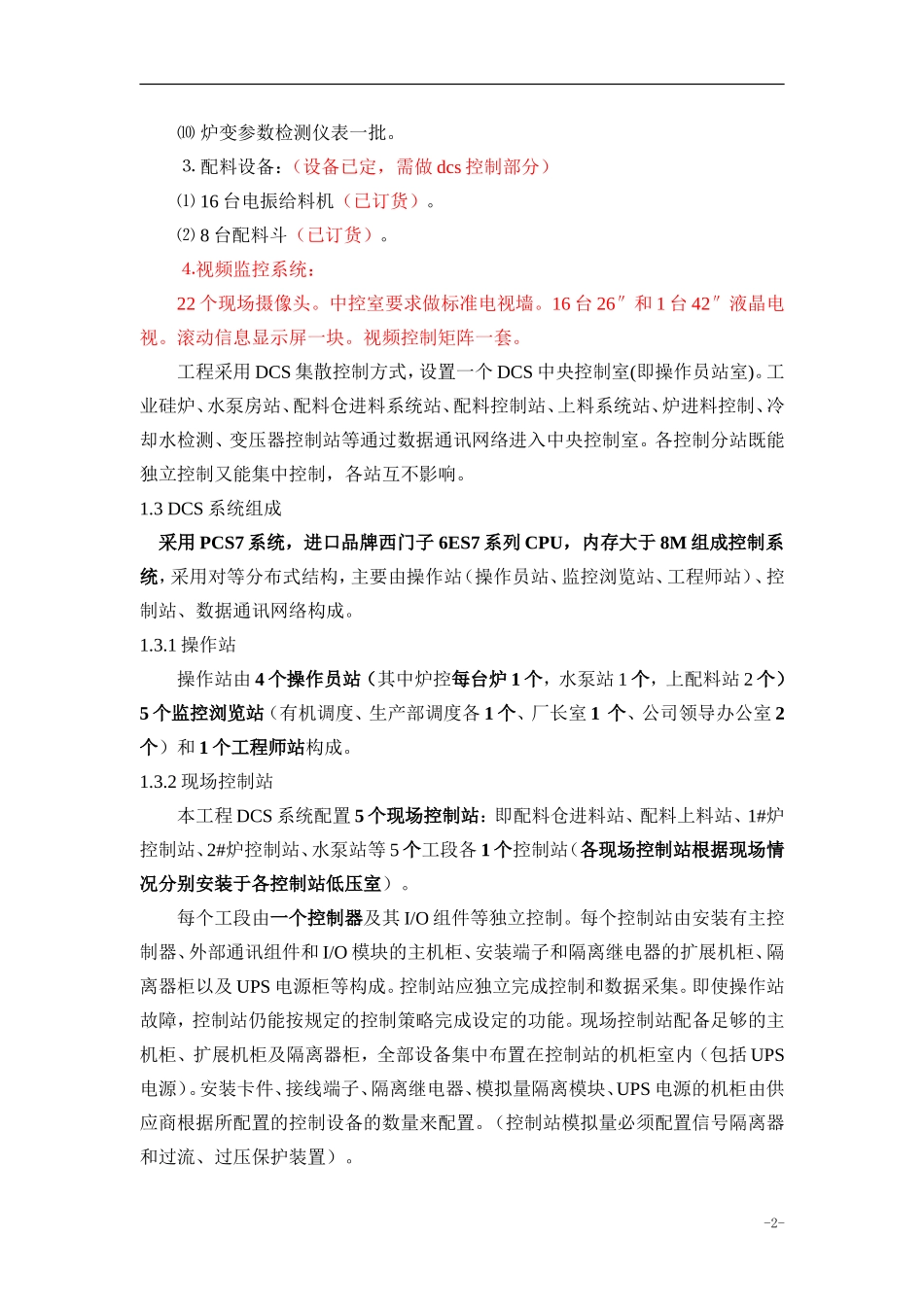

矿热炉DCS系统《招标清单及技术规范》一.概述1.1目的编写本规格书的目的，是对湖北兴山县兴发硅业有限公司的集散控制系统（即DCS系统）在配置规模、系统功能、技术性能等方面提出要求，对制造厂商的供货范围、技术服务、现场工作提出要求。它概括了用于工程的DCS的各项技术要求，内容包括DCS的询价、报价、订货、编程组态、人员技术培训、出厂验收、发运、安装、调试、投运、现场服务、质量保证等各阶段的要求。1.2工程项目概况1.2.1厂址：本工程建设地位于湖北省兴山县。1.2.2工程项目采用DCS集散控制系统、安检系统、光纤传输（局域网）系统、LED滚屏字幕报警和语音报警（广播）系统等组成。工程建设规模为2×12500KVA工业硅（I期）。⒈工程DCS控制系统包括：⑴配料仓进料系统1套（输送设备已经订货）。⑵配料dcs系统1套（秤体、给料设备已经订货）。⑶电炉上料系统2套（输送设备已经订货）。⑷电炉自动进料系统2套（环形布料小车、滑线等设备已经订货）。⑸电炉自动化系统2套（油站、电极升降、电极自动压放、冷却水、变压器检测、变压器自动调档、中控测控都是2套）。⑹水泵房控制系统1套。⒉仪器仪表：⑴料位仪（高温、防腐蚀）。⑵行走位置检测传感器（防碰创，防尘）。⑶电极大力缸位移变送仪（要求本安接口，显示精度0.1mm）。⑷压力变送仪（含配套的阀门、三通等套件）。⑸热电阻、热电偶（包括配套保护管、安装配套件、密封件）。⑹数显温度变送仪。⑺流动开关。⑻跑偏开关、拉绳开关。⑼电液动棒闸（闸阀已订，需做控制部分）。-1-⑽炉变参数检测仪表一批。⒊配料设备：（设备已定，需做dcs控制部分）⑴16台电振给料机（已订货）。⑵8台配料斗（已订货）。⒋视频监控系统：22个现场摄像头。中控室要求做标准电视墙。16台26″和1台42″液晶电视。滚动信息显示屏一块。视频控制矩阵一套。工程采用DCS集散控制方式，设置一个DCS中央控制室(即操作员站室)。工业硅炉、水泵房站、配料仓进料系统站、配料控制站、上料系统站、炉进料控制、冷却水检测、变压器控制站等通过数据通讯网络进入中央控制室。各控制分站既能独立控制又能集中控制，各站互不影响。1.3DCS系统组成采用PCS7系统，进口品牌西门子6ES7系列CPU，内存大于8M组成控制系统，采用对等分布式结构，主要由操作站（操作员站、监控浏览站、工程师站）、控制站、数据通讯网络构成。1.3.1操作站操作站由4个操作员站（其中炉控每台炉1个，水泵站1个，上配料站2个）5个监控浏览站（有机调度、生产部调度各1个、厂长室1个、公司领导办公室2个）和1个工程师站构成。1.3.2现场控制站本工程DCS系统配置5个现场控制站：即配料仓进料站、配料上料站、1#炉控制站、2#炉控制站、水泵站等5个工段各1个控制站（各现场控制站根据现场情况分别安装于各控制站低压室）。每个工段由一个控制器及其I/O组件等独立控制。每个控制站由安装有主控制器、外部通讯组件和I/O模块的主机柜、安装端子和隔离继电器的扩展机柜、隔离器柜以及UPS电源柜等构成。控制站应独立完成控制和数据采集。即使操作站故障，控制站仍能按规定的控制策略完成设定的功能。现场控制站配备足够的主机柜、扩展机柜及隔离器柜，全部设备集中布置在控制站的机柜室内（包括UPS电源）。安装卡件、接线端子、隔离继电器、模拟量隔离模块、UPS电源的机柜由供应商根据所配置的控制设备的数量来配置。（控制站模拟量必须配置信号隔离器和过流、过压保护装置）。-2-1.3.3系统网络通讯主控操作站与现场控制站间通过系统网络进行通讯。系统通讯网络采用标准工业以太网。为实现企业管理的现代化，DCS通过网络接口与企业信息管理系统连接，以完成信息管理及综合调控功能。二、标准规范DCS应遵循的标准和规范:基础标准有关条款温度仪表标准压力仪表标准流量与物位仪表标准检测和记录仪表标准工业控制机与计算机技术应用装置标准自动装置与遥控装置标准调节器标准执行器标准电力屏柜、箱、盘等标准EN55022、EN55014无线电干扰抑制能力IEC801，EN60801，VDE0843，NAMUR抗电磁干扰能力IP22，IP65外壳防护标准IEEE802.3/DIN/ISO8802以太网标准DIN/IS011898CAN总线标准TCP/IP,IEC870-5网...
