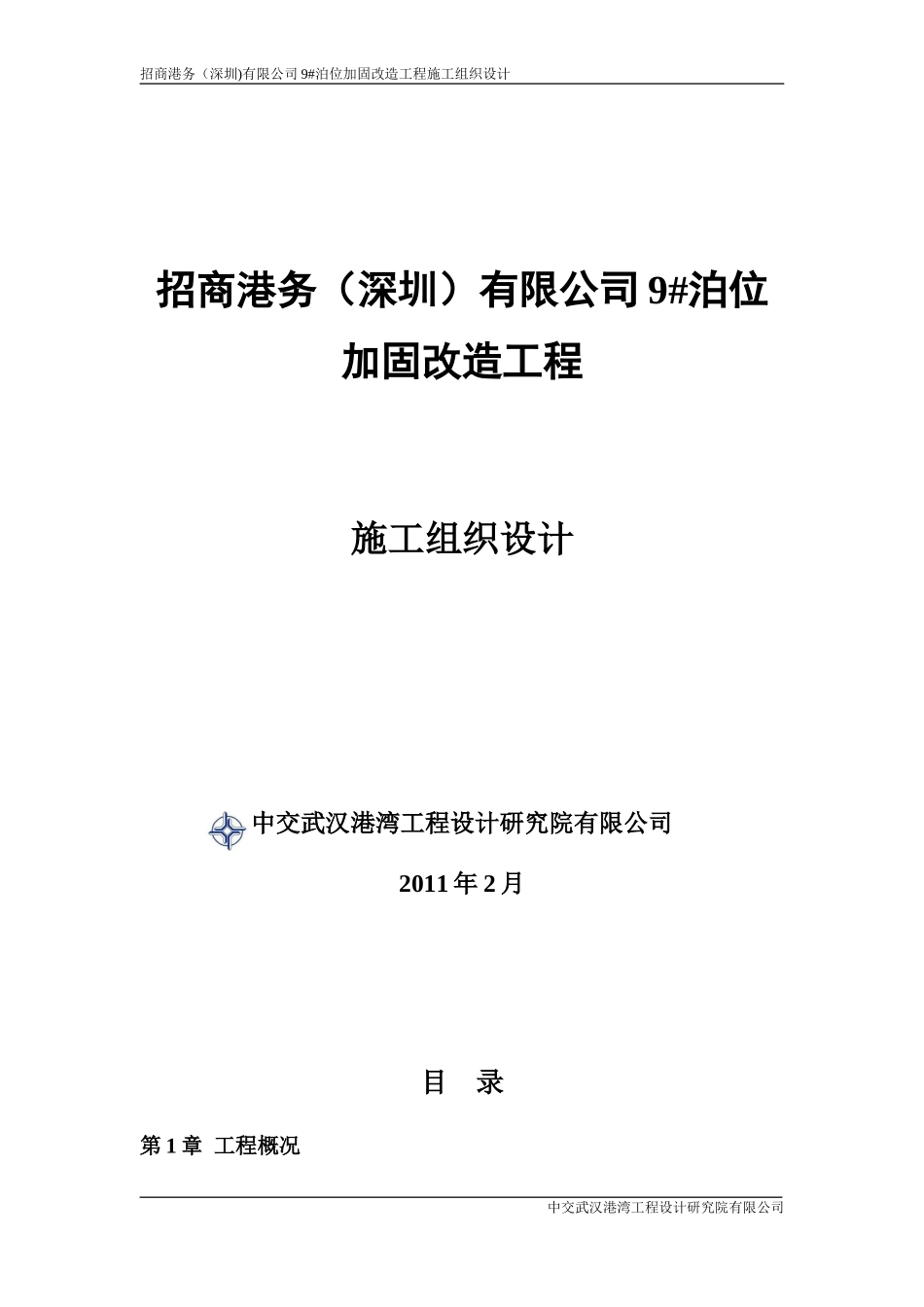

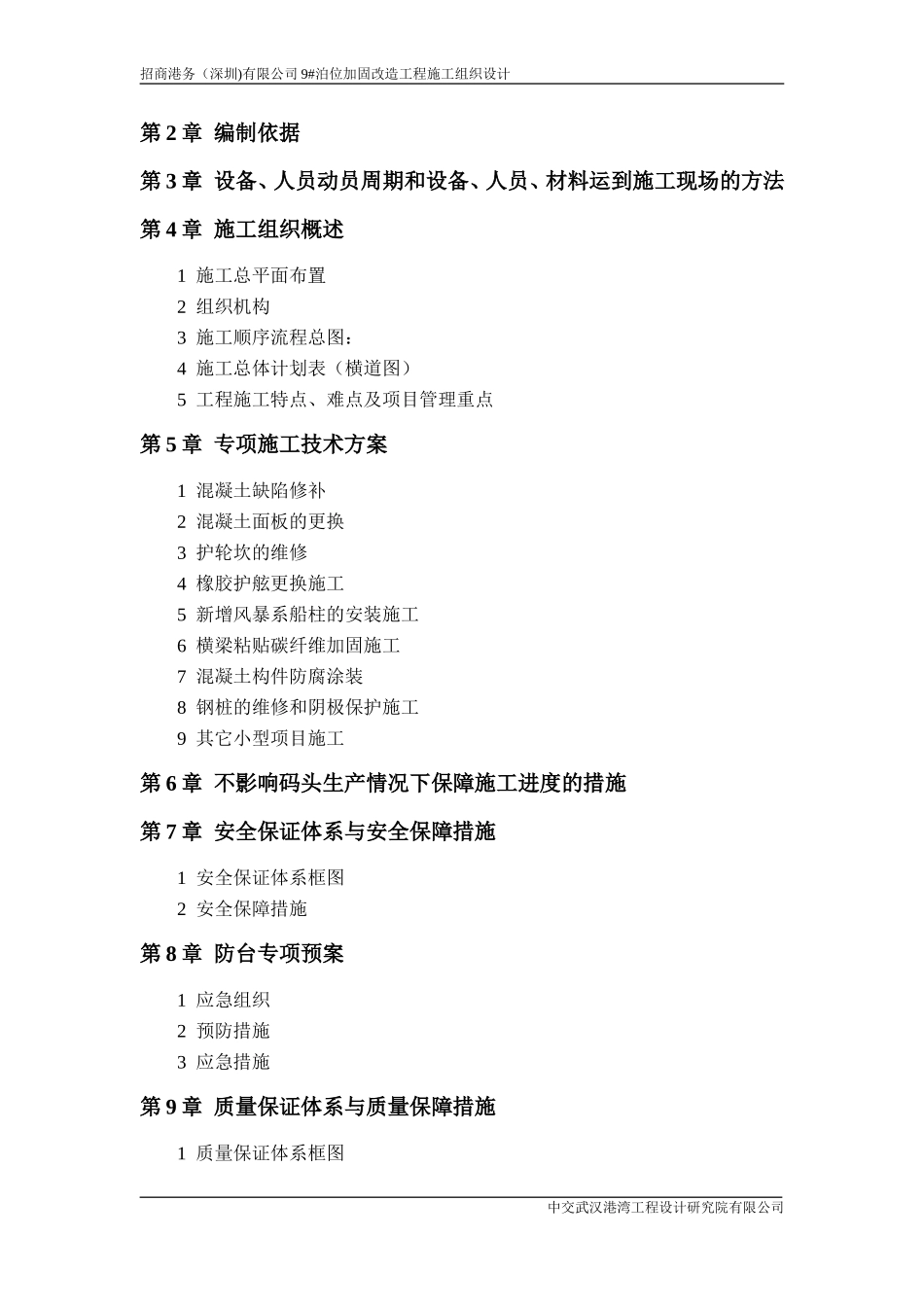

招商港务（深圳)有限公司9#泊位加固改造工程施工组织设计招商港务（深圳）有限公司9#泊位加固改造工程施工组织设计中交武汉港湾工程设计研究院有限公司2011年2月目录第1章工程概况中交武汉港湾工程设计研究院有限公司招商港务（深圳)有限公司9#泊位加固改造工程施工组织设计第2章编制依据第3章设备、人员动员周期和设备、人员、材料运到施工现场的方法第4章施工组织概述1施工总平面布置2组织机构3施工顺序流程总图：4施工总体计划表（横道图）5工程施工特点、难点及项目管理重点第5章专项施工技术方案1混凝土缺陷修补2混凝土面板的更换3护轮坎的维修4橡胶护舷更换施工5新增风暴系船柱的安装施工6横梁粘贴碳纤维加固施工7混凝土构件防腐涂装8钢桩的维修和阴极保护施工9其它小型项目施工第6章不影响码头生产情况下保障施工进度的措施第7章安全保证体系与安全保障措施1安全保证体系框图2安全保障措施第8章防台专项预案1应急组织2预防措施3应急措施第9章质量保证体系与质量保障措施1质量保证体系框图中交武汉港湾工程设计研究院有限公司招商港务（深圳)有限公司9#泊位加固改造工程施工组织设计2质量保证措施第10章施工进度管理与保障措施1施工进度计划2保证工期方案3保证工期的组织措施4保证工期的技术措施5保证工期的管理保障措施第11章环境保证体系与环保措施1环境保证体系2环保措施第12章文明施工管理1组织领导2现场管理中交武汉港湾工程设计研究院有限公司招商港务（深圳)有限公司9#泊位加固改造工程施工组织设计第1章工程概况招商港务（深圳）有限公司（以下简称“招港”）隶属招商局国际有限公司（以下简称“招商国际”），负责经营蛇口港区从五湾客运码头区到三突堤集装箱专业作业区之间的货运公用码头区，即0～14＃泊位（以下简称“招港作业区”）。9#泊位为7.5万吨级（87年规范船型）散货泊位，位于招港二突堤南侧，该码头竣工日期为1992年，泊位年设计通过能力为170万吨，是目前深圳港乃至珠江三角洲沿海港口中泊位等级最大的散货泊位，主要接卸金属矿石和散粮，是招港通过能力最大的生产性泊位，每年实际完成吞吐量约500多万吨，约占招港全部散杂货吞吐量的36%，是招港码头中吞吐量贡献度最大的泊位。为适应全球散货船舶大型化的趋势，解决泊位通过能力不足、靠泊等级偏小的问题，招港依据有关要求和规定，决定对9#泊位进行升级改造，并委托中交水规院深圳有限公司进行了加固改造方案的设计，拟通过对通航水域及码头结构的改造，使之能满足15万吨级散货船减载靠泊的要求。招港9#泊位平面位置图9#泊位码头为高桩梁板式结构，泊位总长300米。码头桩基有Φ600㎜钢管桩、钢板桩、工字钢桩和600mm×600mm预应力混凝土空心桩四类。码头排架间距为6m，系船柱共12个，两头2个为1000kN系船桩，中间10个为750kN系中交武汉港湾工程设计研究院有限公司招商港务（深圳)有限公司9#泊位加固改造工程施工组织设计船桩，各系船柱间间隔为24m。橡胶护弦采用SUC1000H-R鼓形橡胶护弦，间距为24m，另设有圆筒形护弦辅助。2010年11月，中交水规院深圳有限公司已按要求完成全部的施工图设计工作（包括水域挖泥和码头结构改造、构件防腐和维修补强等内容），对9#泊位的主要加固改造内容为：(1)对码头桩基进行修补后加装牺牲阳极防腐。(2)对码头上部梁板结构出现的裂缝进行修补，对损坏严重的叠合板、简支板进行部分凿除更换；(3)对码头横梁部分采用碳纤维加固。(4)在完成码头混凝土结构修补与碳纤维加固后，对码头面板、横梁、纵梁等混凝土结构加装防腐保护涂层。(5)安装SA型H500L2500护舷17套；更换H1000二鼓一板护舷14套。(6)增设150吨系船柱及基础、新装车挡、对损坏严重的护轮砍进行修复。(7)对码头结构的抛石棱体进行测量并扑抛块石。(8)对码头系船柱、供水栓等外露铁件进行防锈油漆。(9)对所有护轮砍表面进行修复后，涂黑黄相间的路标油漆二道。(10)对码头上表面磨耗层缺损严重的地方进行局部修复。第2章编制依据1.《招商港务（深圳）有限公司9#泊位加固改造工程报价说明书》；2.《招商港务（深圳）有限公司9#泊位加固改造工程施工图设计说明》及设计施工图；3.招商港务（深圳）有限公司《外来...
