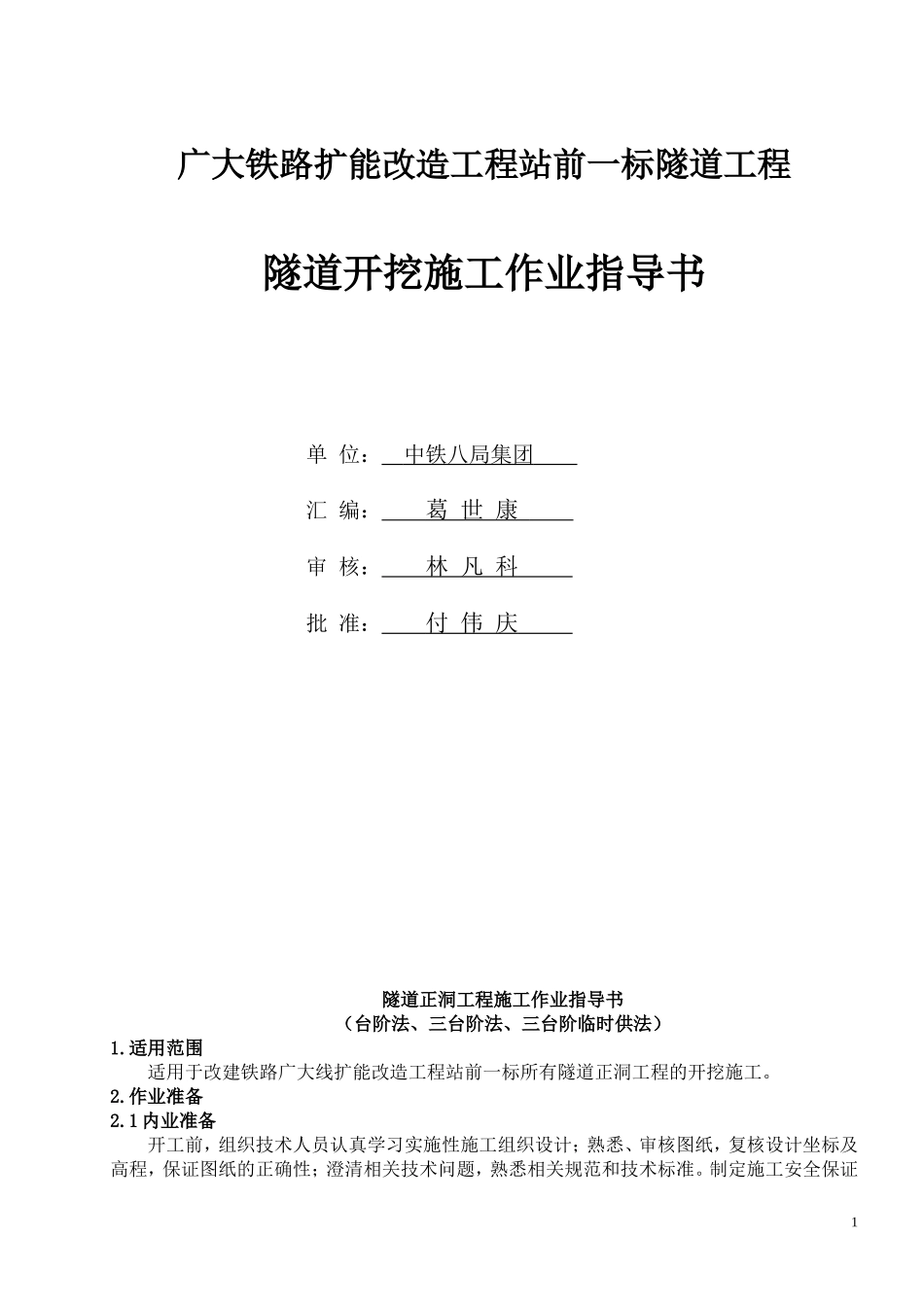

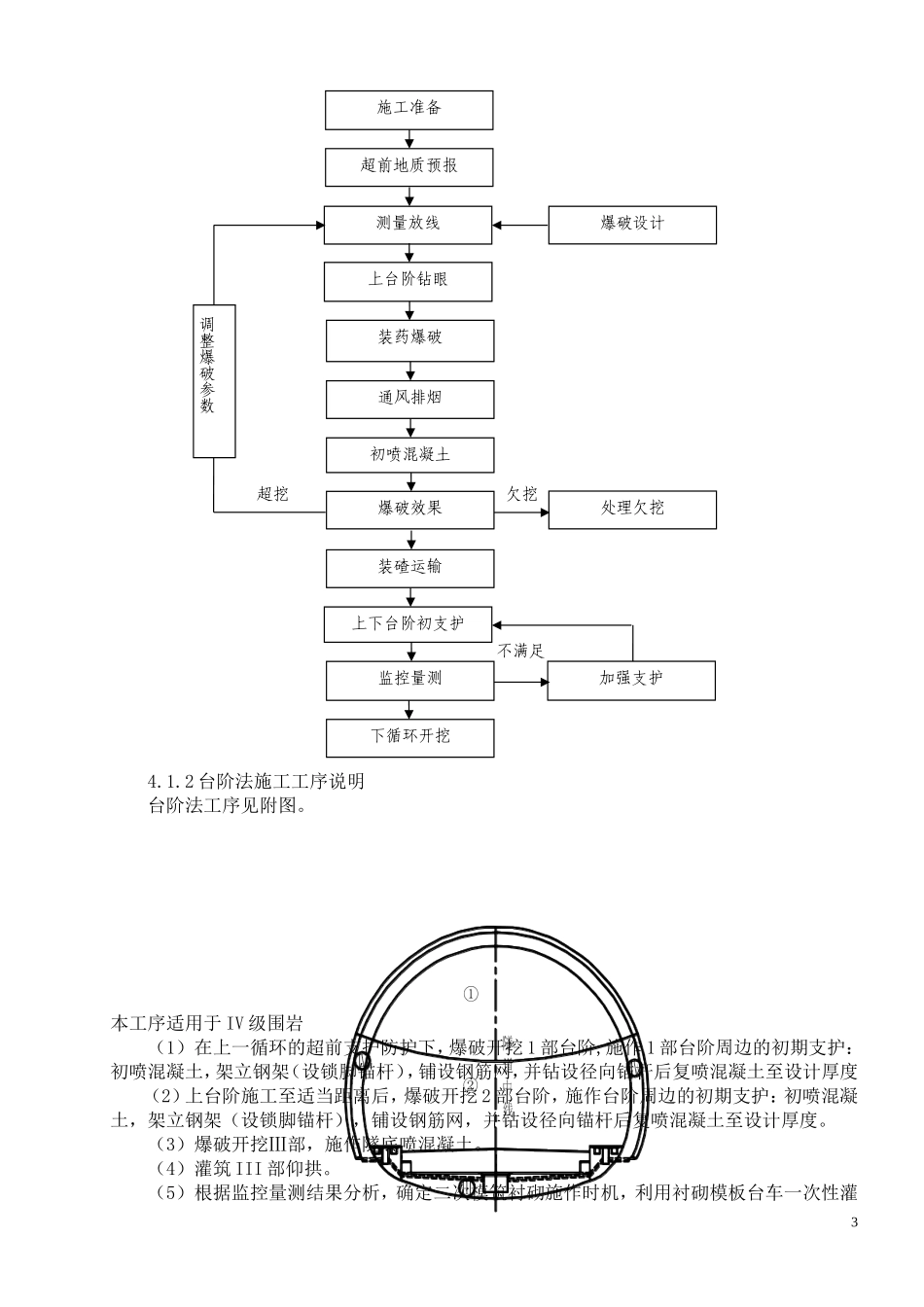

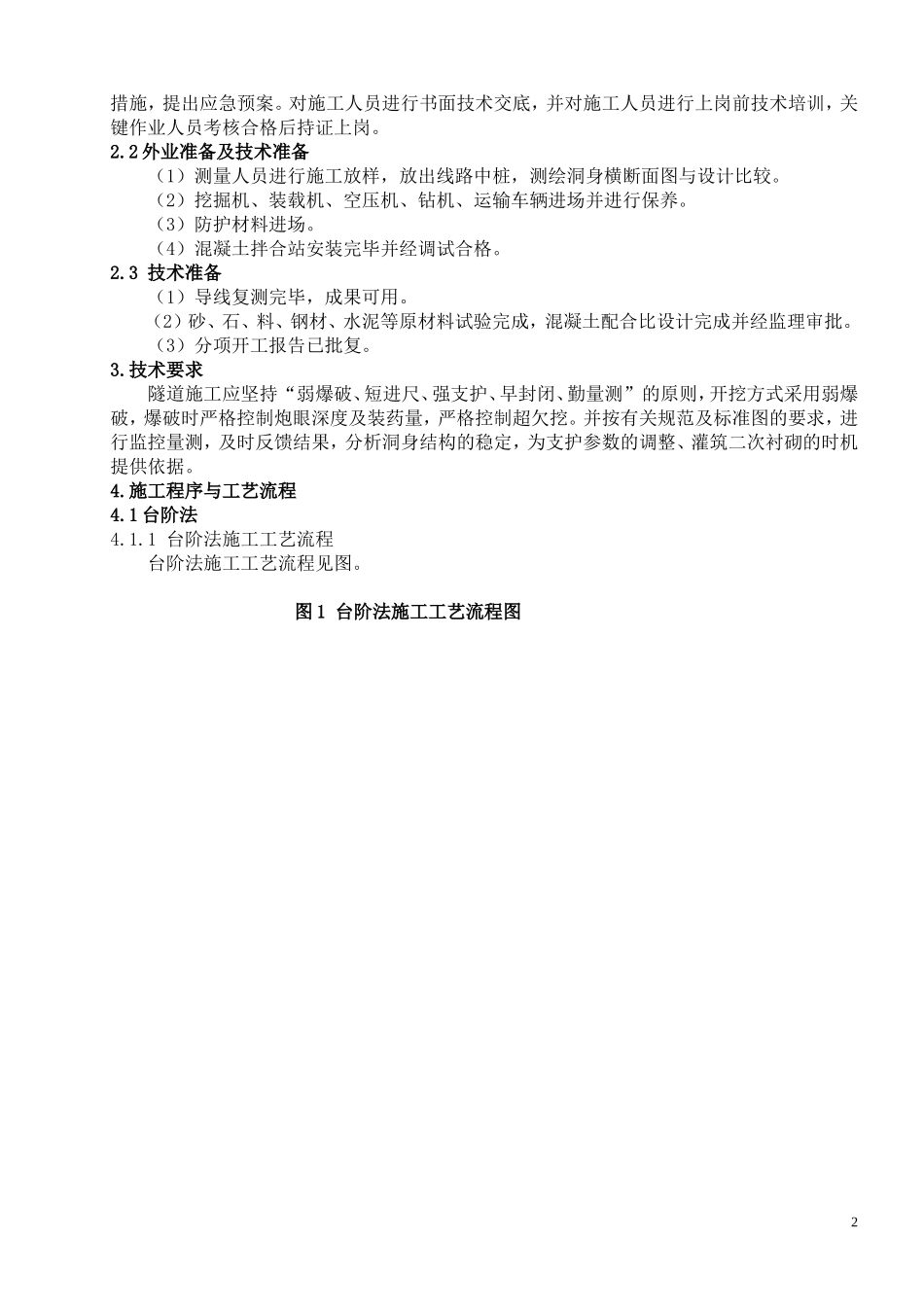

广大铁路扩能改造工程站前一标隧道工程隧道开挖施工作业指导书单位：中铁八局集团汇编：葛世康审核：林凡科批准：付伟庆隧道正洞工程施工作业指导书（台阶法、三台阶法、三台阶临时供法）1.适用范围适用于改建铁路广大线扩能改造工程站前一标所有隧道正洞工程的开挖施工。2.作业准备2.1内业准备开工前，组织技术人员认真学习实施性施工组织设计；熟悉、审核图纸，复核设计坐标及高程，保证图纸的正确性；澄清相关技术问题，熟悉相关规范和技术标准。制定施工安全保证1措施，提出应急预案。对施工人员进行书面技术交底，并对施工人员进行上岗前技术培训，关键作业人员考核合格后持证上岗。2.2外业准备及技术准备（1）测量人员进行施工放样，放出线路中桩，测绘洞身横断面图与设计比较。（2）挖掘机、装载机、空压机、钻机、运输车辆进场并进行保养。（3）防护材料进场。（4）混凝土拌合站安装完毕并经调试合格。2.3技术准备（1）导线复测完毕，成果可用。（2）砂、石、料、钢材、水泥等原材料试验完成，混凝土配合比设计完成并经监理审批。（3）分项开工报告已批复。3.技术要求隧道施工应坚持“弱爆破、短进尺、强支护、早封闭、勤量测”的原则，开挖方式采用弱爆破，爆破时严格控制炮眼深度及装药量，严格控制超欠挖。并按有关规范及标准图的要求，进行监控量测，及时反馈结果，分析洞身结构的稳定，为支护参数的调整、灌筑二次衬砌的时机提供依据。4.施工程序与工艺流程4.1台阶法4.1.1台阶法施工工艺流程台阶法施工工艺流程见图。图1台阶法施工工艺流程图24.1.2台阶法施工工序说明台阶法工序见附图。本工序适用于IV级围岩（1）在上一循环的超前支护防护下，爆破开挖1部台阶,施作1部台阶周边的初期支护：初喷混凝土，架立钢架（设锁脚锚杆），铺设钢筋网，并钻设径向锚杆后复喷混凝土至设计厚度（2）上台阶施工至适当距离后，爆破开挖2部台阶，施作台阶周边的初期支护：初喷混凝土，架立钢架（设锁脚锚杆），铺设钢筋网，并钻设径向锚杆后复喷混凝土至设计厚度。（3）爆破开挖Ⅲ部，施作隧底喷混凝土。（4）灌筑III部仰拱。（5）根据监控量测结果分析，确定二次模筑衬砌施作时机，利用衬砌模板台车一次性灌超挖欠挖不满足施工准备爆破效果装碴运输上下台阶初支护监控量测初喷混凝土上台阶钻眼通风排烟测量放线装药爆破超前地质预报下循环开挖爆破设计处理欠挖加强支护调整爆破参数3筑Ⅳ部衬砌，拱墙衬砌一次施作。4.1.2台阶法施工要求（1）隧道施工应坚持“弱爆破、短进尺、强支护、早封闭、勤量测”的原则。（2）开挖方式采用弱爆破，爆破时严格控制炮眼深度及装药量。（3）台阶长度宜控制在10m~35m之内；围岩稳定较差时，控制在3~10m。（4）围岩段封闭位置距离掌子面不得大于35m。（5）仰拱距开挖面不超过45m。（6）下台阶断面开挖应两侧交错进行，下台阶开挖后仰拱应紧跟。施工中应解决好上下台阶的施工干扰问题，下部应减少对上部围岩、支护的拢动。（7）施工中，IV级围岩段开展洞内处观察及拱顶下沉，净空变化监控量测，量测断面间距不大于10m，及时反馈结果，分析洞身结构的稳定，为支护参数的调整、灌筑二次衬砌的时机提供依据。（8）上台阶施作钢拱架时，采用扩大拱脚和锁脚锚杆等措施，控制围岩和初期支护变形。（9）下台阶在上台阶喷射混凝土达到设计强度70%以上时开挖，当岩体不稳定时需缩短进尺，必要时分下台阶左右两部开挖，并及时施作初期支护和仰拱。（10）下台阶施工时要保证初支钢架整体顺接平直，螺栓连接牢靠。（11）IV级围岩上台阶每循环开挖进尺不应大于2榀钢架；边墙每循环开挖支护进尺不得大于2榀钢架间距，仰拱开挖前必须完成钢架锁脚。（12）对于不良地质地段二次衬砌应及时施作，二次衬砌距离掌子面V级围岩不得大于70m。4.2三台阶法4.2.1三台阶法施工工艺流程4三台阶法施工工艺流程见图4.2.2三台阶法施工工序说明三台阶法工序见附图。5满足不满足施工准备超前地质预报上中下台阶测量放线上台阶开挖、出渣、清理开挖面上台阶初期支护中台阶开挖、出渣、清理开挖面中台阶初期支护下台阶开挖、出渣、清理开挖面下台阶初期支护监控测量加强防护下循环开挖本...
