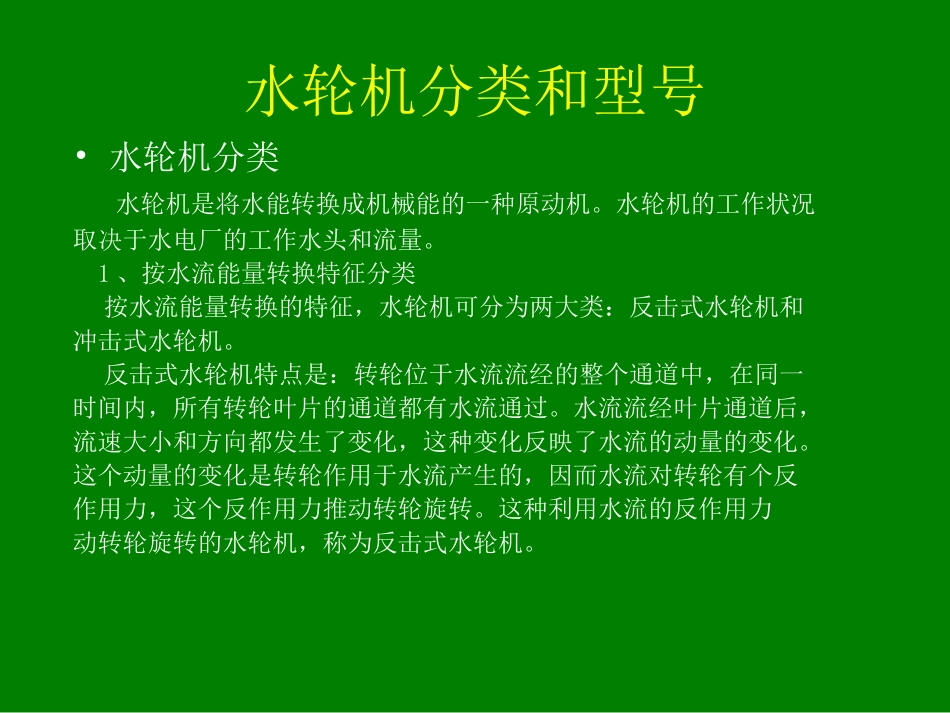

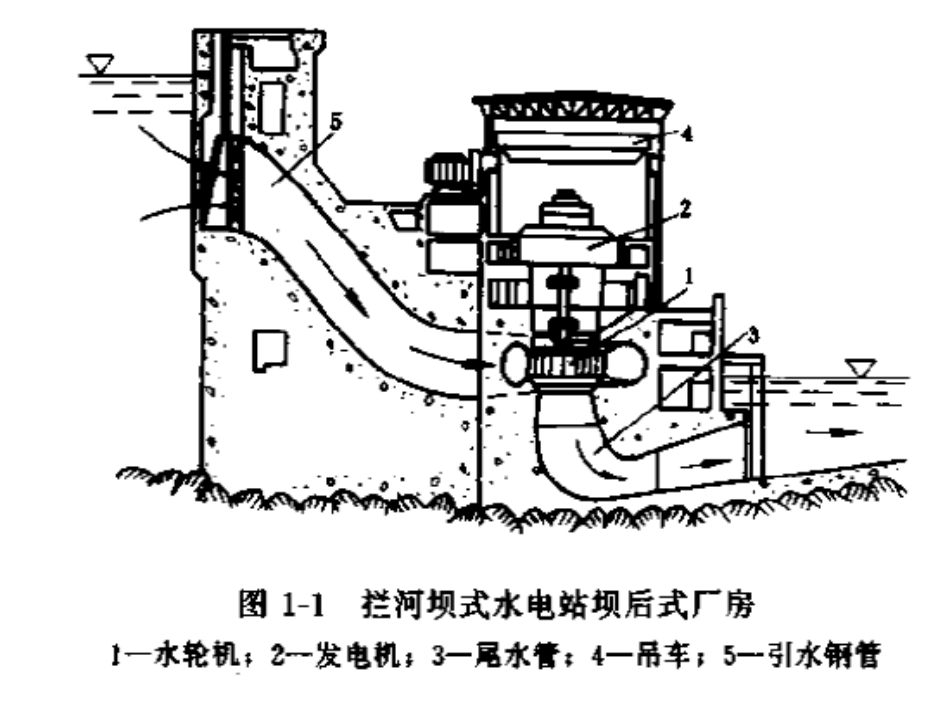

水轮发电机组运行与维护水轮机分类和型号•水轮机分类水轮机是将水能转换成机械能的一种原动机。水轮机的工作状况取决于水电厂的工作水头和流量。1、按水流能量转换特征分类按水流能量转换的特征，水轮机可分为两大类：反击式水轮机和冲击式水轮机。反击式水轮机特点是：转轮位于水流流经的整个通道中，在同一时间内，所有转轮叶片的通道都有水流通过。水流流经叶片通道后，流速大小和方向都发生了变化，这种变化反映了水流的动量的变化。这个动量的变化是转轮作用于水流产生的，因而水流对转轮有个反作用力，这个反作用力推动转轮旋转。这种利用水流的反作用力动转轮旋转的水轮机，称为反击式水轮机。水轮机分类和型号冲击式水轮机的特点是：当水流流经转轮时，不像反击式水轮机那样整个转轮位于水流流经的通道中，只有部分转轮叶片充满了水，其余部分则处在大气之中。水流以射流形式冲击转轮。冲击式水轮机实际上是利用水流的动能推动转轮旋转。而且在同一时间内水流只冲击着部分水斗。所以利用水流冲击的动能推动转轮旋转的水轮机，称为冲击式水轮机。反击式水轮机多用于中、低水头水电厂，冲击式水轮机多用于高水头水电厂。水轮机分类和型号2、按水轮机结构形式分类水轮机分类和型号水轮机分类和型号水轮机分类和型号3、按水轮机主轴布置形式分类水轮机按主轴的布置形式又可分为卧式和立式两种（也称横轴和立轴）。立式布置得水轮发电机分为悬式和伞式两种。悬式发电机的推力轴承位于发电机转子上部的上机架上或上机架中。伞式发电机的推力轴承位于转子下部的下机架中，或用支架支承在水轮机顶盖上。伞式发电机又分普通伞式（其上、下导轴承分别位于上、下机架中），半伞式（只用上导轴承，它布置在上机架中，无下导轴承；我厂机组为此类型）和全伞式（只有下导轴承，它布置在下机架中，无上导轴承）。水轮机分类和型号•水轮机型号根据JB84-74《水轮机型号编制规定》，水轮机型号由三部分组成。第一部分代表水轮机的型式和转轮型号。常见有：混流式，用HL表示；轴流转桨式，用ZZ表示；贯流转桨式，用GZ表示；水斗式，用CJ表示；等等。第二部分代表水轮机主轴的布置形式和引水室的特征。常见有：立轴，用L表示；卧轴，用W表示；金属蜗壳，用J表示；混凝土蜗壳，用H表示；等等。第三部分表示水轮机转轮标称直径D1（cm），冲击式水轮机牌号的第三部分用下示数据表示：水轮机转轮标称直径作用在每个转轮上的喷嘴数目*射流直径水轮机分类和型号水轮机牌号示例：HL220-LJ-550,表示转轮型号为220的混流式水轮机、立轴、金属蜗壳、转轮标称直径为550cm。ZZ560-LH-800,表示转轮型号为560的轴流转桨式水轮机。立轴、混凝土蜗壳、转轮标称直径为800cm。2CJ30-W-120/2*10,表示转轮型号为30的水斗式水轮机，一根轴上有二个转轮，卧式、转轮节圆直径为120cm，每个转轮有二个喷嘴，射流直径为10cm。问题：请试说出我厂水轮机型号HL89-LJ-500的含义。请试说出转轮标称直径是指什么。混流式水轮机结构和作用•水轮机的组成立式混流式水轮机如图所示，从作用和安装上划分，它由以下几部分组成：埋设部分，包括尾水管里衬、基础环、座环，蜗壳和机坑里衬。这些部件都是埋在混凝土中的，由混凝土结构来固定和支撑。转动部分，包括主轴、转轮和它们的附件。转轮是水轮机转换能量的核心部件，它产生的机械功率由主轴传给发电机转子。导水机构，这是控制水流方向和大小的部分。它包括形成水流通道的零部件，如座环、底环、顶盖及活动导叶；还包括导叶的传动与控制机构，如导叶臂、连杆、控制环、推拉杆、调速轴等。水轮机导轴承，包括轴瓦、轴承体等。主轴密封结构，如工作密封、检修密封。水轮机附属装置，包括紧急真空破环阀、尾水管十字补气架或补气管、各种测压管路、测温装置、信号装置等等。混流式水轮机结构和作用•混流式水轮机各部分作用蜗壳作用是保证水流以最小的水力损失把水引向导水部件，从而提高水轮机的效率；尽可能保证沿导水部件的周围进水流量均匀，水流对称于轴，以使转轮受力均衡，提高工作稳定性；使水流在进入导水部件以前形成环流，然后很顺利进入工作转轮；保证转轮工作时，...
