新老《高层建筑混凝土结构设计规范》比较2VIP免费

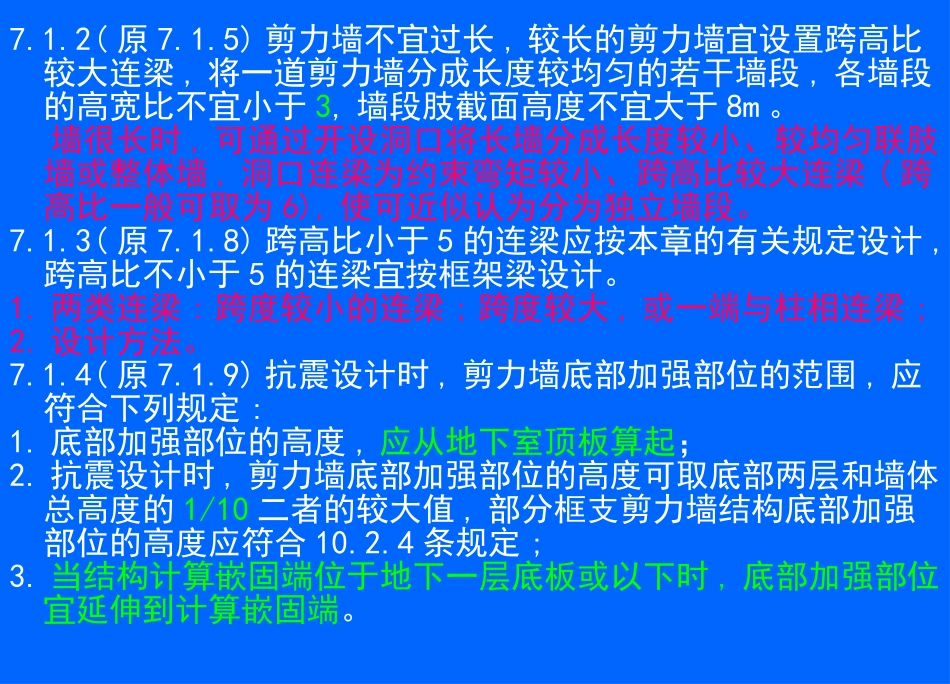

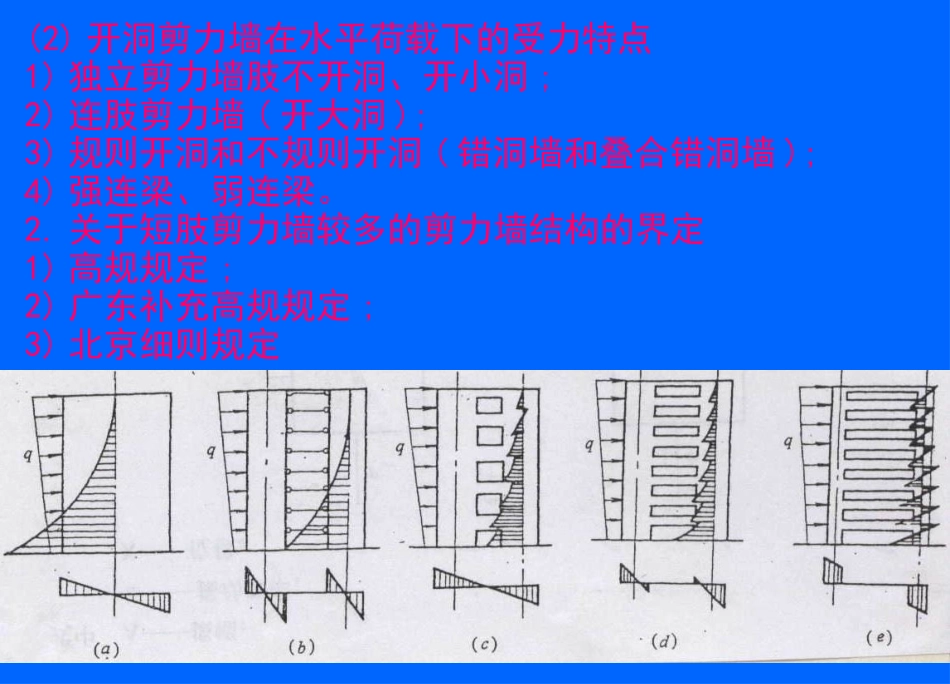

(2)开洞剪力墙在水平荷载下的受力特点1)独立剪力墙肢不开洞、开小洞;2)连肢剪力墙(开大洞);3)规则开洞和不规则开洞(错洞墙和叠合错洞墙);4)强连梁、弱连梁。2.关于短肢剪力墙较多的剪力墙结构的界定1)高规规定;2)广东补充高规规定;3)北京细则规定7.1.2(原7.1.5)剪力墙不宜过长,较长的剪力墙宜设置跨高比较大连梁,将一道剪力墙分成长度较均匀的若干墙段,各墙段的高宽比不宜小于3,墙段肢截面高度不宜大于8m。墙很长时,可通过开设洞口将长墙分成长度较小、较均匀联肢墙或整体墙,洞口连梁为约束弯矩较小、跨高比较大连梁(跨高比一般可取为6),使可近似认为分为独立墙段。7.1.3(原7.1.8)跨高比小于5的连梁应按本章的有关规定设计,跨高比不小于5的连梁宜按框架梁设计。1.两类连梁:跨度较小的连梁;跨度较大,或一端与柱相连梁;2.设计方法。7.1.4(原7.1.9)抗震设计时,剪力墙底部加强部位的范围,应符合下列规定:1.底部加强部位的高度,应从地下室顶板算起；2.抗震设计时,剪力墙底部加强部位的高度可取底部两层和墙体总高度的1/10二者的较大值,部分框支剪力墙结构底部加强部位的高度应符合10.2.4条规定;3.当结构计算嵌固端位于地下一层底板或以下时,底部加强部位宜延伸到计算嵌固端。7.1.5(原7.1.7)楼面梁不宜支承在剪力墙或核心筒连梁上。当剪力墙或核心筒墙肢与其平面外相交的楼面梁刚接时,可沿楼面梁轴线方向设置与梁相连的剪力墙、扶壁柱或在墙内设置暗柱,并应符合下列规定(第1、2、3、5、6款略):4应通过计算确定暗柱或扶壁柱的竖向钢筋(或型钢),竖向钢筋的总配筋率应符合下列要求:非抗震设计时不应小于0.6％;抗震设计时,一、二、三、四级分别不应小于1.0％、0.8％、0.7％和0.6％;采用HRB400级热轧钢筋时应允许减少0.1%;增加暗柱、扶壁柱的竖向钢筋的总配筋率最小要求和箍筋配置要求,并强调楼面梁水平钢筋伸入墙内的锚固要求,钢筋锚固长度应符合《混凝土结构设计规范》有关规定。7.1.6当墙肢的截面高度与厚度之比不大于4时,宜按框架柱进行截面设计。取消原条文中的小墙肢规定,将4＜hw/bw≤8的剪力墙定为短肢剪力墙,将hw/bw≤4的剪力墙按柱进行截面设计。7.1.7抗震设计时,不应全部采用短肢剪力墙;当采用具有较多短肢剪力墙的剪力墙结构时,应符合下列要求:1.在规定的水平地震作用下,短肢剪力墙承担的底部倾覆力矩不宜大于结构底部总地震倾覆力矩的50%；2.房屋适用高度应比表3.3.2-1规定的剪力墙结构的最大适用高度适当降低,7度和8度时分别不宜大于100m和80m。B级高度及抗震设防烈度为9度A级高度高层建筑,不宜布置短肢剪力墙,不应采用具有较多短肢剪力墙的剪力墙结构。注:1.短肢剪力墙是指截面厚度不大于300mm、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙;2.具有较多短肢剪力墙的剪力墙结构是指在规定的水平地震作用下,短肢剪力墙承担的底部倾覆力矩不小于结构底部总地震倾覆力矩的30%的剪力墙结构。1.关于短肢剪力墙的界定(1)对L、T、十字形剪力墙,两个方向墙肢高度与厚度之比最大值＞4且≤8时,才为短肢剪力墙。当洞口较小且连梁刚度较大,剪力墙受力接近整体小开口墙时,可按整体墙长度判断是否属于短肢剪力墙。7.2.1剪力墙的截面厚度应符合下列要求:1.应符合本规程附录D的墙体稳定验算要求;2.一、二级剪力墙,底部加强部位不应小于200mm,其他部位不应小于160mm;无端柱或翼墙的一字形独立剪力墙,底部加强部位不应小于220mm,其他部位不应小于180mm;3.三、四级剪力墙的截面厚度,底部加强部位不应小于160mm,其他部位不应小于160mm;无端柱或无翼墙的一字形独立剪力墙,底部加强部位截面厚度不应小于180mm,其他部位不应小于160mm;4.非抗震设计的剪力墙的截面厚度不应小于160mm;5.剪力墙井筒中,分隔电梯井或管道井的墙肢截面厚度可适当减小,但不宜小于160mm。1.原规程7.2.2条部分内容修改。墙厚应符合稳定要求(强调要满足稳定计算要求,稳定要求是先必须满足的第一条件)、并满足最小墙厚要求。2.取消了厚度与层高的关系,同时部分最小厚度有所减小,主要是考虑低烈度地区的实际情况。7.2.2抗震设计时,短肢剪力墙的设计应符合下列要求:1.短肢剪力墙截面厚度除应符合第7.2.1条的要求外,尚不应小...
