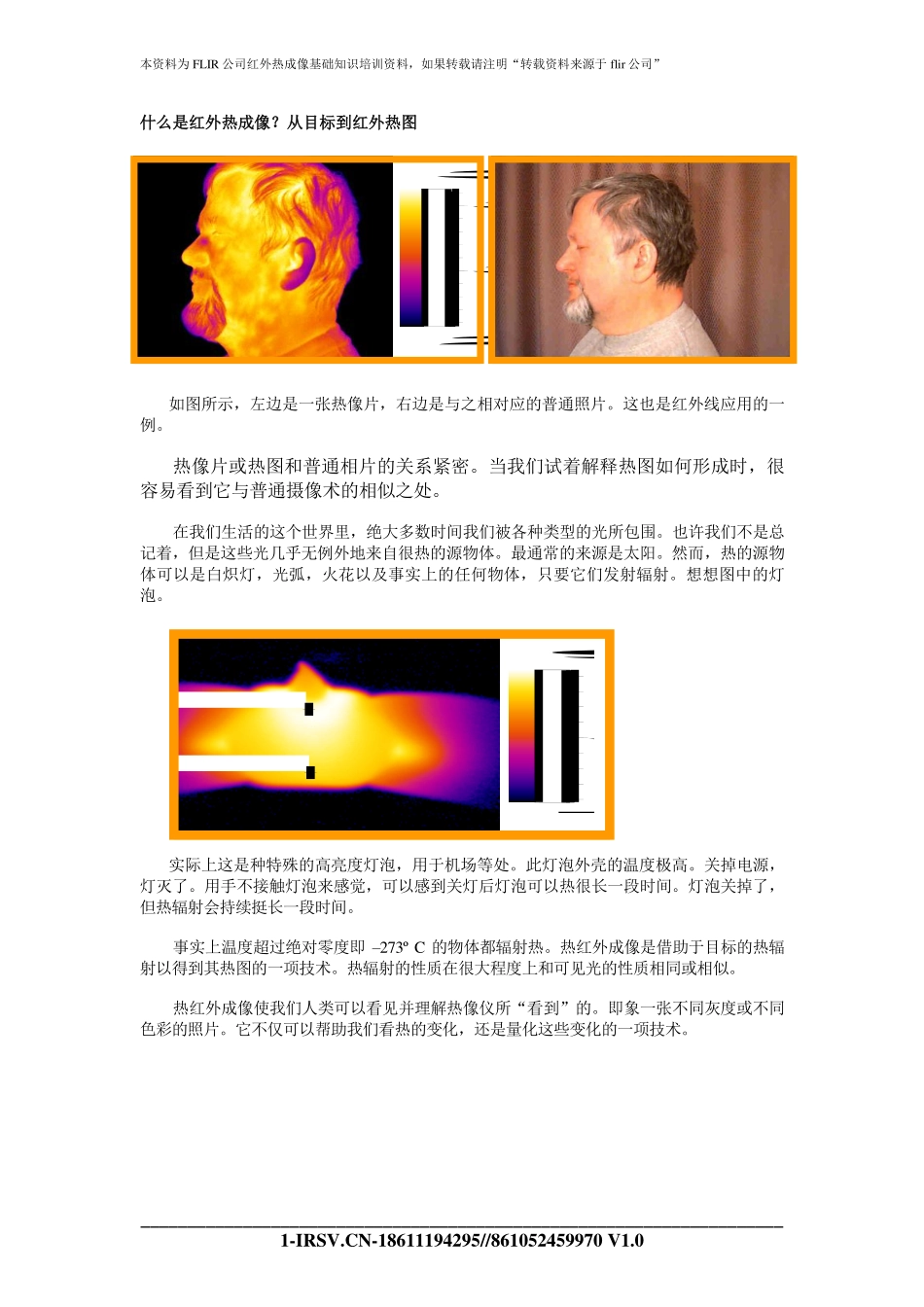

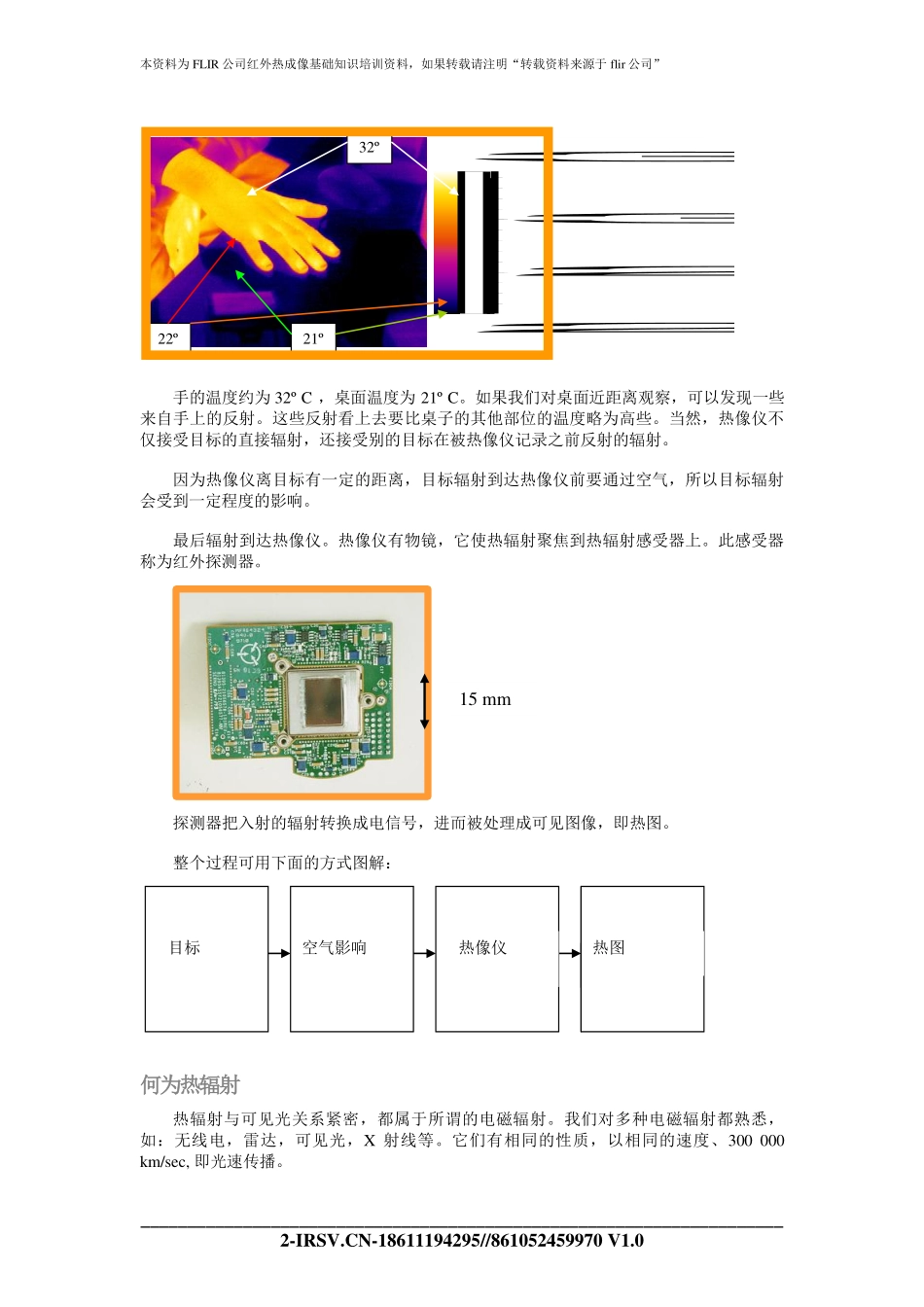

本资料为FLIR公司红外热成像基础知识培训资料，如果转载请注明“转载资料来源于flir公司”_____________________________________________________________________1-IRSV.CN-18611194295//861052459970V1.0什么是红外热成像？从目标到红外热图如图所示，左边是一张热像片，右边是与之相对应的普通照片。这也是红外线应用的一例。热像片或热图和普通相片的关系紧密。当我们试着解释热图如何形成时，很容易看到它与普通摄像术的相似之处。在我们生活的这个世界里，绝大多数时间我们被各种类型的光所包围。也许我们不是总记着，但是这些光几乎无例外地来自很热的源物体。最通常的来源是太阳。然而，热的源物体可以是白炽灯，光弧，火花以及事实上的任何物体，只要它们发射辐射。想想图中的灯泡。实际上这是种特殊的高亮度灯泡，用于机场等处。此灯泡外壳的温度极高。关掉电源，灯灭了。用手不接触灯泡来感觉，可以感到关灯后灯泡可以热很长一段时间。灯泡关掉了，但热辐射会持续挺长一段时间。事实上温度超过绝对零度即–273ºC的物体都辐射热。热红外成像是借助于目标的热辐射以得到其热图的一项技术。热辐射的性质在很大程度上和可见光的性质相同或相似。热红外成像使我们人类可以看见并理解热像仪所“看到”的。即象一张不同灰度或不同色彩的照片。它不仅可以帮助我们看热的变化，还是量化这些变化的一项技术。25.7癈36.3癈303578.7癈939.1癈500SP01:915.7癈SP02:809.7癈本资料为FLIR公司红外热成像基础知识培训资料，如果转载请注明“转载资料来源于flir公司”_____________________________________________________________________2-IRSV.CN-18611194295//861052459970V1.0手的温度约为32ºC，桌面温度为21ºC。如果我们对桌面近距离观察，可以发现一些来自手上的反射。这些反射看上去要比桌子的其他部位的温度略为高些。当然，热像仪不仅接受目标的直接辐射，还接受别的目标在被热像仪记录之前反射的辐射。因为热像仪离目标有一定的距离，目标辐射到达热像仪前要通过空气，所以目标辐射会受到一定程度的影响。最后辐射到达热像仪。热像仪有物镜，它使热辐射聚焦到热辐射感受器上。此感受器称为红外探测器。探测器把入射的辐射转换成电信号，进而被处理成可见图像，即热图。整个过程可用下面的方式图解：何为热辐射热辐射与可见光关系紧密，都属于所谓的电磁辐射。我们对多种电磁辐射都熟悉，如：无线电，雷达，可见光，X射线等。它们有相同的性质，以相同的速度、300000km/sec,即光速传播。目标空气影响热像仪热图21.1癈34.6癈253032º21º22º15mm本资料为FLIR公司红外热成像基础知识培训资料，如果转载请注明“转载资料来源于flir公司”_____________________________________________________________________3-IRSV.CN-18611194295//861052459970V1.0不同的电磁波有各自不同的特性。因而，依据辐射的波长它们分成许多组。红外线这个术语历史上源于这样一个事实，即红外光谱始于红色可见光的末尾处。热红外成像利用了红外光谱波段。短波的终点分界线位于可见光感知的极限，即深红处。长波段的终点，它在毫米波段融入微波无线电波。红外线波段一般分为四个子波段，它们分界线的选择有随意性，在各个国家略有不同。它们包括：近红外线0.75–3µm中红外线3–6µm远红外线6–15µm极远红外线15–1000µm“热”红外线是可以被热像仪感知、利用的红外线。波长大概介于2--13µm之间，这主要取决于探测器的类型。目标基础红外物理目前已经证实有一种不可见的辐射叫做红外辐射。这种辐射的性质和可见光的性质本质上相似。本章的目的是弄清楚该辐射的特性，目标如何发射该辐射，可能如何以不同的方式，数学的，图表的，来描述该辐射。所有物质以覆盖很宽波段的电磁波的形式辐射能量。辐射能量的强度很大程度上随波长而变化。如果目标很热，炽热，则很大一部分辐射以可见光的形式发射。如果目标温度低于约500ºC，则其辐射完全位于红外线波段。可见光辐射的能量强度太弱，人们感觉不到。物体不仅只发射辐射。所有物体都暴露在入射辐射中。这辐射可以是来自我们所关注的目标周围的任何...
