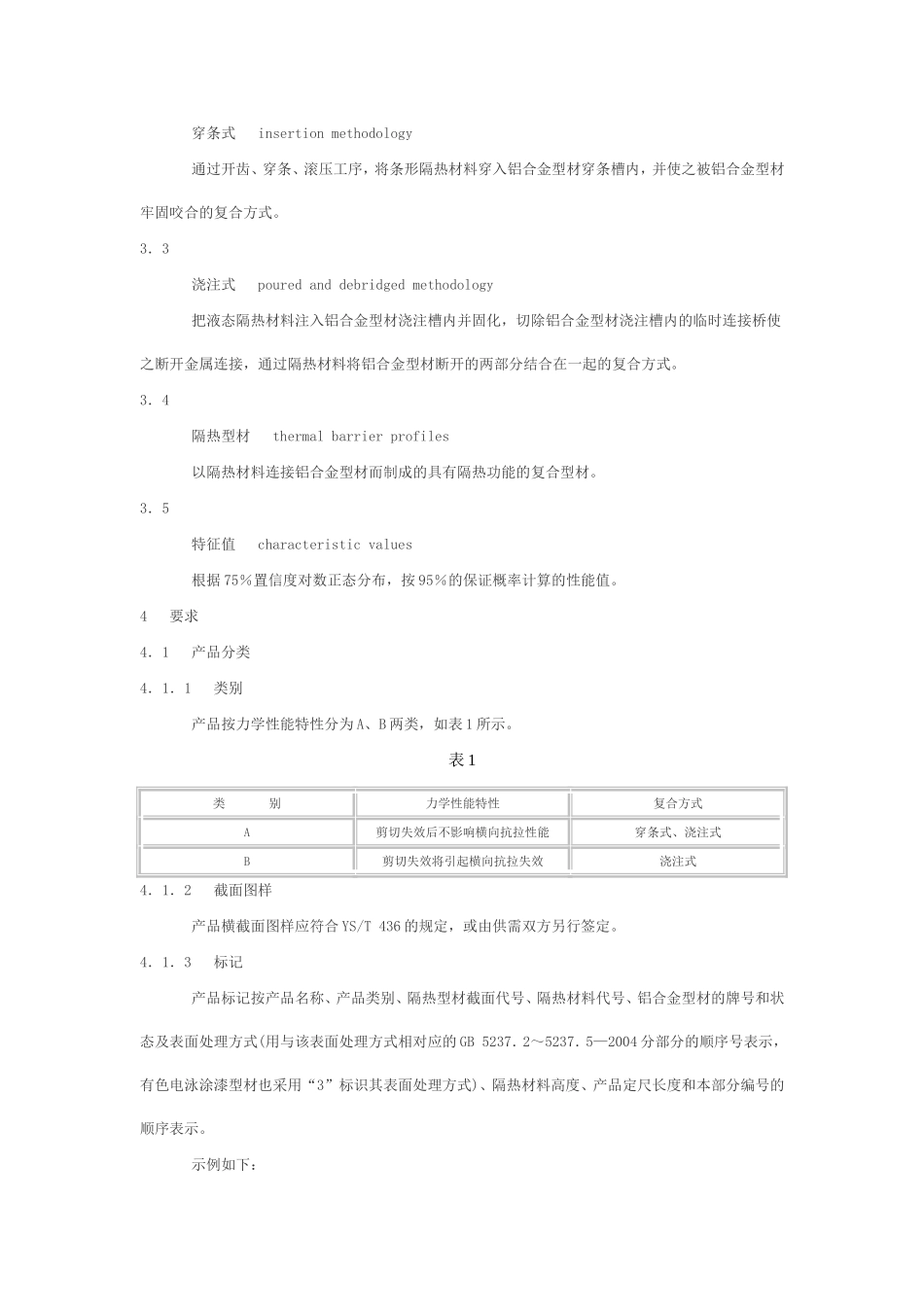

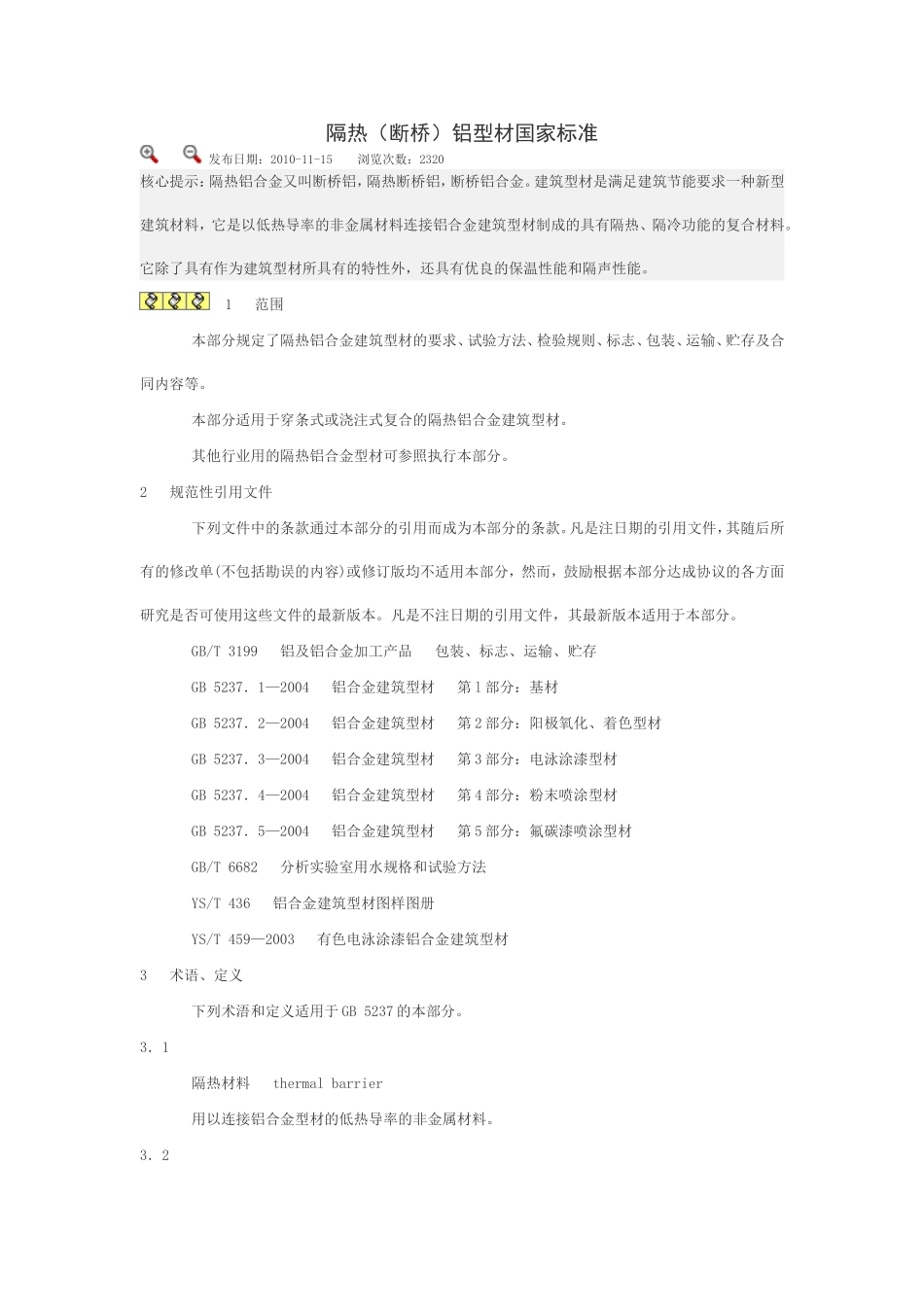

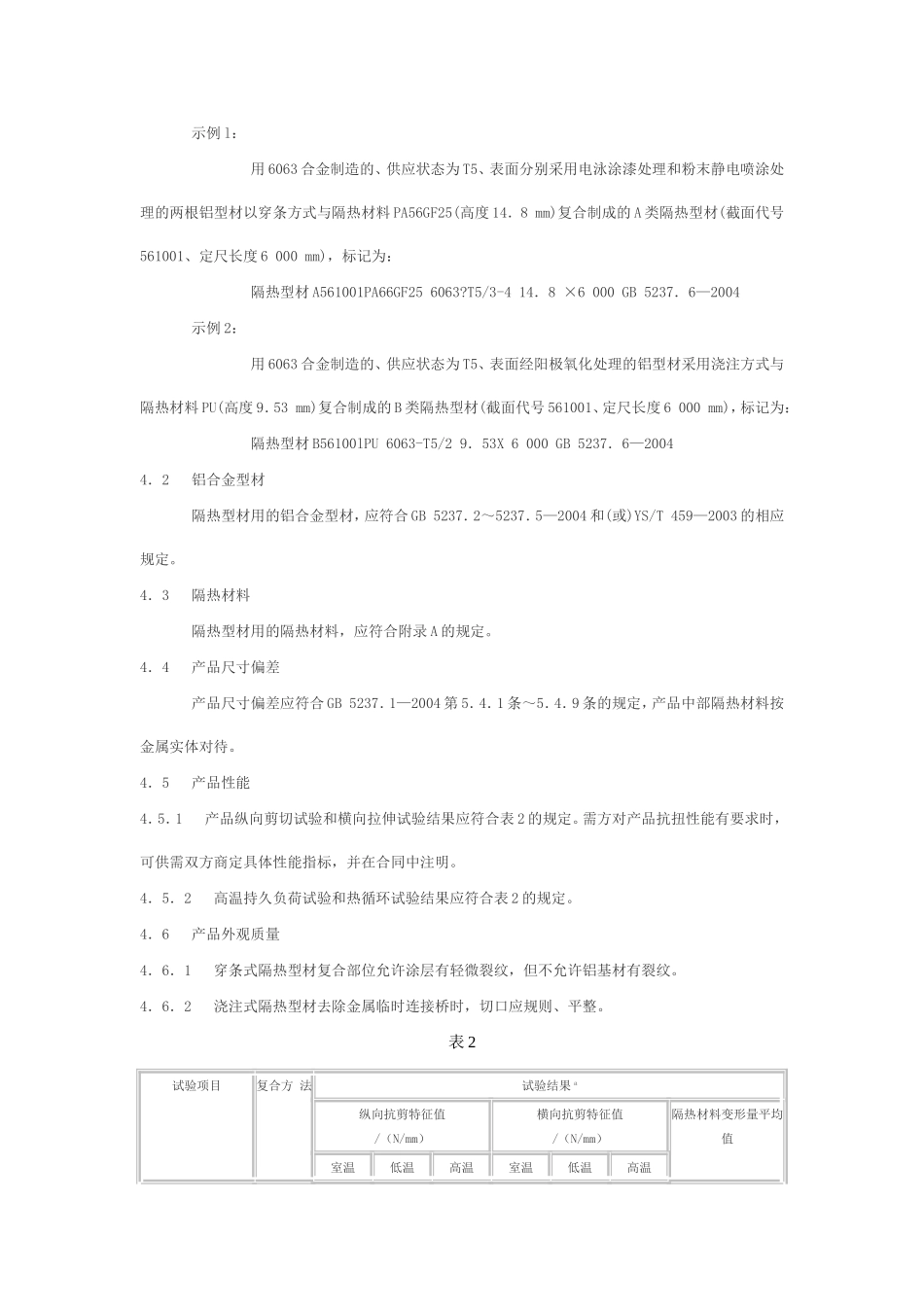

隔热（断桥）铝型材国家标准发布日期：2010-11-15浏览次数：2320核心提示：隔热铝合金又叫断桥铝，隔热断桥铝，断桥铝合金。建筑型材是满足建筑节能要求一种新型建筑材料，它是以低热导率的非金属材料连接铝合金建筑型材制成的具有隔热、隔冷功能的复合材料。它除了具有作为建筑型材所具有的特性外，还具有优良的保温性能和隔声性能。1范围本部分规定了隔热铝合金建筑型材的要求、试验方法、检验规则、标志、包装、运输、贮存及合同内容等。本部分适用于穿条式或浇注式复合的隔热铝合金建筑型材。其他行业用的隔热铝合金型材可参照执行本部分。2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用本部分，然而，鼓励根据本部分达成协议的各方面研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T3199铝及铝合金加工产品包装、标志、运输、贮存GB5237．1—2004铝合金建筑型材第l部分：基材GB5237．2—2004铝合金建筑型材第2部分：阳极氧化、着色型材GB5237．3—2004铝合金建筑型材第3部分：电泳涂漆型材GB5237．4—2004铝合金建筑型材第4部分：粉末喷涂型材GB5237．5—2004铝合金建筑型材第5部分：氟碳漆喷涂型材GB/T6682分析实验室用水规格和试验方法YS/T436铝合金建筑型材图样图册YS/T459—2003有色电泳涂漆铝合金建筑型材3术语、定义下列术浯和定义适用于GB5237的本部分。3．1隔热材料thermalbarrier用以连接铝合金型材的低热导率的非金属材料。3．2穿条式insertionmethodology通过开齿、穿条、滚压工序，将条形隔热材料穿入铝合金型材穿条槽内，并使之被铝合金型材牢固咬合的复合方式。3．3浇注式pouredanddebridgedmethodology把液态隔热材料注入铝合金型材浇注槽内并固化，切除铝合金型材浇注槽内的临时连接桥使之断开金属连接，通过隔热材料将铝合金型材断开的两部分结合在一起的复合方式。3．4隔热型材thermalbarrierprofiles以隔热材料连接铝合金型材而制成的具有隔热功能的复合型材。3．5特征值characteristicvalues根据75％置信度对数正态分布，按95％的保证概率计算的性能值。4要求4．1产品分类4．1．1类别产品按力学性能特性分为A、B两类，如表1所示。表1类别力学性能特性复合方式A剪切失效后不影响横向抗拉性能穿条式、浇注式B剪切失效将引起横向抗拉失效浇注式4．1．2截面图样产品横截面图样应符合YS/T436的规定，或由供需双方另行签定。4．1．3标记产品标记按产品名称、产品类别、隔热型材截面代号、隔热材料代号、铝合金型材的牌号和状态及表面处理方式(用与该表面处理方式相对应的GB5237．2～5237．5—2004分部分的顺序号表示，有色电泳涂漆型材也采用“3”标识其表面处理方式)、隔热材料高度、产品定尺长度和本部分编号的顺序表示。示例如下：示例l：用6063合金制造的、供应状态为T5、表面分别采用电泳涂漆处理和粉末静电喷涂处理的两根铝型材以穿条方式与隔热材料PA56GF25(高度14．8mm)复合制成的A类隔热型材(截面代号561001、定尺长度6000mm)，标记为：隔热型材A561001PA66GF256063?T5/3-414．8×6000GB5237．6—2004示例2：用6063合金制造的、供应状态为T5、表面经阳极氧化处理的铝型材采用浇注方式与隔热材料PU(高度9．53mm)复合制成的B类隔热型材(截面代号561001、定尺长度6000mm)，标记为：隔热型材B56100lPU6063-T5/29．53X6000GB5237．6—20044．2铝合金型材隔热型材用的铝合金型材，应符合GB5237．2～5237．5—2004和(或)YS/T459—2003的相应规定。4．3隔热材料隔热型材用的隔热材料，应符合附录A的规定。4．4产品尺寸偏差产品尺寸偏差应符合GB5237．1—2004第5．4．1条～5．4．9条的规定，产品中部隔热材料按金属实体对待。4．5产品性能4．5．1产品纵向剪切试验和横向拉伸试验结果应符合表2的规定。需方对产品抗扭性能有要求时，可供需双方商定具体性能指标，并在合同中注明。4．5．2高温持久负荷试验和热循环试验结果应符合表2的规定。4．6产品外观质量4．6．1穿条式隔热型材复合部位允许涂层有轻微裂纹，但不...
