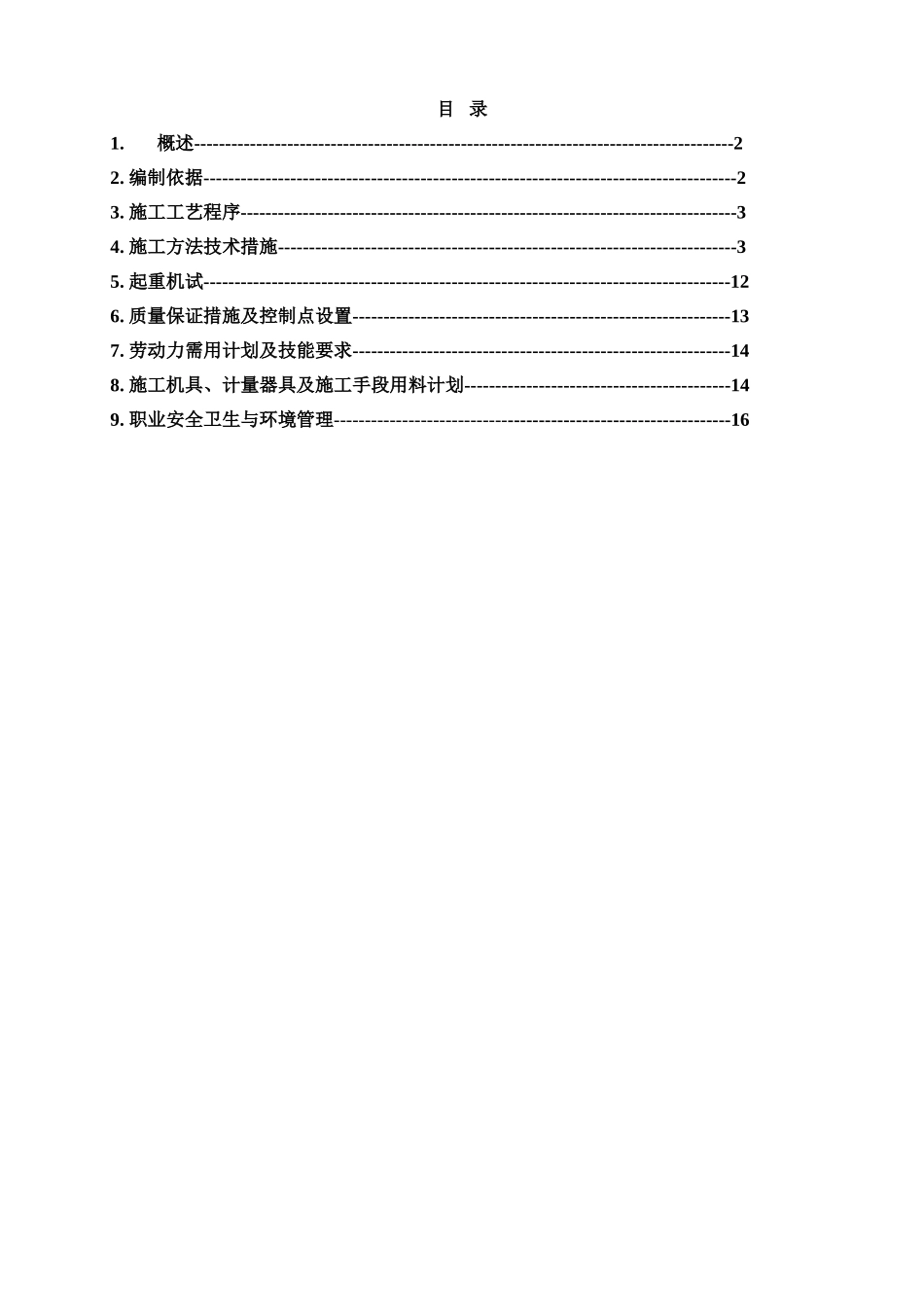

双梁桥式起重机安装施工方案目录1.概述---------------------------------------------------------------------------------------22.编制依据--------------------------------------------------------------------------------------23.施工工艺程序--------------------------------------------------------------------------------34.施工方法技术措施--------------------------------------------------------------------------35.起重机试-------------------------------------------------------------------------------------126.质量保证措施及控制点设置-------------------------------------------------------------137.劳动力需用计划及技能要求-------------------------------------------------------------148.施工机具、计量器具及施工手段用料计划-------------------------------------------149.职业安全卫生与环境管理----------------------------------------------------------------161概述1.1配套工程电动双梁桥式起重机由我单位负责现场安装，其型号为QD16/3.2-25.5A5。该双梁桥式起重机轨道单边轨长54m，轨道安装于混凝土吊车吊车梁上，轨顶标高为+16.5米。1.2双梁桥式起重机构成1.2.1该桥式起重机由起升机构、运行机构、桥架结构三部分组成，其中起升机构由电动机、制动器、减速器、卷筒组、定滑轮组、吊钩组、起升限位、传动物、联轴器等组成；运行机构由电动机、制动器、减速器、传动轴、联轴器、车轮组构成，小车集中驱动，大车分别驱动；桥架结构由主梁、端梁、走台、电缆滑架、司机室、梯子栏杆平台等组成。1.2.2桥式起重机各部件重量见下表2编制依据2.1《机械工程施工及通用规范》GB50231-19982.2《桥式和门式起重机制造及轨道公差》GB/T10183-19882.3《通用桥式起重机》GB/T14405-19932.4《起重机械安装工程施工及验收规范》GB50278-19982.5《电气装置安装工程起重机电气装置施工及验收规范》GB50256-19962.6《起重机试验规范和程序》GB/T5095-19862.7《桥式起重机安全检查规程》2.8《起重机安全规程》GB6067-19852.9《吊车轨道联结》G3252.10设备随机资料3施工工艺程序4施工方法、技术措施4.1施工准备4.1.1桥式起重机安装前需要审查的资料如下1)设备质量证明书2)安装（使用）说明书3)产品电气接线图4)产品电气原理图及符号说明5)产品部件安装图4.1.2编制施工方案（措施）4.1.3办理审批手续，并出示下列资料1)安装许可证副本2)特种作业人员资质证3)随设备出厂的有关图纸以及技术资料4)建设单位和施工单位双方签订的施工合同4.1.5安装前，对施工机具、计量器具进行确认4.1.6安装前，应进行技术交底4.2设备材料验收对于该新安装的桥式起重机，应由业主、监理、施工单位、制造商家四方人员到现场认真清点检查。确认零部件齐全，质量合格方可安装，若检查中发现质量问题，应在“设备检验记录表”中填明，报有关单位处理，并取得书面的处理意见。4.2.1按设备装箱清单检查设备、材料以及附件的型号规格和数量，且符合设计和技术文件的要求，并有出厂合格证书及必要的出厂实验记录。4.2.2机电设备无变形、损伤和锈蚀，其中钢丝绳不得有锈蚀、损伤、弯折、打环、扭结、裂嘴和松散现象。4.3基础验收4.3.1工序交接：交付安装的吊车梁符合《混凝土结构工程施工及验收规范GB50204--92》的规定，并填写“工序交接单”（附完整相关的测量记录）4.3.2桥式起重机轨道安装前按下表要求对吊车梁进行检查验收4.4轨道铺设、车挡安装4.4.1轨道安装前应进行检查，若有弯曲、扭曲等，应对其进行矫正合格后方可安装4.4.2起重机轨道跨度S的极限偏差值ΔS不得超过下列数值:ΔS=±4mm。(见图1)测量方法：(见图2)将量尺在轨道的A点固定，另一端用弹簧称以固定拉力拉钢尺沿轨道中心线划弧，量得最小值B，即为AB两点对应间的轨距。4.4.3轨道顶面相对于理论高度的极限偏差为±10mm，用水准仪测量轨顶的标高值，测点的距离一般为6~10米，并绘制轨道顶部的标高图，计算纵向不水平度。两根轨道的高度差最大10mm，沿长度方向在垂直平面内的弯曲,每2m测量长度内不得大于2...
