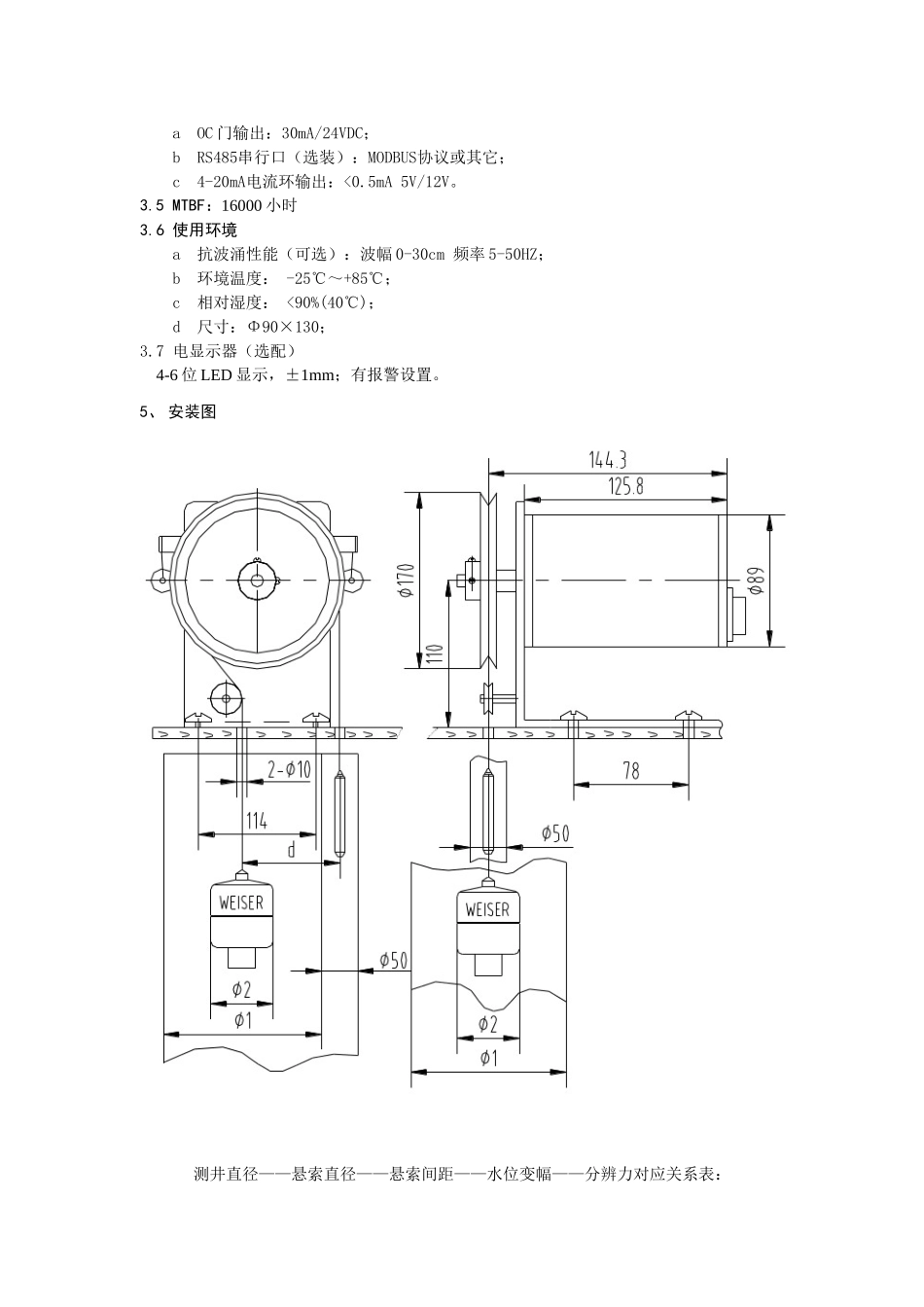

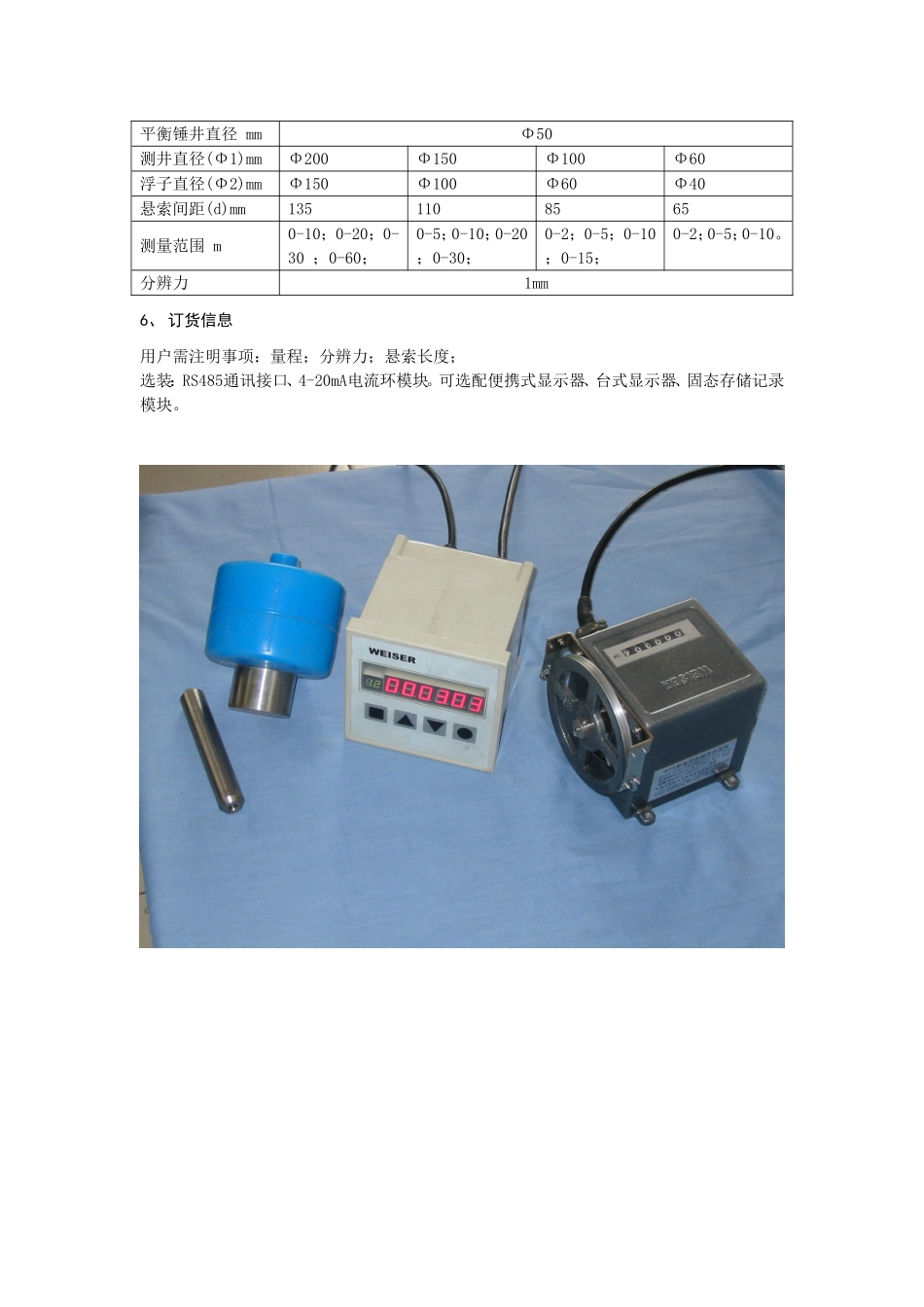

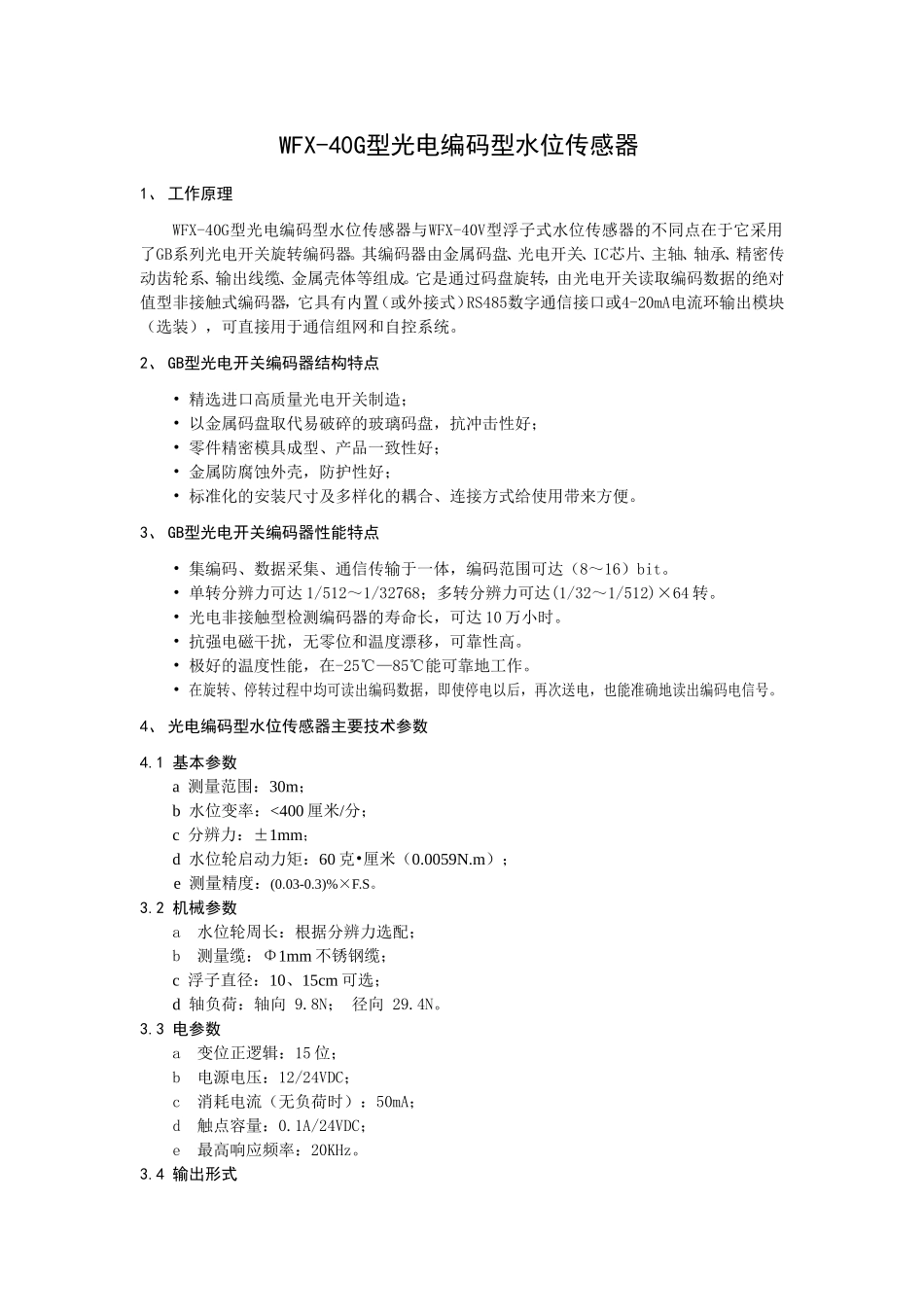

WFX-40G型光电编码型水位传感器1、工作原理WFX-40G型光电编码型水位传感器与WFX-40V型浮子式水位传感器的不同点在于它采用了GB系列光电开关旋转编码器。其编码器由金属码盘、光电开关、IC芯片、主轴、轴承、精密传动齿轮系、输出线缆、金属壳体等组成。它是通过码盘旋转，由光电开关读取编码数据的绝对值型非接触式编码器，它具有内置（或外接式）RS485数字通信接口或4-20mA电流环输出模块（选装），可直接用于通信组网和自控系统。2、GB型光电开关编码器结构特点•精选进口高质量光电开关制造；•以金属码盘取代易破碎的玻璃码盘，抗冲击性好；•零件精密模具成型、产品一致性好；•金属防腐蚀外壳，防护性好；•标准化的安装尺寸及多样化的耦合、连接方式给使用带来方便。3、GB型光电开关编码器性能特点•集编码、数据采集、通信传输于一体，编码范围可达（8～16）bit。•单转分辨力可达1/512～1/32768；多转分辨力可达(1/32～1/512)×64转。•光电非接触型检测编码器的寿命长，可达10万小时。•抗强电磁干扰，无零位和温度漂移，可靠性高。•极好的温度性能，在-25℃—85℃能可靠地工作。•在旋转、停转过程中均可读出编码数据，即使停电以后，再次送电，也能准确地读出编码电信号。4、光电编码型水位传感器主要技术参数4.1基本参数a测量范围：30m；b水位变率：<400厘米/分；c分辨力：±1mm；d水位轮启动力矩：60克•厘米（0.0059N.m）；e测量精度：(0.03-0.3)%×F.S。3.2机械参数a水位轮周长：根据分辨力选配；b测量缆：Φ1mm不锈钢缆；c浮子直径：10、15cm可选；d轴负荷：轴向9.8N；径向29.4N。3.3电参数a变位正逻辑：15位；b电源电压：12/24VDC；c消耗电流（无负荷时）：50mA；d触点容量：0.1A/24VDC；e最高响应频率：20KHz。3.4输出形式aOC门输出：30mA/24VDC；bRS485串行口（选装）：MODBUS协议或其它；c4-20mA电流环输出：<0.5mA5V/12V。3.5MTBF：16000小时3.6使用环境a抗波涌性能（可选）：波幅0-30cm频率5-50HZ；b环境温度：-25℃～+85℃；c相对湿度：<90%(40℃)；d尺寸：Φ90×130；3.7电显示器（选配）4-6位LED显示，±1mm；有报警设置。5、安装图测井直径——悬索直径——悬索间距——水位变幅——分辨力对应关系表：平衡锤井直径mmΦ50测井直径(Φ1)mmΦ200Φ150Φ100Φ60浮子直径(Φ2)mmΦ150Φ100Φ60Φ40悬索间距(d)mm1351108565测量范围m0-10；0-20；0-30；0-60；0-5；0-10；0-20；0-30；0-2；0-5；0-10；0-15；0-2；0-5；0-10。分辨力1mm6、订货信息用户需注明事项：量程；分辨力；悬索长度；选装：RS485通讯接口、4-20mA电流环模块。可选配便携式显示器、台式显示器、固态存储记录模块。Model8002A异步数据接口光MODEM用户手册一、产品简介Model8002A光纤数字传输设备，是根据客户的不同要求，采用先进技术，研发、生产的系列产品之一。该系列产品采用光纤高速可靠传输RS-232,RS-485信号。由于采用光纤通信，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性。该产品具有连接方便，接口灵活的特点，可广泛用于各种工业控制、过程控制和交通控制等场合，特别适合电力、交通及对电磁干扰环境有特殊要求的部门和系统。系统指标：误码率极低：优于10-9物理特性：标准外形:86cm长*53cm宽*16cm高电源：系统电源：DC5V/100mA适配器电源：输入AC220V，输出+5V/1A光接口参数:线路码型：不平衡码光源类型：850nm多模LED平均发射光功率：Po≥－14dBm光接收灵敏度：优于－34dBm光接口：ST电接口参数：接口通道：1通道RS-232或者RS-485（二线），DB25孔通道速率：DC—115200bps不等环境条件：工作温度：-25～+70℃储存温度：-55～+105℃相对湿度：≤95％(25℃)，无冷凝使用寿命：MTBF：优于十万小时二、使用方法:我们分以下几部分介绍：1、指示灯：本机共有2只指示灯，其中光接收，红色当接收到光信号时该灯以一定频率闪亮，闪亮频率取决于接收光信号所调制的电信号频率。光发送，绿色当有光信号发送或者LED有光时该灯以一定频率闪亮，闪亮频率取决于发送光信号所调制的电信号频率。2、光纤接口连接方法：Model8002A外壳上标“TX”...
