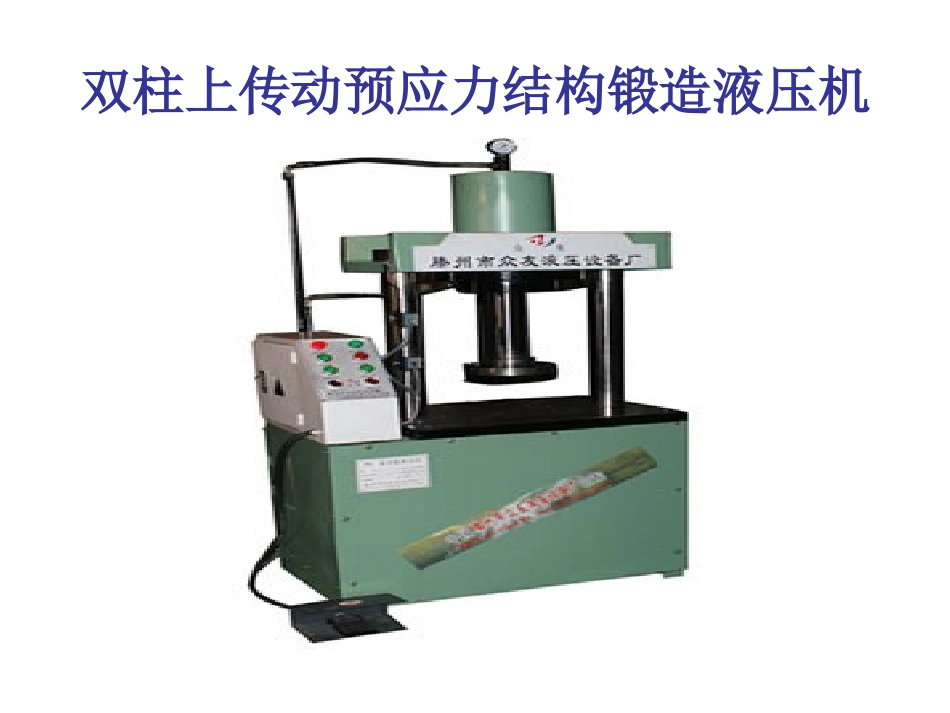

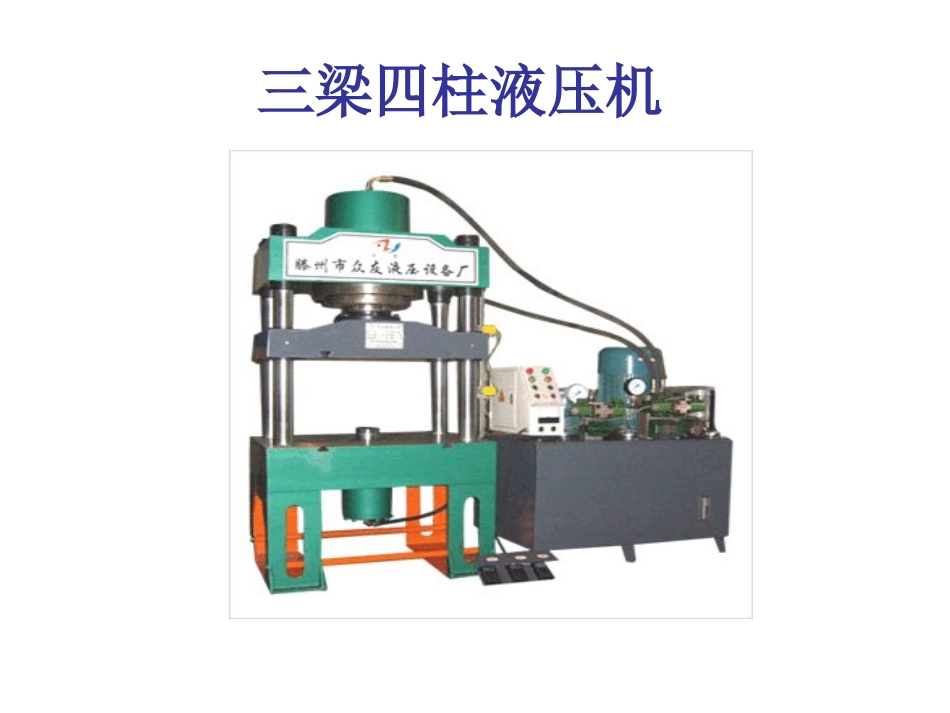

双柱式液压机基本结构分析•指导教师:赵石岩•小组成员:徐常富王猛刘军•王正伟迟贺双柱上传动预应力结构锻造液压机三梁四柱液压机四柱压力机四柱压力机三梁四柱万能液压机Y32系列四柱万能液压机液压机的工作原理:帕斯卡原理液压机就是利用压力使物体受压成形。提供压力的介质是利用液压油液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。液压机一般由本体和液压系统两部分组成。本体主要由上横梁下横梁活动横梁两根立柱及立柱螺母等组成。液压系统主要由动力元件执行元件控制元件及辅助元件组成。双柱下拉式液压机双柱下拉式,它由两根立柱及上下横梁组成一个可动的封闭式框架,工作缸安装在下横梁上,随框架一起运动,而工作柱塞则固定在不动的固定梁上。固定梁上还装有立柱的导套和回程缸,立柱按对角线布置。本体结构特点分析•双柱下拉式机架结构有以下优点:•1.压机本体重心低,几乎与地面水平接近,因此稳定性好。•2.工作缸在地面以下,地面上几乎没有什么和管道,当用油为工作介质时,不易着火,比较安全,管道连接处不受压机晃动或机架变形影响,不易损坏。•3.上横梁宽度不取决于工作缸外径,因此上横梁可设计得比较窄,便于操作。•4.框架按一定角度的斜线布置,在纵横两个方向上可方便地布置移动工作台及横向移砧装置,操作工人有较宽广的工作视野,液压机的辅助工具也有比较大的工作空间。•5.液压机地面上高度小,可安装在高度较低的车间里。缺点:1.具有地坑深度深,地下工作行程大。2.运动部分质量大,惯性大等缺点。由于下拉式结构具有较多的优点,随着快速锻造液压机的发展,在中小型号锻造液压机和快速锻造液压机中,得到比较广泛的采用。液压系统的构成•液压系统的基本组成要素是液压元件,包括动力元件执行元件控制元件辅助元件。•动力元件即液压泵,它是将电动机输出的机械能转化为液压能的能量转换装置。•执行元件即液压缸或液压马达,它是将液压能转变为机械能的能量转换元件。•控制元件包括各种控制阀,它是控制液压油的压力流量和流动方向来满足执行元件对力速度和运动方向的要求。•辅助元件包括油箱油管滤油器蓄能器压力表等分别起储油输油过滤储压测压等作用。
