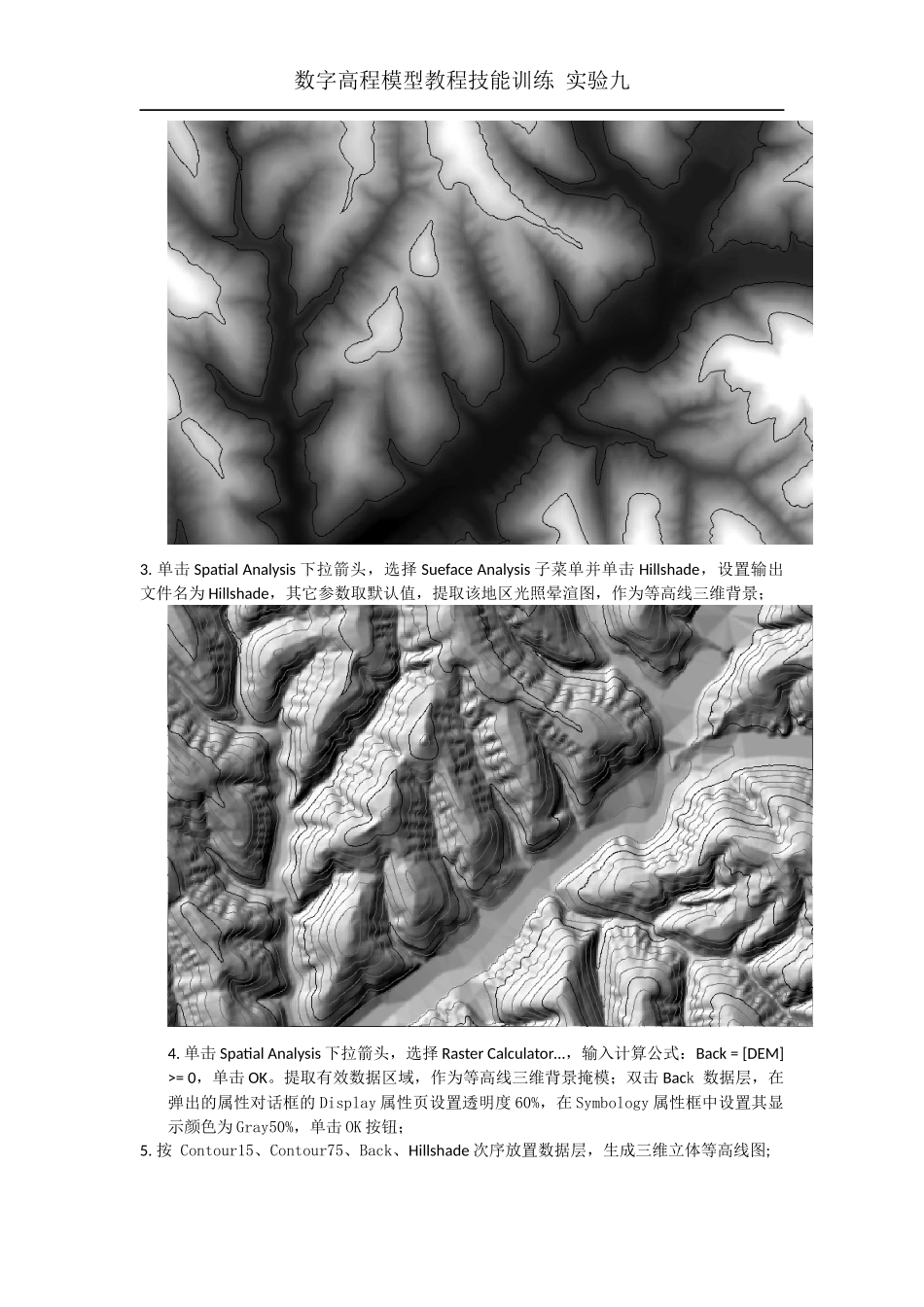

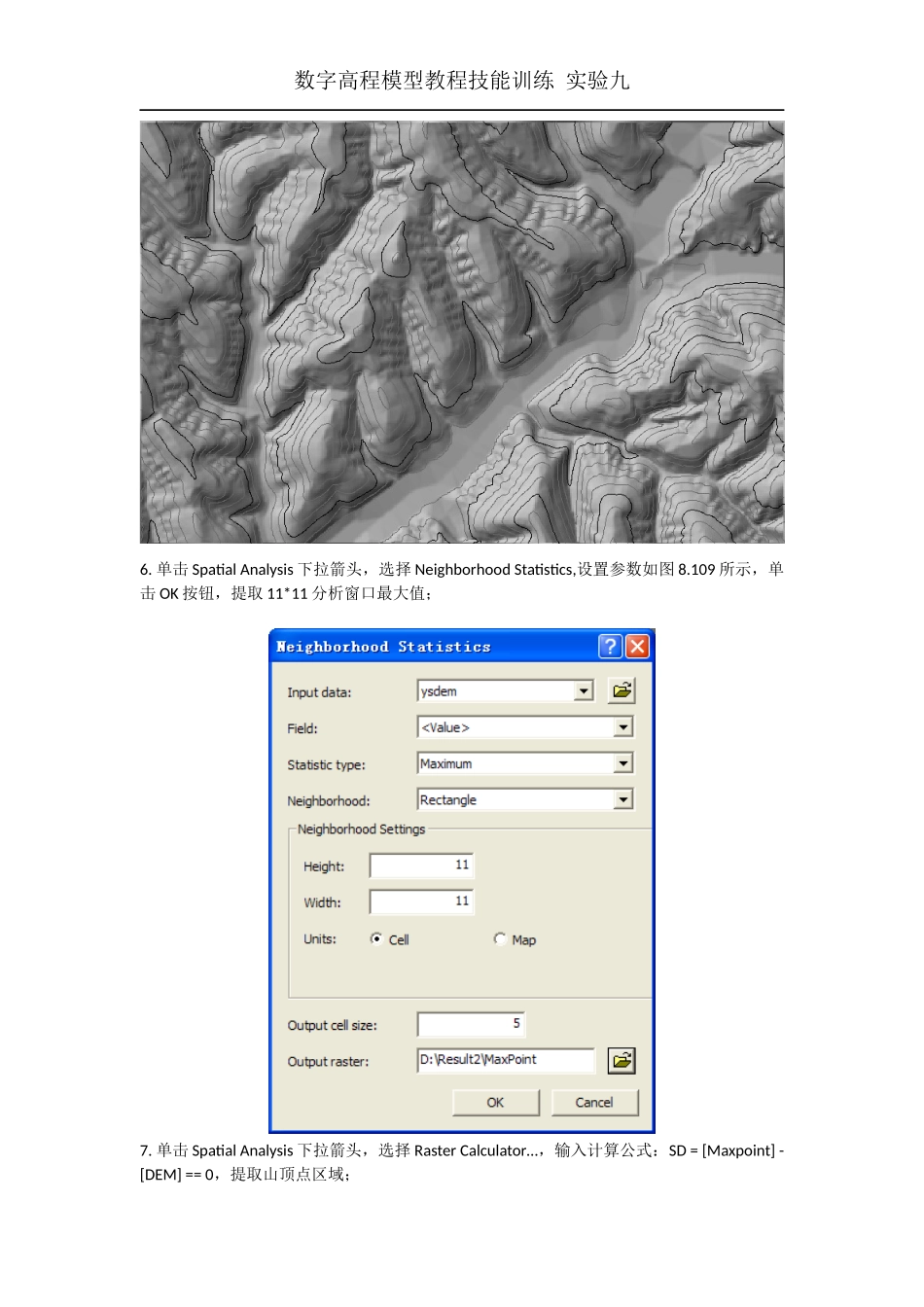

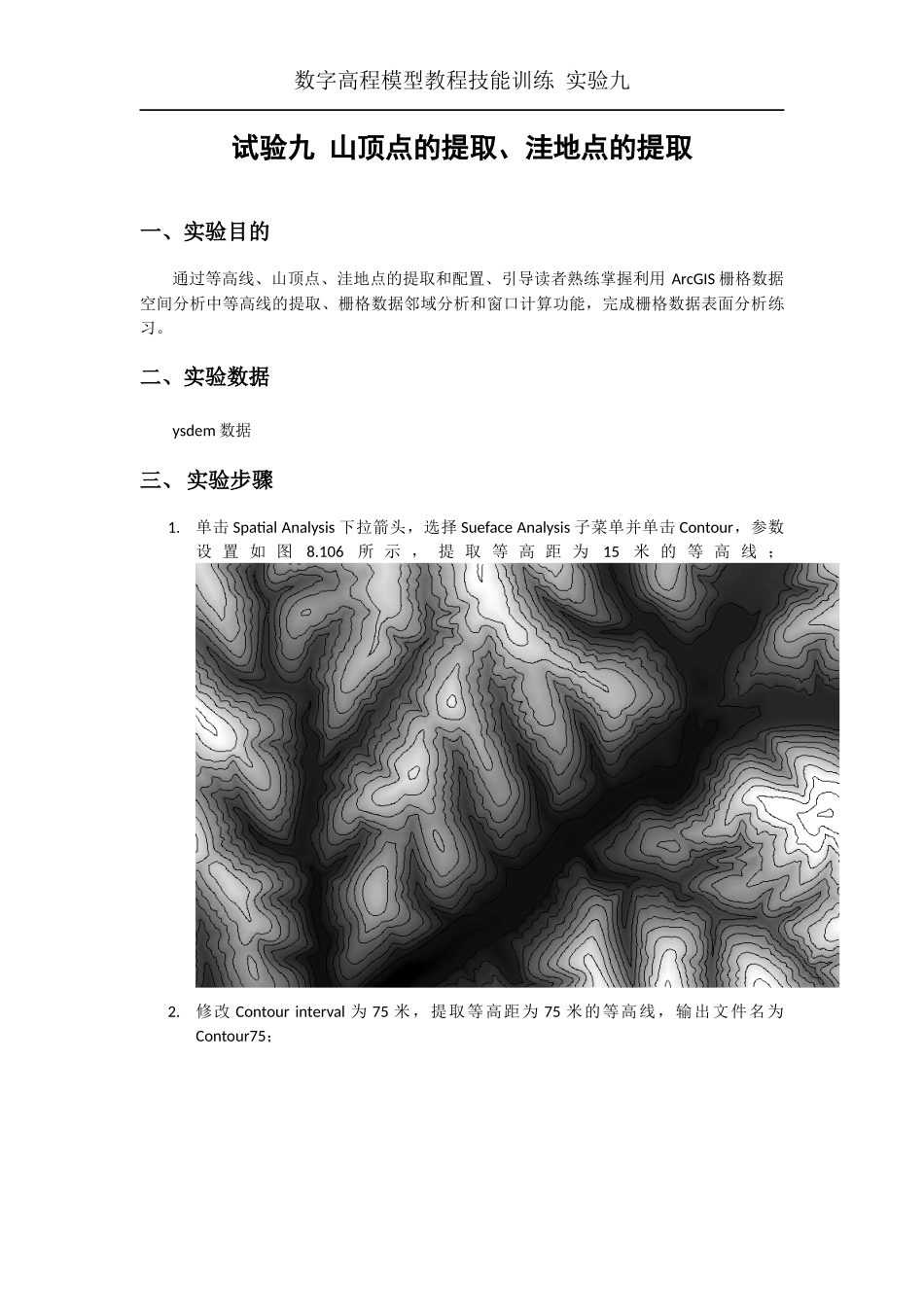

数字高程模型教程技能训练实验九试验九山顶点的提取、洼地点的提取一、实验目的通过等高线、山顶点、洼地点的提取和配置、引导读者熟练掌握利用ArcGIS栅格数据空间分析中等高线的提取、栅格数据邻域分析和窗口计算功能，完成栅格数据表面分析练习。二、实验数据ysdem数据三、实验步骤1.单击SpatialAnalysis下拉箭头，选择SuefaceAnalysis子菜单并单击Contour，参数设置如图8.106所示，提取等高距为15米的等高线；2.修改Contourinterval为75米，提取等高距为75米的等高线，输出文件名为Contour75；数字高程模型教程技能训练实验九3.单击SpatialAnalysis下拉箭头，选择SuefaceAnalysis子菜单并单击Hillshade，设置输出文件名为Hillshade，其它参数取默认值，提取该地区光照晕渲图，作为等高线三维背景；4.单击SpatialAnalysis下拉箭头，选择RasterCalculator…，输入计算公式：Back=[DEM]>=0，单击OK。提取有效数据区域，作为等高线三维背景掩模；双击Back数据层，在弹出的属性对话框的Display属性页设置透明度60%，在Symbology属性框中设置其显示颜色为Gray50%，单击OK按钮；5.按Contour15、Contour75、Back、Hillshade次序放置数据层，生成三维立体等高线图;数字高程模型教程技能训练实验九6.单击SpatialAnalysis下拉箭头，选择NeighborhoodStatistics,设置参数如图8.109所示，单击OK按钮，提取11*11分析窗口最大值；7.单击SpatialAnalysis下拉箭头，选择RasterCalculator…，输入计算公式：SD=[Maxpoint]-[DEM]==0，提取山顶点区域；数字高程模型教程技能训练实验九8.选择SD数据层，单击SpatialAnalysis下拉箭头，选择Reclassify，设置参数如图所示，重分类SD数据；数字高程模型教程技能训练实验九9.得到提取的山顶点9．地形反转数字高程模型教程技能训练实验九10..运用FlowDirection进行水流方向的提取数字高程模型教程技能训练实验九11.运用FillAccumulation提取水流累积量。数字高程模型教程技能训练实验九12.利用rasterCaculator计算得到水流量大于100的沟壑网络。13..利用rasterCaculator计算得到水流量大于1000的沟壑网络。数字高程模型教程技能训练实验九13，以原始dem为底图得到了水流量大于100的沟壑网络和水流量大于1000的沟壑网络叠加。四、实验结论：通过此次练习，我们熟悉了通过等高线提取山顶点。
