房屋建筑---第七章 楼梯构造VIP专享VIP免费

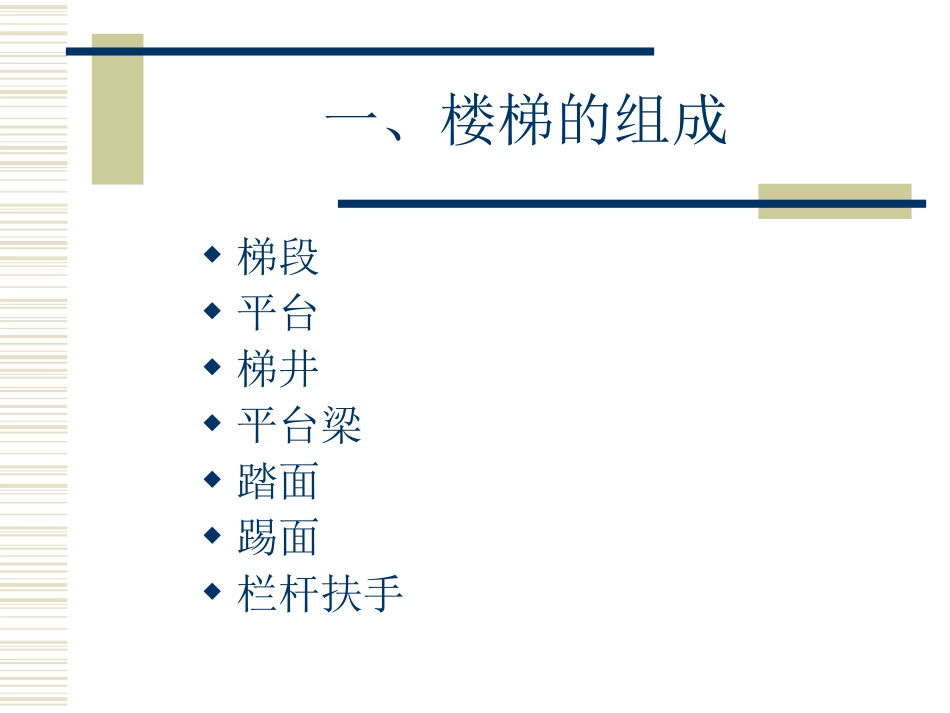

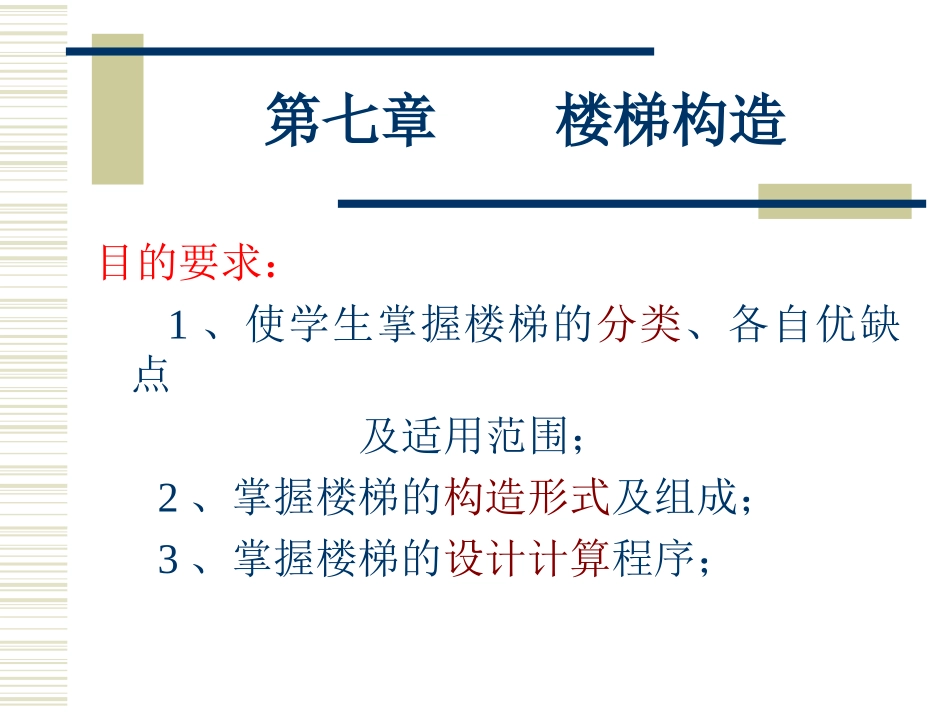

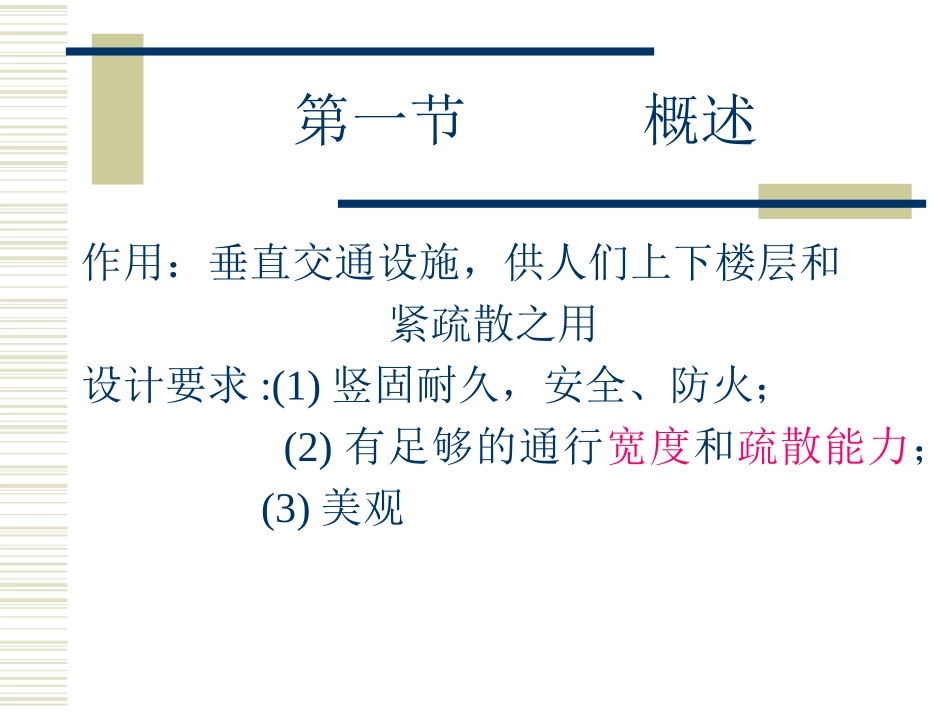

第七章楼梯构造目的要求：1、使学生掌握楼梯的分类、各自优缺点及适用范围；2、掌握楼梯的构造形式及组成；3、掌握楼梯的设计计算程序；第一节概述作用：垂直交通设施，供人们上下楼层和紧疏散之用设计要求:(1)竖固耐久，安全、防火；(2)有足够的通行宽度和疏散能力；(3)美观一、楼梯的组成梯段平台梯井平台梁踏面踢面栏杆扶手（一）楼梯梯段设有踏步供层间上下行走的通道段落A、踏步B、梯梁或梯段板一个梯段≤15步，最长不超过去18步，≥3步踏面踢面（二）楼梯平台连接两个楼段之间的水平部分；供休息、转换方向A、楼层平台（正平台）B、中间平台（半平台）二、楼梯的形式（一）单跑楼梯（直跑）楼梯的形式（二）双跑楼梯A、双跑平行梯B、双跑折角梯C、双分式平行梯D、双合式平行梯E、双分折角梯F、剪刀梯双跑平行梯双跑折角梯返回双分式双跑楼梯双合式双跑楼梯返回双分折角梯返回双跑剪刀梯返回楼梯的形式（三）三跑楼梯（四）螺旋楼梯（五）弧形楼梯三跑楼梯返回第二节楼梯的尺度和设计一、楼梯平面的表示法A、底层平面图B、中间层平面图C、顶层平面图二、楼梯的尺度1、踏步尺度（1）坡度：取决于踏步的高度与宽度（2）踏步尺寸（高度与宽度）：踏步尺寸的计算公式：2h+b=600-630mm踏步的数量（踢面的数量）：n=H/h踏面的数量＝n－1二、楼梯的尺度2、梯段尺度梯段宽度：由通行人数的多少和建筑防火要求决定计算依据：每股人流≥850mm两股人流1100～1200mm三股人流1500～1800mm梯段长度：L=b(n－1)楼梯的尺度3、平台宽度平台宽度≥梯段的宽度，当平台上设有消防栓时，应扣出它们所占的宽度。中间平台宽度D1≥梯段宽楼层平台宽度D2≥梯段宽4、梯井宽度梯井宽度C=60～200mm楼梯的尺度5、栏杆扶手尺度一般在临空一侧设置扶手，栏杆扶手高度为：900；托幼建筑中为：600；顶层平台处栏杆高度≥1050mm梯段宽度＞1400mm时，在靠墙一侧也应设置扶手梯段宽度＞2200mm时，中间也设置扶手栏杆扶手的高度楼梯的尺度6、楼梯净空高楼梯净高是指平台下或梯段下通行人时的竖向净空高度，计算时是以踏步的表面到顶棚的净高度来考虑。梯段上净高＞2200MM；平台梁底面下净高＞2000MM；楼梯净空高度要求楼梯下部作为出入口的示意图梯段尺度楼梯下部做出入口的处理方式（1）将底层第一梯段增长，形成步数不等的梯段。（2）第一梯段长度与步数不变，降低楼梯间室内地坪标高。（3）上述两种方法的结合。（4）底层用直跑梯，直接上到二楼。第一梯段增长返回降低楼梯间室内地坪标高返回两种方法的结合返回底层用直跑梯返回楼梯设计实例某学生宿舍楼的层高为3300mm，楼梯间开间尺寸4000mm，进深尺寸6600mm。楼梯平台下作出入口，室内外高差600mm，试设计楼梯。解：⑴确定楼梯形式：双跑式楼梯。楼梯设计实例⑵初选踏步高为150mm，踏步宽300mm。⑶据开间尺寸4.0m，减去两个半墙厚120×2mm和楼梯井宽60mm，计算出楼梯段的宽度，即：B＝(4000－120×2－60)／2＝1850mm＞1500～1800mm（三股人流的通行要求）楼梯设计实例⑷确定踏步级数。房屋的层高除以踏步高；3300／l50＝22级每个梯段的级数为22／2＝11级。⑸确定平台宽度。平台宽要大于等于楼梯段宽。即楼梯平台宽＞1850mm。楼梯设计实例⑹确定楼梯段的水平投影长度，验算楼梯间进深尺寸是否够用。此时注意第一级踏步起跑位置，距走廊或门口边要有规定的过渡空间(550mm)。300×10＋1850＋550＝4850mm＜6600－120×2＝6360mm可以。楼梯设计实例⑺进行楼梯净空高度计算。首层平台下净空高度等于平台标高减去平台梁高，平台梁按照350mm考虑。150×11—350＝1300mm不满足2000mm的净空要求。采取两种措施；一是将首层楼梯做成不等跑楼梯，第一跑为13级，第二跑为9级，二是利用室内外高差，本例室内外高差为600mm，由于楼梯间地坪和室外地面还必须有至少100mm的高差，故利用450mm高差，设3个踏步高为150mm的踏步。此时平台梁下净空高度为150×13十450—350＝2050mm满足净空要求。楼梯设计实例下面进一步验算进深尺寸是否满足要求300×12＋1850＋550＝5450mm＜660...
