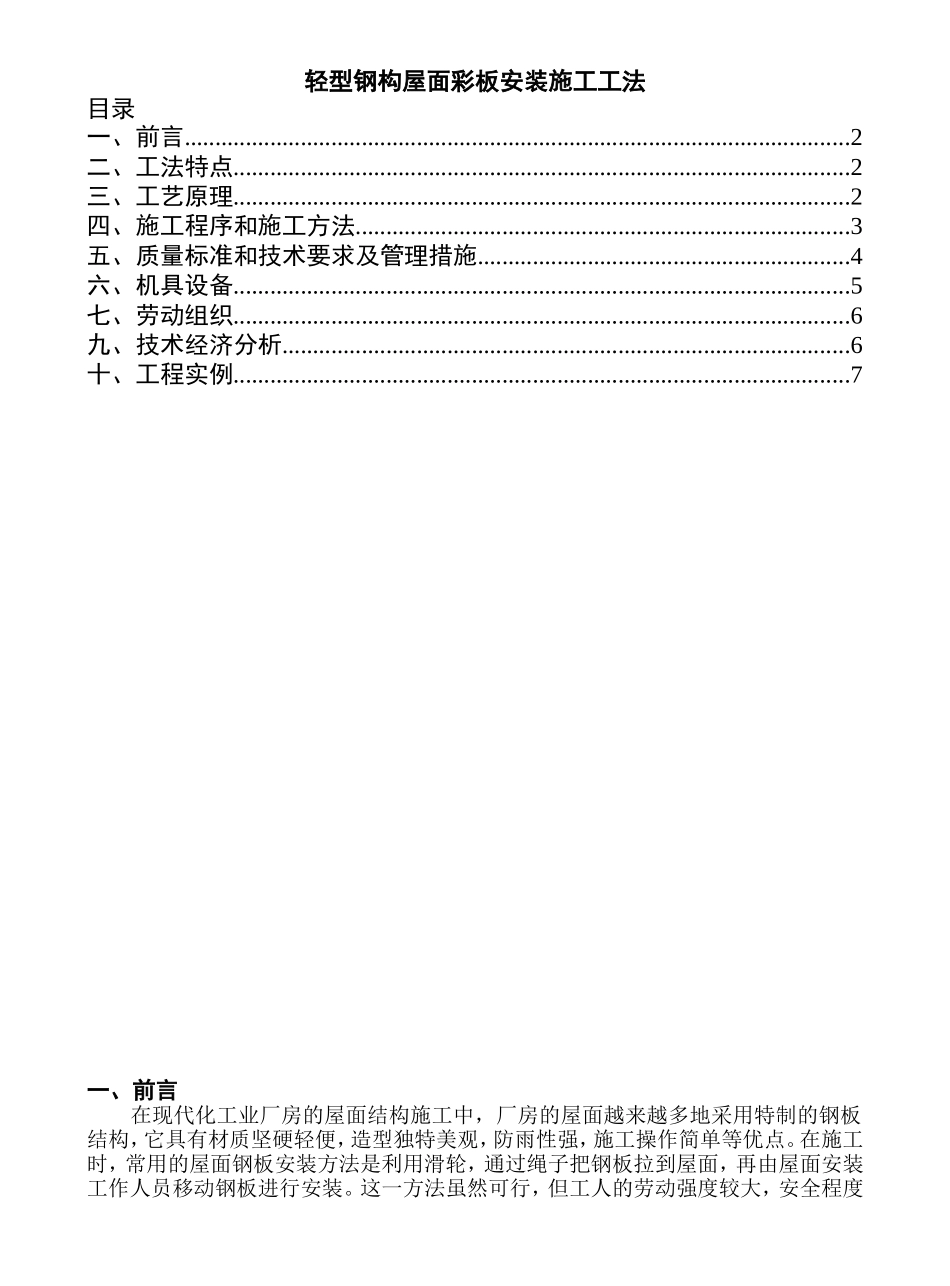

轻型钢构屋面彩板安装施工工法目录一、前言.............................................................................................................2二、工法特点.....................................................................................................2三、工艺原理.....................................................................................................2四、施工程序和施工方法.................................................................................3五、质量标准和技术要求及管理措施.............................................................4六、机具设备.....................................................................................................5七、劳动组织.....................................................................................................6九、技术经济分析.............................................................................................6十、工程实例.....................................................................................................7一、前言在现代化工业厂房的屋面结构施工中，厂房的屋面越来越多地采用特制的钢板结构，它具有材质坚硬轻便，造型独特美观，防雨性强，施工操作简单等优点。在施工时，常用的屋面钢板安装方法是利用滑轮，通过绳子把钢板拉到屋面，再由屋面安装工作人员移动钢板进行安装。这一方法虽然可行，但工人的劳动强度较大，安全程度不高，而且安装速度较慢，生产效率低，影响工程进度。为解决这些问题，我们创造性地开发了“屋面运输车安装屋面钢板施工工法。”本“工法”中的屋面运输车是我单位自行设计制作的专用安装机械。它成功地解决了钢板由地面到屋面某一安装位置的运输问题，确保了安装作业安全优质高速地进行；是取代采用滑轮，通过绳子把钢板拉到屋面进行安装的理想设备。二、工法特点1、工艺独特，改变了采用滑轮，通过绳子把钢板拉到屋面再进行安装的施工工艺，有利于施工人员的安装作业，从而能确保安装质量。2、自行设计制作的安装机械设计新颖，结构简单，制作容易，造价低廉，科学可靠地解决了屋面钢板由地面到屋面某一安装位置的运输问题。3、能减轻施工人员的劳动强度，提高高空作业人员的安全，施工速度快，安装效率高，缩短工期。4、应用了全面质量管理方法，健全了质保体系和管理网络，开展了QC小组活动。三、工艺原理采用本工法安装屋面钢板，是将多块钢板叠放于自制的屋面运输车上并用绳子绑扎好，再用吊车把屋面推车吊往屋面，当屋面运输车因外力作用而移动时，因屋面坡度的影响，在屋面运输车自身重力的作用下，车轮档板必然始终贴着檩条的一个侧面，运输车的移动就沿着相邻的两檩条有规则的进行，根据现场安装情况的需要可将屋面运输车移动到任一需要的位置，按照施工方案进行钢板安装。当一车安装完毕之后，可将屋面运输车推回到原来的位置，由吊车吊回地面，再将多块钢板叠放于屋面运输车上并绑扎好，然后吊往屋面进行下一次安装。直至完成整个厂房的屋面安装作业。四、施工程序和施工方法（一）施工前的技术准备1、编写施工方案2、屋面运输车外形尺寸的确定由于屋面运输车的外形尺寸受到相邻两檩条间距离、檩条尺寸规格、屋面钢板的几何尺寸和重量、运输车本身的结构刚度等诸多因素的影响，同时兼顾加工制作的经济性。因此，屋面运输车外形尺寸的确定需统筹考虑以上多方因素。3、根据受力分析，绘制屋面运输车结构图。见图14、屋面运输车的加工制作与验收。（二）施工机、索具的配置。根据施工方案的要求；准备好需要的机、索具，在到达现场安装前，进行维护保养；对于配备的手电站取适量的自攻螺钉进行操作训练；并作相应的安全教育，经培训合格后才能上岗进行安装操作。（三）安装过程的操作方法1、一般安装程序当钢板放置于屋面运输车上吊至屋面准备安装时，注意确保所有的钢板正面朝上，且所有的搭接边朝向将要安装的屋面这边。否则不仅需翻转钢板，...
