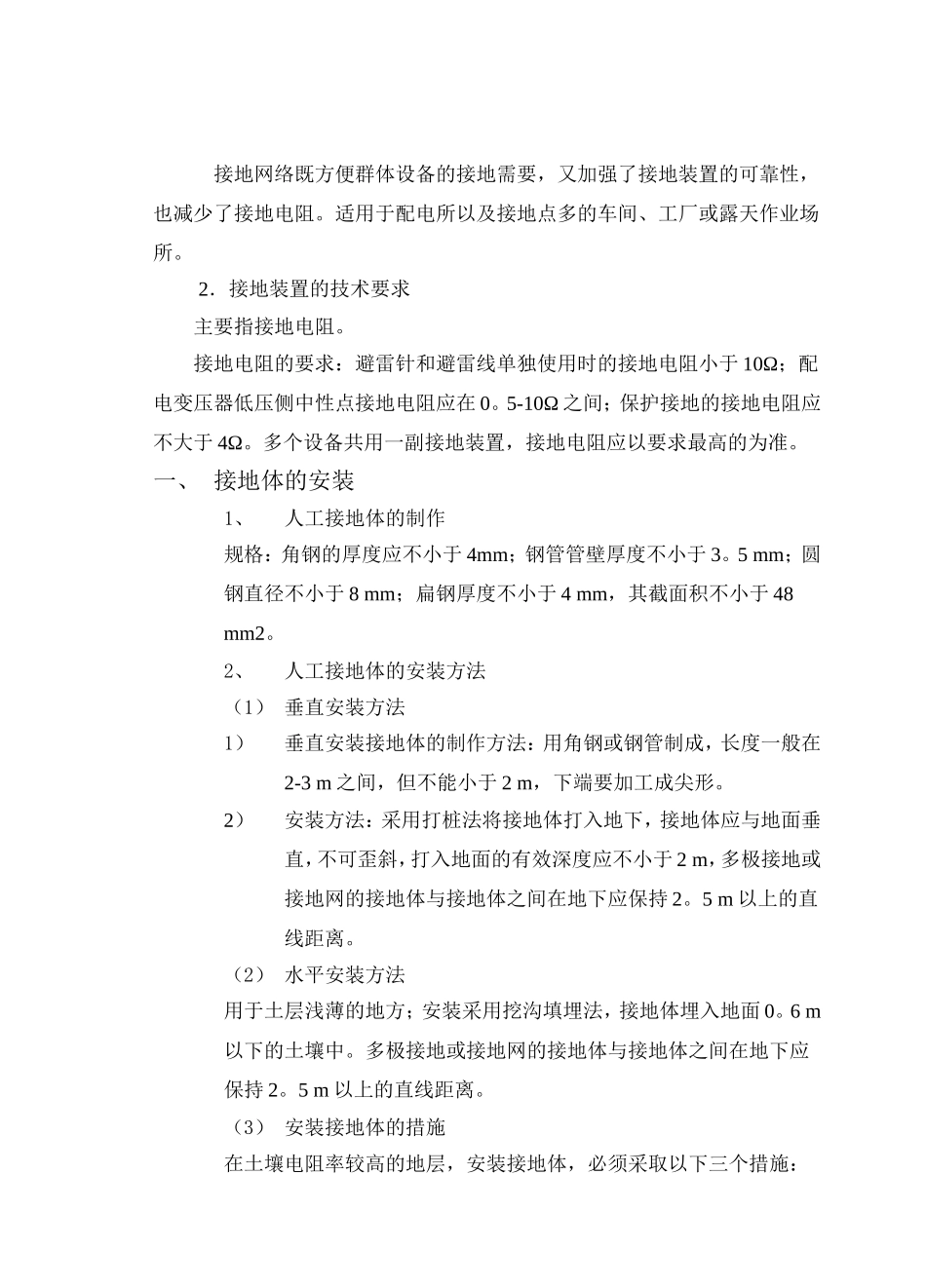

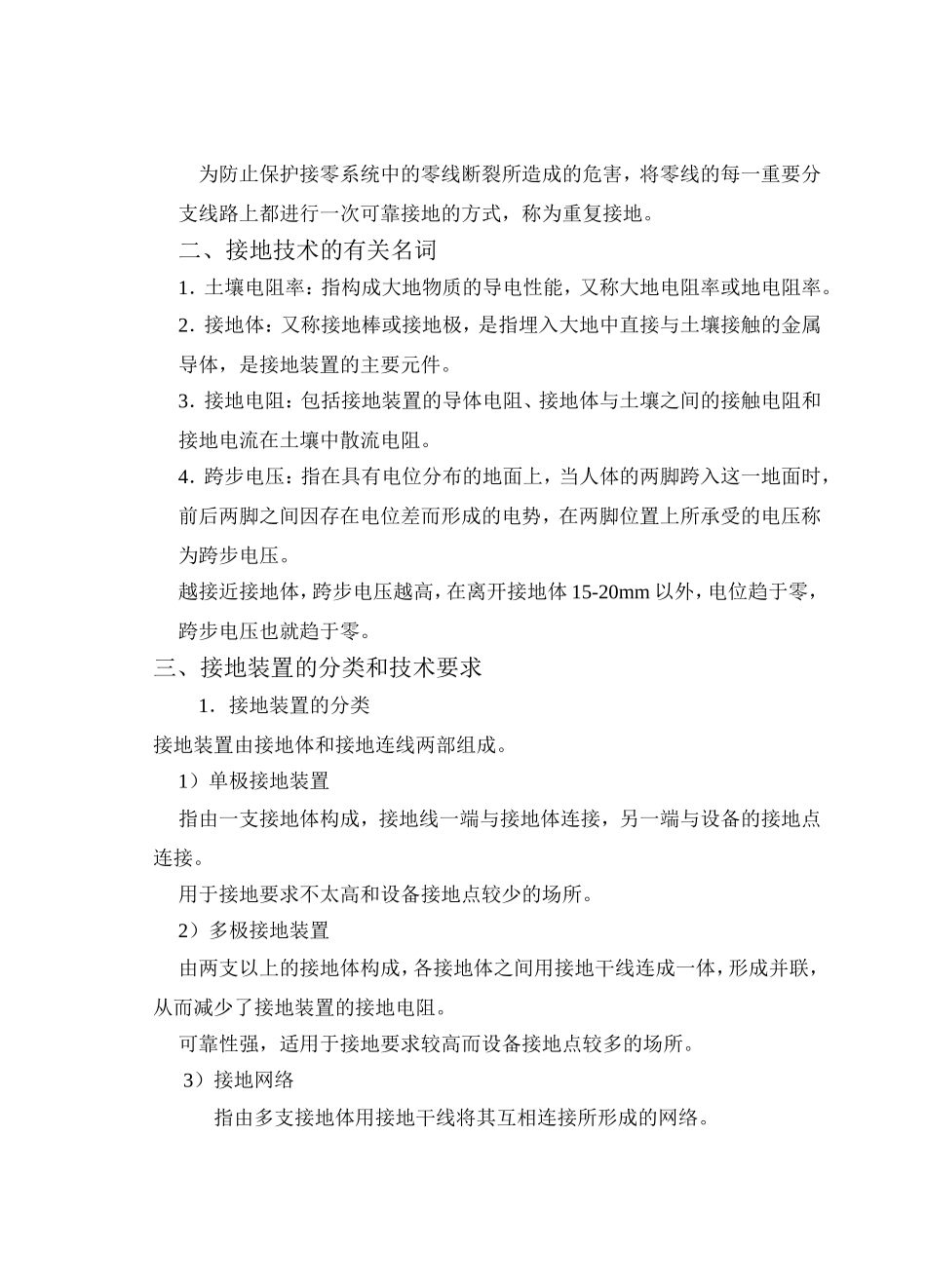

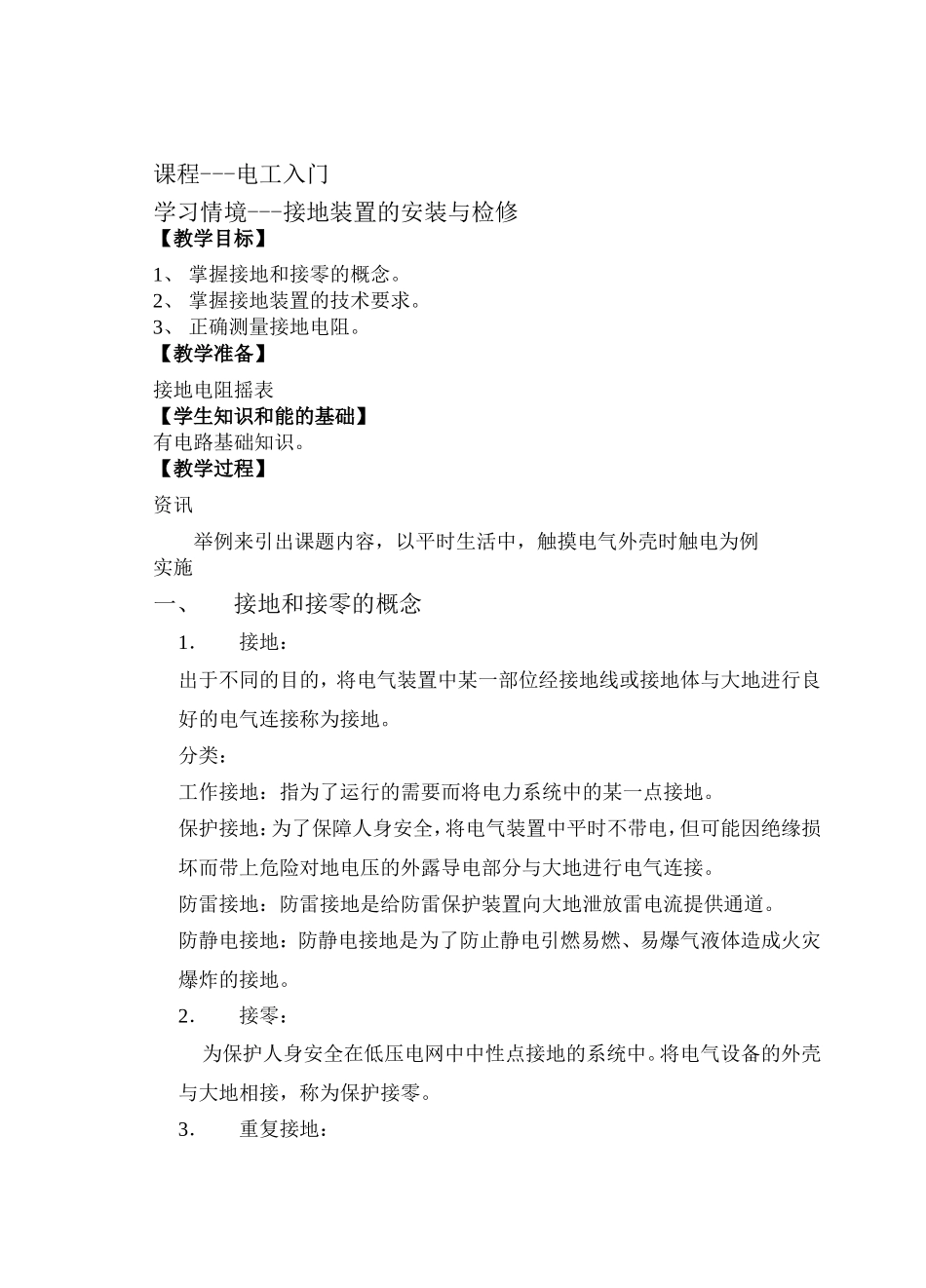

课程---电工入门学习情境---接地装置的安装与检修【教学目标】1、掌握接地和接零的概念。2、掌握接地装置的技术要求。3、正确测量接地电阻。【教学准备】接地电阻摇表【学生知识和能的基础】有电路基础知识。【教学过程】资讯举例来引出课题内容，以平时生活中，触摸电气外壳时触电为例实施一、接地和接零的概念1．接地：出于不同的目的，将电气装置中某一部位经接地线或接地体与大地进行良好的电气连接称为接地。分类：工作接地：指为了运行的需要而将电力系统中的某一点接地。保护接地：为了保障人身安全，将电气装置中平时不带电，但可能因绝缘损坏而带上危险对地电压的外露导电部分与大地进行电气连接。防雷接地：防雷接地是给防雷保护装置向大地泄放雷电流提供通道。防静电接地：防静电接地是为了防止静电引燃易燃、易爆气液体造成火灾爆炸的接地。2．接零：为保护人身安全在低压电网中中性点接地的系统中。将电气设备的外壳与大地相接，称为保护接零。3．重复接地：为防止保护接零系统中的零线断裂所造成的危害，将零线的每一重要分支线路上都进行一次可靠接地的方式，称为重复接地。二、接地技术的有关名词1．土壤电阻率：指构成大地物质的导电性能，又称大地电阻率或地电阻率。2．接地体：又称接地棒或接地极，是指埋入大地中直接与土壤接触的金属导体，是接地装置的主要元件。3．接地电阻：包括接地装置的导体电阻、接地体与土壤之间的接触电阻和接地电流在土壤中散流电阻。4．跨步电压：指在具有电位分布的地面上，当人体的两脚跨入这一地面时，前后两脚之间因存在电位差而形成的电势，在两脚位置上所承受的电压称为跨步电压。越接近接地体，跨步电压越高，在离开接地体15-20mm以外，电位趋于零，跨步电压也就趋于零。三、接地装置的分类和技术要求1．接地装置的分类接地装置由接地体和接地连线两部组成。1）单极接地装置指由一支接地体构成，接地线一端与接地体连接，另一端与设备的接地点连接。用于接地要求不太高和设备接地点较少的场所。2）多极接地装置由两支以上的接地体构成，各接地体之间用接地干线连成一体，形成并联，从而减少了接地装置的接地电阻。可靠性强，适用于接地要求较高而设备接地点较多的场所。3）接地网络指由多支接地体用接地干线将其互相连接所形成的网络。接地网络既方便群体设备的接地需要，又加强了接地装置的可靠性，也减少了接地电阻。适用于配电所以及接地点多的车间、工厂或露天作业场所。2．接地装置的技术要求主要指接地电阻。接地电阻的要求：避雷针和避雷线单独使用时的接地电阻小于10Ω；配电变压器低压侧中性点接地电阻应在0。5-10Ω之间；保护接地的接地电阻应不大于4Ω。多个设备共用一副接地装置，接地电阻应以要求最高的为准。一、接地体的安装1、人工接地体的制作规格：角钢的厚度应不小于4mm；钢管管壁厚度不小于3。5mm；圆钢直径不小于8mm；扁钢厚度不小于4mm，其截面积不小于48mm2。2、人工接地体的安装方法（1）垂直安装方法1）垂直安装接地体的制作方法：用角钢或钢管制成，长度一般在2-3m之间，但不能小于2m，下端要加工成尖形。2）安装方法：采用打桩法将接地体打入地下，接地体应与地面垂直，不可歪斜，打入地面的有效深度应不小于2m，多极接地或接地网的接地体与接地体之间在地下应保持2。5m以上的直线距离。（2）水平安装方法用于土层浅薄的地方；安装采用挖沟填埋法，接地体埋入地面0。6m以下的土壤中。多极接地或接地网的接地体与接地体之间在地下应保持2。5m以上的直线距离。（3）安装接地体的措施在土壤电阻率较高的地层，安装接地体，必须采取以下三个措施：1）增加接地体的支数2）填放化学填料3）在土壤电阻率很高的地层，应采用挖抗换土的方法。二、接地线的安装4）接地线是指接地干线和接地支线的总称。5）接地干线是接地体之间的连接导线，或是指一端连接地体，另一端连接各接地支线的连接线。6）接地支线是接地干线与设备接地点间的连接线。1．接地线的选用（1）用地输配电系统的工作接地线应满足下列规定：7）10KV避雷器的接地支线宜采用多股铜芯或铝芯的绝缘电线或裸线；接地线可用铜芯或铝芯的绝缘电...
