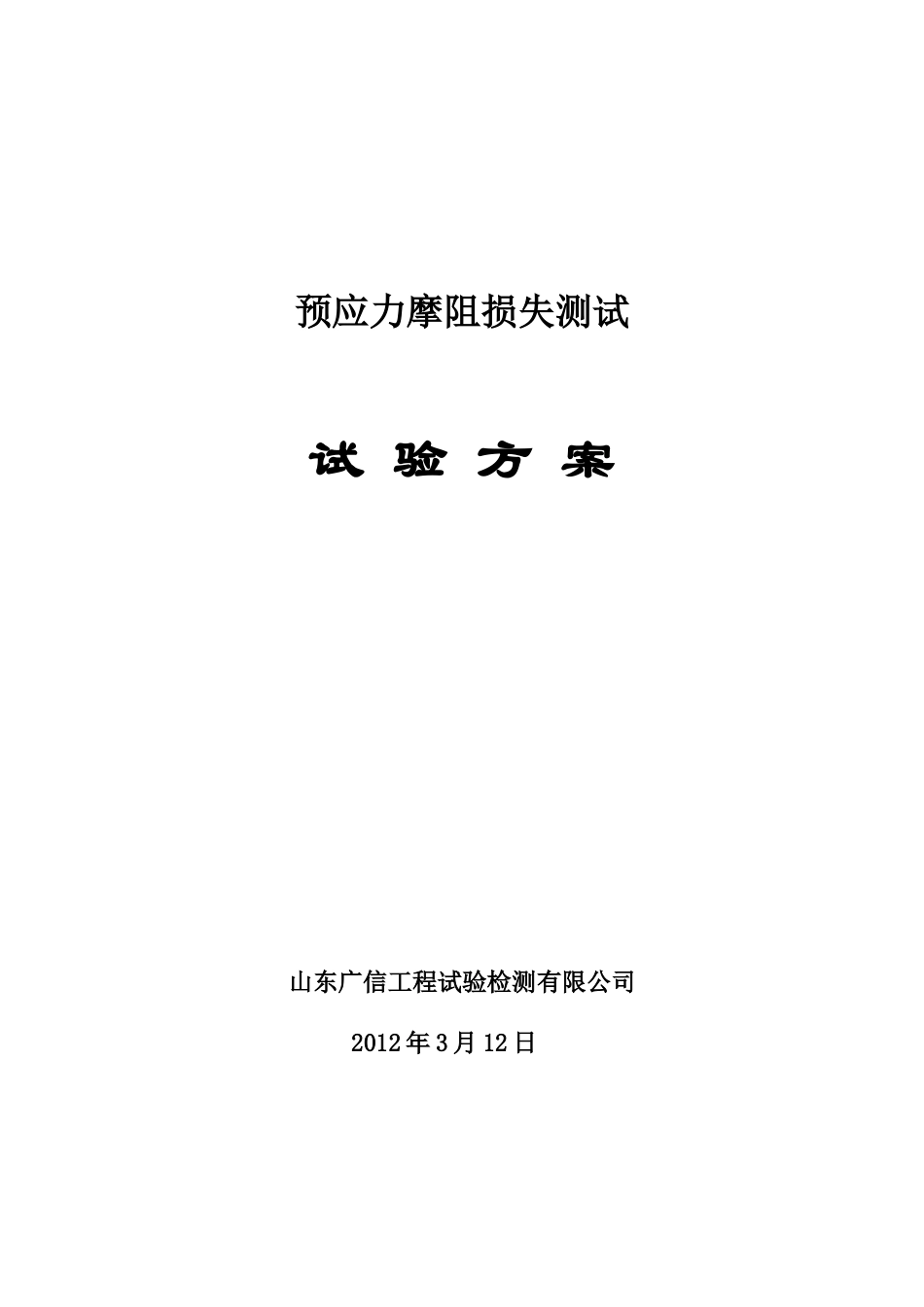

预应力摩阻损失测试试验方案山东广信工程试验检测有限公司2012年3月12日目录1．概述........................................................................................................12.检测依据................................................................................................13.检测使用的仪器及设备........................................................................14．孔道摩阻损失的测试............................................................................14.1测试方法......................................................................................................................14.2试验前的准备工作......................................................................................................24.3试验测试步骤..............................................................................................................34.4数据处理方法..............................................................................................................34.5注意事项......................................................................................................................35．锚口及喇叭口摩阻损失测试................................................................55.1测试方法......................................................................................................................55.2测试步骤......................................................................................................................5II1．概述预应力摩阻测试包括锚口摩阻、管道摩阻、喇叭口摩阻三部分。预应力摩阻损失是后张预应力混凝土梁的预应力损失的主要部分之一，预应力管道摩阻损失与管道材料性质力筋束种类以及张拉工艺等有关，相差较大，最大可达45％。工程中对预应力管道摩阻损失采用摩阻系数μ和管道偏差系数k来表征，虽然设计规范给出了一些建议的取值范围，但基于对实际工程质量保证和施工控制的需要，以及在不同工程中其管道摩阻系数差别较大的事实，在预应力张拉前，需要对同一工地同一施工条件下的管道摩阻系数进行实际测定，从而为张拉时张拉力、伸长量以及预拱度等的控制提供依据。摩阻测试的主要目的一是可以检验设计所取计算参数是否正确，防止计算预应力损失偏小，给结构带来安全隐患；二是为施工提供可靠依据，以便更准确地确定张拉控制应力和力筋伸长量；三是可检验管道及张拉工艺的施工质量；四是通过大量现场测试，在统计的基础上，为规范的修改提供科学依据。2.检测依据（1）《铁路桥涵钢筋混凝土及预应力混凝土结构设计规范》（TB10002.3—2005）（2）《铁路桥涵施工规范》（TB10203-2002）（3）拟测试梁的设计图纸3.检测使用的仪器及设备（1）2台千斤顶、2台高压油泵，2块0.4级精密压力表。（2）2台传感器，1台读数仪，2根配套连接线缆。（3）工具锚2套，工作锚1套，配套限位板1块。（4）0.5mm精度钢板尺2把，记录用夹板2个，钢笔2，计算器1，记录纸若干。4．孔道摩阻损失的测试4.1测试方法管道摩阻常规测试方法以主被动千斤顶法为主，该方法主要存在测试不够准确和测试工艺等问题。为保证测试数据的准确，使用压力传感器测取张拉端和被张拉端的压力，不再使用千斤顶油表读取数据的方法。为保证所测数据准确反映管道部分的摩阻影响，在传感器外采用约束垫板的测试工艺，其测试原理如图1所示。采用该试验装置，由于力传感器直接作用在工具锚或千斤顶与梁体之间，因此各种压缩变形等影响因素在张拉中予以及时补偿，同时测试的时间历程比较短，避免了收缩与徐变等问题，因而两端力的差值即为管道的摩阻损失。另外，为减少测试误差，采用固定端和张拉端交替张拉的方式进行，即测试过程中完成一端张拉后进行另一端的张拉测试，重复进行3次，每束力筋共进行6次张拉测试，取其平均结果。测试试验过程中应均匀连...
