钢结构预埋螺栓施工方案VIP免费

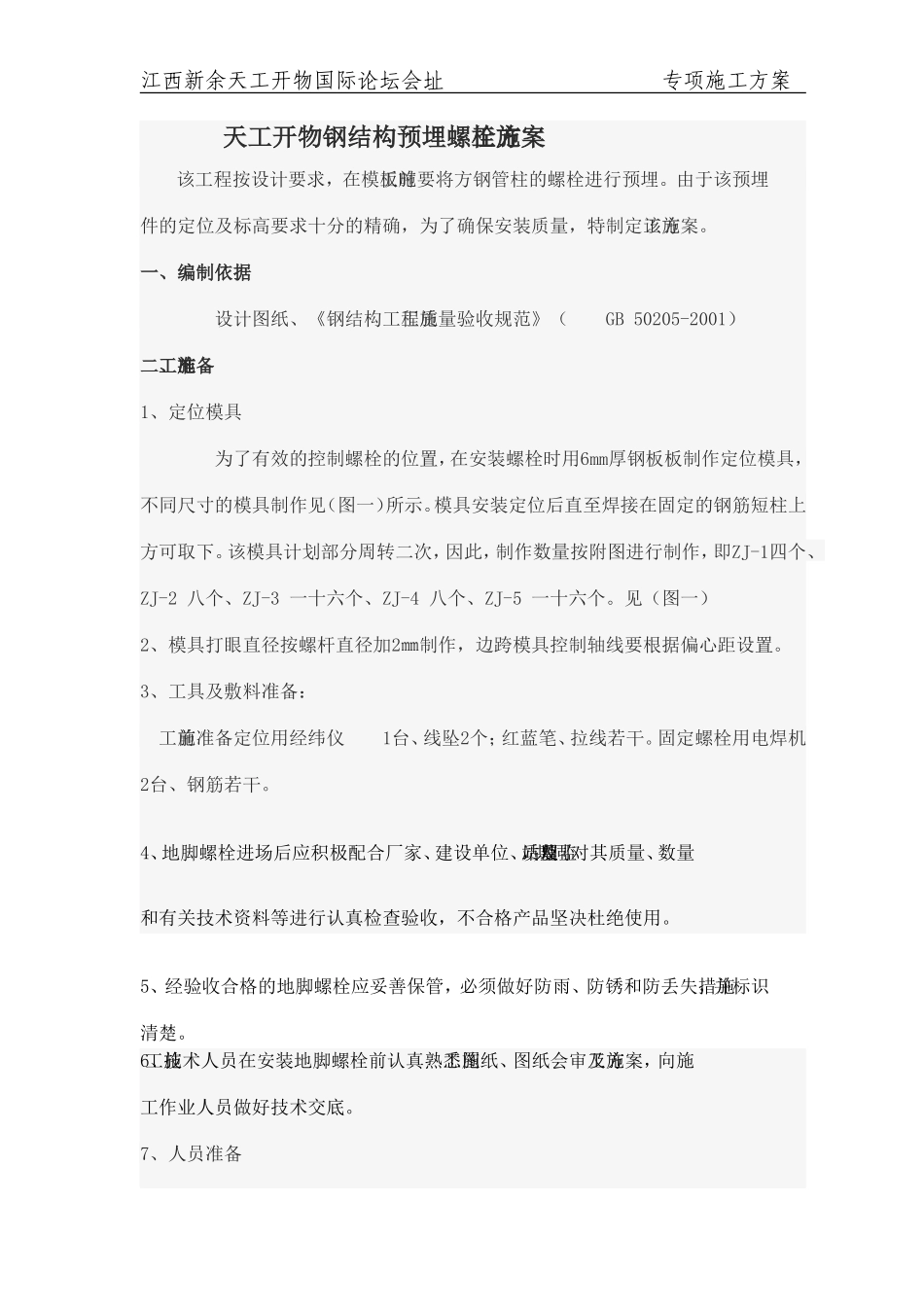

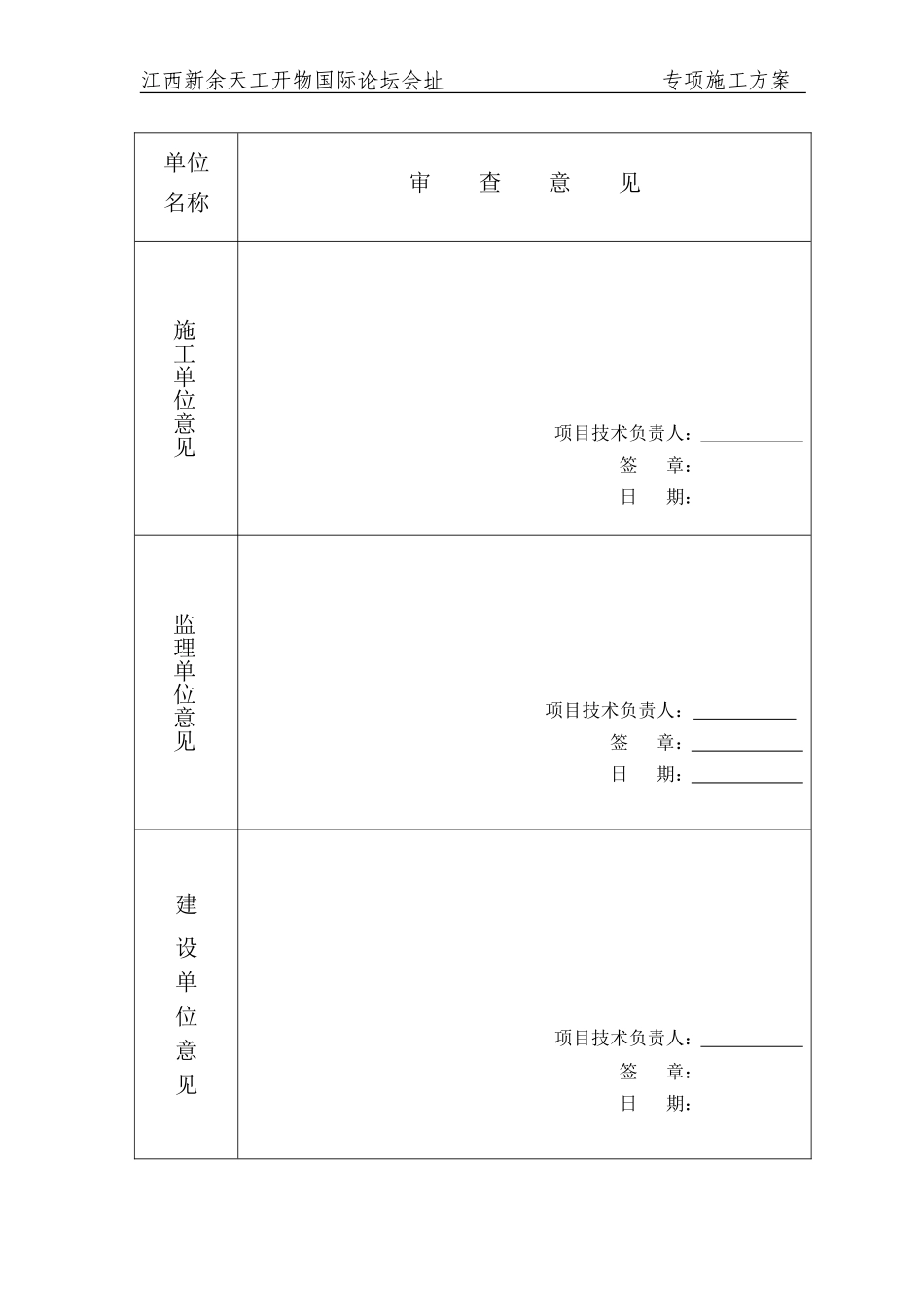

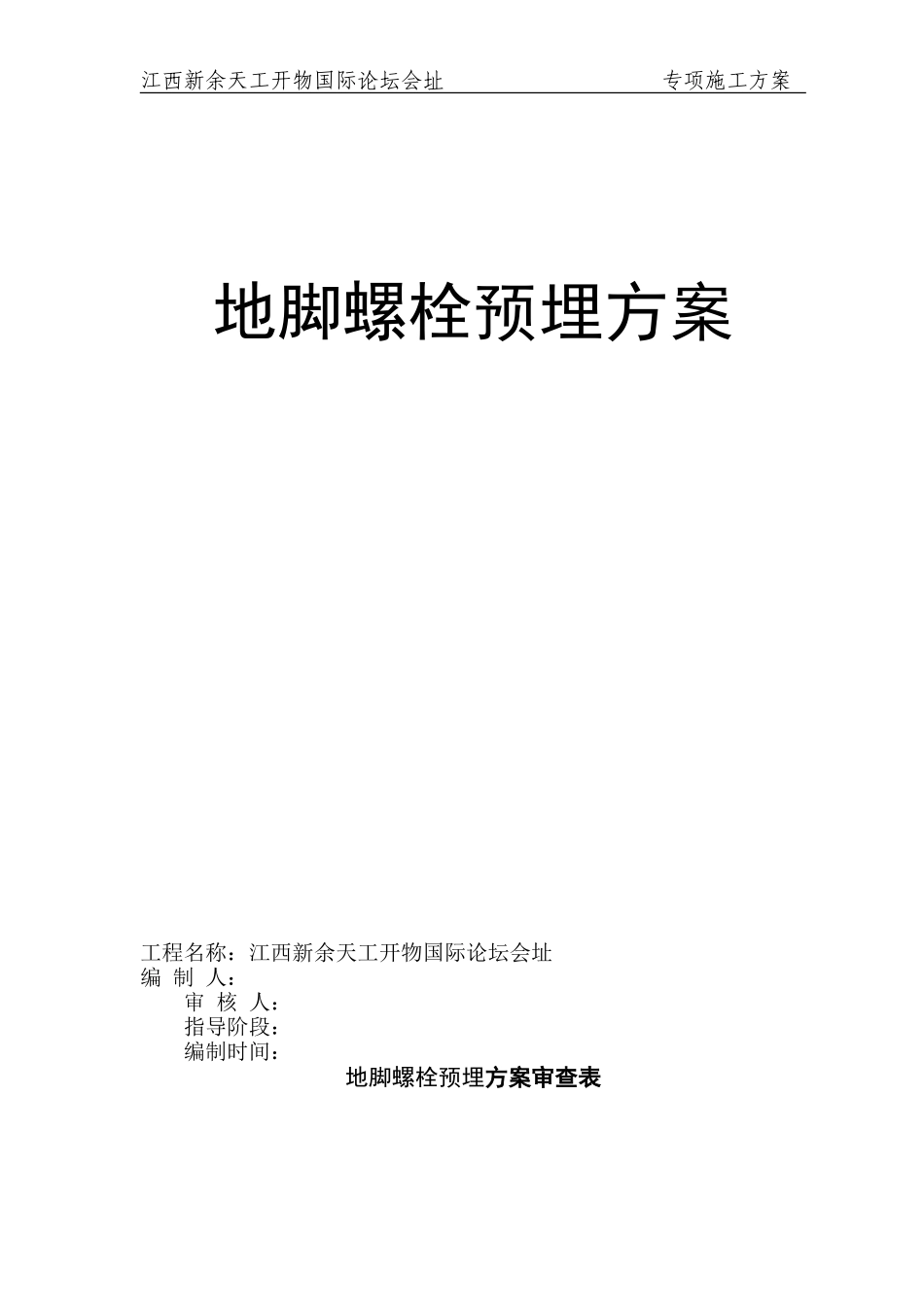

江西新余天工开物国际论坛会址专项施工方案地脚螺栓预埋方案工程名称：江西新余天工开物国际论坛会址编制人：审核人：指导阶段：编制时间：地脚螺栓预埋方案审查表江西新余天工开物国际论坛会址专项施工方案单位名称审查意见施工单位意见项目技术负责人：签章：日期：监理单位意见项目技术负责人：签章：日期：建设单位意见项目技术负责人：签章：日期：江西新余天工开物国际论坛会址专项施工方案天工开物钢结构预埋螺栓施工方案该工程按设计要求，在模板施工时要将方钢管柱的螺栓进行预埋。由于该预埋件的定位及标高要求十分的精确，为了确保安装质量，特制定该施工方案。一、编制依据设计图纸、《钢结构工程施工质量验收规范》（GB50205-2001）二、施工准备1、定位模具为了有效的控制螺栓的位置，在安装螺栓时用6mm厚钢板板制作定位模具，不同尺寸的模具制作见（图一）所示。模具安装定位后直至焊接在固定的钢筋短柱上方可取下。该模具计划部分周转二次，因此，制作数量按附图进行制作，即ZJ-1四个、ZJ-2八个、ZJ-3一十六个、ZJ-4八个、ZJ-5一十六个。见（图一）2、模具打眼直径按螺杆直径加2㎜制作，边跨模具控制轴线要根据偏心距设置。3、工具及敷料准备：施工前准备定位用经纬仪1台、线坠2个；红蓝笔、拉线若干。固定螺栓用电焊机2台、钢筋若干。4、地脚螺栓进场后应积极配合厂家、建设单位、质监站及监理，共同对其质量、数量和有关技术资料等进行认真检查验收，不合格产品坚决杜绝使用。5、经验收合格的地脚螺栓应妥善保管，必须做好防雨、防锈和防丢失措施，并标识清楚。6、施工技术人员在安装地脚螺栓前认真熟悉施工图纸、图纸会审及施工方案，向施工作业人员做好技术交底。7、人员准备江西新余天工开物国际论坛会址专项施工方案选择技术好责任心强的焊工4人进行操作，作业前并对他们进行技术交底，让他们掌握操作要领。三、螺栓的固定安装1、螺栓的固定安装见（图二）所示意，其具体操作步骤如下：图中：1定位模具；2-水平控制筋；3-螺帽；4-弯曲后的螺栓；5-固定钢筋。2、由于该工程螺栓安装部位在基础柱上，为了使整体稳固，应先将该桩与柱的钢筋相互点焊牢固。3、找出柱子的轴线及边框线，用线坠引到柱上做出控制点，将螺栓根据周线控制点初步定位在柱上。4、将四个螺栓套上定位模具，拧上螺帽。5、焊水平控制钢筋。根据标高控制点用φ12钢筋在定位模具的下部焊水平支托筋，该钢筋两端固定在桩的插筋上。水平托筋焊接时要留出模具左右水平移动的空间。6、精确引出控制轴线，用拉线方式将轴线固定好。检查无误后左右移动定位模具，使定位模具上的轴线与控制轴线完全吻合。7、用钢筋将每根螺栓焊接在柱子钢筋上，然后再进行轴线的校验。确认无误后将螺栓牢固的焊接在柱上。8、检查无误后进行下一个柱子螺栓的预埋。四、成品保护1、固定好的螺栓的丝头部位要用塑料带进行握裹保护，防止砼浇注时对丝头造成污染。对其他的操作工人进行强调，在施工过程中严禁对螺栓有碰撞现象发生。2、砼浇注时的措施砼浇注时，该部位要从四周均匀浇注，严禁沿着一个方向浇注。江西新余天工开物国际论坛会址专项施工方案3、该部位的砼要振捣密实，并注意振动绑要避开钢筋及螺栓，以免发生位移。因此，该部位砼的振捣采用小直径的振捣棒。4、砼浇注后在初凝前及时对螺栓进行效验，发现位移及时纠正。五、质量要求1、允许偏差要符合下表的要求项目允许偏差mm支撑面标高±2.0支撑面水平度L/1000螺栓中心便移3.02、螺栓严禁有损坏现象及丝头有污染现象。六、安全施工1、电焊机的接线必须由专业电工进行操作，移动电焊机或开关箱时必须关掉电源。2、每次上班前要检查漏电保护器是否起作用，并检查电缆线有无破皮漏电现象。3、电焊时要用好防护罩或防护镜，防止伤眼。4、施工时要带好安全帽。5、由于该工序为交叉施工，在作业时要注意他人伤害，防止高空落物及碰撞。七、附（图一、图二）
