主要工序的施工方法VIP免费

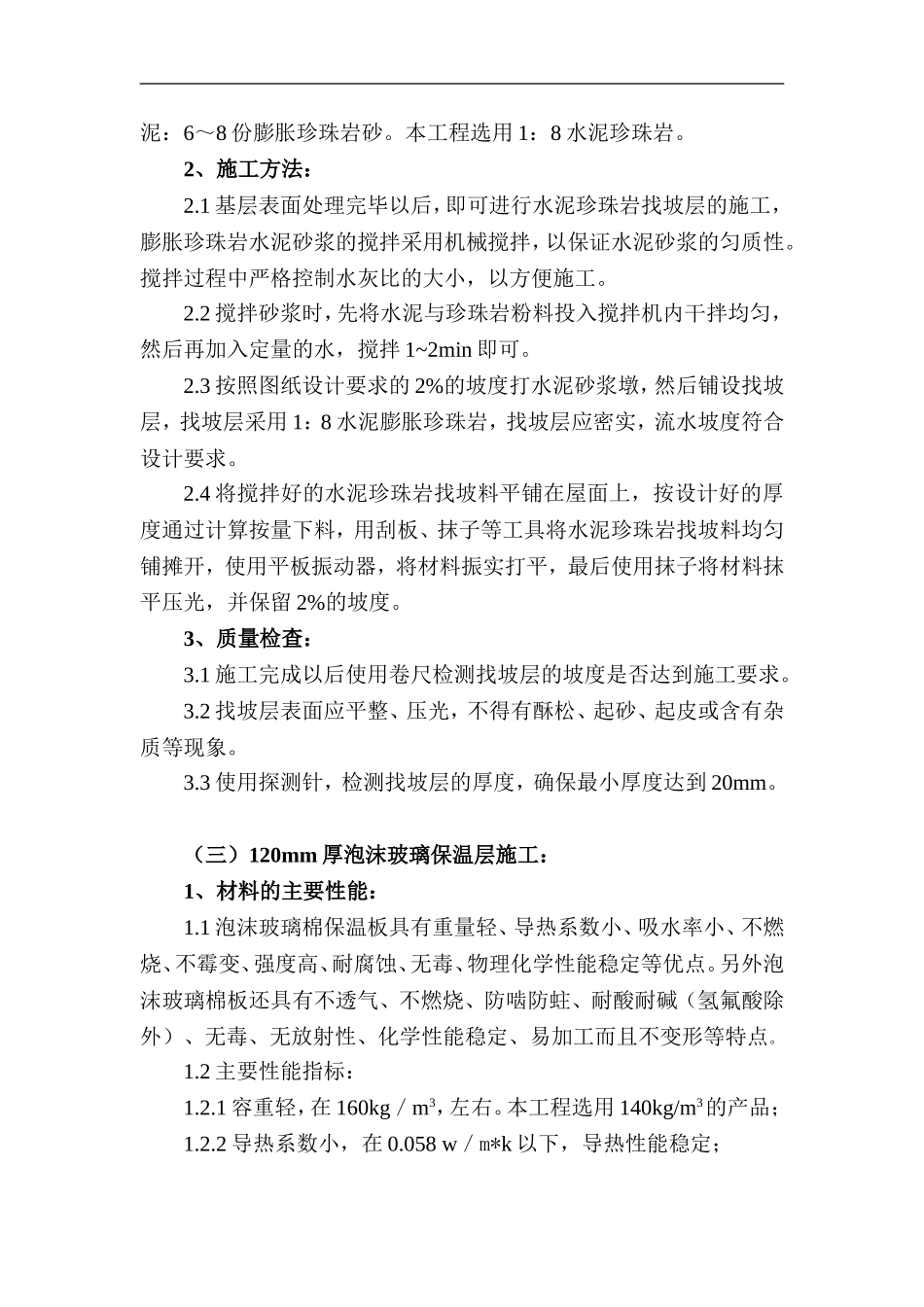

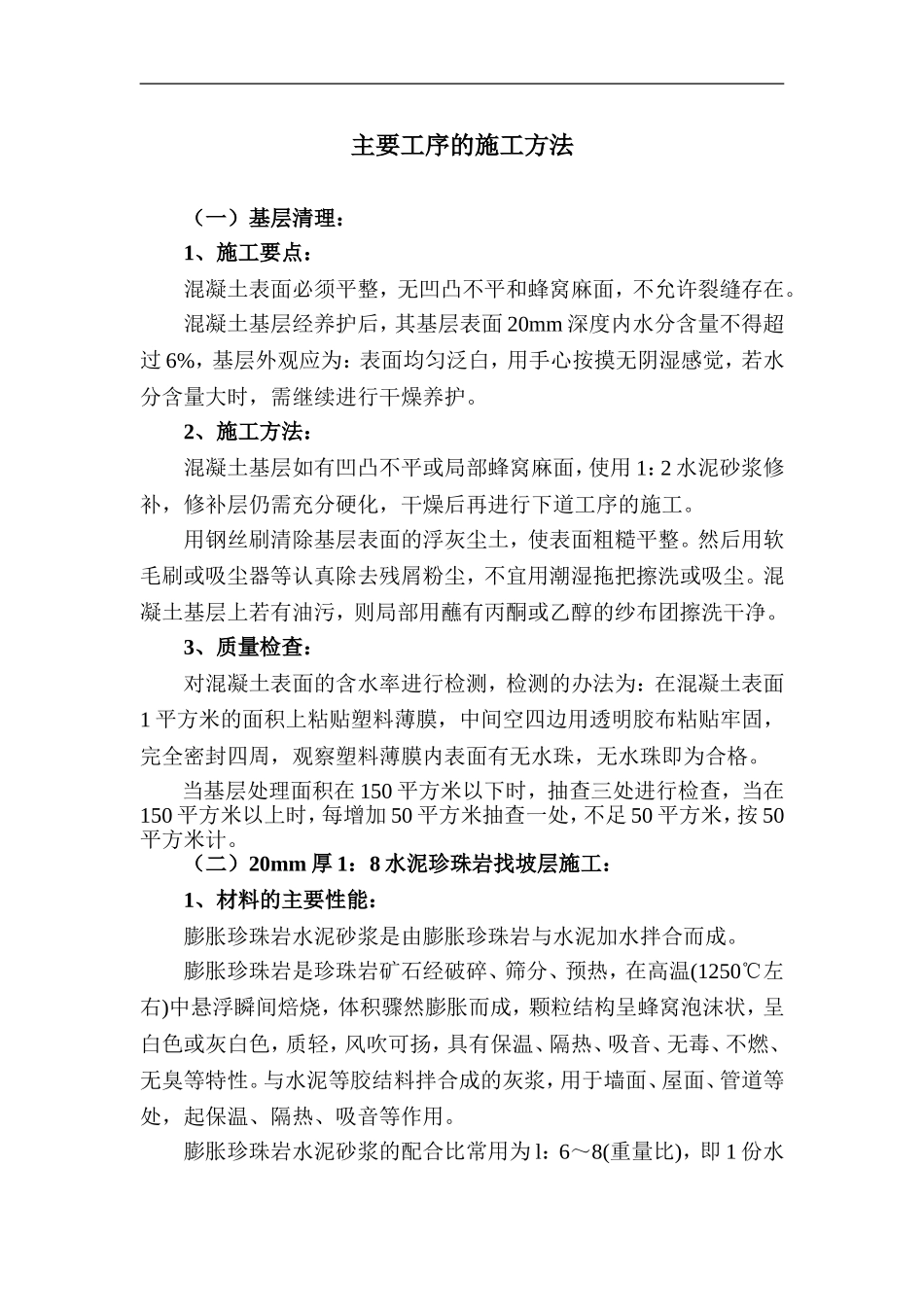

主要工序的施工方法（一）基层清理：1、施工要点：混凝土表面必须平整，无凹凸不平和蜂窝麻面，不允许裂缝存在。混凝土基层经养护后，其基层表面20mm深度内水分含量不得超过6%，基层外观应为：表面均匀泛白，用手心按摸无阴湿感觉，若水分含量大时，需继续进行干燥养护。2、施工方法：混凝土基层如有凹凸不平或局部蜂窝麻面，使用1：2水泥砂浆修补，修补层仍需充分硬化，干燥后再进行下道工序的施工。用钢丝刷清除基层表面的浮灰尘土，使表面粗糙平整。然后用软毛刷或吸尘器等认真除去残屑粉尘，不宜用潮湿拖把擦洗或吸尘。混凝土基层上若有油污，则局部用蘸有丙酮或乙醇的纱布团擦洗干净。3、质量检查：对混凝土表面的含水率进行检测，检测的办法为：在混凝土表面1平方米的面积上粘贴塑料薄膜，中间空四边用透明胶布粘贴牢固，完全密封四周，观察塑料薄膜内表面有无水珠，无水珠即为合格。当基层处理面积在150平方米以下时，抽查三处进行检查，当在150平方米以上时，每增加50平方米抽查一处，不足50平方米，按50平方米计。（二）20mm厚1：8水泥珍珠岩找坡层施工：1、材料的主要性能：膨胀珍珠岩水泥砂浆是由膨胀珍珠岩与水泥加水拌合而成。膨胀珍珠岩是珍珠岩矿石经破碎、筛分、预热，在高温(1250℃左右)中悬浮瞬间焙烧，体积骤然膨胀而成，颗粒结构呈蜂窝泡沫状，呈白色或灰白色，质轻，风吹可扬，具有保温、隔热、吸音、无毒、不燃、无臭等特性。与水泥等胶结料拌合成的灰浆，用于墙面、屋面、管道等处，起保温、隔热、吸音等作用。膨胀珍珠岩水泥砂浆的配合比常用为l：6～8(重量比)，即1份水泥：6～8份膨胀珍珠岩砂。本工程选用1：8水泥珍珠岩。2、施工方法：2.1基层表面处理完毕以后，即可进行水泥珍珠岩找坡层的施工，膨胀珍珠岩水泥砂浆的搅拌采用机械搅拌，以保证水泥砂浆的匀质性。搅拌过程中严格控制水灰比的大小，以方便施工。2.2搅拌砂浆时，先将水泥与珍珠岩粉料投入搅拌机内干拌均匀，然后再加入定量的水，搅拌1~2min即可。2.3按照图纸设计要求的2%的坡度打水泥砂浆墩，然后铺设找坡层，找坡层采用1：8水泥膨胀珍珠岩，找坡层应密实，流水坡度符合设计要求。2.4将搅拌好的水泥珍珠岩找坡料平铺在屋面上，按设计好的厚度通过计算按量下料，用刮板、抹子等工具将水泥珍珠岩找坡料均匀铺摊开，使用平板振动器，将材料振实打平，最后使用抹子将材料抹平压光，并保留2%的坡度。3、质量检查：3.1施工完成以后使用卷尺检测找坡层的坡度是否达到施工要求。3.2找坡层表面应平整、压光，不得有酥松、起砂、起皮或含有杂质等现象。3.3使用探测针，检测找坡层的厚度，确保最小厚度达到20mm。（三）120mm厚泡沫玻璃保温层施工：1、材料的主要性能：1.1泡沫玻璃棉保温板具有重量轻、导热系数小、吸水率小、不燃烧、不霉变、强度高、耐腐蚀、无毒、物理化学性能稳定等优点。另外泡沫玻璃棉板还具有不透气、不燃烧、防啮防蛀、耐酸耐碱（氢氟酸除外）、无毒、无放射性、化学性能稳定、易加工而且不变形等特点。1.2主要性能指标：1.2.1容重轻，在160kg／m3，左右。本工程选用140kg/m3的产品；1.2.2导热系数小，在0.058w／m*k以下，导热性能稳定；1.2.3不透湿；1.2.4吸水率小，0.2％左右；12.5不燃烧；1.2.6不霉变、腐蚀；1.2.7强度高，抗压强度≥0.7Mpa，抗折强度≥O.5Mpa；1.2.8能耐酸性腐蚀(氟化氢除外)；1.2.9物理化学性能稳定，尺寸稳定，易切割2、施工方法：2.1泡沫玻璃棉板的铺贴方式采用干铺，铺设时要保证平整，接缝严密，要注意板缝间的位置必须相互错开不少于500mm。玻璃棉板禁止有破碎、缺棱角等缺陷，铺设时遇有缺棱掉角、破碎不齐的，应锯平拼接使用。2.2板与板间之间要错缝、挤紧，不得有缝隙。玻璃棉板切割时，尺寸允许误差为＋1.5mm，若因玻璃棉板裁剪不方正或裁剪不直而形成缝隙，应用泡沫玻璃棉板条塞入并打磨平。3、质量检查：材料进场时除了提供原厂家生产证明、原厂检测报告和原厂达标证明外，还要按规定在施工现场见证取样送检，检测报告必须由具有相应资质的检测机构出具，合格后方可使用。铺砌完毕后表面平整度＜±1cm为合格。（四）1mm厚非焦油聚氨酯防水涂...
