日立EX200挖掘机液压系统VIP免费

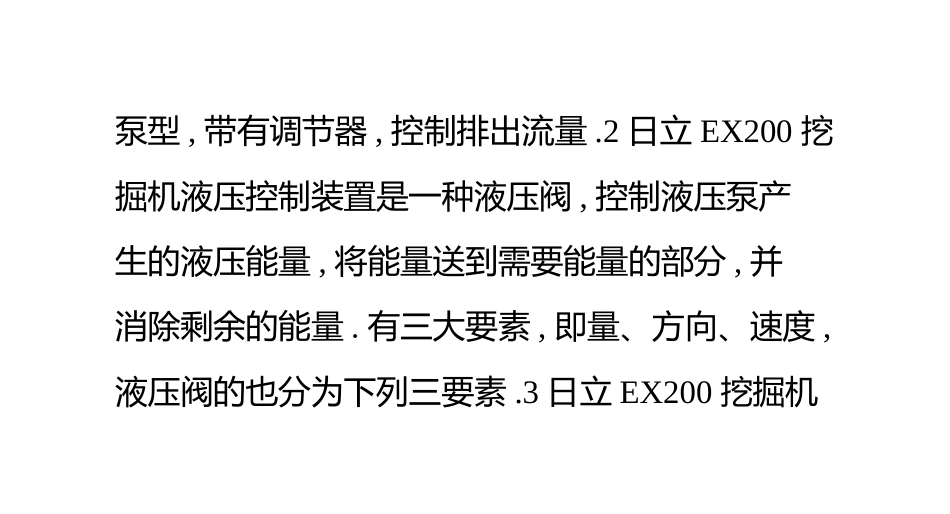

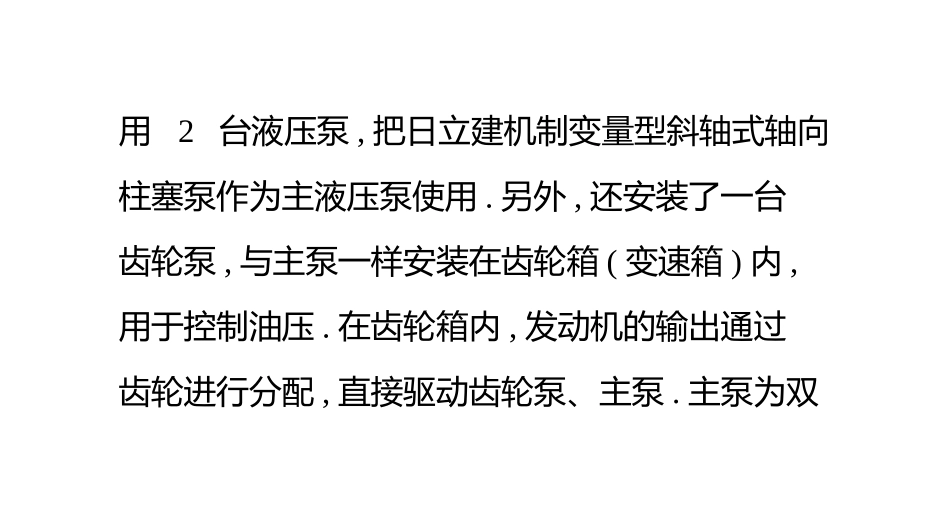

日立EX200挖掘机液压系统本文主要介绍了日立EX200挖掘机液压泵以及日立EX200挖掘机液压控制系统装置,控制阀,液压锁,先导阀的功能等等.详细内容参考如下:1日立EX200挖掘机上搭载的液压泵实机上使用2台液压泵,把日立建机制变量型斜轴式轴向柱塞泵作为主液压泵使用.另外,还安装了一台齿轮泵,与主泵一样安装在齿轮箱(变速箱)内,用于控制油压.在齿轮箱内,发动机的输出通过齿轮进行分配,直接驱动齿轮泵、主泵.主泵为双人真的存在，而且就在身边，尽管他不知道自己的存在，可是就象泵型,带有调节器,控制排出流量.2日立EX200挖掘机液压控制装置是一种液压阀,控制液压泵产生的液压能量,将能量送到需要能量的部分,并消除剩余的能量.有三大要素,即量、方向、速度,液压阀的也分为下列三要素.3日立EX200挖掘机控制阀把液压泵送来的油分配给传动装置,分别控制速度、方向和力量.按控制阀滑阀的动作方式可分为直动式和液控式..方向控制功能控制阀滑杆前后移动,切换油的通路,可改变流动方向..流量控制功能控制阀根据操纵杆的推、拉动人真的存在，而且就在身边，尽管他不知道自己的存在，可是就象作,使滑杆改变压力油的方向.但,这时,能够根据操纵杆受到的部分推拉力量(行程)来控制流量..压力控制功能利用控制阀内内置的主溢流阀、过载溢流阀来控制回路的最高压力.4日立EX200挖掘机液压锁拉动液压锁的操纵杆,液压泵的油压就被滑芯切断,不能进入先导阀.所以,即使操纵先导阀,控制阀的滑杆也不移动,传动装置就不.如果推压液压锁的操纵杆,液压泵的油压流向先导阀,传动装置就能.5日立EX200挖掘机先导阀的功能操纵驾驶席的操纵杆,使导阀人真的存在，而且就在身边，尽管他不知道自己的存在，可是就象产生与操纵量(行程)相应的油压,将该压力导向控制阀的滑杆端部,通过遥控操作使控制阀的滑杆移动到油压与弹簧平衡的位置进行滑杆切换.日立EX200挖掘机上搭载的回转马达为斜盘式定量型轴向活塞液压马达.主要结构件有固定式斜盘、液压缸、带闸瓦的活塞、配油盘、停车制动器和外壳等..回转运动的原理柱塞式液压马达的原理,柱塞受油的压力向下推,该力就作用于斜盘(闸板),即获得旋转力.6日立EX200挖掘机减速机的结构使上部回转体旋转的装置,由回转人真的存在，而且就在身边，尽管他不知道自己的存在，可是就象马达和行星齿轮2级减速机组成.回转马达的输出为第1级行星齿轮减速机构的恒星齿轮,与行星齿轮啮合.行星齿轮同时与齿圈啮合.因齿圈是固定的,托架就沿齿圈公转.第2级恒星齿轮与第1级托架啮合,与第1级同样转动.与小齿轮成一体的输出轴与第2级托架啮合,小齿轮带动下部行走侧回转轴的齿圈.该反作用力使上部回转体旋转.1cq0f9c9cwww.djn.tiu.ac.cnwww.z.tiu.ac.cnwww.flnj.tiu.ac.cnwww.pphz.tiu.ac.cnwww.ffb.tiu.ac.cn
