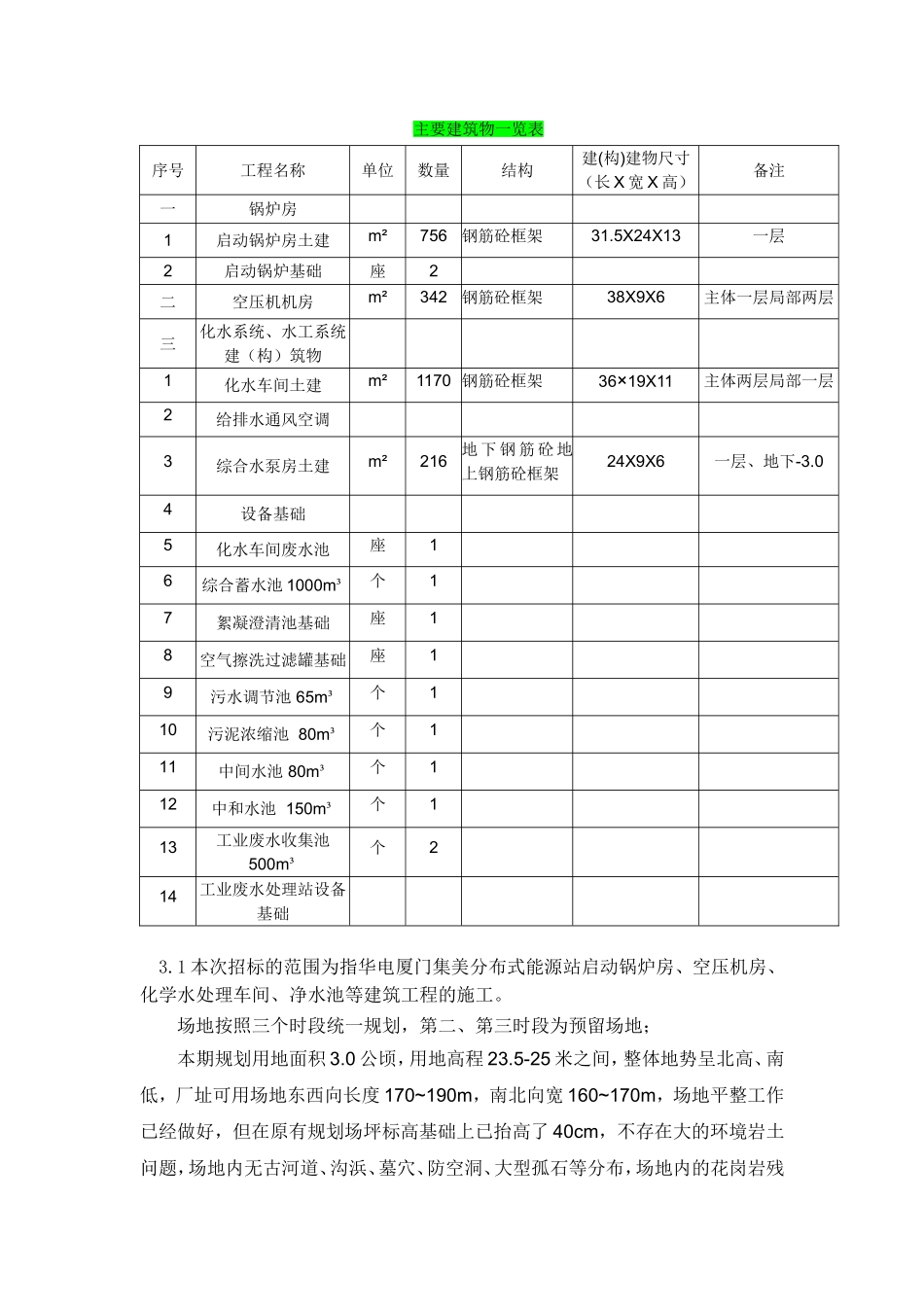

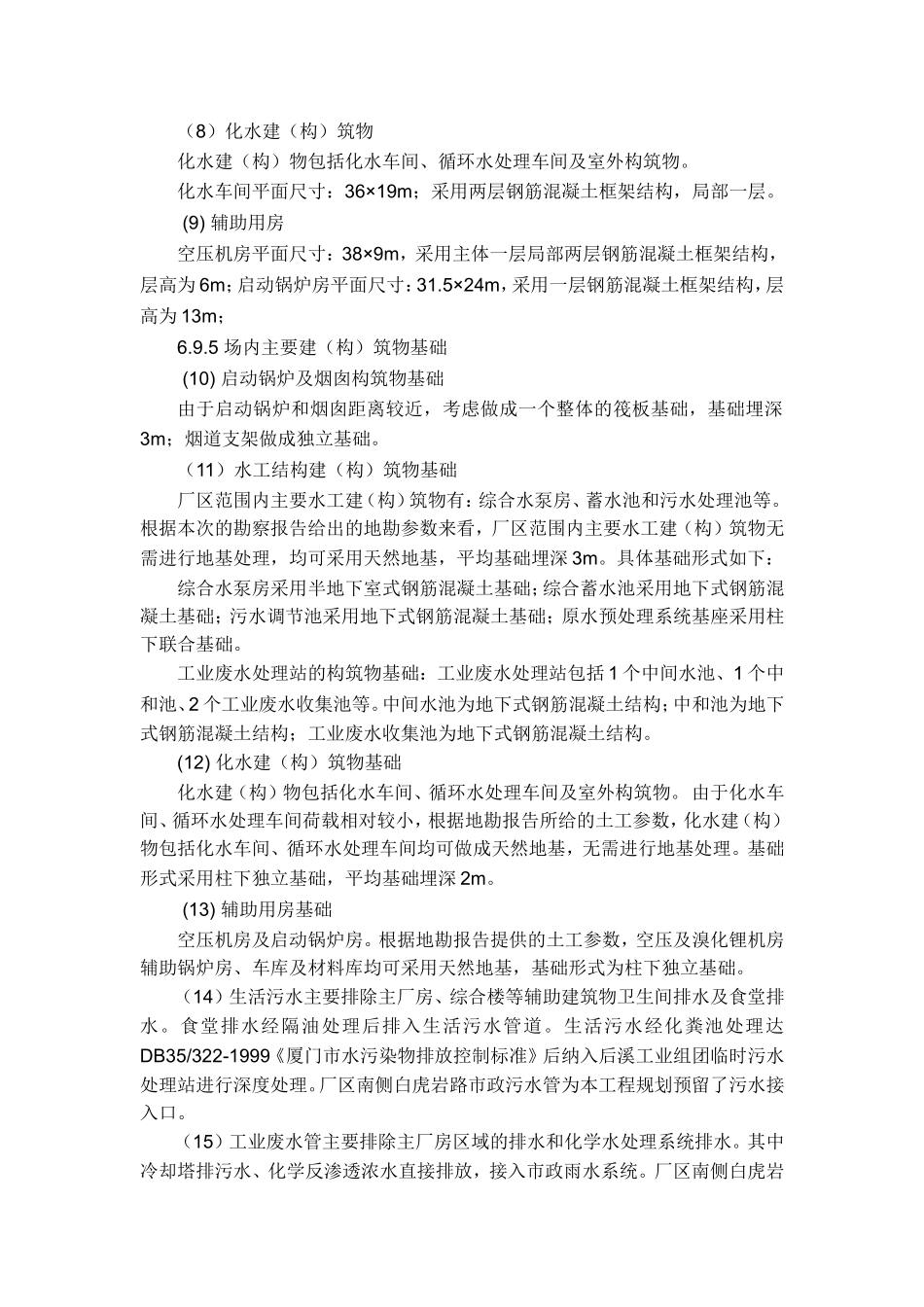

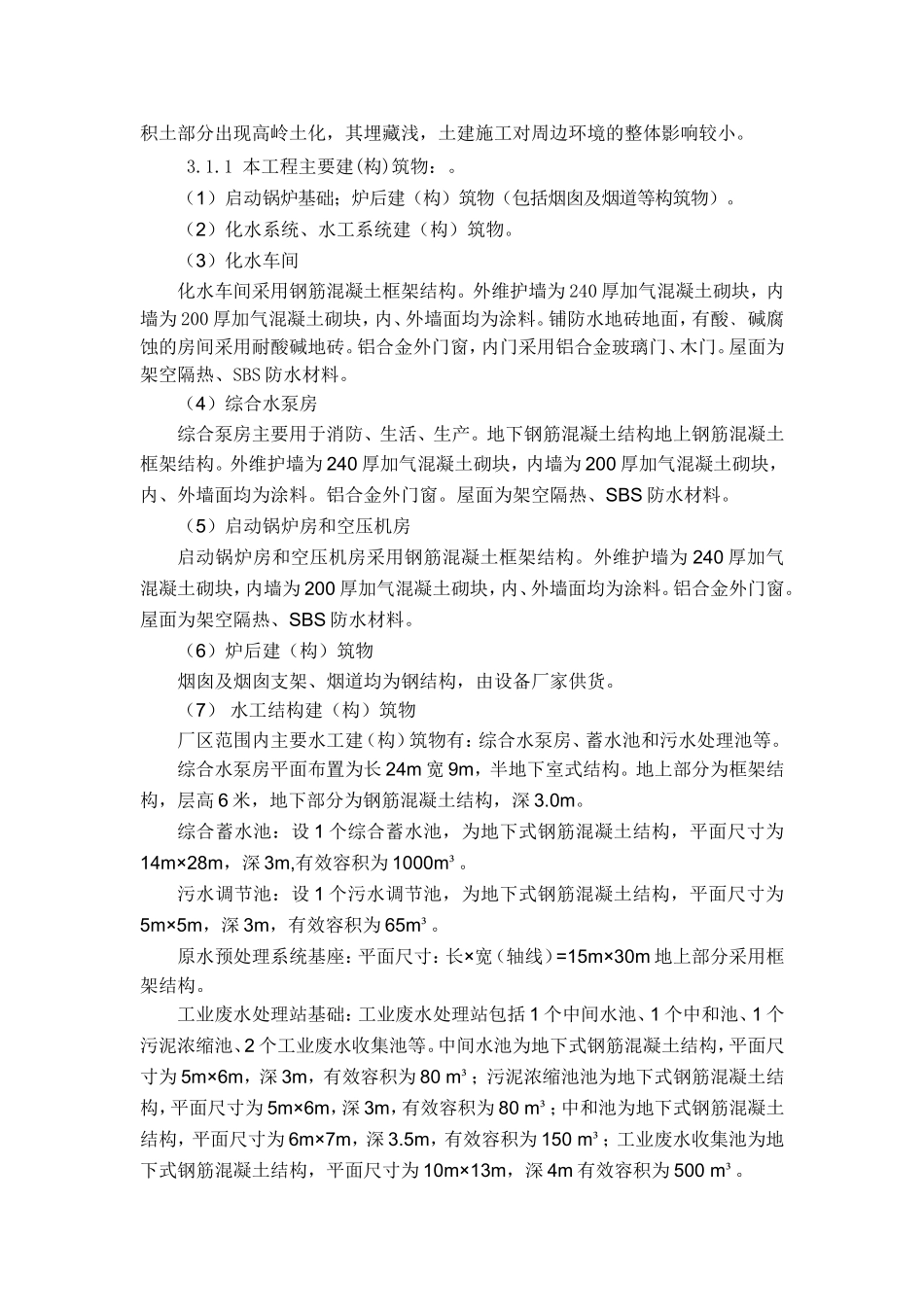

主要建筑物一览表序号工程名称单位数量结构建(构)建物尺寸（长X宽X高）备注一锅炉房1启动锅炉房土建m²756钢筋砼框架31.5X24X13一层2启动锅炉基础座2二空压机机房m²342钢筋砼框架38X9X6主体一层局部两层三化水系统、水工系统建（构）筑物1化水车间土建m²1170钢筋砼框架36×19X11主体两层局部一层2给排水通风空调3综合水泵房土建m²216地下钢筋砼地上钢筋砼框架24X9X6一层、地下-3.04设备基础5化水车间废水池座16综合蓄水池1000m³个17絮凝澄清池基础座18空气擦洗过滤罐基础座19污水调节池65m³个110污泥浓缩池80m³个111中间水池80m³个112中和水池150m³个113工业废水收集池500m³个214工业废水处理站设备基础3.1本次招标的范围为指华电厦门集美分布式能源站启动锅炉房、空压机房、化学水处理车间、净水池等建筑工程的施工。场地按照三个时段统一规划，第二、第三时段为预留场地；本期规划用地面积3.0公顷，用地高程23.5-25米之间，整体地势呈北高、南低，厂址可用场地东西向长度170~190m，南北向宽160~170m，场地平整工作已经做好，但在原有规划场坪标高基础上已抬高了40cm，不存在大的环境岩土问题，场地内无古河道、沟浜、墓穴、防空洞、大型孤石等分布，场地内的花岗岩残积土部分出现高岭土化，其埋藏浅，土建施工对周边环境的整体影响较小。3.1.1本工程主要建(构)筑物：。（1）启动锅炉基础；炉后建（构）筑物（包括烟囱及烟道等构筑物）。（2）化水系统、水工系统建（构）筑物。（3）化水车间化水车间采用钢筋混凝土框架结构。外维护墙为240厚加气混凝土砌块，内墙为200厚加气混凝土砌块，内、外墙面均为涂料。铺防水地砖地面，有酸﹑碱腐蚀的房间采用耐酸碱地砖。铝合金外门窗，内门采用铝合金玻璃门、木门。屋面为架空隔热、SBS防水材料。（4）综合水泵房综合泵房主要用于消防、生活、生产。地下钢筋混凝土结构地上钢筋混凝土框架结构。外维护墙为240厚加气混凝土砌块，内墙为200厚加气混凝土砌块，内、外墙面均为涂料。铝合金外门窗。屋面为架空隔热、SBS防水材料。（5）启动锅炉房和空压机房启动锅炉房和空压机房采用钢筋混凝土框架结构。外维护墙为240厚加气混凝土砌块，内墙为200厚加气混凝土砌块，内、外墙面均为涂料。铝合金外门窗。屋面为架空隔热、SBS防水材料。（6）炉后建（构）筑物烟囱及烟囱支架、烟道均为钢结构，由设备厂家供货。（7）水工结构建（构）筑物厂区范围内主要水工建（构）筑物有：综合水泵房、蓄水池和污水处理池等。综合水泵房平面布置为长24m宽9m，半地下室式结构。地上部分为框架结构，层高6米，地下部分为钢筋混凝土结构，深3.0m。综合蓄水池：设1个综合蓄水池，为地下式钢筋混凝土结构，平面尺寸为14m×28m，深3m,有效容积为1000m³。污水调节池：设1个污水调节池，为地下式钢筋混凝土结构，平面尺寸为5m×5m，深3m，有效容积为65m³。原水预处理系统基座：平面尺寸：长×宽（轴线）=15m×30m地上部分采用框架结构。工业废水处理站基础：工业废水处理站包括1个中间水池、1个中和池、1个污泥浓缩池、2个工业废水收集池等。中间水池为地下式钢筋混凝土结构，平面尺寸为5m×6m，深3m，有效容积为80m³；污泥浓缩池池为地下式钢筋混凝土结构，平面尺寸为5m×6m，深3m，有效容积为80m³；中和池为地下式钢筋混凝土结构，平面尺寸为6m×7m，深3.5m，有效容积为150m³；工业废水收集池为地下式钢筋混凝土结构，平面尺寸为10m×13m，深4m有效容积为500m³。（8）化水建（构）筑物化水建（构）物包括化水车间、循环水处理车间及室外构筑物。化水车间平面尺寸：36×19m；采用两层钢筋混凝土框架结构，局部一层。(9)辅助用房空压机房平面尺寸：38×9m，采用主体一层局部两层钢筋混凝土框架结构，层高为6m；启动锅炉房平面尺寸：31.5×24m，采用一层钢筋混凝土框架结构，层高为13m；6.9.5场内主要建（构）筑物基础(10)启动锅炉及烟囱构筑物基础由于启动锅炉和烟囱距离较近，考虑做成一个整体的筏板基础，基础埋深3m；烟道支架做成独立基础。（11）水工结构建（构）筑物基础厂区范围内主要水工建（构）筑物有：综合水泵房、蓄水池和污水处理池等。根...
