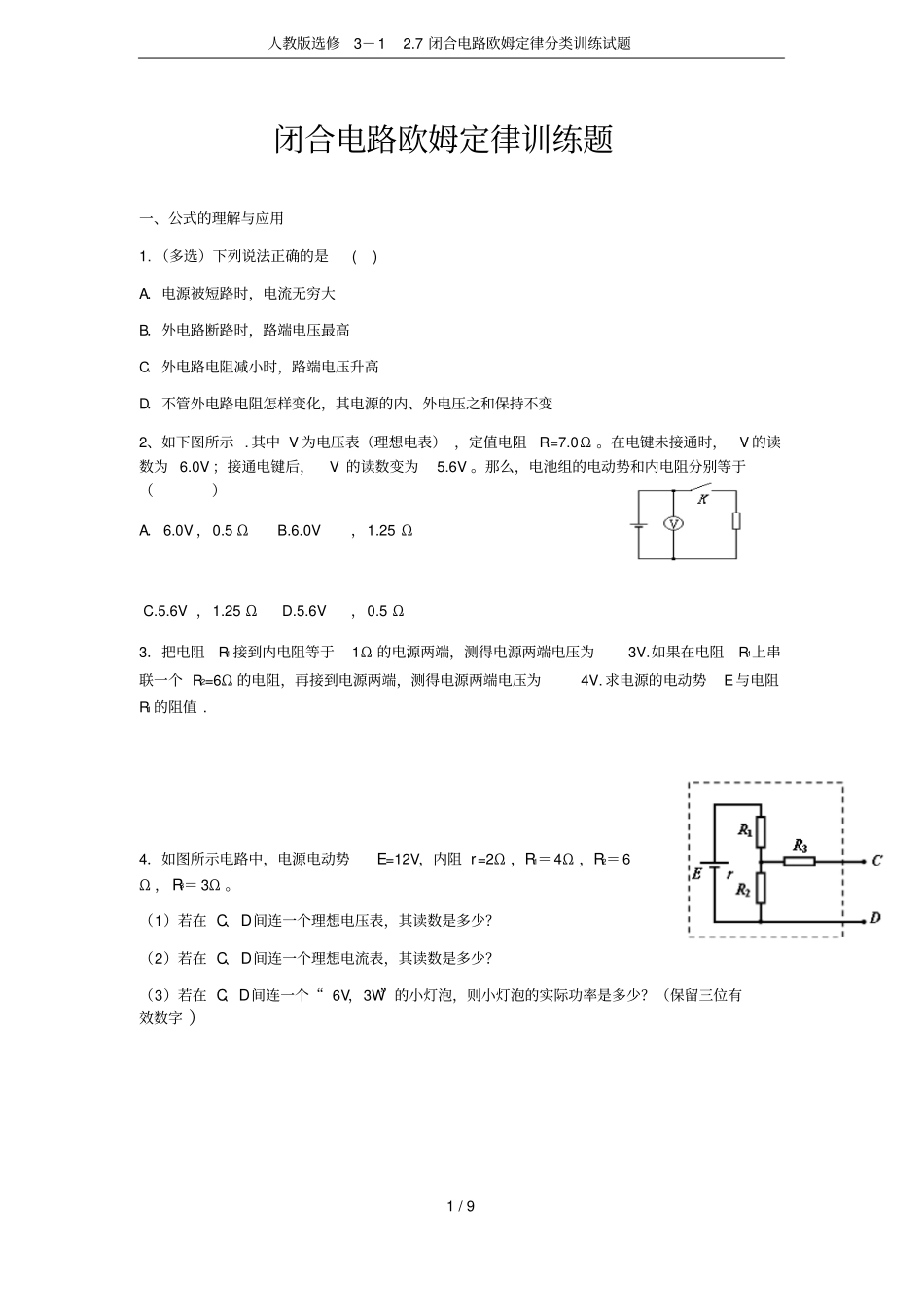

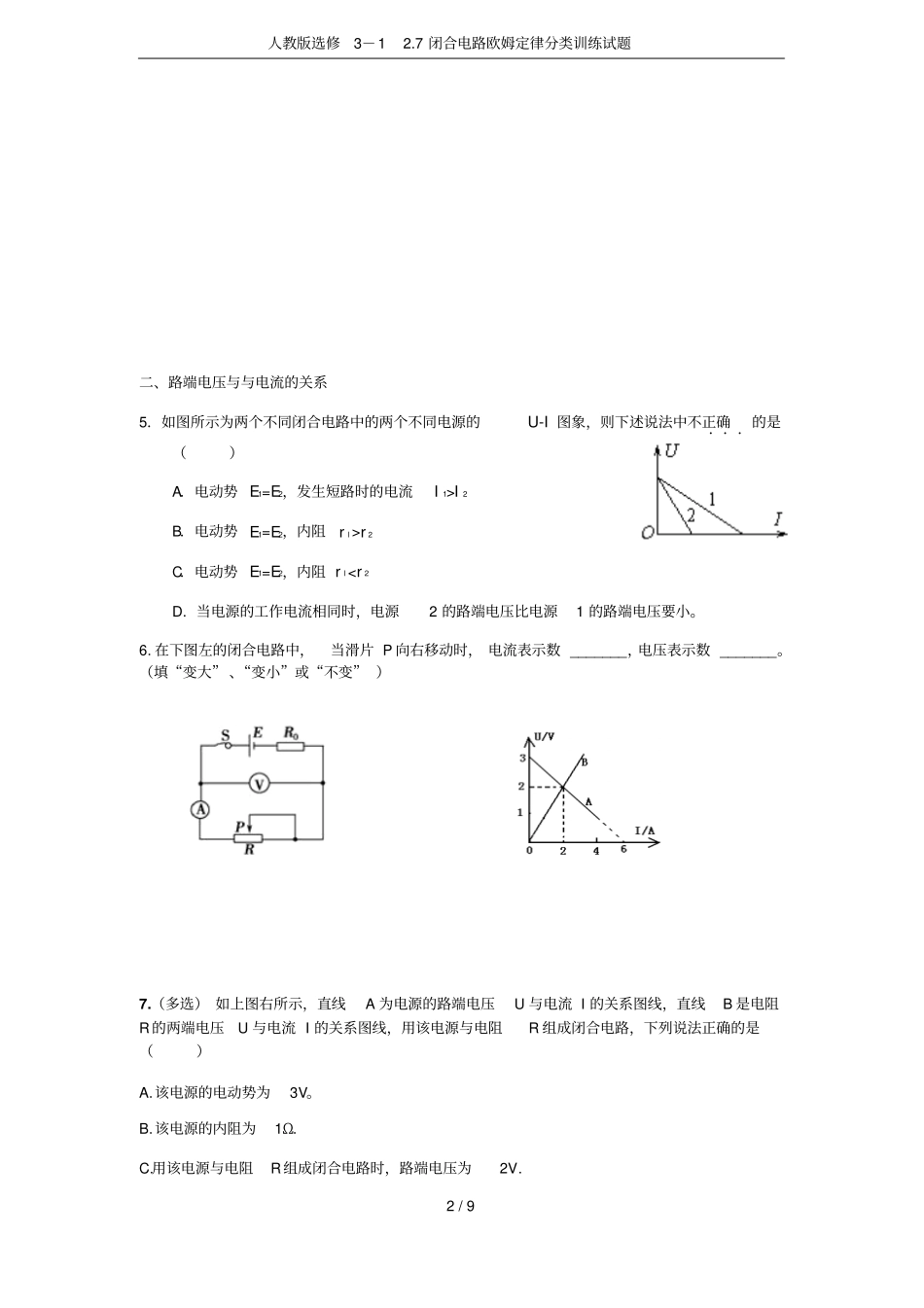

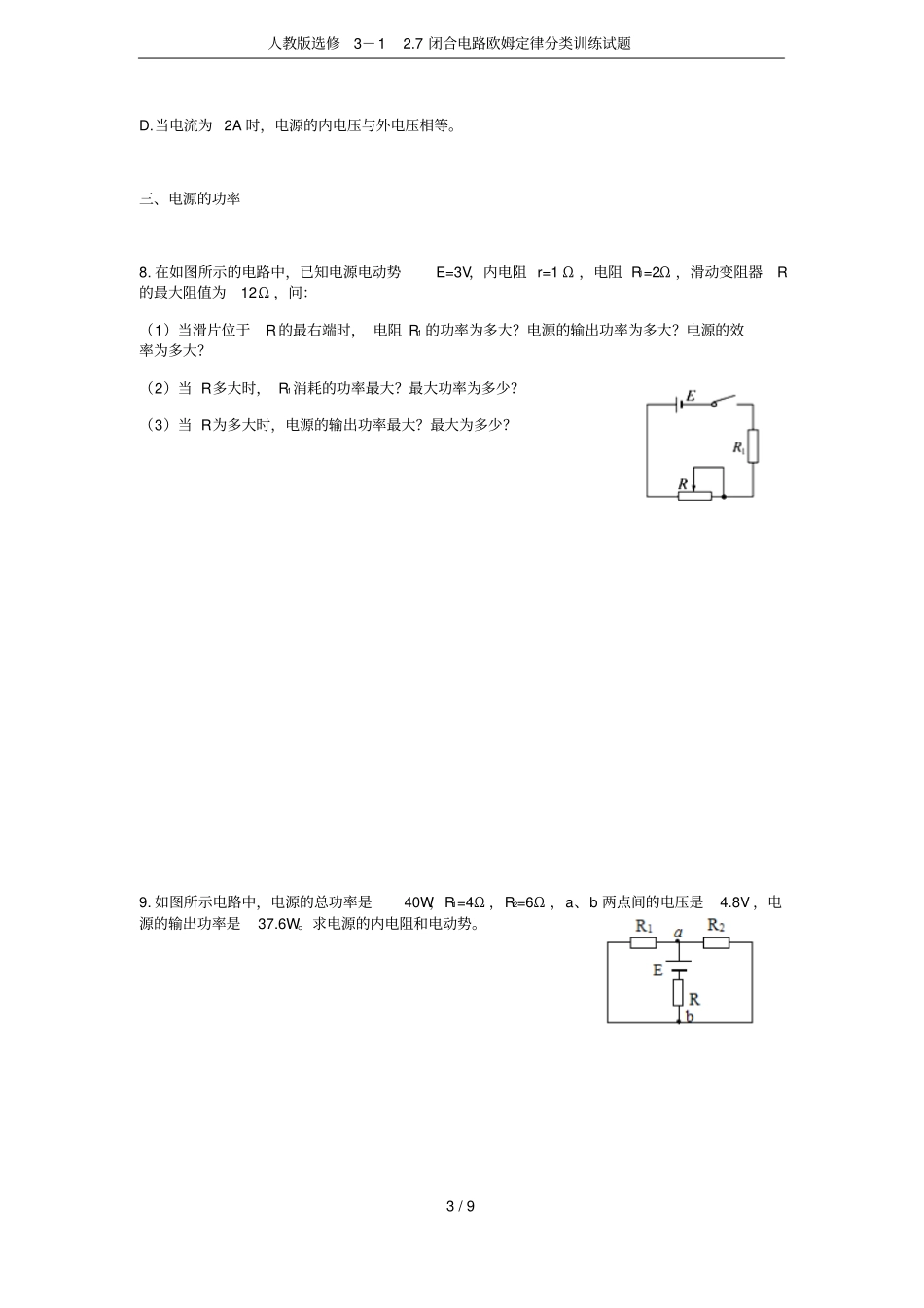

人教版选修3－12.7闭合电路欧姆定律分类训练试题1/9闭合电路欧姆定律训练题一、公式的理解与应用1.（多选）下列说法正确的是()A．电源被短路时，电流无穷大B．外电路断路时，路端电压最高C．外电路电阻减小时，路端电压升高D．不管外电路电阻怎样变化，其电源的内、外电压之和保持不变2、如下图所示.其中V为电压表（理想电表），定值电阻R=7.0Ω。在电键未接通时，V的读数为6.0V；接通电键后，V的读数变为5.6V。那么，电池组的电动势和内电阻分别等于（）A．6.0V，0.5ΩB.6.0V，1.25ΩC.5.6V，1.25ΩD.5.6V，0.5Ω3．把电阻R1接到内电阻等于1Ω的电源两端，测得电源两端电压为3V.如果在电阻R1上串联一个R2=6Ω的电阻，再接到电源两端，测得电源两端电压为4V.求电源的电动势E与电阻R1的阻值.4．如图所示电路中，电源电动势E=12V，内阻r=2Ω，R1＝4Ω，R2＝6Ω，R3＝3Ω。（1）若在C、D间连一个理想电压表，其读数是多少？（2）若在C、D间连一个理想电流表，其读数是多少？（3）若在C、D间连一个“6V，3W”的小灯泡，则小灯泡的实际功率是多少？（保留三位有效数字）人教版选修3－12.7闭合电路欧姆定律分类训练试题2/9二、路端电压与与电流的关系5．如图所示为两个不同闭合电路中的两个不同电源的U-I图象，则下述说法中不正确．．．的是（）A．电动势E1=E2，发生短路时的电流I1>I2B．电动势E1=E2，内阻rl>r2C．电动势E1=E2，内阻rl
