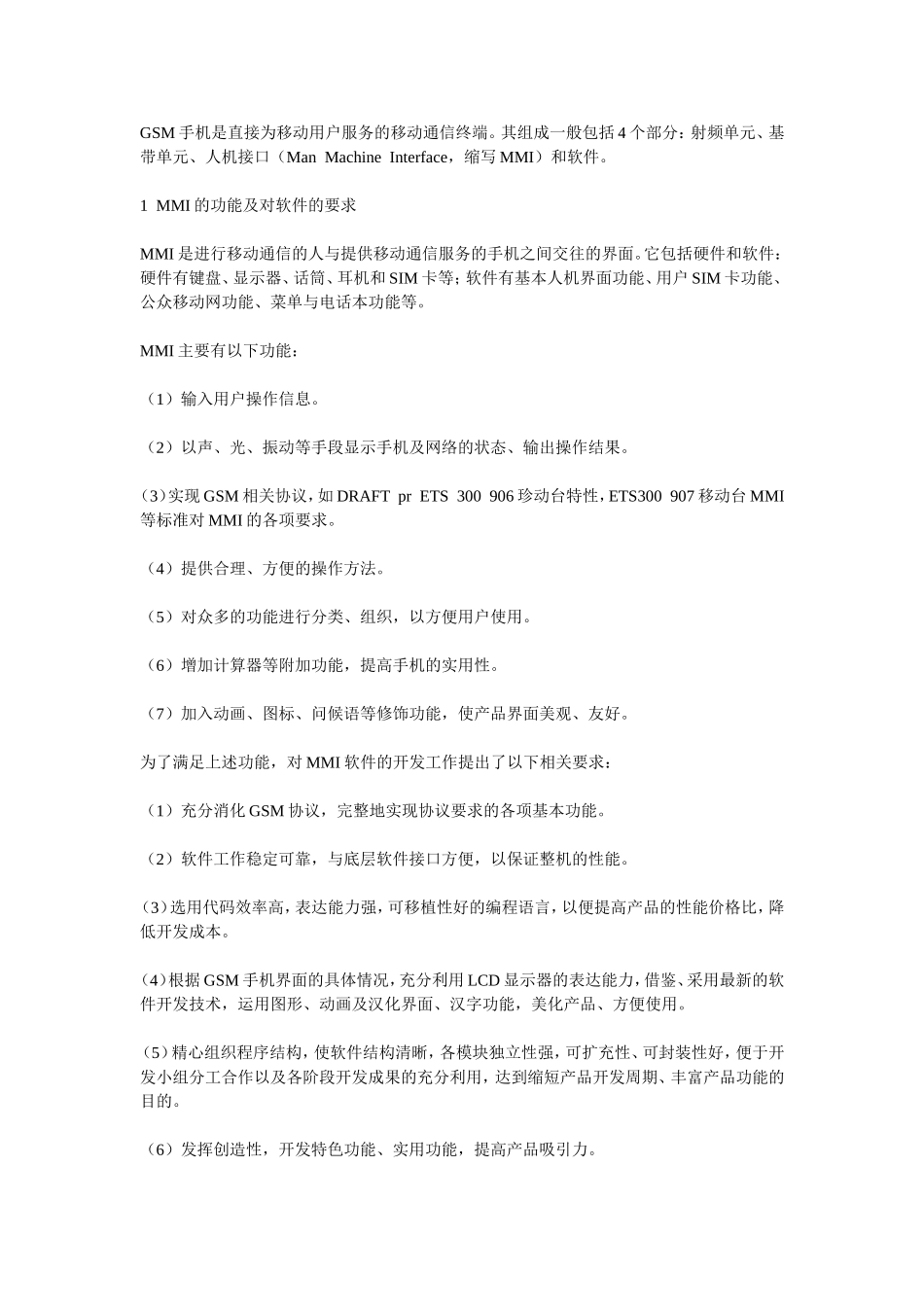

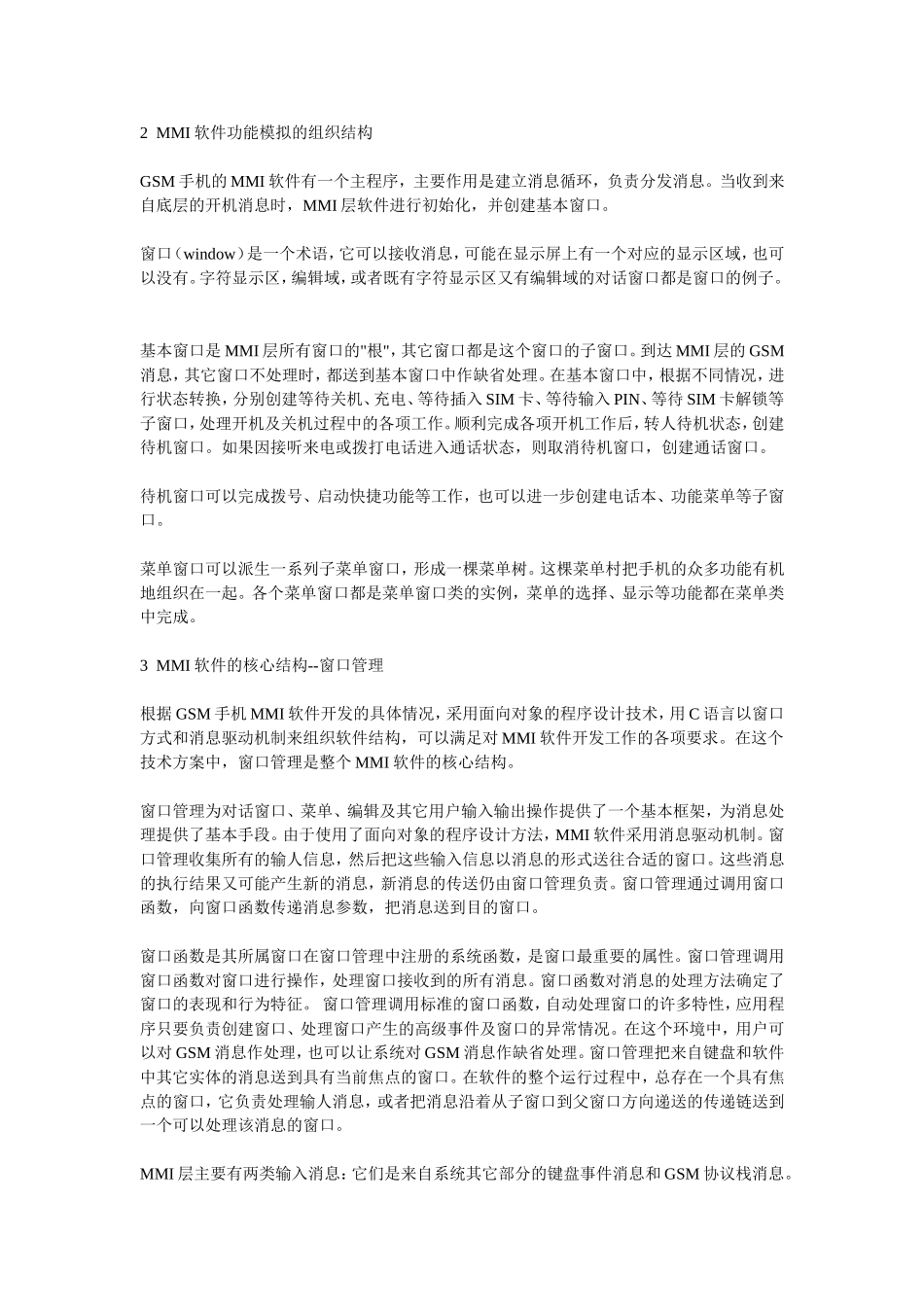

GSM手机是直接为移动用户服务的移动通信终端。其组成一般包括4个部分：射频单元、基带单元、人机接口（ManMachineInterface，缩写MMI）和软件。1MMI的功能及对软件的要求MMI是进行移动通信的人与提供移动通信服务的手机之间交往的界面。它包括硬件和软件：硬件有键盘、显示器、话筒、耳机和SIM卡等；软件有基本人机界面功能、用户SIM卡功能、公众移动网功能、菜单与电话本功能等。MMI主要有以下功能：（1）输入用户操作信息。（2）以声、光、振动等手段显示手机及网络的状态、输出操作结果。（3）实现GSM相关协议，如DRAFTprETS300906珍动台特性，ETS300907移动台MMI等标准对MMI的各项要求。（4）提供合理、方便的操作方法。（5）对众多的功能进行分类、组织，以方便用户使用。（6）增加计算器等附加功能，提高手机的实用性。（7）加入动画、图标、问候语等修饰功能，使产品界面美观、友好。为了满足上述功能，对MMI软件的开发工作提出了以下相关要求：（1）充分消化GSM协议，完整地实现协议要求的各项基本功能。（2）软件工作稳定可靠，与底层软件接口方便，以保证整机的性能。（3）选用代码效率高，表达能力强，可移植性好的编程语言，以便提高产品的性能价格比，降低开发成本。（4）根据GSM手机界面的具体情况，充分利用LCD显示器的表达能力，借鉴、采用最新的软件开发技术，运用图形、动画及汉化界面、汉字功能，美化产品、方便使用。（5）精心组织程序结构，使软件结构清晰，各模块独立性强，可扩充性、可封装性好，便于开发小组分工合作以及各阶段开发成果的充分利用，达到缩短产品开发周期、丰富产品功能的目的。（6）发挥创造性，开发特色功能、实用功能，提高产品吸引力。2MMI软件功能模拟的组织结构GSM手机的MMI软件有一个主程序，主要作用是建立消息循环，负责分发消息。当收到来自底层的开机消息时，MMI层软件进行初始化，并创建基本窗口。窗口（window）是一个术语，它可以接收消息，可能在显示屏上有一个对应的显示区域，也可以没有。字符显示区，编辑域，或者既有字符显示区又有编辑域的对话窗口都是窗口的例子。基本窗口是MMI层所有窗口的"根"，其它窗口都是这个窗口的子窗口。到达MMI层的GSM消息，其它窗口不处理时，都送到基本窗口中作缺省处理。在基本窗口中，根据不同情况，进行状态转换，分别创建等待关机、充电、等待插入SIM卡、等待输入PIN、等待SIM卡解锁等子窗口，处理开机及关机过程中的各项工作。顺利完成各项开机工作后，转人待机状态，创建待机窗口。如果因接听来电或拨打电话进入通话状态，则取消待机窗口，创建通话窗口。待机窗口可以完成拨号、启动快捷功能等工作，也可以进一步创建电话本、功能菜单等子窗口。菜单窗口可以派生一系列子菜单窗口，形成一棵菜单树。这棵菜单村把手机的众多功能有机地组织在一起。各个菜单窗口都是菜单窗口类的实例，菜单的选择、显示等功能都在菜单类中完成。3MMI软件的核心结构--窗口管理根据GSM手机MMI软件开发的具体情况，采用面向对象的程序设计技术，用C语言以窗口方式和消息驱动机制来组织软件结构，可以满足对MMI软件开发工作的各项要求。在这个技术方案中，窗口管理是整个MMI软件的核心结构。窗口管理为对话窗口、菜单、编辑及其它用户输入输出操作提供了一个基本框架，为消息处理提供了基本手段。由于使用了面向对象的程序设计方法，MMI软件采用消息驱动机制。窗口管理收集所有的输人信息，然后把这些输入信息以消息的形式送往合适的窗口。这些消息的执行结果又可能产生新的消息，新消息的传送仍由窗口管理负责。窗口管理通过调用窗口函数，向窗口函数传递消息参数，把消息送到目的窗口。窗口函数是其所属窗口在窗口管理中注册的系统函数，是窗口最重要的属性。窗口管理调用窗口函数对窗口进行操作，处理窗口接收到的所有消息。窗口函数对消息的处理方法确定了窗口的表现和行为特征。窗口管理调用标准的窗口函数，自动处理窗口的许多特性，应用程序只要负责创建窗口、处理窗口产生的高级事件及窗口的异常情况。在这个环境中，用户可以对GSM消息作处理，也可以让系统对GSM消息作缺省处理。窗口管理把来自键...
