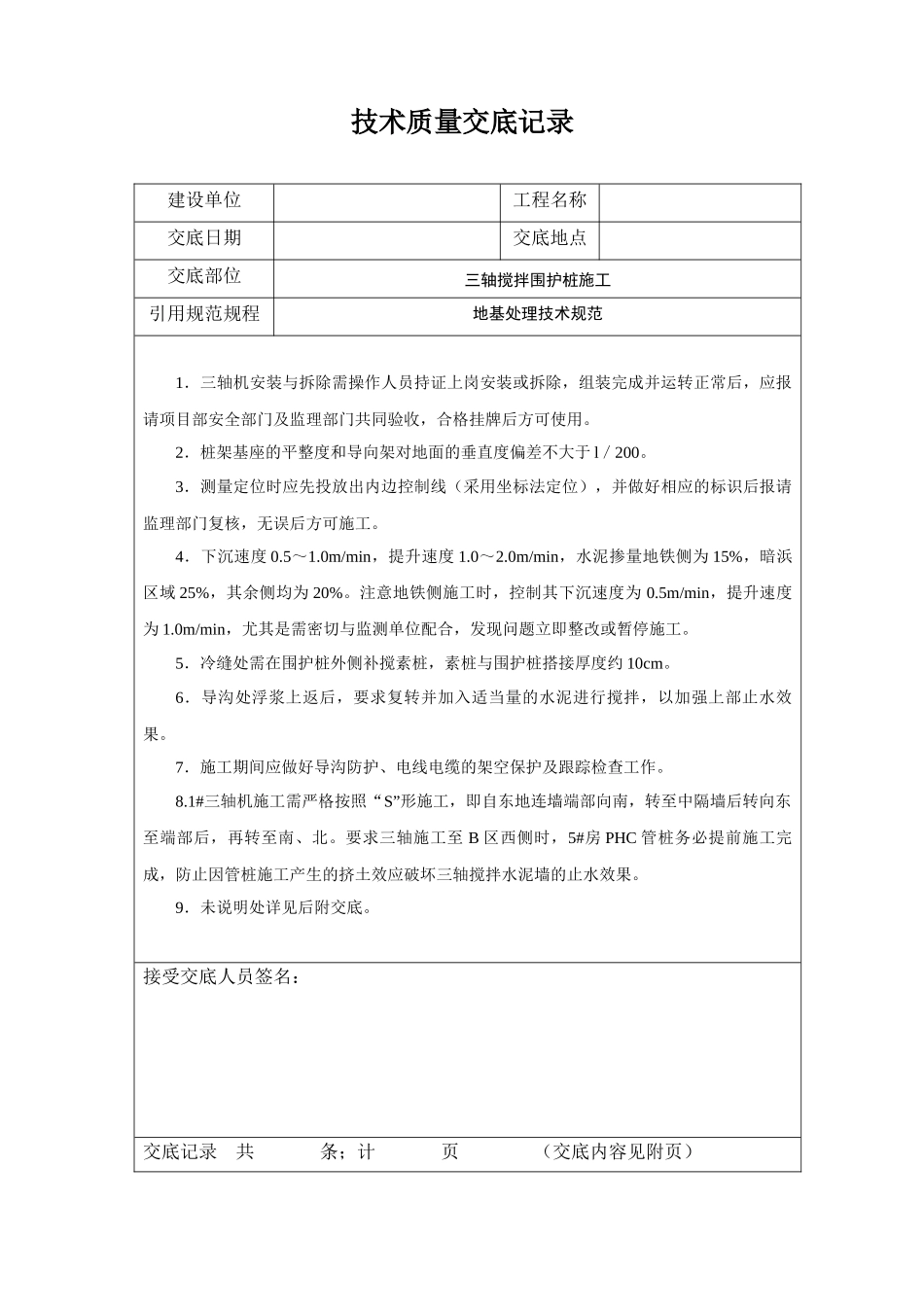

技术质量交底记录建设单位工程名称交底日期交底地点交底部位三轴搅拌围护桩施工引用规范规程地基处理技术规范1．三轴机安装与拆除需操作人员持证上岗安装或拆除，组装完成并运转正常后，应报请项目部安全部门及监理部门共同验收，合格挂牌后方可使用。2．桩架基座的平整度和导向架对地面的垂直度偏差不大于l／200。3．测量定位时应先投放出内边控制线（采用坐标法定位），并做好相应的标识后报请监理部门复核，无误后方可施工。4．下沉速度0.5～1.0m/min，提升速度1.0～2.0m/min，水泥掺量地铁侧为15%，暗浜区域25%，其余侧均为20%。注意地铁侧施工时，控制其下沉速度为0.5m/min，提升速度为1.0m/min，尤其是需密切与监测单位配合，发现问题立即整改或暂停施工。5．冷缝处需在围护桩外侧补搅素桩，素桩与围护桩搭接厚度约10cm。6．导沟处浮浆上返后，要求复转并加入适当量的水泥进行搅拌，以加强上部止水效果。7．施工期间应做好导沟防护、电线电缆的架空保护及跟踪检查工作。8.1#三轴机施工需严格按照“S”形施工，即自东地连墙端部向南，转至中隔墙后转向东至端部后，再转至南、北。要求三轴施工至B区西侧时，5#房PHC管桩务必提前施工完成，防止因管桩施工产生的挤土效应破坏三轴搅拌水泥墙的止水效果。9．未说明处详见后附交底。接受交底人员签名：交底记录共条；计页（交底内容见附页）交底人（签名）年月日三轴搅拌围护桩施工交底一三轴搅拌围护桩概况本工程除A区北侧（靠近地铁侧）采用内外三轴止水帷幕外，基他侧均采用单排三轴止水帷幕Φ850@1200，北侧土体加固10m宽，采用三轴Φ850@1850，依据围护设计图纸要求，可以分为四种类型，见下表所述：表1三轴搅拌围护桩设计要求桩顶标高桩底标高桩长水泥掺量适用部位及剖图号-0.30m-25.30m25.0m15%A区北侧A1-A1-0.30m-17.80m17.5m20%AB区中隔墙A3-A3-0.30m-16.80m16.5m20%A区东西侧A2-A2，B区东南西侧B1-B1，B2-B2-1.60m-17.0m15.4mA区北侧土体加固，第二道支撑以上水泥量10%，以下20%注：暗浜处水泥掺量提升至25%，暗浜范围及深度详见围护图纸设计以及地质勘察报告相关要求执行。二施工顺序根据现场实际工作需求，拟进两台JB160三轴搅拌桩机，分别命名为1#机及2#机。根据围护设计要求，本工程三轴搅拌围护桩总计约544根，其施工顺序如下所述：◇止水帷幕施工顺序1#机：自东侧地连墙端部向南施工至分隔墙后转至向东施工至B区端口后，再转向南施工，大体呈S形至分隔墙东侧端部结束；2#机：地铁侧（即北侧）自东侧地连墙端部向东，以顺时针方向成环形将地连墙施工完成后，移机至中间墙处。地铁侧采用“隔五跳一”的施工顺序。◇北地铁侧土体加固施工顺序在北地铁段完成地下连续墙施工并经养护达到设计要求后，自北侧居中位置划分，东侧、西侧各布置一台三轴搅拌机，取南北短方向同时进行土体加固。三三轴搅拌机施工3.1工艺流程图1/63.2施工准备测量定位：根据围护设计图纸要求进行三轴边控线的定位测量工作，北侧因地连墙成槽机施工需求，在基坑北侧内外，空出夹心饼干的位置分别浇筑钢筋混凝土硬化地面。定位测量控制见下图。三轴机组装：机械分段进入现场，由操作人员依据三轴机组装说明书进行拼装。操作人员需持证上岗，并将其证件复印件以及厂家装拆资质复印件提交项目部及监理部留底备查。拼装时，还需注意，先挑选场地较为平整的地方进行组装工作，同时要求操作人员配戴好安全帽，系好帽带，在进行高空拼装时还应佩戴好安全带。机械组装完成，需调试运行，自查合格后，上报“三轴机安拆专项方案（附操作人员证件及厂家安拆资质）”至项目安全部门及监理部门检验，合格后张挂合格牌方可投入使用。行走道路处理：提前对三轴机施工的部位进行地下勘察及地下障碍物的清理，并规划好废料的堆置位置。由于北侧夹心饼干所需，场地已经完成硬化处理，其余部位拟定先用挖机平整原有自然土面，在土质松软较差时的地方，可采用预铺路基箱或铁板的办法解决，但必须提出的是，三轴机行走区域内的地坪一定要求平整、填实。照明准备：为防止止水帷幕墙出现过多的施工冷缝会产生渗漏，三轴机一旦开始施工需24小时不间断进行，因此拟在现场东...
